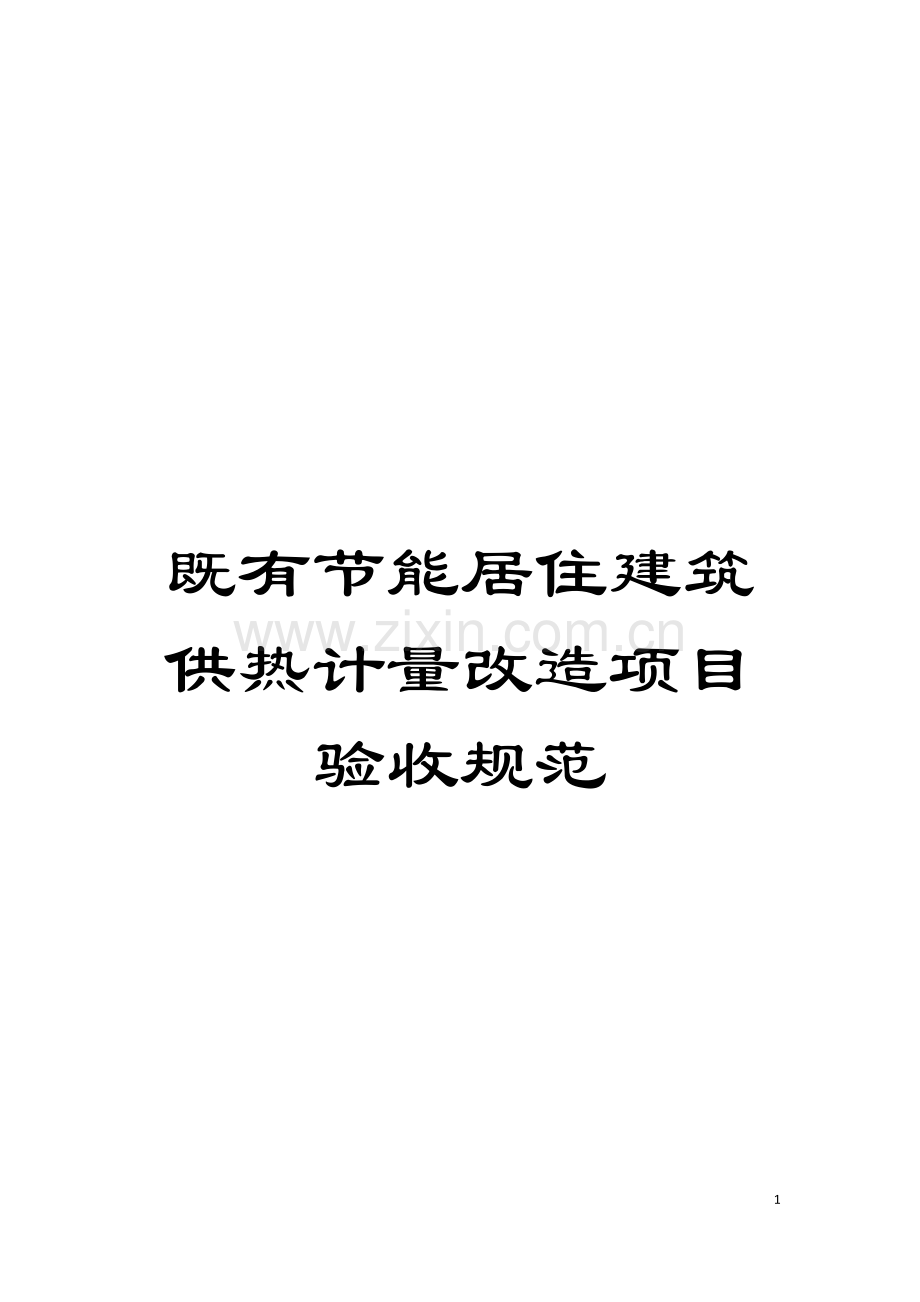

既有节能居住建筑供热计量改造项目验收规范模板.doc

资源描述

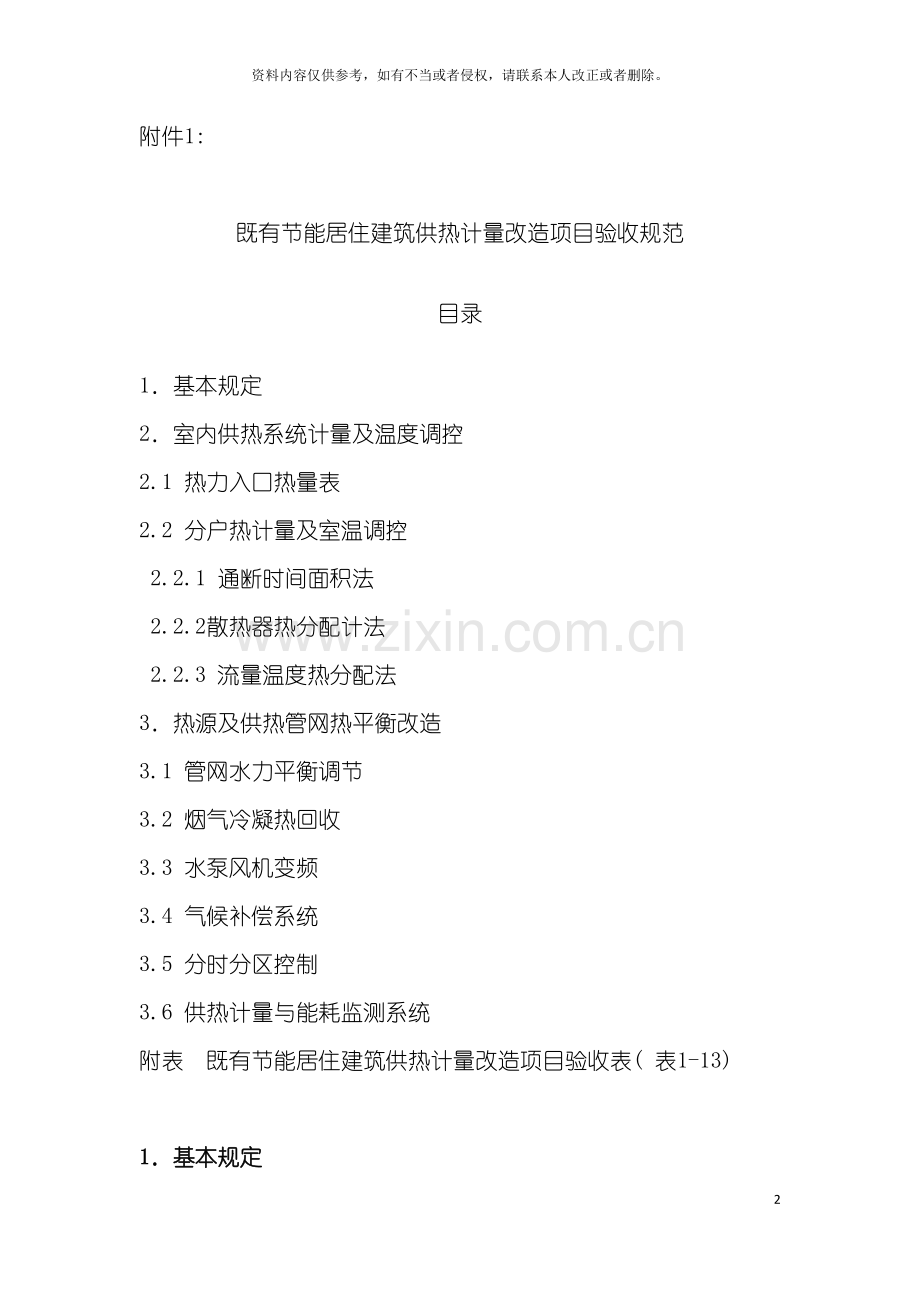

既有节能居住建筑供热计量改造项目验收规范 62 资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。附件1: 既有节能居住建筑供热计量改造项目验收规范目录 1．基本规定 2．室内供热系统计量及温度调控 2.1 热力入口热量表 2.2 分户热计量及室温调控 2.2.1 通断时间面积法 2.2.2散热器热分配计法 2.2.3 流量温度热分配法 3．热源及供热管网热平衡改造 3.1 管网水力平衡调节 3.2 烟气冷凝热回收 3.3 水泵风机变频 3.4 气候补偿系统 3.5 分时分区控制 3.6 供热计量与能耗监测系统附表既有节能居住建筑供热计量改造项目验收表( 表1-13) 1．基本规定 1.0.1供热单位自验、区县检查验收和市级抽查验收均应执行本规范。 1.0.2 在供热计量和节能设备进场时, 相关各方应进行进场验收, 进场验收应遵守下列规定: ( 1) 按照《北京市既有居住北京市既有居住建筑供热计量改造技术和服务要求》( 京政容函〔〕516号) 、改造方案、招标采购文件及采购合同和供热计量服务商在投标时提交的产品质量合格证明文件, 对供热计量和节能设备的品种、规格、包装、外观和尺寸等进行符合性检查, 确认是否按照约定要求提供设备, 必要时供热单位可抽样对设备进行复检; ( 2) 检查随供热计量和节能设备进场提供的产品质量合格证明文件, 对设备进行符合性检查。 1.0.3 供热单位完成自验后应收集、整理项目验收资料, 验收资料主要包括: ( 1) 验收申请表; ( 2) 项目改造实施方案及技术要点( 含图纸及有关附件、改造项目技术经济及节能效果分析) ; ( 3) 改造项目管理资料( 既有节能居住建筑供热计量改造项目验收表、产品质量合格证明文件) ; ( 4) 第三方项目结算审核报告; ( 5) 供热计量收费承诺书; ( 6) 水力平衡调试数据报告; ( 7) 供热计量与能耗监测系统联网数据报告; ( 8) 供热计量和节能设备及附加安装服务商的售后服务承诺; ( 9) 项目招标采购文件、合同及相关支付凭证。供热单位应对上述验收资料建档并妥善保存, 区县检查验收和市级抽查验收时将查验上述验收资料。供热单位还应另将第( 1) -( 5) 项资料装订成册, 作为验收申请报告报区县市政市容委。 1.0.4 本验收规范规定的各项合格指标全部符合视为经过验收。 1.0.5 在检查安装在有限空间的设备时, 供热单位应组织提前做好相关安全防护工作。 2．室内供热系统计量及温度调控 2.1热力入口热量表 2.1.1 热量表相关质量证明文件检查合格指标: ( 1) 北京市质监部门出具的热量表首次检定合格证书; ( 2) 检定合格标志。检查方法: 审查证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 2.1.2 热量表安装数量检查合格指标: 与改造方案相符。检查方法: 观察检查检查数量: 全数检查。 2.1.3 热量表安装质量检查合格指标: ( 1) 热量表口径等应符合设计要求; ( 2) 流量传感器前直管段长度应符合改造方案; ( 3) 流量传感器的前后应分别设置具有关断功能的阀门, 流量传感器前应安装过滤器; ( 4) 流量传感器指示的水流方向应与管道内热媒流动的方向一致; ( 5) 供水和回水温度传感器应分别安装在供水管道和回水管道上; ( 6) 计算器应安装在便于读数的位置, 且应固定牢靠; ( 7) 与改造方案相符。检查方法: 观察检查检查数量: 全数检查。 2.1.4热量表工作有效性检查合格指标: 热量表应能正常显示日期和时间、累计热量、累计流量、瞬时热量、瞬时流量、供水温度、回水温度、温差; 检查方法: 观察检查。检查数量: 供热单位自验时全数检查, 区县检查验收和市级抽查验收时每个小区抽查一个。 2.2 分户热计量及室温调控 2.2.1 通断时间面积法 2.2.1.1 通断时间面积法相关质量证明文件检查合格指标: ( 1) 省级及以上检测部门出具的采集计算器检测( 测试) 合格报告; ( 2) 省级及以上检测部门出具的通断控制器检测( 测试) 合格报告; ( 3) 省级及以上检测部门出具的室温控制器检测( 测试) 合格报告; ( 4) 省级及以上检测部门出具的各组成部件外壳防护等级检测( 测试) 合格报告; ( 5) 采用无线传输装置的, 省级及以上检测部门出具的无线电传输装置检测( 测试) 合格报告。检查方法: 查看证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 2.2.1.2 通断控制器检查合格指标: ( 1) 各户供暖系统入口应安装通断控制器; ( 2) 通断控制器的前后应分别设置具有关断功能的阀门, 通断控制器前应安装过滤器; ( 3) 通断控制器指示的水流方向应与管道内热媒流动的方向一致; ( 4) 应能经过手抄器、 USB连接或存储卡等方式连接读取记录。检查方法: 动作、观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收按不低于改造总户数的5%抽查( 低于3户按3户计, 超出6户按6户计) 。 2.2.1.3室温控制器检查合格指标: ( 1) 每户应安装室温控制器; ( 2) 室温控制器显示面板应显示当前时间、设定温度、实测温度、阀门通断状态、阀门累计开启时间; ( 3) 室温控制器宜安装在靠近室内中心位置的内墙上, 且距室内地面的高度宜在700mm～1800mm范围内。检查方法: 观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收按不低于改造总户数的5%抽查( 低于3户按3户计, 超出6户按6户计) 。 2.2.1.4 采集计算器检查合格指标: ( 1) 采集计算器应存储楼栋信息, 内容包括楼栋名称、楼栋和分户供热面积等参数; ( 2) 采集计算器存储的数据应能够现场读取记录。检查方法: 观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收只抽查一组。 2.2.2 散热器热分配计法 2.2.2.1 散热器热分配计相关质量证明文件检查合格指标: ( 1) 生产厂家应提供针对不同类型散热器热分配计的修正系数和实验室检测证明报告; ( 2) 生产厂家应提供散热器热分配计的出厂检验合格证书和型式试验合格证书。检查方法: 查看证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 2.2.2.2 散热器热分配计安装户数检查合格指标: ( 1) 每户安装数量与设计方案相符。检查方法: 观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收按不低于改造总户数的5%( 低于3户按3户计, 超出6户按6户计) 抽查。 2.2.2.3 散热器热分配计安装质量检查合格指标: ( 1) 散热器热分配计水平安装位置应选在散热器水平方向的中心, 或最接近中心的位置, 其安装高度应符合产品标准要求; ( 2) 散热器热分配计安装应不受散热器罩、窗帘等遮挡; ( 3) 散热器热分配计应采用专用卡具牢靠固定在散热器表面。检查方法: 观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收按不低于改造总户数的5%( 低于3户按3户计, 超出6户按6户计) 抽查。 2.2.2.4 散热器恒温控制阀相关质量证明文件检查合格指标: ( 1) 省级及以上检测部门出具的Kv值、 Kvs值、关闭压差检测( 测试) 合格报告; ( 2) 省级及以上检测部门出具的耐久性寿命检测( 测试) 合格报告。检查方法: 查看证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 2.2.2.5 散热器恒温控制阀安装数量检查合格指标: 与改造方案相符。检查方法: 观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收按不低于改造总户数的5%( 低于3户按3户计, 超出6户按6户计) 抽查。 2.2.2.6 散热器恒温控制阀安装质量检查合格指标: ( 1) 散热器恒温控制阀的口径等应符合设计要求; ( 2) 明装散热器恒温控制阀不应安装在狭小和封闭空间, 其阀头应水平安装, 且不应被散热器罩、窗帘或其它障碍物遮挡; ( 3) 暗装散热器恒温控制阀应采用外置式温度传感器, 并应安装在空气流通且能正确反映房间温度的位置。检查方法: 观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收按不低于改造总户数的5%( 低于3户按3户计, 超出6户按6户计) 抽查。 2.2.2.7 室温采集点安装检查合格指标: ( 1) 典型房间安装室温采集点, 每栋楼不少于9个; ( 2) 与改造方案相符。检查方法: 观察检查。检查数量: 供热单位自验时全数检查, 区县检查验收和市级抽查验收时每个小区应抽取一栋楼检查。 2.2.3 流量温度热分配法 2.2.3.1 流量温度热分配法相关质量证明文件检查合格指标: ( 1) 系统中所涉及的设备、部件、材料的省级及以上检测机构出具检测( 测试) 合格报告; ( 2) 采用无线传输装置的, 应提供省级及以上检测部门出具的无线电传输装置检测( 测试) 合格报告。检查方法: 查看证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 2.2.3.2 温度采集处理器安装户数检查合格指标: 与改造方案相符。检查方法: 观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收按不低于改造总户数的5%( 低于3户按3户计, 超出6户按6户计) 抽查。 2.2.3.3 温度采集处理器安装质量检查合格指标: ( 1) 测量入水温度的传感器应安装在散热器的分流三通的入水端; ( 2) 测量回水温度的传感器应安装在合流三通的出水端, 距合流三通距离宜大于100mm。检查方法: 观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收按不低于改造总户数的5%( 低于3户按3户计, 超出6户按6户计) 抽查。 2.2.3.4 热量查询器检查合格指标: ( 1) 热量查询器应安装在用户便于使用的地方, 刷卡与显示部分应露出; ( 2) 热量查询器应能查询各用户用热量; ( 3) 热量查询器应能查询各用户余额。检查方法: 动作、观察检查。检查数量: 全数检查。 2.2.3.5 散热器恒温控制阀相关质量证明文件检查合格指标: ( 1) 省级及以上检测部门出具的Kv值、 Kvs值、关闭压差检测( 测试) 合格报告; ( 2) 省级及以上检测部门出具的耐久性寿命检测( 测试) 合格报告。检查方法: 查看证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 2.2.3.6 散热器恒温控制阀安装数量检查合格指标: 与改造方案相符。检查方法: 观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收按不低于改造总户数的5%( 低于3户按3户计, 超出6户按6户计) 抽查。 2.2.3.7 散热器恒温控制阀安装质量检查合格指标: ( 1) 散热器恒温控制阀的口径等应符合设计要求; ( 2) 明装散热器恒温控制阀不应安装在狭小和封闭空间, 其阀头应水平安装, 且不应被散热器罩、窗帘或其它障碍物遮挡; ( 3) 暗装散热器恒温控制阀应采用外置式温度传感器, 并应安装在空气流通且能正确反映房间温度的位置。检查方法: 观察检查。检查数量: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 区县检查验收和市级抽查验收按不低于改造总户数的5%( 低于3户按3户计, 超出6户按6户计) 抽查。 2.2.3.8 室温采集点安装检查合格指标: ( 1) 典型房间安装室温采集点, 每栋楼不少于9个; ( 2) 与改造方案相符。检查方法: 观察检查。检查数量: 供热单位自验时全数检查, 区县检查验收和市级抽查验收时每个小区应抽取一栋楼检查。 3．热源及供热管网热平衡改造 3.1 管网水力平衡调节 3.1.1 水力平衡装置服务要求、相关质量证明文件检查合格指标: ( 1) 省级及以上检测机构出具检测( 测试) 合格报告; ( 2) 售后水力平衡调试服务承诺书和质量保证书。检查方法: 查看证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 3.1.2 水力平衡装置安装数量检查合格指标: 安装数量应与改造方案相符。检查方法: 观察检查。检查数量: 全数检查。 3.1.3 水力平衡装置安装质量检查合格指标: ( 1) 水力平衡装置的口径等应符合设计要求; ( 2) 水力平衡装置类型应与改造方案相符; ( 3) 水力平衡装置的安装位置应保证阀门前后有足够的直管段, 没有特别说明的情况下, 阀门前直管段长度不应小于5倍管径, 阀门后直管段长度不应小于2倍管径。检查方法: 观察检查。检查数量: 全数检查。 3.1.4 水力平衡装置工作有效性检查合格指标: ( 1) 设备厂家应提供水力平衡调试报告; ( 2) 满足设计或预设定要求; 检查方法: 采用楼栋热量表显示的瞬时流量对水力平衡进行校核, 校核结果应满足设计或预定要求。检查数量: 供热单位自验时全数检查, 区县检查验收和市级抽查验收抽取1个检查。 3.2 烟气冷凝热回收 3.2.1 烟气冷凝热回收装置相关质量证明文件检查合格指标: 生产厂家应提供烟气冷凝热回收装置的出厂检验合格证书。检查方法: 查看证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 3.2.2 烟气冷凝热回收装置安装数量检查合格指标: 安装数量应与改造方案相符。检查方法: 观察检查。检查数量: 全数检查。 3.2.3 烟气冷凝热回收装置安装质量检查合格指标: ( 1) 烟气冷凝热回收装置的规格、型号等应与改造方案相符; ( 2) 烟气冷凝热回收装置的进出口温度仪表安装位置应与改造方案相符。检查方法: 观察检查。检查数量: 全数检查。 3.2.4 烟气冷凝热回收装置工作有效性检查合格指标: ( 1) 烟气冷凝热回收装置的安装位置应有利于受热管道与烟气充分接触; ( 2) 经烟气冷凝热回收装置后的排烟温度低于80℃。检查方法: 观察已有的温度仪表。检查数量: 全数检查。 3.3 水泵风机变频 3.3.1 水泵风机变频相关质量证明文件检查合格指标: 生产厂家应提供水泵风机变频器的出厂检验合格证书和型式试验合格证书。检查方法: 查看证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 3.3.2 水泵风机变频器安装数量检查合格指标: 水泵风机变频器的安装数量应与改造方案相符。检查方法: 观察检查。检查数量: 全数检查。 3.3.3 水泵风机变频器的类型、参数检查合格指标: 水泵风机变频器的规格、型号等应与改造方案相符。检查方法: 观察检查。检查数量: 全数检查。 3.3.4 水泵风机变频器工作有效性检查合格指标: ( 1) 能人工手动调整水泵风机运行频率, 流量相应变化; ( 2) 能实现变频和工频运行的手动和自动切换功能。检查方法: 动作、观察检查。检查数量: 全数检查。 3.4 气候补偿系统 3.4.1 气候补偿系统相关质量证明文件检查合格指标: 生产厂家应提供气候补偿器、混水器、电动调节阀的出厂检验合格证书。检查方法: 查看证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 3.4.2 气候补偿系统安装数量检查合格指标: ( 1) 气候补偿器的安装数量应与改造方案相符; ( 2) 混水器、电动调节阀的安装数量应与改造方案相符。检查方法: 观察检查。检查数量: 全数检查。 3.4.3 气候补偿系统的类型、参数检查合格指标: ( 1) 气候补偿器的规格、型号等应与改造方案相符; ( 2) 混水器、电动调节阀的规格、型号应与改造方案相符。检查方法: 观察检查。检查数量: 全数检查。 3.4.4 气候补偿系统工作有效性检查合格指标: ( 1) 气候补偿系统室外温度传感器的安装位置应通风良好, 且不受周围冷热源的影响; ( 2) 应能人工修改气候补偿器的设定参数, 以满足不同时间段的节能工作模式; ( 3) 调取上位机数据库内锅炉房总表任意一天的供水温度, 与室外气温所形成的参数曲线是否匹配。检查方法: 动作、观察检查。检查数量: 全数检查。 3.5 分时分区控制 3.5.1 分时分区控制相关质量证明文件检查合格指标: 生产厂家应提供电动调节阀的出厂检验合格证书。检查方法: 查看证明材料( 供热单位自验在进场验收时进行质量证明文件检查并填写附表1, 区县、市区级验收时进行质量证明文件复查并填写附表1) 。检查数量: 全数检查。 3.5.2 分时分区控制安装数量检查合格指标: 时间控制器及电动调节阀的安装数量应与改造方案相符。检查方法: 观察检查。检查数量: 全数检查。 3.5.3 分时分区控制的类型、参数检查合格指标: 时间控制器及电动调节阀的规格、型号应与改造方案相符。检查方法: 观察检查。检查数量: 全数检查。 3.4.4 分时分区控制工作有效性检查合格指标: 人为改变时间控制器( 或气候补偿器) 的电动调节阀开启关闭时间段, 电动调节阀应能正常动作。检查方法: 动作、观察检查。检查数量: 供热单位自验全数检查, 区县检查验收和市级抽查验收抽取1个检查。 3.6 供热计量与能耗监测系统 3.6.1 能耗数据上位平台系统功能检查合格指标: ( 1) 上位平台系统应包括用户信息管理、热耗统计分析、热费账单报表等功能; ( 2) 上位平台系统应能采集和记录室外气温、锅炉房( 热力站) 计量、楼栋及分户热计量、室温等数据参数。检查方法: 观察检查。检查数量: 全数检查。 3.6.2能耗数据上位平台系统数据上传率检查合格指标: ( 1) 上位平台系统应能采集和记录参数应完整、连续; ( 2) 对出现未及时上传的数据, 应有报警提示功能。检查方法: 观察检查。检查数量: 供热单位自验全数检查, 区县检查验收和市级抽查验收抽取1项检查。 3.6.3 锅炉房( 热力站) 计量数据一致性检查合格指标: ( 1) 供热计量数据联网远传系统终端应正常显示锅炉房( 热力站) 计量数据, 包括供热量、燃料消耗量、动力用电、照明用电及其它用电分项计量、补水量等; ( 2) 供热计量数据联网远传系统终端显示的热量表供热量读值、燃料消耗量读值、动力用电、照明用电及其它分项计量读值、补水量读值与现场显示读值一致。检查方法: 检查人员分别在终端显示和锅炉房( 热力站) 现场通讯进行数据核对。检查数量: 供热单位自验全数检查, 区县检查验收和市级抽查验收抽取1项检查。 3.6.4 楼栋热计量数据一致性检查合格指标: ( 1) 供热计量数据联网远传系统终端应正常显示楼栋热计量数据, 包括热量表的日期和时间、累计热量、累计流量、瞬时热量、瞬时流量、供水温度、回水温度、温差; ( 2) 供热计量数据联网远传系统终端显示的热量表的日期和时间、累计热量、累计流量、瞬时热量、瞬时流量、供水温度、回水温度、温差读值与现场显示读值一致。检查方法: 检查人员分别在终端显示和楼栋热计量现场通讯进行数据核对。检查数量: 供热单位自验全数检查, 区县检查验收和市级抽查验收抽取1项检查。 3.6.5 通断时间面积法分户热计量数据一致性检查合格指标: ( 1) 供热计量数据联网远传系统终端应正常显示各用户基本信息、通断控制阀分摊周期内的累计开启时间、室内平均温度、室内设定温度、室内测试温度, 并结合楼栋热量表对各用户进行热量分摊; ( 2) 上位平台系统终端数据与室温控制器显示数据一致。检查方法: 检查人员分别在终端显示和室温控制器现场通讯进行数据核对。检查数量: 供热单位自验全数检查, 区县检查验收和市级抽查验收抽取1户检查。 3.6.6 散热器热分配计法分户热计量数据一致性检查合格指标: ( 1) 供热计量数据联网远传系统终端应正常显示各用户散热器热分配计的记录值; ( 2) 上位平台系统终端数据与热分配计记录显示数据一致; ( 3) 典型房间室温数据与上位平台系统终端数据一致。检查方法: 检查人员分别在终端显示和热分配计现场通讯进行数据核对。检查数量: 供热单位自验全数检查, 区县检查验收和市级抽查验收抽取1户检查。 3.6.7 流量温度热分配法分户热计量数据一致性检查合格指标: ( 1) 供热计量数据联网远传系统终端应正常显示用户查询器所记录值; ( 2) 上位平台系统终端数据与用户查询器显示数据一致; ( 3) 典型房间室温数据与上位平台系统终端数据一致。检查方法: 检查人员分别在终端显示和用户查询器现场通讯进行数据核对。检查数量: 供热单位自验全数检查, 区县检查验收和市级抽查验收抽取1个检查。附表1: 既有节能居住建筑供热计量改造项目验收表 ( 质量证明文件) 项目名称: 分户热计量方法1 □通断时间面积法 □散热器热分配计法 □流量温度热分配法 □其它: 热平衡改造技术2 □管网水力平衡 □烟气冷凝热回收 □水泵风机变频 □气候补偿系统 □分时分区控制验收项目验收内容验收结果备注3 1 楼栋热量表北京市质监部门出具的检定证书 □有 □无检定合格标志 □有 □无 2 通断时间面积法计算器检测( 测试) 合格报告 □有 □无通断控制器检测( 测试) 合格报告 □有 □无室温控制器检测( 测试) 合格报告 □有 □无各部件外壳防护等级检测( 测试) 合格报告 □有 □无无线电传输装置检测( 测试) 合格报告 □有 □无 3 散热器恒温阀 Kv、 Kvs值、关闭压差检测( 测试) 合格报告 □有 □无耐久性寿命检测( 测试) 合格报告 □有 □无 4 散热器热分配计修正系数和实验室检测证明报告 □有 □无出厂检验合格证书和型式试验合格证书 □有 □无 5 流量温度热分配法设备、部件、材料检测( 测试) 合格报告 □有 □无无线电传输装置检测( 测试) 合格报告 □有 □无 6 管网水力平衡检测( 测试) 合格报告 □有 □无售后水力平衡调试服务承诺书和质量保证书 □有 □无 7 烟气冷凝热回收出厂检验合格证书 □有 □无 8 水泵风机变频出厂检验合格证书和型式试验合格证书 □有 □无 9 气候补偿系统气候补偿器、混水器、电动调节阀的出厂检验合格证书 □有 □无 10 分时分区控制电动调节阀的出厂检验合格证书 □有 □无供热计量服务商检查结论负责人年月日供热单位检查结论负责人: 年月日区县级验收部门检查结论负责人: 年月日市级验收部门检查结论负责人: 年月日注: 1. 在项目采用的分户热计量方法上画√; 2. 在项目采用的热源及管网热平衡技术上画√, 当采用多种技术时在每种技术上画√; 3. 对未采用的分户热量方法和热平衡技术, 在备注栏内填”不适用”。附表2: 既有节能居住建筑供热计量改造项目验收表 ( 室内供热系统计量及温控改造-建筑热力入口热量表验收) 项目名称: 验收覆盖面积平方米热量表数量合计个按口径统计热量表 DN20 个、 DN25 个、 DN40 个、 DN50 个、 DN65 个、 DN70 个、 DN80 个、 DN100 个、 DN125 个、 DN150 个序号验收部位安装情况安装质量工作有效性口径直管段关断阀过滤器方向位置计数器 0 A B1 B2 C1 C2 C3 C4 C5 C6 C7 C8 D1 1 2 3 4 5 6 7 8 9 10 11 供热计量服务商检查结论负责人年月日热量表供应商检查结论负责人年月日供热单位检查结论负责人年月日区县级验收部门检查结论负责人年月日市级验收部门检查结论负责人年月日填表说明: 热量表工作有效性供热单位全数检查, 区县检查验收和市级抽查验收时每个小区抽查一个。其它项均全数检查。 A、验收部位: 填写热力入口热量表的具体安装位置。 B、安装数量: B1、填写热力入口热量表的安装数量; B2、热力入口热量表的安装数量应与改造方案相符。是, 打”√”, 否, 打”×”。 C、安装质量: C1、填写所安装热量表的口径; C2、热力入口所安装热量表口径等应符合设计要求。是, 打”√”, 否, 打”×”; C3、流量传感器前直管段长度应符合改造方案。是, 打”√”, 否, 打”×”。 C4、流量传感器的前后应分别设置具有关断功能的阀门。是, 打”√”, 否, 打”×”; C5、流量传感器前应安装过滤器。是, 打”√”, 否, 打”×”; C6、流量传感器指示的水流方向应与管道内热媒流动的方向一致。是, 打”√”, 否, 打”×”; C7、供水和回水温度传感器应分别安装在供水管道和回水管道上。是, 打”√”, 否, 打”×”; C8、计算器应安装在便于读数的位置, 且应固定牢靠。是, 打”√”, 否, 打”×”; D、工作有效性: 热量表应能正常显示日期和时间、累计热量、累计流量、瞬时热量、瞬时流量、供水温度、回水温度、温差。是, 打”√”, 否, 打”×”; 附表3: 既有节能居住建筑供热计量改造项目验收表 ( 室内供热系统计量及温控改造-通断时间面积法) 项目名称: 验收覆盖面积平方米楼号楼栋总户数户安装户数户, 抽验户数户序号验收部位 ( 房间号) 通断控制器检查室温控制器检查采集计算器检查安装关断阀过滤器方向连续读取安装显示位置存储现场读取 0 A B1 B2 B3 B4 B5 C1 C2 C3 D1 D2 1 门( 单元) 室 2 门( 单元) 室 3 门( 单元) 室 4 门( 单元) 室 5 门( 单元) 室 6 门( 单元) 室 7 门( 单元) 室 8 门( 单元) 室 9 门( 单元) 室 10 门( 单元) 室 11 门( 单元) 室供热计量服务商检查结论负责人年月日供热单位检查结论负责人年月日区县级验收部门检查结论负责人年月日市级验收部门检查结论负责人年月日填表说明: 以楼栋为单位, 供热单位自验按不低于改造总户数的20%抽查, 通断控制器和室内温控器区县检查验收和市级抽查验收按不低于改造总户数的5%抽查( 低于3户按3户计, 超出6户按6户计) , 采集计数器区县检查验收和市级抽查验收只抽查一组。 A、验收部位: 填写通断时间面积法验收住户地址; B、通断控制器检查: B1、各户供暖系统入口应安装通断控制器。是, 打”√”, 否, 打”×”; B2、通断控制器的前后应分别设置具有关断功能的阀门。是, 打”√”, 否, 打”×”; B3、通断控制器前应安装过滤器。是, 打”√”, 否, 打”×”; B4、通断控制器指示的水流方向应与管道内热媒流动的方向一致。是, 打”√”, 否, 打”×”; B4、应能经过手抄器、 USB连接或存储卡等方式连接读取记录。是, 打”√”, 否, 打”×”; C、室温控制器检查: C1、每户应安装室温控制器。是, 打”√”, 否, 打”×”; C2、室温控制器显示面板应显示当前时间、设定温度、实测温度、阀门通断状态、阀门累计开启时间。是, 打”√”, 否, 打”×”; C3、室温控制器宜安装在靠近室内中心位置的内墙上, 且距室内地面的高度宜在700mm～1800mm范围内。是, 打”√”, 否, 打”×”; D、采集计算器检查: D1、采集计算器应存储楼栋信息, 内容包括楼栋名称、楼栋和分户供热面积等参数。是, 打”√”, 否, 打”×”; D2、采集计算器存储的数据应能够现场读取记录。是, 打”√”, 否, 打”×”; 附表4: 既有节能居住建筑供热计量改造项目验收表 ( 室内供热系统计量及温控改造-散热器热分配计法) 项目名称: 验收覆盖面积平方米楼号楼栋总户数户抽验户数户序号验收部位安装数量散热器热分配计安装质量室温采集点安装检查位置无遮挡固定 0 A B C1 C2 C3
