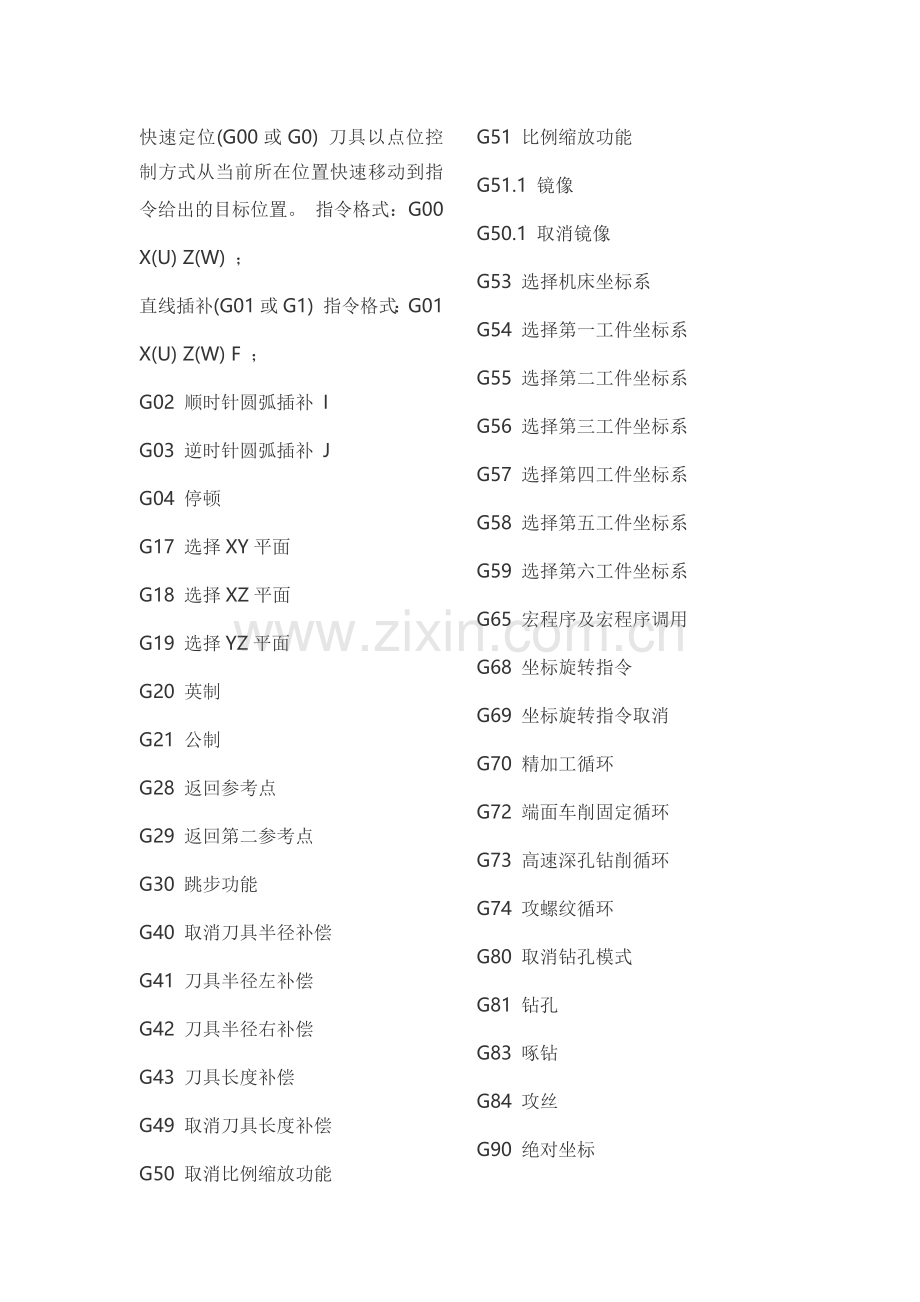

快速定位(G00或G0) 刀具以点位控制方式从当前所在位置快速移动到指令给出的目标位置。 指令格式：G00 X(U) Z(W) ；
直线插补(G01或G1) 指令格式：G01 X(U) Z(W) F ；
G02 顺时针圆弧插补 I
G03 逆时针圆弧插补 J
G04 停顿
G17 选择XY平面
G18 选择XZ平面
G19 选择YZ平面
G20 英制
G21 公制
G28 返回参考点
G29 返回第二参考点
G30 跳步功能
G40 取消刀具半径补偿
G41 刀具半径左补偿
G42 刀具半径右补偿
G43 刀具长度补偿
G49 取消刀具长度补偿
G50 取消比例缩放功能
G51 比例缩放功能
G51.1 镜像
G50.1 取消镜像
G53 选择机床坐标系
G54 选择第一工件坐标系
G55 选择第二工件坐标系
G56 选择第三工件坐标系
G57 选择第四工件坐标系
G58 选择第五工件坐标系
G59 选择第六工件坐标系
G65 宏程序及宏程序调用
G68 坐标旋转指令
G69 坐标旋转指令取消
G70 精加工循环
G72 端面车削固定循环
G73 高速深孔钻削循环
G74 攻螺纹循环
G80 取消钻孔模式
G81 钻孔
G83 啄钻
G84 攻丝

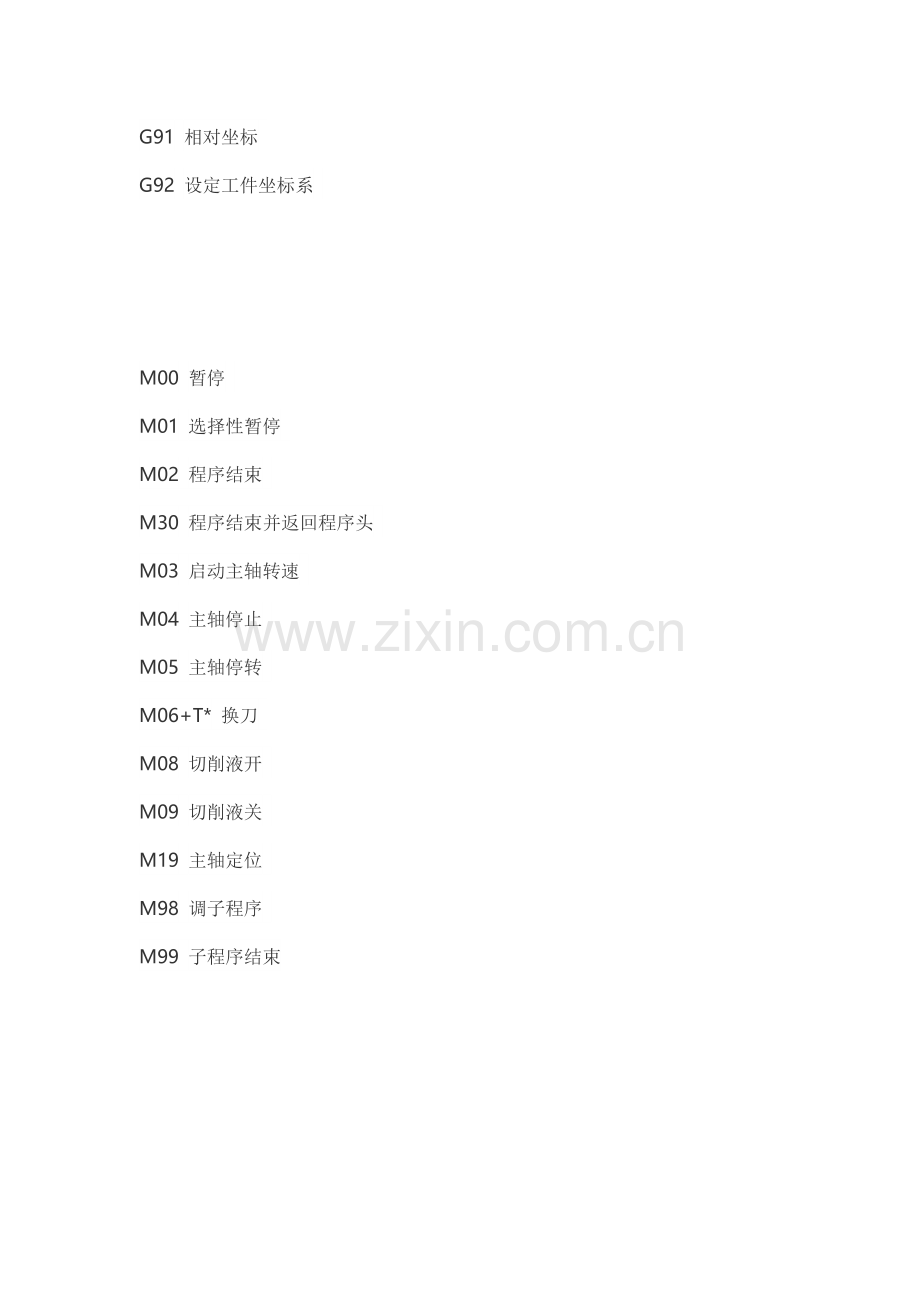

G90 绝对坐标
G91 相对坐标
G92 设定工件坐标系

M00 暂停
M01 选择性暂停
M02 程序结束
M30 程序结束并返回程序头
M03 启动主轴转速
M04 主轴停止
M05 主轴停转
M06+T* 换刀
M08 切削液开
M09 切削液关
M19 主轴定位
M98 调子程序
M99 子程序结束

FANUC 系列操作面板各按键：
RESET（复位键）： 按下此键，复位CNC系统。包括取消报警、主轴故障复位、中途退出自动操作循环和中途退出输入、输出过程等。
CURSOR（光标移动键）： 移动光标至编辑处
PAGE（页面转换键）：显示器画面向前变换页面，显示器画面向后变换页面。 地址和数字键：按下这些键，输入字母、数字和其它字符
POS（位置显示键）：在CRT上显示机床现在的位置。
PRGRM（程序键）：在编辑方式，编辑和显示内存中的程序。在MDI方式，输入和显示MDI数据 。在自动方式，指令值显示。 MENU OFFSET（ 偏置值设定和显示）。 DGNOS PARAM（自诊断参数键）。 参数设定和显示，诊断数据显示
OPR ALARM（报警号显示键）：报警号显示及软件操作面板的设定和显示
AUX GRAPH（图形显示键）： 图形显示功能
INPUT（输入键）：用于参数或偏置值的输入；启动I/O设备的输入；MDI方式下的指令数据的输入。
OUTPT START（输出启动键）。
ALTER（修改键）：修改存储器中程序的字符或符号。
INSRT（ 插入键）：在光标后插入字符或符号。
CAN（取消键）：取消已键入缓冲器的字符或符号。
DELET（ 删除键）：删除存储器中程序的字符或符号。
A 坐标字 绕X轴旋转。
B 坐标字 绕Y轴旋转。
C 坐标字 绕Z轴旋转。
D 补偿号 刀具半径补偿指令。
E 第二进给功能。
F 进给速度 进给速度的指令。
G 准备功能 指令动作方式。
H 补偿号 补偿号的指定。
I 坐标字 圆弧中心
X轴向坐标。
J 坐标字 圆弧中心Y轴向坐标。
K 坐标字 圆弧中心Z轴向坐标。
L 重复次数 固定循环及子程序的重复次数。 M 辅助功能 机床开关指令。
N 顺序号 顺序段序序号。
O 顺序号 顺序号、子程序顺序号的指定。
P 暂停或程序中某功能的开始使用的程序号。
Q 固定循环终止段号或固定循环中的定距。 R 坐标字 固定循环中的定距离或圆弧半径的指定。
S 主轴功能 主轴转速指令。
T 刀具功能 刀具编号指令。
U 坐标字 与X轴平行的附加轴的增量坐标值或暂停时间。
V 坐标字 与Y轴平行的附加轴的增量坐标值。
W 坐标字 与Z轴平行的附加轴的增量坐标值。
X 坐标字 X轴的绝对坐标值或暂停时间。 Y 坐标字 Y轴的绝对坐标值。
Z 坐标字 Z轴的绝对坐标值。
