前反向RLP重传率评估优化分析.doc

《前反向RLP重传率评估优化分析》
1. 概述
杭州全网共8个BSC，5507个DO载频。经统计分析发现重传率有以下规律：
² 反向重传率较低。全网前向重传率约2.13%，反向重传率为0.44%。其中BSC2，4前向重传率相对较低分别为：1.85%和1.86%；BSC6前向重传率最高为2.47%.
² 前向重传率在2%收敛。前向重传率小于1%载频占全网总载频数的14%；其中前向重传率大于1%小于2%载频占全网总载频数的43%；其中前向重传率大于2%小于3%载频占全网总载频数的33%；其中前向重传率大于3%载频占全网总载频数的9%。
² 全网前向重传率高的区域，掉话率也较高。而重传字节高的区域，话务量也相对较高。
² 室内RRU较室外宏站前向重传率高，重传率高TOPN中室内RRU所占比重较大。
² RSSI高的基站，反向重传率也较高，反之亦然。

2. 重传率统计分析
2.1. 整体情况

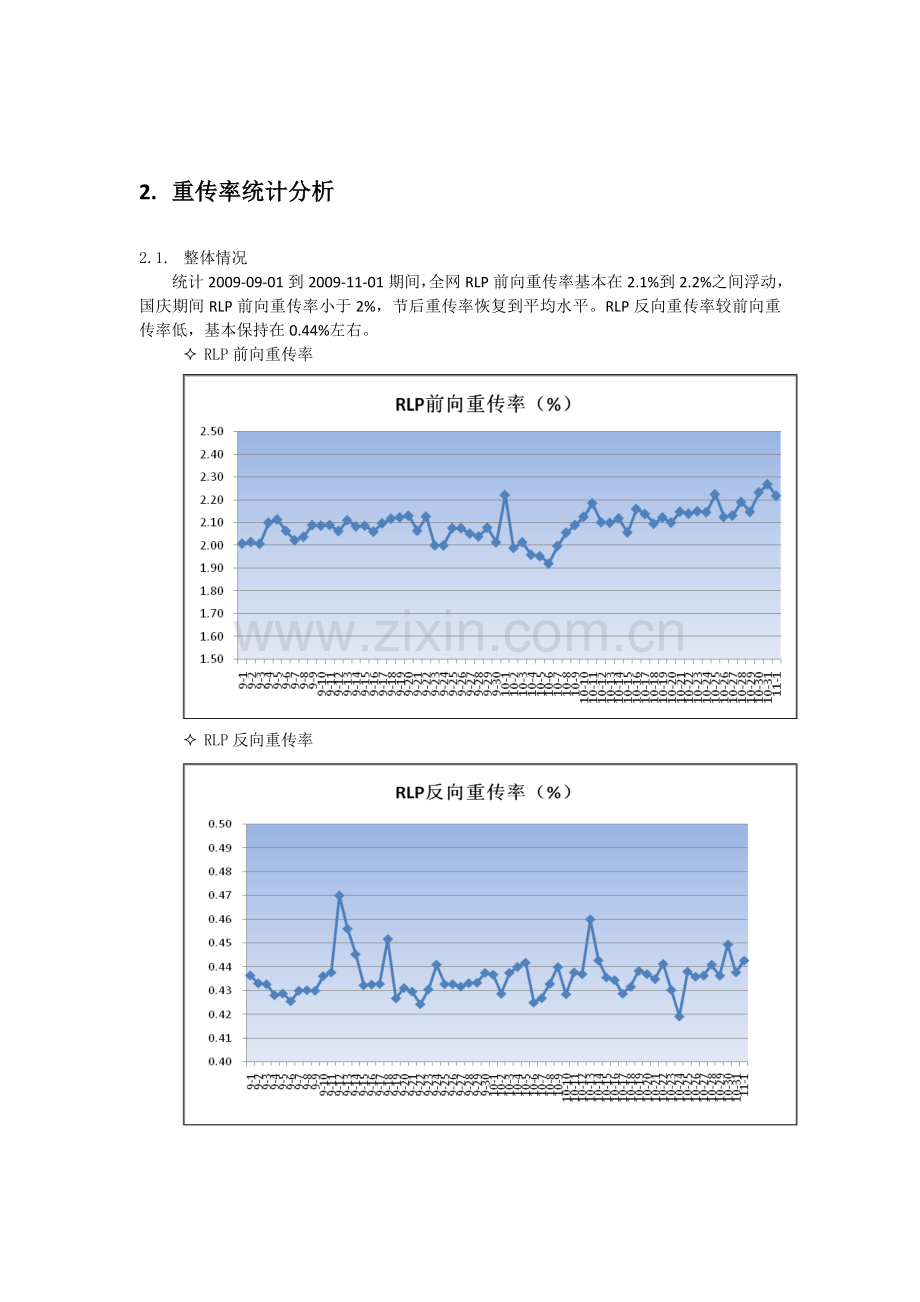

统计2009-09-01到2009-11-01期间，全网RLP前向重传率基本在2.1%到2.2%之间浮动，国庆期间RLP前向重传率小于2%，节后重传率恢复到平均水平。RLP反向重传率较前向重传率低，基本保持在0.44%左右。
² RLP前向重传率

² RLP反向重传率

2.2. 载频级情况
全网共5507个DO载频，RLP前向重传率在2%位置收敛。RLP前向重传率小于1%载频占全网总载频数的14%；其中RLP前向重传率大于1%小于2%载频占全网总载频数的43%；其中RLP前向重传率大于2%小于3%载频占全网总载频数的33%；其中RLP前向重传率大于3%载频占全网总载频数的9%。
对于前向重传率大于3%的载频是重点优化的对象，后续将着重分析这些载频重传率高的原因，提出并实施有效的整改方案。
² BSC级分布

² 载频级分布

2.3. BSC级重传率
RLP前向重传率：BSC6和7前向重传率明显高于全网平均水平，而BSC2和4相对较低。BSC6的掉话率也最高，所以BSC6是重点优化的对象。
RLP反向重传率：8个BSC的反向重传率基本相当，保持在0.44%左右.
² BSC1

² BSC2

² BSC3

² BSC4

² BSC5

² BSC6

² BSC7

² BSC8

3. TOPN分析
3.1. RLP重传率载频级TOP30
经TOP分析发现：室分RRU的重传率较高，在TOP30中所占比重较大。这批RRU重点核查地面链路和室内信号是否有泄漏。
载频级
DO FTCH信道前向RLP吞吐量[字节]
DO FTCH信道前向RLP重传吞吐量[字节]
重传率
HZBSC8/宁围局-3_1071_1_10
42585
18428
43.27%
HZBSC3/二枢纽BBU9_356_2_10
8099015
1853201
22.88%
HZBSC6/七堡BBU4_780_2_10
688072
154637
22.47%
HZBSC1/惠兴BBU12_131_3_10
230377
34227
14.86%
HZBSC7/余杭省委党校机房BBU-3_3171_1_10
285294
37016
12.97%
HZBSC3/新风BBU3_419_3_10
660542
85530
12.95%
HZBSC7/杭州三墩塘河村_3044_2_10
146506
18021
12.30%
HZBSC4/建德大同镇上马乡_3666_2_10
1226652
125132
10.20%
HZBSC4/建德新安江隧道_3671_1_10
314906530
30691173
9.75%
HZBSC8/开发区局-2_1056_1_10
262670
23915
9.10%
HZBSC1/水漾BBU9_110_3_10
4364979
371478
8.51%
HZBSC4/桐庐深澳_3572_2_10
34444146
2914708
8.46%
HZBSC4/桐庐富春江里董_3721_2_10
131866409
10880397
8.25%
HZBSC4/桐庐富春江里董_3721_3_10
34113540
2637888
7.73%
HZBSC7/余杭上湖村机房_3222_1_10
7416870244
559554810
7.54%
HZBSC7/余杭上湖村机房_3222_3_10
7770845291
584317334
7.52%
HZBSC1/庆春BBU12_109_2_10
955790166
69565017
7.28%
HZBSC5/文一BBU2_625_2_10
70320363
5079402
7.22%
HZBSC6/余杭五杭镇_763_2_10
95805495
6686138
6.98%
HZBSC2/富阳春建工业园区_2107_3_10
57109723
3935326
6.89%
HZBSC1/惠兴BBU17_136_2_10
26866104
1757180
6.54%
HZBSC4/桐庐分水桥东村_3527_1_10
77279416
5037950
6.52%
HZBSC1/水漾BBU10_123_3_10
13016278311
846664331
6.50%
HZBSC8/萧山吕才庄村_2231_3_10
9311573
584337
6.28%
HZBSC6/余杭临平安盛机房BBU-2_784_3_10
11954761
748439
6.26%
HZBSC8/萧山杭州乐园_888_1_10
549667115
33426742
6.08%
HZBSC8/萧山湘湖少儿公园_938_2_10
37499116
2279657
6.08%
HZBSC4/建德李家镇_3420_2_10
525178413
31507703
6.00%
HZBSC2/富阳新登三贤村_2092_3_10
47886335
2866549
5.99%
HZBSC3/杭州新风母局_436_1_9
140934305
8346299
5.92%

3.2. 重传率基站级TOP30
基站级TOP处理：三个扇区重传率都高基站，重点检查地面链路。而三个扇区中同时有重传率高和重传率低的基站，需着重RF优化。
站名
DO FTCH信道前向RLP吞吐量[字节]
DO FTCH信道前向RLP重传吞吐量[字节]
重传率
BSC8_宁围局-3
42585
18428
43.27%
BSC3_二枢纽BBU9
8099015
1853201
22.88%
BSC7_余杭上湖村机房
19576539052
1364576474
6.97%
BSC3_江城BBU2
682517582
38380749
5.62%
BSC7_留下BBU1
19077
989
5.18%
BSC7_余杭瓶窑彭公板石
22294505369
1139754288
5.11%
BSC8_体育路局-5
263919810
13390571
5.07%
BSC6_下沙杭师院
7.48347E+11
37349825340
4.99%
BSC6_余杭临平星桥机房BBU-1
5711943741
262972545
4.60%
BSC7_余杭104国道马头关
2214268148
101689382
4.59%
BSC1_水漾BBU10
20676738728
907620888
4.39%
BSC4_淳安威坪叶家
1837497676
80560415
4.38%
BSC7_余杭新岭机房
285637328
12026410
4.21%
BSC2_富阳新登宝山村
127921307
5376236
4.20%
BSC2_富阳高桥郜村
10545088
441745
4.19%
BSC7_余杭瓶窑高俞塘
16217846881
669358771
4.13%
BSC7_余杭良渚东明山
938526059
38694549
4.12%
BSC1_庆春BBU12
2290126263
93862443
4.10%
BSC7_余杭瓶窑香格里拉
37364363745
1494556319
4.00%
BSC6_下沙高速出口
5.73872E+11
22905290351
3.99%
BSC7_余杭獐山镇八字桥
14649318236
580593957
3.96%
BSC6_下沙中国计量学院
1.06514E+12
42161951670
3.96%
BSC7_余杭彭公骑坑村
3119313959
123180799
3.95%
BSC4_建德安仁莆田
17795701862
695786776
3.91%
BSC8_开发区局-4
1373
53
3.86%
BSC6_余杭运河杭南村
12221104323
469647868
3.84%
BSC2_富阳受降华庭云顶
66840931750
2527556115
3.78%
BSC7_余杭下斗门机房
19830408423
744118111
3.75%
BSC7_余杭闲林白云深处
23848748594
894156651
3.75%
BSC1_武林BBU3
4062416621
152027913
3.74%

3.3. 重传量载频级TOP30
通过重传量分析发现：室外载频的重传量明显高于室内载频的重传量。TOP30中，16个载频分布在BSC6下沙高校园区，此地区是双载波插花区域，同时也是高掉话区域。
载频级
DO FTCH信道前向RLP吞吐量[字节]
DO FTCH信道前向RLP重传吞吐量[字节]
重传率
HZBSC6/下沙杭师院_671_2_9
2.5033E+11
12972495431
5.18%
HZBSC6/下沙中国计量学院_2214_3_9
2.87736E+11
11912031040
4.14%
HZBSC6/下沙杭师院_671_2_10
2.10945E+11
11884809193
5.63%
HZBSC6/下沙中国计量学院_2214_3_10
2.87438E+11
11392586602
3.96%
HZBSC6/下沙中国计量学院_2214_2_10
2.38411E+11
9384514925
3.94%
HZBSC6/下沙中国计量学院_2214_2_9
2.33124E+11
8702322261
3.73%
HZBSC6/下沙工商大学宿舍_828_2_10
2.03643E+11
7975319095
3.92%
HZBSC6/下沙高速出口_668_3_10
1.8639E+11
7488109887
4.02%
HZBSC6/下沙工商大学宿舍_828_1_10
2.22881E+11
7169396372
3.22%
HZBSC3/杭州转塘大诸桥_451_2_10
2.08121E+11
7020353858
3.37%
HZBSC6/下沙高速出口_668_3_9
1.67686E+11
6791812112
4.05%
HZBSC8/萧山汤姆酒店_934_2_10
2.43139E+11
6487158944
2.67%
HZBSC6/杭州笕桥笕丁机场_660_3_10
3.34397E+11
6452743037
1.93%
HZBSC8/萧山临江四化_1099_3_10
1.68619E+11
5823622804
3.45%
HZBSC6/下沙杭师院_671_3_9
1.34384E+11
5647533997
4.20%
HZBSC7/杭州小和山石马_3054_1_10
1.25898E+11
5469787293
4.34%
HZBSC6/下沙电子科大_829_1_10
1.49228E+11
5416727518
3.63%
HZBSC7/杭州水木清华_3049_2_10
1.35997E+11
5180625926
3.81%
HZBSC3/杭州鸿云饭店_233_3_10
1.57537E+11
5143867477
3.27%
HZBSC1/杭州空疗_54_2_10
1.82671E+11
5053935010
2.77%
HZBSC8/萧山商业城_921_3_10
1.52366E+11
4834635965
3.17%
HZBSC5/杭州市群艺馆_578_3_10
1.85094E+11
4660099616
2.52%
HZBSC6/下沙杭师院_671_3_10
1.00127E+11
4655614438
4.65%
HZBSC6/下沙警官学院_2213_1_10
1.55559E+11
4636395848
2.98%
HZBSC5/杭州西湖家居市场_555_1_10
2.27628E+11
4467550649
1.96%
HZBSC6/下沙杭州职业技术学校_673_3_10
1.22957E+11
4458134327
3.63%
HZBSC6/下沙百事可乐_821_1_10
2.36267E+11
4371481463
1.85%
HZBSC1/杭州上城区卫生局_4055_1_10
1.35578E+11
4364239874
3.22%
HZBSC7/杭州小和山屏峰村_3053_3_10
1.35287E+11
4361853715
3.22%
HZBSC7/杭州武警指挥学校_3050_2_10
1.63571E+11
4281342652
2.62%

3.4. 重传量基站级TOP30
基站级TOP处理：对于重传量大的基站，结合重传率分析。若重传量大，重传率亦高的基站，需重点关注。

站名
DO FTCH信道前向RLP吞吐量[字节]
DO FTCH信道前向RLP重传吞吐量[字节]
重传率
BSC6_下沙中国计量学院
1.06514E+12
42161951670
3.96%
BSC6_下沙杭师院
7.48347E+11
37349825340
4.99%
BSC6_下沙高速出口
5.73872E+11
22905290351
3.99%
BSC6_下沙工商大学宿舍
5.48801E+11
19206396069
3.50%
BSC1_杭州武林综合楼
5.22773E+11
16179224705
3.09%
BSC7_杭州小和山屏峰村
4.82958E+11
16015745129
3.32%
BSC5_杭州拱宸桥局
5.17991E+11
14684357052
2.83%
BSC5_杭州市群艺馆
5.04079E+11
14310586678
2.84%
BSC1_杭州上城区卫生局
4.88229E+11
14269816620
2.92%
BSC5_杭州西湖家居市场
5.98861E+11
14247886577
2.38%
BSC8_萧山汤姆酒店
5.84633E+11
14135105381
2.42%
BSC5_杭州浙大城市学院
5.58738E+11
14121589608
2.53%
BSC7_杭州三墩望月公寓
4.92035E+11
13766393382
2.80%
BSC5_杭州九莲新村
4.88955E+11
13368711510
2.73%
BSC5_杭州敦煌饭店
5.18155E+11
13326980982
2.57%
BSC3_滨江东冠
4.67111E+11
13292854827
2.85%
BSC5_杭州大关小区
4.68629E+11
12996047714
2.77%
BSC3_杭州鸿云饭店
4.35565E+11
12910444890
2.96%
BSC6_杭州笕桥笕丁机场
5.83154E+11
12833368698
2.20%
BSC3_杭州四季青儿童服装市场
4.47065E+11
12408100611
2.78%
BSC5_杭州杭师范大学
4.34842E+11
12043005824
2.77%
BSC3_杭州清泰门
4.52756E+11
11965294675
2.64%
BSC5_杭州康乐新村
4.60688E+11
11937398707
2.59%
BSC1_杭州华园宾馆
4.51268E+11
11812955672
2.62%
BSC7_杭州同医药店
5.83791E+11
11657190711
2.00%
BSC6_下沙液化气站
4.24967E+11
11646452786
2.74%
BSC1_杭州省数据局
5.21446E+11
11605641827
2.23%
BSC1_杭州环北小商品市场
4.07204E+11
11504008105
2.83%
BSC7_杭州小和山大学城
3.36951E+11
11076183893
3.29%
BSC1_杭州新侨饭店
4.32396E+11
11069851893
2.56%

4. 区域分布分析
4.1. 重传分布地理图
从重传率渲染图可以看出，重传率高的区域主要集中在BSC6和7，与统计结果一致。同时BSC6掉话率最高，所以BSC6需要重点做好RF和邻区等基础优化工作。

4.2. 重传率高小区分布
以下区域杭州RLP前向重传率区域
² 杭州主城区RLP前向重传率高以室分RRU为主（RLP前向重传率>3%）

² 下沙高校园区

² 余杭区

² 余杭瓶窑区

5. 总结
² 前反向RLP重传对比分析：RLP反向重传率明显好于RLP前向重传率（RLP前向重传率为2.13%,反向重传率为0.44）。前向重传率是重点优化对象。
² BSC级对比分析：全网前向平均重传率为2.13%，其中BSC2,4，8前向平均重传率较，分别为1.85%、1.86%和1.99%；BSC1,3,5前向平均重传率基本与全网平均水平持平，分别为2.13%、2.1%和2.14%；BSC6,7前向重传率较高，分别为2.47%和2.22%。BSC6的掉话率全网也是最高的，后续加强BSC6的邻区和RF等基础优化工作。
² 载频级分析：全部5507个DO载频前向重传率收敛在2.1%,TOP50载频前向重传量仅占全网重传的0.19%。处理TOP载频对全网指标改善不会太大。
² 区域分布分析：杭州主城区前向重传率高的小区主要以室分RRU为主，这批室分RRU将重点检查地面链路误码率、拥塞方式以及室分信号泄露情况。前向重传率较高室外小区成片分布在下沙高校园区，余杭区等掉话率高的区域，这些区域需要加强RF和邻区等基础优化工作。
