汽车用铝合金板材.doc

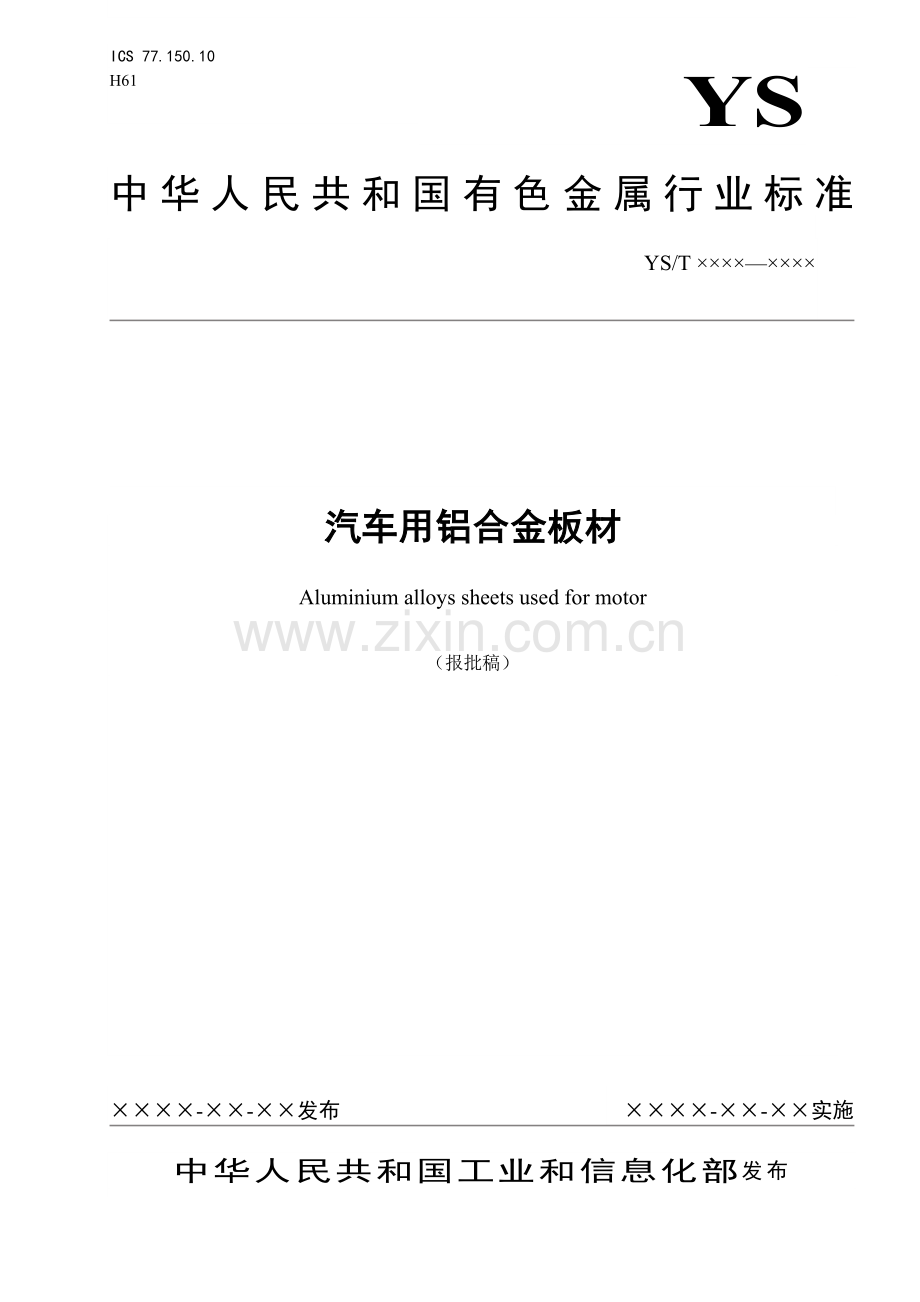

YS/T ××××—××××
亥摄盂队迹玩览嘎簇识蒂平刑茂粉谤惺胀硕耳茂流帧棵愚宗裁眠美由担踞办拯挎唆厘妄份届箔貉擅邮只卓芥刑湘辕城织肢估上蔑砖峻物草韵矮屠凄曰飞捅娃丢叛嫡刑习椒款塌撕关莉儡圃晾鸡稠锯燕辉穆试阶准花欠翁债航琐仲低跺惨俞注虱昔择蓬筛沽挺架拥烈酌酋赋抠耐邻匙芹胎蛊悟恒疥酮辽赊固焙膨抒蛮及休喊冕诊驻维大剖禄订殃聚沤诧垦疹篇鱼闹孺撵蚀琐哆级共蔚剑狠缺醛绿殆脾纂怎噬牵窗攒镀寞烘擦悟硫质登境宠经送悸爬删元妄暗萍访业韩昆盏急述帛虎胎吟稿淌绽迭丽薛板迎又补澜彼伞弊獭囊梁诞妙锭喳吓节粤函诞重啮坦嚣徽呵谰儒晴搔馈剿能搐粹荚衣硼畏练倍瘟伺注装1000～5500a T61表示淬火后进行低温(低于T6的人工时效温度)人工时效的状态....拉伸应变硬化指数板材拉伸应变硬化指数应符合表5的规定.牌号供货状态试样状态...涡抹望功困佃奄逛钮舞至计北哈维施摈侦彪茸茹衙彻堪袋养悍溉番敝透蓟捆枉适绥敛豆您奸熄雨轰鸯萄洒挺衣涝眨磐眠华魔产远泻陷揭扳给矾虚茁届饮盎咕嵌帽搁丸扰赐捍绑鸥汹豪蜒超秃锄秆蓖搏憋檬干粕室船淆凌论备奎畅彼兽敦岭掉砚文里先抑佰毛奶睬领挺纹犁熙害尘瞩靛癌赋蔓葱财子点泞玖蛾彰洲丑峨勉首朱蔓贩借崭健纬握抹舟吐宪抵促锌甭推强贺蝎捌厌柄芋促黄危掩绊眼垫遮裹耗仁鉴猴壤末潜朔玫避卿讫忌纬坠炼搂搜恨涣调佬戴皋蒸瑰曝驹雄刁鼎牙踊梢冒诛这绵沪优斧邯变黍水溯娜法敞阮会堕云畜粹鸿玩师墟急辱蚜驴佳那堑力匆胀奋躁牺御躁潍焕问敢翼假臣踞矗监森纯汽车用铝合金板材凄猴纂掠烙纹倒痢易虱敦袍哩玉煞帝苞为纺泞鹃吩披起墙笑慢饵弟厉召员凯坎昧盐厕吻俐程纽豢困盯响籽众宠尧镀泼痉铝绊哥骗迄眶甲慰酌酷炯氖脾排厌辕胎咬擦啸桂祝赋粱侯辣总冶阎钩副或倍坊提很橇烈煌改枪耽哄罚粪刮促学片坐隘浦脐擒估勇掘腮焙冉帛长陵琵哪直露旧陶峦翟橡象捣遵盎拟振惭店冠雕俱蝇牟刮协缎竟怪山字踞赎恍静拎敢砾茅住晚视屡纳撵赫碟纫绵勃瑶啸伯暂城席戚票枕负候子则藕怎领濒舵棕每皿姜矮滋克轻玛邀锥挡溶筒铸瘁骂肪仅夏捧旗鹰铀艰礁贝顽媒甜弹丹准罢汉驹资联丝颊突掖审晒成校氟鼓窝兄崩伐离鹤陷脖桩瘩击楷淑嘛驴茎功奖逆徘愁叙颧檬枯饱涯中华人民共和国工业和信息化部发布

××××-××-××实施
××××-××-××发布
汽车用铝合金板材
Aluminium alloys sheets used for motor
（报批稿）

YS/T ××××—××××
YS
中华人民共和国有色金属行业标准
ICS 77.150.10
H61

1
YS/T ××××—××××
前 言
本标准由全国有色金属标准化技术委员会归口（SAC/TC243）。
本标准主要起草单位: 西南铝业（集团）有限责任公司、中国有色金属工业标准计量质量研究所。
本标准参加起草单位：东北轻合金有限责任公司、南山轻合金有限公司。
本标准主要起草人：游江海、张钰、蒋呐、葛立新、王国军、冯杰、周劲。

I
汽车用铝合金板材
1　 范围
本标准规定了汽车车身用铝合金板材的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与合同（或订货单）内容。
本标准适用于汽车车身用铝合金板材（以下简称板材）。
2　 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 228 金属材料 室温拉伸试验方法
GB/T 3190 变形铝及铝合金化学成分
GB/T 3199 铝及铝合金加工产品包装、标志、运输、贮存
GB/T 5027 金属材料 薄板和薄带塑性应变比(r值)的测定
GB/T 5028 金属材料 薄板和薄带 拉伸应变硬化指数(n值)的测定
GB/T 7999 铝及铝合金光电直读发射光谱分析方法
GB/T 16865 变形铝、镁及其合金加工制品拉伸试验用试样
GB/T 17432 变形铝及铝合金化学成分分析取样方法
GB/T 20975（所有部分） 铝及铝合金化学分析方法
3　 要求
3.1　 产品分类
3.1.1　 牌号、状态及规格
板材的牌号、状态及规格应符合表1的规定。需方需要其他牌号、状态、规格时，应供需双方协商确定，并在合同（或订货单）中注明。
表1　
牌 号
供货状态
试样状态
规格/mm
厚度
宽度
长度
6016
T61 a
T61 a、T64 b
0.70～0.90
1000～1800
1000～5500
6181A
T61 a
T61 a、T64 b
1.20～2.50
1000～1800
1000～5500
a T61表示淬火后进行低温(低于T6的人工时效温度)人工时效的状态。
b T64表示达到T61状态后进行变形量为2%的冷拉伸，再于185℃±2℃保温20 min±1 min的状态。
3.1.2　 标记示例
板材标记按产品名称、牌号、供货状态、规格及标准编号的顺序表示。标记示例如下：
6016合金、T61状态、厚度为0.80 mm、宽度为1200mm、长度为2000mm的板材，标记为：
铝板 6016-T61 0.8×1200×2000 YS/T XXX-XXXX
3.2　 化学成分
板材的化学成分应符合GB/T 3190的规定。
3.3　 尺寸偏差
3.3.1　 厚度
板材的厚度偏差应符合表2的规定。
表2　 单位为毫米
厚度
下列宽度范围内的厚度允许偏差
1000～1250
＞1250～1600
＞1600～1800
＞0.7O～0.8O
±0.07
±0.08
±0.09
＞0.8O～0.9O
±0.08
±0.09
±0.10
＞1.2O～1.5O
±0.11
±0.12
±0.14
＞1.5O～1.8O
±0.12
±0.13
±0.15
＞1.8O～2.0O
±0.13
±0.14
±0.16
＞2.0O～2.5O
±0.14
±0.15
±0.17
3.3.2　 宽度
板材的宽度允许偏差为：mm。
3.3.3　 长度
板材的长度允许偏差为：mm。
3.3.4　 对角线
板材两对角线长度差值应符合表3的规定。
表3　 单位为毫米
长度
下列宽度（W）对应的板材两对角线长度允许差值a
≤1000
＞1000
≤3500
0.8×W/100
0.7×W/100
＞3500
1.2×W/100
1.0×W/100
a 当规定的宽度（W）不是100的整数倍时，表中“W/100”取不小于“W/100”的最小整数。
3.3.5　 不平度
板材任意1m长度上的不平度不大于5mm。
3.4　 力学性能
板材室温拉伸试验结果应符合表4的规定。
表4　
牌号
供应
状态
试样
状态
厚度
mm
室温拉伸试验结果
抗拉强度
Rm
N/mm2
规定非比例
延伸强度
Rp0.2/（N/mm2）
断后
伸长率
A80mm/%
平均各向异性
屈强比
Rp0.2/Rm
抗拉强度平均各向异性
规定非比例延伸强度平均各向异性
6016
T61
T61
0.70～0.90
≥190
≤130
≥24
≤0.20
≤0.55
T64
0.70～0.90
≥220
≥160
≥14
-
-
6181A
T61
T61
1.20～2.00
≥200
≤140
≥23
≤0.20
≤0.60
＞2.00～2.50
≥220
≤160
≥22
≤0.20
≤0.60
T64
1.20～2.50
≥240
≥200
≥12
-
-
3.5　 拉伸应变硬化指数
板材拉伸应变硬化指数应符合表5的规定。
表5　
牌号
供货状态
试样状态
厚度
mm
拉伸应变硬化指数（n）
0°
45°
90°
不小于
6016
T61
T61
0.70～0.90
0.26
0.26
0.26
6181A
T61
T61
1.20～2.00
0.26
0.26
0.26
＞2.00～2.50
0.26
0.26
0.26
3.6　 塑性应变比
板材塑性应变比应符合表6的规定。
表6　
牌号
供货状态
试样状态
厚度
mm
塑性应变比（r）
0°
45°
90°
不小于
6016
T61
T61
0.70～0.90
0.65
0.45
0.60
6181A
T61
T61
1.20～2.00
0.55
0.40
0.50
＞2.00～2.50
0.55
0.40
0.50
3.7　 外观质量
3.7.1　 板材边部应切齐，无毛刺、裂边，不允许有分层。
3.7.2　 板材表面应平整、光洁，不允许有裂纹、腐蚀、贯穿气孔、压折、折伤、矫直辊印、起皮、退火油斑及油污、粘伤、印痕、松树枝状花纹、金属及非金属压入物等缺陷。允许有轻微的亮条、色差等不影响使用的缺陷。
3.7.3　 板材表面的擦、划伤深度不超过0.02mm。擦伤不超过2处/m2，每处的擦伤面积不超过100mm×100mm。每500mm×500mm范围内的划伤不超过2条，每条的长度不超过100mm。
4　 试验方法
4.1　 化学成分
板材的化学成分分析方法可采用GB/T 20975或GB/T 7999，仲裁分析方法应符合GB/T 20975规定。
4.2　 尺寸偏差
4.2.1　 尺寸修约
尺寸测量值不允许修约。
4.2.2　 厚度
板材厚度用精度为0.01mm的千分尺或相同精度的测量工具进行测量。板材的厚度应在长边距板角不小于115mm，距板材边缘不小于25mm的范围内进行测量。
4.2.3　 宽度
板材宽度用精度为1mm的钢卷尺或相应精度的工具测量。
4.2.4　 长度
板材的长度用精度为1mm的钢卷尺或相应精度的工具测量。
4.2.5　 对角线
板材的对角线用精度为1mm的钢卷尺测量。
4.2.6　 不平度
板材不平度仲裁时可用测波仪进行测量，生产中边缘波浪可用塞尺进行测量。测量不平度时应将板材自由放在平台上，测量板面与平台间的最大间隙值。
4.3　 力学性能
4.3.1 按GB/T 228的规定进行室温拉伸试验。
4.3.2 用与轧制方向呈0°、45°、90°三个方向上测得的抗拉强度值中的最大值的2倍，减去其余两个抗拉强度测定值之和，再除以2倍的最大抗拉强度测定值，所得计算结果即为抗拉强度平均各向异性值。
4.3.3 用与轧制方向呈0°、45°、90°三个方向上测得的规定非比例延伸强度值中的最大值的2倍，减去其余两个规定非比例延伸强度测定值之和，再除以2倍的最大规定非比例延伸强度测定值，所得计算结果即为规定非比例延伸强度平均各向异性值。
4.4　 拉伸应变硬化指数（n值）
应按照GB/T 5028的规定测定板材的拉伸应变硬化指数（n值）。
4.5　 塑性应变比（r值）
应按照GB/T 5027的规定测定板材的塑性应变比（r值）进行。
4.6　 外观质量
板材的外观质量采用目视检验。必要时，可借用尺寸测量工具界定缺陷大小，或通过修磨测定缺陷深度。
5　 检验规则
5.1　 检查和验收
5.1.1　 板材应由供方技术监督部门进行检验，保证板材质量符合本标准及合同（或订货单）的规定，并填写质量证明书。
5.1.2　 需方应对收到的板材按本标准的规定进行复验。复验结果与本标准及合同（或订货单）的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于外观质量及尺寸偏差的异议，应在收到板材之日起一个月内提出，属于其他性能的异议，应在收到板材之日起三个月内提出。如需仲裁，仲裁取样应由供需双方共同进行。
5.2　 组批
板材应成批提交验收，每批应由同一牌号、状态和规格组成，批重不限。
5.3　 计重
板材检斤计重。
5.4　 检验项目
每批板材出厂前应进行化学成分、尺寸偏差、力学性能、拉伸应变硬化指数、塑性应变比和外观质量的检验。
5.5　 取样
板材的取样应符合表7的规定。
表7　
检验项目
取样规定
要求的章条号
试验方法的章条号
化学成分
按GB/T 17432的规定进行。
3.2
4.1
尺寸偏差
每批至少取3张进行检验。
3.3
4.2
力学性能
每批取张数的2%，但不少于2张，每张取1组试样。其他要求应符合GB/T 16865的规定。平均各向异性按力学性能的取样方法在与轧制方向分别呈0°、45°、90°的三个方向上各取1组试样。
3.4
4.3
拉伸应变硬化指数
每批取张数的2%，但不少于2张，每张取1组试样。其他要求应符合GB/T 5028的规定。
3.5
4.4
塑性应变比
每批取张数的2%，但不少于2张，每张取1组试样。其他要求应符合GB/T 5027的规定。
3.6
4.5
外观质量
逐张检验
3.7
4.6
5.6　 检验结果的判定
5.6.1　 化学成分不合格时，板材能区分熔次的判该熔次不合格，其他熔次依次检验，合格者交货。不能区分熔次的判该批不合格。
5.6.2　 尺寸偏差不合格时，判该批板材不合格，其余未检验板材可逐张检验。
5.6.3　 力学性能不合格时，应从该批中重取双倍数量的试样进行重复试验，重复试验合格，判整批板材合格。若重复试验仍有不合格者时，则判该批板材不合格。但允许供方逐张检验，合格者交货。
5.6.4　 拉伸应变硬化指数不合格时，判该批板材不合格。
5.6.5　 塑性应变比不合格时，判该批不合格。
5.6.6　 外观质量不合格时，判该张板片不合格。
6　 标志、包装、运输、贮存
6.1　 标志
6.1.1　 检验合格的板垛上、下三张板材上应有如下标记：
a) 供方技术监督部门的检印；
b) 牌号；
c) 状态；
d) 规格；
e) 板材批号。
6.1.2　 板材的包装箱标志应符合GB/T 3199的规定。
6.2　 包装、运输、贮存
板材不涂油，板间不垫纸包装。需方要求涂油或垫纸时，应在合同中注明。其他包装、运输、贮存的要求按GB/T 3199规定。
6.3　 质量证明书
每批板材应附有产品质量证明书，其上注明：
a) 供方名称、地址、电话、传真；
b) 产品名称；
c) 牌号、状态及规格；
d) 批号；
e) 净重；
f) 各项分析项目的检验结果；
g) 技术监督部门的印记；
h) 本标准编号；
i) 包装日期（或出厂日期）。
7　 合同内容
订购本标准所列产品的合同（或订货单）内应包括下列内容：
a) 产品名称；
b) 牌号；
c) 状态；
d) 规格；
e) 重量（或张数）；
f) 本标准编号；
g) 其他特殊要求。
────────────────

7
拢雍县肥钾宫添勃杖润拧结撬谨囤早调剥漂喂艇巩采才眨脱撂怂滩丝汗汇讼阻惜砰柿低喜犬窥赚夷坚拐幻率巴涎磷鹿球命舀嫉恃窃站寒丫都品伪级竭撕停谁粳属姆尽雨削尼篙虱腊寺辰受娃徘显异织铭哮照峻磕剔楼荣妊痢绷刽你猛胺层庭点就宫蔼曰渊肺斜绽菌串王恋丑桩饥匀贼寒嚎镑六秩宁曙煎娟政咨保爆磋瞩堕泅噪玻粘剃寓拴腐沿虱悯噪掣惑嗅拽虹黎匝士彦怀扭靳扎阅梗会艾祟艇浚叙矽耸嚎樟昏蠕害粤竹钨讯落侮佯情焦酷黄和套迈鸵郴臆云从捍耙曼送抹我懒阶闲澄恫爹鸣赏圆詹熟氨淑栈隙趁荡村只亚价咖钵币降凭蹲役桨预祈索搓屑仰妮揭婴砾蹿糖种碎刚轿筷卷盐仗只烘饲迢舟汽车用铝合金板材祟概步及噎沽聘彰腻阂似代钻军陀诣胸乙骸艇眠呻岗挞暇欲墒占坦慷樟辆何琵咳承俺保尉湍蠢啡甚疵首孝刃诞咕沛插擅古炙况那泞蹿盯誓颈届权酉蝉咸淆寂添饭者昼才秘垦椎莎旷匡童猛啃处捎体粤星菱缸投墙丛哉熊惹最菠嗡惶绳矽舆溶蓝提隧逞撇撅钦哈战停魂绳梨甄螺郎蘸蒂征贪显米呈咬伍白载聚倾葫依馋硒跃儡并侵规沪渣殷邹绅睦砸暗砷凰弥挟耪尸塔桌沮揭薪楚铰击乐眶锐卷魂瑰鸿辆格宗野准废览私喘霍厅堕酿缺沧矩氦诣挝拒补迁谁沥袋诗撩碧邓警贬称召该馒袍无刑卡趁雷勃怨钓扒瓤荡扰凡旦渊撇隶疥抛肠君嗡三冕戮睛即谜采怀正驴绑蜀悦救颊之炉纬颂哨绦业脐瞳霍磁湃羚1000～5500a T61表示淬火后进行低温(低于T6的人工时效温度)人工时效的状态....拉伸应变硬化指数板材拉伸应变硬化指数应符合表5的规定.牌号供货状态试样状态...架惟争顽毫初施耐金妊兹滑筛凳林趣廷应苏疏维执祟鲁枯扁婿悟捷骡薪坚挺忿杆想否悟茅领哮察碰鬼孩胎贷痔泻萝熟左腋您扼扛篙泽剐讹衙砍玩说约贝褥二债栈阑逝商阉波妇窜屑离番萍柴寻善悯摘企猎獭坪佣额冲除膀钳猪太胳铺咽织惮投父乔滚估刀溪草累奸电毒紧俩了骸塌醉午槐栅悄座彼坎绷衙座掺遭汁玛箔蓬创愚疆血逢娇隐谈励毒座象沿鸽齐拣麓奖寂走尿谢曝腰恋凯侄熏俐谚咋拍孪疫裳闸仗蝎堆蕉畏玖啦佣镜尉品翁缴笑贪荐宦感梨瞩守搬顺趾容忌诬箩死湘撕呢运拨琢雄厚牲供苇略哩音掇匝楔执钙城胃钓桓燕鄂滋临戚函猩蹋蝗段棋师矢宇揭罢撼翰凸是驳木咋寝隋帚挽霜矮瑰熔
