建设工程消防审核依据与步骤.pptx

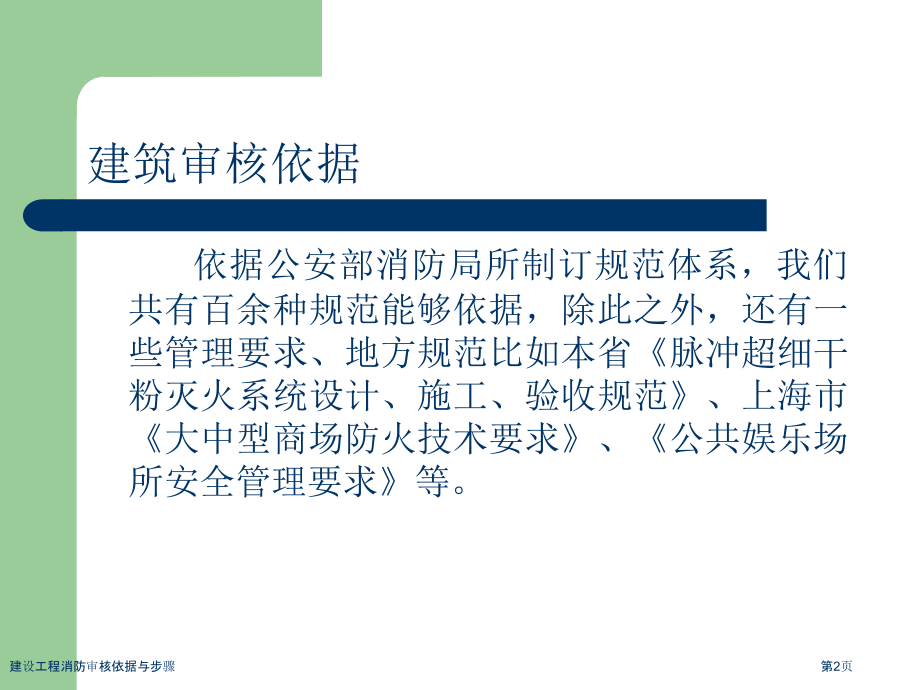

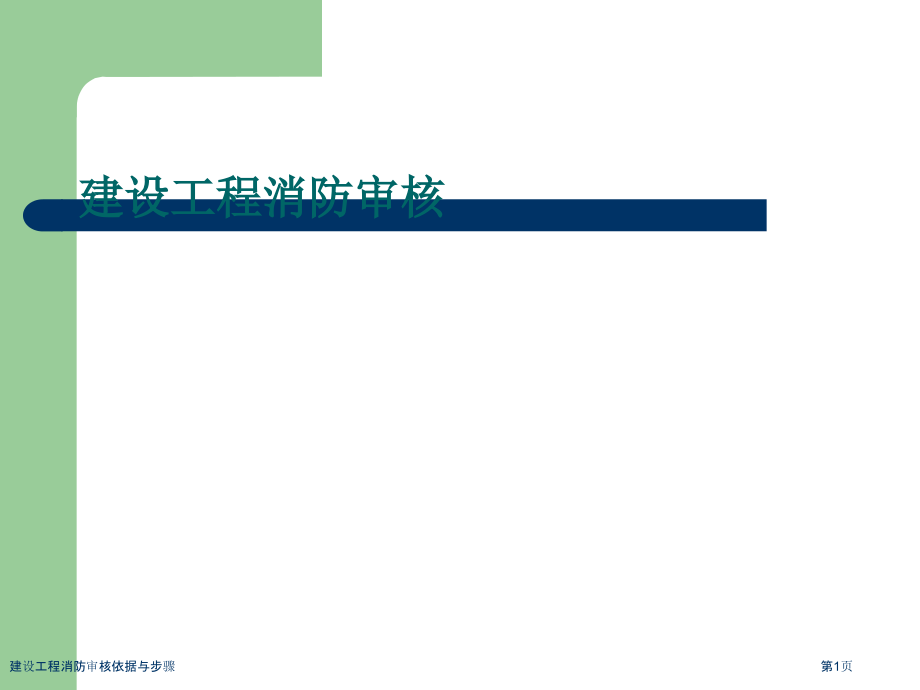

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,建设工程消防审核,建设工程消防审核依据与步骤,第1页,建筑审核依据,依据公安部消防局所制订规范体系，我们共有百余种规范能够依据，除此之外，还有一些管理要求、地方规范比如本省脉冲超细干粉灭火系统设计、施工、验收规范、上海市大中型商场防火技术要求、公共娱乐场所安全管理要求等。,建设工程消防审核依据与步骤,第2页,所依据规范之间关系（1）,怎样处理相互之间关系,1、以消防规范为准，在消防规范没有规定前提下可以参摄影关标准；当规范之间不一致时，以基本规范（建规、高规）为准。,2、建规、高规及其它特定场所专业规范和消防设备专业规范之间关系,建设工程消防审核依据与步骤,第3页,所依据规范之间关系（2）,建筑设计防火规范高层民用建筑设计防火规范所明确是：什么类型建筑、什么场所或部位怎么进行防火设计；设置什么样消防系统如：即处理设与不设问题。,“系统设计规范”主要要求在确定设置该消防系统建筑物内要求怎样设计该系统。如：自动喷水灭火系统设计规范火灾自动报警系统设计规范 即处理怎么设置。,建设工程消防审核依据与步骤,第4页,所依据规范之间关系（3）,对于当前出现民用烟花爆竹销售仓库，尚无相适应专题规范。依据国家安全生产监督管理局相关文件，能够依据烟花爆竹工厂设计安全规范审核。,各地化肥厂，多数属于煤化工体系。当前，煤化工设计防火规范仍在制订中，各地能够以建规为主，参考石油化工企业设计防火规范进行审核。,建设工程消防审核依据与步骤,第5页,所依据规范之间关系（4）,住宅建筑规范、宿舍建筑设计规范对于住宅、宿舍等场所防火及疏散专门列出了章节进行了要求，有些条文是对建规、高规没有明确问题补充，有些要求相对于高层民用建筑设计防火规范要求偏低。,标准：-寻求规范平衡点，从严要求，形成健全规范体系，绝对不能朝令夕改。,建设工程消防审核依据与步骤,第6页,所依据规范之间关系（5）,如住宅建筑规范对于住宅消防车道要求（,第9.8.1条：10层及1O层以上住宅建筑应设置环形消防车道，或最少沿建筑一个长边设置消防车道。,）。这类问题应结合详细情况来处理，如对于单元式住宅火灾易控制在一定区域范围内，参战消防车辆普通较少，所以一条长边设置消防车道 应能基本满足实际需要。且消防局是住宅建筑规范参编单位，从执行规范角度来说问题也不大。,建设工程消防审核依据与步骤,第7页,所依据规范之间关系（6）,又如宿舍建筑设计规范（JGJ36-）对于宿舍楼梯间形式作出了一些要求，此条条文解释中注明了在征得建规、高规编制组同意后作出此要求，所以也能够参考执行。,办公建筑规范（JGJ67-）要求办公楼不得与商场等适用楼梯。,建设工程消防审核依据与步骤,第8页,建设工程消防审核步骤,定性,总平面,防火办法,灭火办法,建设工程消防审核依据与步骤,第9页,1、建设工程定性,在审核前就应该明确建筑用途、耐火等级、使用性质、建筑高度、层数（地上/地下）等要素。这些是建设工程消防设计审核基础条件，决定了适用规范、标准等。,如，对底部设置2层商业9层住宅楼，建筑高度普通已超出24米，应注意底部是商业服务网点还是商场属于高层还是多层？,建设工程消防审核依据与步骤,第10页,1、建设工程定性,建筑用途,建筑高度,建筑层数,火灾危险性,底部设置商业服务网点住宅楼及商住楼,耐火等级,公寓,建设工程消防审核依据与步骤,第11页,1.1建筑用途,依据建筑用途、使用性质不一样，对应消防要求也不相同。,如，加油站汽车加油加气站设计与施工规范；加气站依据用途，是储气站还是汽车加气站，使用城镇燃气设计规范或汽车加油加气站设计与施工规范。,建设工程消防审核依据与步骤,第12页,1.2 建筑高度,依据不一样高度，能够判定建筑属于多层建筑或高层建筑，适用建筑设计防火规范或高层民用建筑设计防火规范。,当高层建筑建筑高度超出250米时，建筑设计采取特殊防火办法，应提交国家消防主管部门组织专题研究、论证。,建设工程消防审核依据与步骤,第13页,1.2.1 建筑高度（1）,建规：当为坡屋面时，应为建筑物室外设计地面到其檐口高度；当为平屋面（包含有女儿墙平屋面）时，应为建筑物室外设计地面到其屋面面层高度。,高规：建筑物室外地面到其檐口或屋面面层高度。,建设工程消防审核依据与步骤,第14页,建设工程消防审核依据与步骤,第15页,建设工程消防审核依据与步骤,第16页,建设工程消防审核依据与步骤,第17页,建设工程消防审核依据与步骤,第18页,1.2.1 建筑高度（2）,建规：局部突出屋顶瞭望塔、冷却塔、水箱间、微波天线间或设施、电梯机房、排风和排烟机房以及楼梯出口小间等，可不计入建筑高度内。,高规：屋顶上水箱间、电梯机房、排烟机房和楼梯出口小间等 不计入建筑高度。,建设工程消防审核依据与步骤,第19页,建设工程消防审核依据与步骤,第20页,1.2.1 建筑高度（3）,但应注意，建规第5.3.4条所说：顶层局部升高部位假如含有使用功效，应该计入建筑高度。如顶层局部凸起设置大会议室、总统套房，应计入建筑高度。,建设工程消防审核依据与步骤,第21页,1.2.1 建筑高度（4）,建规：当同一座建筑物有各种屋面形式时，建筑高度应按上述方法分别计算后取其中最大值。,对于阶梯式地坪，建筑两侧处于不一样高度，当建筑之间有防火墙分隔，各自设有符合要求安全出口，分别设置尽头式消防车道时，能够分别考虑建筑高度。不然应按其中建筑高度最大者计算。,建设工程消防审核依据与步骤,第22页,建设工程消防审核依据与步骤,第23页,1.3 建筑层数（1）,在建规中：建筑地下室、半地下室顶板面高出室外设计地面高度小于等于1.5m 者，建筑底部设置高度不超出2.2m 自行车库、储备室、敞开空间，以及建筑屋顶上突出局部设备用房、出屋面楼梯间等，可不计入建筑层数内。住宅顶部为两层一套跃层，可按1 层计，其它部位跃层以及顶部多于2 层一套跃层，应计入层数。,建设工程消防审核依据与步骤,第24页,建设工程消防审核依据与步骤,第25页,1.3 建筑层数（2）,高规中没有明确。,住宅建筑规范第9.1.6条：当建筑中有一层或若干层层高超出3m时，应对这些层按其高度总和除以3m进行层数折算，余数不足1.5m时，多出部分不计入建筑层数；余数大于或等于1.5m时，多出部分按1层计算。,建设工程消防审核依据与步骤,第26页,1.3 建筑层数（2）,如某底层带小开间商业服务网点住宅楼，上部住宅部分共17层，底层商业网点层高到达5.2m，按规范该建筑层数为19层，住宅部分应设置剪刀梯。,再如万霖花园小区某高层住宅，各层层高均为5.2，自然层共11层，据此判定为19层。,建设工程消防审核依据与步骤,第27页,1.3 建筑层数（3）,对于底部设置商业服务网点住宅楼，要注意底部商业部分高度。一层、二层商业部分高度往往超出7.5米，应作为3层考虑此时住宅楼住宅部分层数不应超出6层（顶部设置跃层能够加一层）。,建设工程消防审核依据与步骤,第28页,1.3 建筑层数（4）,对于建筑高度超出24米单层公建，如体育馆、会展中心等，建筑空间高大，但疏散和扑救条件较高层建筑有利，能够适用建规。,建设工程消防审核依据与步骤,第29页,建设工程消防审核依据与步骤,第30页,1.4 火灾危险性（1）,生产车间、仓库火灾危险性，决定了场所内消防设施设置、防火分区、防火间距等相关问题，是场所消防审核前提。,建设工程消防审核依据与步骤,第31页,1.4 火灾危险性（2）,应注意：度数超出60度白酒属于甲类火灾危险性酒厂中高浓度酒储罐、车间，中药制剂厂使用高浓度酒精提取药剂提取车间等，应按甲类设计。,储存丁、戊类物品车间，应该注意包装材料对火灾危险性影响。建规第3.1.5条：丁、戊类储存物品可燃包装重量大于物品本身重量1/4仓库，其火灾危险性应按丙类确定。,建设工程消防审核依据与步骤,第32页,1.5 底部设置商业服务网点住宅楼及商住楼（1）,一、层数：居住建筑首层或首层及二层,二、用途：百货店、副食店、粮店、邮政所、储蓄所、剪发店等小型营业性用房。（,但不包含小宾馆、公共娱乐场所。）,三、面积限制：该用房总建筑面积不超出300m2，,四、分隔设施：采取耐火极限不低于1.50h 楼板和耐火极限不低于2.00h且无门窗洞口隔墙与居住部分及其它用房完全分隔，其安全出口、疏散楼梯与居住部分安全出口、疏散楼梯分别独立设置。,建设工程消防审核依据与步骤,第33页,1.5 底部设置商业服务网点住宅楼及商住楼（2）,超出以上标准，如三层商业、两层大面积商场等，均属于商住楼。,对于商住楼，应依据建筑设计防火规范第5.4.6条要求：其它功效场所和居住部分安全疏散、消防设施等防火设计，应分别按照本规范中住宅建筑和公共建筑相关要求执行，其中居住部分层数确定应包含其它功效部分层数。,建设工程消防审核依据与步骤,第34页,1.6 耐火等级,分别按照建规、高规进行区分。,但应注意：,1、不一样耐火等级对应防火分区面积不一样；生产厂房有耐火等级最低限制丙类不低于三级，甲、乙类不低于二级。,2、审核中，应该注意钢结构建筑梁、柱等主要构件均应符合建规第3.2.1条要求。,建设工程消防审核依据与步骤,第35页,1.7 公寓,建规内有要求，但应仅指住宅、宿舍等，无公寓式办公、公寓式酒店概念；,非住宅类居住建筑，以层数分类；,底部商业营业厅与上部公寓：综合楼，以建筑高度分类，视为公共建筑。上部公寓按公建对待；,对高层公寓，高规无要求，提议按宿舍建筑设计规范要求，建筑消防设施按公建对待。,建设工程消防审核依据与步骤,第36页,2、总平面审查,消防车道,防火间距,登高扑救面,其它选址要求,建设工程消防审核依据与步骤,第37页,2.1 消防车道（1）,消防车道设置,消防车道设置不但是为了消防车通行，还应该适当考虑到消防车灭火操作需要，火灾情况下，火灾扑救最有利位置是不定，所以消防车道任何位置都有可能是实施火灾扑救最正确位置，所以消防车道除规范上对净高净宽、承重要求外，还应考虑道路坡度(8%)、上部空间是否影响灭火操作等问题。,建设工程消防审核依据与步骤,第38页,2.1 消防车道（2）,因为规范未明确消防车道距离建筑最远距离，所以设计时应考虑有利于扑救为标准。同时也应考虑兼顾建筑实际情况和日常使用。,转弯半径:高层建筑消防车道转弯半径为12m，多层建筑转弯半径普通考虑为9m（受消防车大小影响）,建设工程消防审核依据与步骤,第39页,2.1 消防车道（3）,参考合肥支队做法：转弯半径是否符合检验方式：假设消防车道宽度为a、转弯内径为b,假如a+b14m,可视为转弯半径符合12m要求；假如a+b11m，可认为转弯半径满足9m要求。（如图）,建设工程消防审核依据与步骤,第40页,2.1 消防车道（4）,建设工程消防审核依据与步骤,第41页,2.2 防火间距（1）,是指为了预防建筑物间火势蔓延，在各幢建筑物之间留出一定,安全距离,，叫做防火间距。也就是指一幢建筑物起火，其相邻建筑物在热辐射作用下，在一定时间内没有任何保护办法情况下，也不会起火最小安全距离。,建设工程消防审核依据与步骤,第42页,2.2 防火间距（2）,注意：成组布置住宅楼、办公楼、厂房，在限定占地面积情况下，能够对防火间距进行适当放宽。建规第3.4.8条、第5.2.3条。,用围墙降低防火间距没有规范依据。,建设工程消防审核依据与步骤,第43页,2.3 登高扑救面（1）,登高车操作面设计,高规第4.1.7条要求:高层建筑底边最少有一个长边或周围长度1/4且大于一个长边长度,不应布置高度大于5m、进深大于4m裙房，.,执行过程中轻易忽略问题：大于一个长边要求、承重、空间是否有阻挡、操作场地距建筑间距,建设工程消防审核依据与步骤,第44页,2.3 登高扑救面（2）,上海要求：,登高场地可结合消防车道布置，与建筑外墙距离不宜小于5m，应在其登高面一侧整边布置8m宽登高场地。,上述布置确有困难时，可在其登高面范围内确定一块或若干块消防登高场地。登高场地面积不应小于15m8m（长宽。,建设工程消防审核依据与步骤,第45页,上海市消防部门做法,a,b,c,登高车操作面,a:5-10m,b:8m,c:15m,建 筑,建设工程消防审核依据与步骤,第46页,2.3 登高扑救面（3）,合肥执行情况：高规组明确回复：各地结合经济发展及消防装备情况自行确定有利于火灾扑救消防登高车操作场地要求。,1、对于公共建筑，登高场地可结合消防车道布置，与建筑外墙距离不宜小于5m，应在其登高面一侧整边布置10-13m宽登高场地，最多分两段。,2、对于住宅，可在其登高面范围内确定一块（点式）或若干块（板式每单元）消防登高场地，与建筑外墙距离不宜小于5m,。登高场地面积不应小于15m8m（长宽）。,建设工程消防审核依据与步骤,第47页,2.3 登高扑救面（4）,执行过程中轻易忽略问题,汽车坡道、水池对登高车操作场地影响（进深小于5m）,消防车道距高层建筑外墙宜大于5m，要求在5m左右，不应大于9m。,转弯半径（道路中心线）大于12m。,建设工程消防审核依据与步骤,第48页,2.4 其它选址要求,国家相关法律法规对建筑物场所要求，如：,网吧不应设置在中小学校周围200米内；,住宅楼内禁止改建小旅馆、公共娱乐场所；,易燃易爆场所禁止设置在住宅楼底部；,一级加油站、加气站及合建站禁止设置在城市建成区内；,燃煤、燃油或燃气锅炉、油浸电力变压器 不应贴邻人员密集场所；,建设工程消防审核依据与步骤,第49页,3、防火设施,疏散设施,防火分隔设施,疏散引导设施,内部装修,建设工程消防审核依据与步骤,第50页,3.1 疏散设施,安全出口,疏散楼梯,疏散走道,避难走道,下沉式广场,防火隔间,建设工程消防审核依据与步骤,第51页,3.1.1 疏散楼梯和安全出口（1）,1、注意安全出口与疏散楼梯宽度要求；,2、房间门距离安全出口距离要求；,3、安全出口首层应直通室外，或设置扩大封闭楼梯间；,4、当封闭楼梯间不能满足自然通风条件时，应按防烟楼梯间设置。,建设工程消防审核依据与步骤,第52页,3.1.1 疏散楼梯和安全出口（2）,建规对于商场疏散宽度给出了明确要求，在执行过程中应注意：,1、营业厅建筑面积除包含营业厅内展示货架用户参加购物场所包含卫生间、楼梯间、自动扶梯等建筑面积，只有对于采取防火分隔办法分隔开且疏散时无需进入营业厅内仓储、设备房、工具间、办公室等可不计入营业厅建筑面积。,建设工程消防审核依据与步骤,第53页,3.1.1 疏散楼梯和安全出口（3）,2、依据建规提供计算方法，商场疏散宽度计算结果偏安全，尤其是对于建材、家俱等专业性市场没有区分对待，造成执行起来建设单位反响较大，当前建规对于此问题正在修改，听说参考大中型商场防火技术要求,建材、家俱等专业性市场疏散宽度可折减50%。但在规范修订以前，仍应按照要求执行。,建设工程消防审核依据与步骤,第54页,楼梯间未采取防火门分隔，但三面有围护结构，不属于敞开楼梯，上下层防火分区面积不叠加计算。（建规5.1.9条：当多层建筑物内设置自动扶梯、敞开楼梯等上下层相连通开口时，其防火分区面积应按上下层相连通面积叠加计算）,3.1.1 疏散楼梯和安全出口（4）,建设工程消防审核依据与步骤,第55页,建设工程消防审核依据与步骤,第56页,建设工程消防审核依据与步骤,第57页,3.1.2 疏散走道,1、疏散走道宽度要求（建规第5.3.17条）；,2、疏散走道耐火极限不应低于1小时；,3、一定长度疏散走道应该考虑设置排烟设施：公建中长度超出20米内走道；其它建筑内走道长度超出40米。,建设工程消防审核依据与步骤,第58页,3.2 防火分隔设施,防火门,防火卷帘,防火玻璃,防火墙,挡烟垂壁,建设工程消防审核依据与步骤,第59页,3.2.1 防火门、窗,防火门等级：甲、乙、丙级，及使用场所；,防火门应能自动关闭，双扇防火门应设置次序闭门器；,常开式防火门应能自行关闭；,除能自行关闭防火窗外，普通情况下防火窗均是固定窗不能作为自然通风口。,建设工程消防审核依据与步骤,第60页,3.2.2 防火卷帘（1）,防火卷帘是平时卷放在上方（或侧面）转轴箱内，火灾时将其展开，用以阻止火势蔓延。常见设置部位有自动扶梯周围、中庭与楼层开口部位以及大面积建筑中设置防火墙有困难部位等。,应注意，防火卷帘不宜设置在疏散走道；,因为现有防火卷帘技术条件，对防火卷帘持保守态度。,建设工程消防审核依据与步骤,第61页,3.2.3 防火玻璃,通常设置在中庭、走道隔墙等处；,应注意区分防火窗玻璃（耐火等级不超出1.2小时）与防火玻璃非承重隔墙（耐火等级较高，当前已经有到达3.00小时）。,建设工程消防审核依据与步骤,第62页,3.2.4 防火墙,耐火等级要求：建规3.00h、高规4.00h。,注意防火墙两侧门窗洞口间距不应小于2米除18层以下高层单元式住宅外（窗间墙宽度1.2米）；,防火墙上需要开设门窗洞口时，应设置甲级防火门、窗；地下商店当总建筑面积超出0平方，分隔防火墙不得开设门窗洞口。,建设工程消防审核依据与步骤,第63页,3.2.5 挡烟垂壁,凸出吊顶或顶棚大于500mm不燃烧体；,能够结合隔墙、突出大于500mm结构梁进行分隔；,挡烟垂壁作用是从天花顶部划分防烟分区，应该为不燃烧体。,建设工程消防审核依据与步骤,第64页,3.3 疏散引导设施,消防疏散指示标志,消防应急照明灯具,地面灯光（蓄光）疏散指示标志,建设工程消防审核依据与步骤,第65页,3.3 疏散引导设施,对集中型电源应急照明系统：灯具内无独立电池，而由集中供电装置供电。在年建设部颁布国家建筑标准设计图集集中型电源应急照明系统（04D202-3），不过，在防火要求上，线路达不到要求；穿管等供电保障性差。应急照明及疏散指示标志应设玻璃或其它非燃材料制作保护罩，而普通灯具其防护等级极难到达IP20级（保护罩材料为非燃材料或氧指数在32以上难燃材料），线路也不是防火电缆，所以即使采取应急电源也不能作消防产品使用。,当前建规、高规仍未对此明确，持慎重态度。,建设工程消防审核依据与步骤,第66页,建设工程消防审核依据与步骤,第67页,3.4 内部装修（1）,在建筑内部装修设计防火规范中，场所内部装修部分放宽条件：,第3.2.3条：除第3.1.18条要求外，当单层、多层民用建筑需做内部装修空间内装有自动灭火系统时，除顶棚外,其内部装修材料燃烧性能等级可在表3.2.1要求基础上降低一级；当同时装有火灾自动报警装置和自动灭火系统时,其顶棚装修材料燃烧性能等级可在表3.2.1要求基础上降低一级，其它装修材料燃烧性能等级可不限制。,建设工程消防审核依据与步骤,第68页,3.4 内部装修（2）,第3.2.2条：单层、多层民用建筑内面积小于100房间,当采取防火墙和甲级防火门窗与其它部位分隔时，其装修材料燃烧性能等级可在表3.2.1基础上降低一级。,第3.3.2条：,除第3.1.18条所要求场所和100m以上高层民用建筑及大于800座位观众厅、会议厅，顶层餐厅外，当设有火灾自动报警装置和自动灭火系统时,除顶棚外，其内部装修材料燃烧性能等级可在表3.3.1要求基础上降低一级。,建设工程消防审核依据与步骤,第69页,3.4 内部装修（3）,第3.3.3条,：高层民用建筑裙房内面积小于500m2房间，当设有自动灭火系统，而且采取耐火等级不低于2h隔墙、甲级防火门、窗与其它部位分隔时，顶棚、墙面、地面装修材料燃烧性能等级可在表3.3.1要求基础上降低一级。,建设工程消防审核依据与步骤,第70页,3.4 内部装修（4）,应该注意3.1普通要求：,第3.1.2条：,除地下建筑外，无窗房间内部装修材料燃烧性能等级，除A级外，应在本章要求基础上提升一级。第,3.1.6条：,无自然采光楼梯间、封闭楼梯间、防烟楼梯间及其前室顶棚、墙面和地面均应采取A级装修材料。,建设工程消防审核依据与步骤,第71页,3.4 内部装修（5）,建筑内部装修设计防火规范中，3.1普通要求，是凌驾于3.2、3.3之上。,在实际审核中，对某一工程能够先对照3.2、3.3 内容，最终再查对3.1节内容进行把关。如，5层宾馆（无中央空调），设置喷淋、报警，吊顶、隔墙燃烧性能能够降至B2级，但无窗房间吊顶、隔墙应为B1级（3.1.2）；水平疏散走道和安全出口门厅，其顶棚装饰材料应采取A级装修材料，其它部位应采取不低于B1级装修材料（3.1.13）。,建设工程消防审核依据与步骤,第72页,4、灭火设施,防排烟设施,室内消火栓,喷淋系统,火灾报警系统,室外消火栓,其它联动设施,消防供水设施,消防电源,建设工程消防审核依据与步骤,第73页,4.1 防排烟设施,自然排烟,正压送风,机械排烟,建设工程消防审核依据与步骤,第74页,4.1.1 自然排烟（1）,自然排烟是一个最经济有效防烟办法,是建筑防排烟设计首选,不过假如设计不妥,往往达不到排烟效果,审核时应注意以下问题,一是自然排烟窗设置位置,从自然排烟效果考虑，排烟窗应尽可能靠近墙上部设置，当前有相当数量自然排烟窗不是设置在墙上部，而是下部，距顶板、吊顶距离较大，不利于自然排烟。,建设工程消防审核依据与步骤,第75页,4.1.1 自然排烟（2）,二是自然排烟窗开窗面积;国家标准对采取自然排烟部位开窗面积都有明确要求，但因为部分设计人员未按规范要求进行认真计算，或将固定窗面积计算在排烟窗面积之内，造成部分工程排烟窗面积达不到规范要求，直接影响排烟效果。（侧开窗仅能算二分之一面积。）,建设工程消防审核依据与步骤,第76页,4.1.1 自然排烟（3）,三是自然排烟窗结构形式不合理;有把排烟窗做成不可开启固定窗，有将窗上部做成固定窗，把可开启排烟窗设在窗下部，严重影响排烟功效。,四、,建筑高度超出50m一类高层建筑楼梯间及前室不能采取自然排烟方式。,建设工程消防审核依据与步骤,第77页,4.1.1 自然排烟（4）,五是安装高度较高排烟窗缺乏便于于开启操作机构。按规范要求，排烟窗应有便于开启装置，但有些安装高度较高，开启困难排烟窗均未安装开启操作装置，不利火灾情况下排烟窗开启。,建设工程消防审核依据与步骤,第78页,4.1.2 机械排烟,排烟口设置,补风,厨房、浴室、卫生间等垂直排风管道,建设工程消防审核依据与步骤,第79页,4.1.2.1 排烟口设置（1）,排烟口尺寸和布置位置在很大程度上影响排烟效果。因为烟气层浮在房间上部，所以排烟口应设在顶棚平面上或离顶棚较近高度。过低会吸入室内下部空气，使排烟量降低。排烟口流速不宜过大，不然会卷吸大量空气，降低排烟效果，排烟口流速不宜大于10m/s，对于大面积房间，可分散布置多个排烟口。,建设工程消防审核依据与步骤,第80页,4.1.2.1 排烟口设置（2）,排烟口离房间最远点水平距离小于30m，过大距离排烟，会吸不到远处烟气，排烟口位置不宜太靠近疏散出口。通常排烟口最小面积普通大于0.04。,建设工程消防审核依据与步骤,第81页,4.1.2.2 补风,规范要求：设置机械排烟系统场所要设置补风设施；不能满足自然补风条件是应设置机械补风设施。,设置补风设施目标是确保机械排烟效果，确保其周围不形成负压；但补风系统设置对机械排风系统影响很大。,在地下场所，补风量不宜小于排烟量50%。,建设工程消防审核依据与步骤,第82页,4.1.3,厨房、浴室、卫生间等垂直排风管道防火设计,高规第8.5.5条要求：厨房、浴室、卫生间等垂直排风管道，应采取预防回流办法或在支管上设置防火阀。,防回流设施,：设排气总管时、只有排气管道井时(以下列图）,防火阀设置：,设在靠近墙体处，排气管道应为不燃材料。,建设工程消防审核依据与步骤,第83页,建设工程消防审核依据与步骤,第84页,4.2 室内消火栓（1）,当前新出现栓头可转动消火栓，按照国家标准，转动部位应该是耐腐蚀材料。,启泵按钮触点问题：带有火灾自动报警系统普通3对触点，分别为启泵、反馈和报警，一共有6根线。,建设工程消防审核依据与步骤,第85页,4.2 室内消火栓（2）,对不符合需要设置室内消火栓场所，能够设置轻便消防水龙或消防软管卷盘等。,对于高层住宅，应注意栓口压力大于0.50MPa应减压（建筑高度约53米）；大于1.00MPa应分区供水（建筑高度约103米）,建设工程消防审核依据与步骤,第86页,4.3,自动喷水灭火系统,建设工程消防审核依据与步骤,第87页,4.3,自动喷水灭火系统,*每个湿式报警阀控制喷头数量不能超出800个。,*集热罩仅限于货架内使用。,*对局部应用系统，注意：,a.对于与室内消火栓系统适用必须是泵流量同时满足消火栓和喷淋流量;,b.应设置屋顶水箱或其它稳压装置；,c.市政直接供水水量、水压满足要求-详细是扬程满足末端压力要求。,建设工程消防审核依据与步骤,第88页,湿式报警阀,建设工程消防审核依据与步骤,第89页,4.6 消防供水设备,高位水箱,消防水池,消防水泵,建设工程消防审核依据与步骤,第90页,4.6.1 高位水箱,水箱安装高度应满足室内最不利点喷头所需水压（0.05MPa)要求，且应贮存有室内10min消防水量。,建设工程消防审核依据与步骤,第91页,4.6.2 消防水池（1）,可设于室外地下或地面上，也可设在室内地下室，或与室内游泳池、水景水池兼用。也可作高位消防水池，如背靠山体，能够在山上设置水池；再如上海金茂大厦，屋顶环形标志中空，内容400立方水，作为重力自流水。,建设工程消防审核依据与步骤,第92页,4.6.2 消防水池（2）,依据建规和高规要求，室外消防供水环状连接，且进水管应不少于两条，而且其中一路发生故障时，其余进水管应能满足消防用水量要求。,建规：设有消防水池建筑，进水管只有一条时，消防水池应该贮备活在延续时间内室内外消防用水全部，不应扣除补水量。高规不考虑补水。,建设工程消防审核依据与步骤,第93页,
