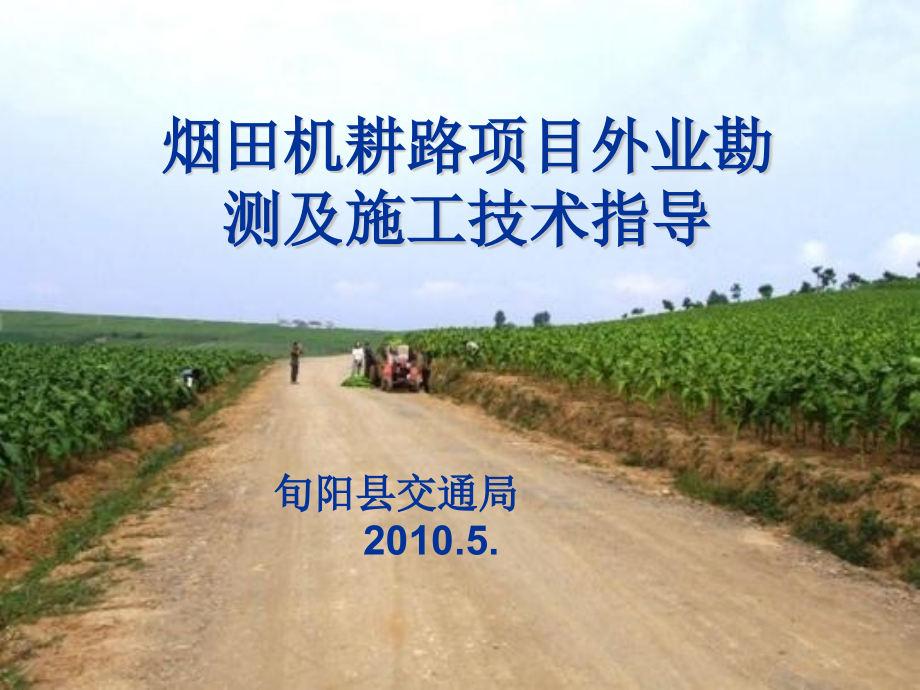

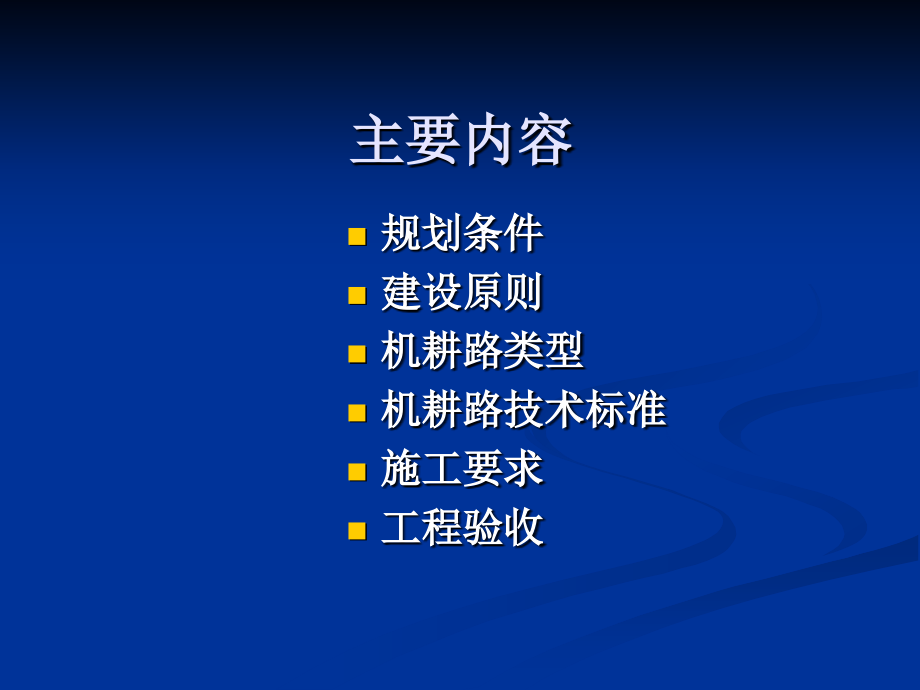

,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,烟田机耕路项目外业勘测及施工技术指导,旬阳县交通局,二,O,一,O,年五月,烟田机耕路项目外业勘 测及施工技术指导,旬阳县交通局,2010.5.,主要内容,规划条件,建设原则,机耕路类型,机耕路技术标准,施工要求,工程验收,第一章：规划条件,1,、年种烟面积在,300,亩以上的村组。,2,、沿线有千亩以上烟田规划区域。,3,、具有一千亩烟叶发展潜力的村组。,第二章：建设原则,1,、项目建设必须在基本烟田保护区范围内。,2,、坚持按照,“,一基四化,”,要求，夯实现代烟草农业发展基础。,3,、按照,“,因地制宜、整体规划、符合需要、方便群众,”,的原则建设。,4,、项目规划科学合理，设计规范，内容详实可行。,5,、布局合理、少占耕地、充分利用旧路基进行改建、扩建或沟渠挖方修建，降低建造成本。,6,、有利于保护生态环境及各类资源。,7,、有利促进完善排灌设施和增强烟区晴雨通行能力。,第三章：机耕路类型,1,、机耕路分 主线路和支线路两类。主线路是指与乡道、村道或其它道路相接，并用于中小型机械通往千亩以上基本烟田的道路。支线路是指连接主线路，并用于烟叶生产、运输，烟田管理及农机具出入烟田的道路。,2,、机耕路路面为砂石路面（碎石路面、泥结碎石路面,.,水结碎石路面等）、硬化路面和其它类型路面。砂石路面是用粒径大小不同且未筛分碎 石（如石渣、矿渣、白墡土）等为集料，以土、水、灰为结合料，按照一定的级配和施工程序铺筑而成的路面。我县烟田机耕路路面结构形式主要以砂石路面、泥结碎石路面为主。,第四章：烟田机耕路技术标准,1,、,公路等级：山岭重丘区四级公路标准。,2,、最大纵坡,8%,；,3,、最小平曲线半径为,15,米；,4,、路基宽度为,4.5,米（不含排水沟,0.5,米）；,5,、路面宽度为,4,米；,6,、路肩宽度为,0.25*2,米；,7,、最短坡长为,60,米；,8,、错车道每隔,150,米,200,米设一处，其宽度为,6.5,米（不含排水沟,0.5,米），有效长度大于等于,20,米。,第五章：施工要点及要求,一、路基工程,1,、路基开挖应严格按时设计标准或监理工程师确定的线形、纵坡和横断面进行施工，边坡比也应符合设计要求。,2,、路基填方：填方材料必须用强度较高的沙石铺垫。每层填料的铺设宽度应大于路面设计宽度,50,厘米，保证边缘有足够的压实度，每层厚度不超过,50,厘米。路基压实采用碾压遍数控制（按照设计要求的碾压遍数）一下为参考值：,1,、,路基开挖应严格按照设计图纸确定开挖的边线、边坡和开挖线进行施工。,、土方开挖边坡：硬土、白墡土及结构密实的土应按,1,：,0.3,进行开挖；砂性土、结构松软的土应按,1,：,0.5,进行开挖。,、石方开挖边坡：软石、土夹石和强风化岩石应按,1,：,0.3,开挖；坚石、次坚石应按,1,：,0.1,进行开挖。,2,、路基填方：填方材料应有一定的强度，宜采用坚硬的碎（砾）石、矿渣、白墡土、煤粉灰等材料,。路基填筑坡比为,1,：,1.5,；路基两侧超填宽度根据实际一般应控制在,30,50cm,；每层厚度不超过,50,厘米，逐层压实，最后,第一节：,路基工程,整修削坡。为保证路基填筑宽度的准确性，每层填筑层上料前要根据设计边坡线实地放出路基填筑边线。路基压实采用不小于,18T,压路机遵循先轻后重、先低后高、先两边后中间、先慢后快以及轮迹重叠的原则，碾压遍数应控制在,4,6,遍（按照设计要求的碾压遍数）一下为参考值：,填方厚度在,0.8,米以内，压实度达到,94%,；,深度在,0.8-1.5,米以内，压实度达到,93%,；,深度大于,1.5,米，压实度达到,90%,；,3,、,垫层：分为两类 土方路段换填和面层，面层采用未筛分的天然砂砾、坚硬的石渣、矿渣、白墡土铺垫，最大砾径,25,厘米；宽度不小于,4,米，压实厚度不小于,10,厘米；换填宜采用坚硬的石渣、矿渣，换填宽度及厚度应按设计图纸。,第二节：防护工程（内外挡墙）,一、挡墙的形式：有重力式和仰斜式、护肩式，以重力式挡墙为主。,二、挡墙开挖线及开挖深度,（,1,）必须按照设计图纸表示的位置放出挡墙开挖线。,（,2,）墙基应置于基岩或结构密实的硬土上，并根据墙基的实际地质状况及墙身高度来,确定砌体基础的埋置深度及其宽度。当地基松软时，应采用加深或加强措施。,（,3,）挡墙基础开挖完成后应先由施工单位按照挡墙基坑自检表的内容进行基坑自检后，报监,理，经监理检测验收签字批准后，方可砌筑。,三、石料及砌筑（,1,）、石料宜选用干净的坚石或次坚石，且石料的厚度不小于,20cm,，宽度约为厚度,1,1.5,倍，长度约为厚度,1.5,3,倍。,（,2,）、砌筑时应按图放出坡线，确保线形顺适，砌筑过程中应密实、错缝，严禁通缝、叠砌、贴砌和浮塞，不得大面平铺，石块应彼此交错，对浆砌挡墙必须填充饱满密实。,（,3,）、沉降缝每隔,10-15m,（或地质变化处）设一道伸缩缝。浆砌挡墙在墙高出土面,50cm,后按图纸设置留,10cm10cm,泄水孔。,四、墙背回填：采用透水性好的材料边砌边填逐层夯实。,第三节：排水工程,排水（土沟）：,土沟的形式（梯形）及断面尺寸为（底宽,40cm,高,30cm,顶宽为,50cm,）,。,土沟线条应直顺、曲线圆滑、沟底平整、排水顺畅；土沟断面均应平整、无凹凸不平现象、沟底无积水或阻水现象。,涵洞：,（）涵洞结构形式以,“,钢筋混凝土圆管涵,”,为主。,（）涵洞开挖线的确定：施工前必须按照设计,图纸标示的位置、孔径、涵长及涵基深度进行放线，并根据涵洞孔径（,d,）、管顶填土厚度（,0.6m,）、管壁厚度、沙砾垫层厚度（,.,m,）确定涵身开挖深度，涵管进出口的开挖深度应该比涵身开挖深度低,0.6m,，涵管底开挖宽度要大于等于,2,倍管径。,（）沙砾垫层的铺砌：,应根据基础的地质状况,将管底纵坡控制在,%,4%,（涵基地质为较坚硬石质时涵底纵坡最小控制在，涵基地质软石或土时涵底纵坡最小控制在，）管底不得出现反坡,（）涵管安装：洞身直顺、接头平顺、无错位现象。管背填料应采用透水性强的石渣、矿渣或白墡土进行填筑。,（,5,）涵洞进出水口要做八字或翼字墙，同时要铺砌。,第四节：路面工程,一、材料要求,1,、石料：用于砂石路面的材料，都应具有足够的强度。其中扁平、细长颗粒的总含量不超过,20%,，宜用未筛分的碎 石（石渣、矿渣、白墡土），其最大粒径不超,50mm,。,2,、土,:,选用塑性指数较高的土，土的含量应不大于,15%,。,3,、砂石路面的施工：路面铺筑前应将路基表面的浮土、杂物全部清除，并洒水湿润后，在按照施工放样、备料运料、铺料（先铺砾石，再铺粘土）、拌合（路拌法）与整形、碾压的施工工序。经过整平后，遵循先轻后重、先低后高、先两边后中间、先慢后快以及轮迹重叠的原则，碾压遍数应控制在,2,3,遍，直至表面无（车辙）轮迹。,第五节：试验检测,一、实验的内容及规定：水泥、管涵（出厂合格证）、路基弯沉（值应小于,240,）、路面弯沉（值应小于,148.7,）、路基压实度（大于等于,94%,）、砂石路面的压实度（大于等于,90%,）。,二、试验检测方法及评定,1,、弯沉要求用车辆后轴标准轴载为,10t,每,25,米检测一点，每公里检测,40,点，按弯沉代表值计算公式算出代表值。,2,、采用灌砂法测压实度，每,100,米检测一个断面，每公里检测,10,点，按公式算出压实度代表值与标准值进行比较。,第六节：项目标识标注的要求,烟草部门统一设计项目标识的建造标准和内容，由项目建设业主或施工单位按烟草部门规定的标识制作规范进行标注和制作，标识内容完整、字迹清楚，且必须安装在项目工程主体的最醒目位置处，并具有永久和不可移动性；,GPS,信息和固定标识安装处相符。要求在起点和终点分别栽植标识并相应确定,“,GPS,”,信息。机耕路每,100,米要设立界桩，每公里要设置里程碑。,第六章：工程验收,第一节、烟田机耕路验收依据,批准的,2010,年度安康市烟叶生产基础设施建设项目实施计划及烟草主管部门有关批复、批示文件,批准的施工设计文本、图纸及相关技术标准，规范和规程等。,签订的合同文件。,交通部颁,公路工程质量检验评定标准,（,JTG F80/1-2004,）。,第二节、烟田机耕路验收的内容,包括实体检验、外观检查和内业资料审查三部分，重点是对影响工程内在质量和使用安全的重要指标（路基压实度、弯沉；路基路面宽度，防护排水砌体厚度，砂石路面压实度、厚度等）进行全面检测和评定，确保建设质量。,第三节、烟田机耕路工程验收应具备的条件,（一）烟田机耕路路基宽度、最大纵坡、最小弯道半径应满足烟田机耕路技术标准要求；,（二）烟田机耕路的路基防护工程、路面工程无缺陷和安全隐患，且满足安全行车的要求；,（三）施工单位按有关规定和要求，对工程项目质量自检合格，并完成竣工资料的编制；,（四）监理工程师对工程质量的评定合格；,（五）建设单位按照有关规定，完成了项目执行报告的编制；,（六）工程决算、审计或审核工作已完成，并经烟草主管部门认定。,第四节：验收程序,（一）村级验收。项目竣工后，由烟农向村、组提出验收申请，由村、组干部和驻村烟技员组织,100%,的初验，初验合格后汇总上报乡镇。,（二）烟站级验收。烟站接到村组验收申请后进行,100%,验收，验收合格后，由烟站向县级验收小组提出验收申请，并提交验收报告。,（三）县级验收。县级验收小组接到烟站验收申请后组织相关技术人员对本县项目进行,100%,的竣工验收。县级验收合格后向市级验收小组提出验收申请，并提交验收报告。,（四）市级验收。市级验收小组接到县级验收申请后组织相关部门技术人员抽查，抽查率为,50%,。市级验收合格后，报请省局（公司）验收。,第五节、施工单位自检,施工资料,（隐蔽工程记录签证、,所有项目的自检表）,检测项目（路基、,路面、构造物）,企业自检是保证工程质量的基础，工程质量的好坏是施工单位干出来的，而绝不是检验出来的，施工企业人（承包人）要按合同要求建立一个完整的质量保证组织体系。,1,要有完善的组织管理机构。,2,要有合格的项目经理、工程技术负责人。,3,配备各个专业方面的自检、技术人员。,路基工程（路面工程）完工后，由施工单位组织技术人员，按照,公路工程质量检验评定标准,JTGF80/1-2004,规定进行自检，自检合格并经监理工程师抽检合格，由施工单位申请安康市烟草公司旬阳分公司组织路基工程（路面工程）验收，并出具路基工程（路面工程）合格报告书。,第六节：烟田机耕路工程的质量评定,烟田机耕路的检测项目和质量评定按照,公路工程质量检验评定标准,规定进行。烟田机耕路工程质量等级分为,“,合格,”,和,“,不合格,”,两个等级，工程质量评定得分大于等于,75,分的为合格，小于,75,分的为不合格,.,你合格吗？,75,分,安全生产管理！,1,、各施工企业应高度重视安全管理工作，牢固树立,“,安全第一、预防为主,”,安全意识。施工企业要对每个项目确定一名专职安全员，并以书面形式上报相关部门。,2,、各施工企业每月对施工现场检查不少于两次，完善安全预案。,3,、对滑坡路段和危险路段应做明显的警示标志，同时对这些路段安全隐患进行排查。,4,、合理安排工程建设时间，在,8,月底前路基以及所有构造物全部建设到位。,9,月底工程全面竣工,达到验收的标准。,5,、严格按设计走线建设，不得私自改线。更不得私自改变项目建设地址。,6,、建设构造物不得偷工减料，并且与设计图纸相符。（涵管管径、干浆砌挡墙、土石方开挖、排水渠、垫层）,7,、及时排查安全隐患，做到安全施工。,烟田机耕路,谢谢大家！,
