中央分隔带及路肩施工方案.pdf

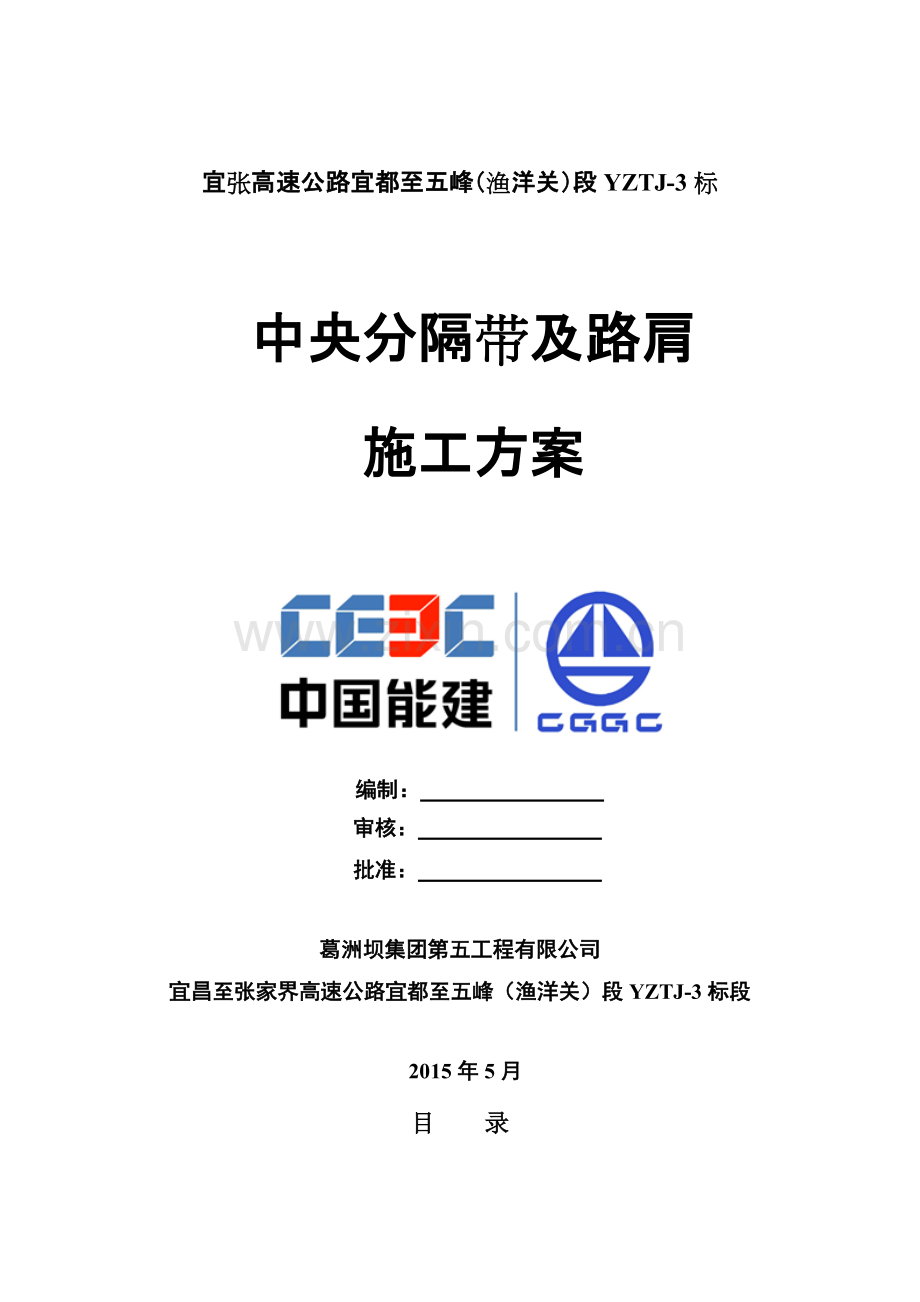

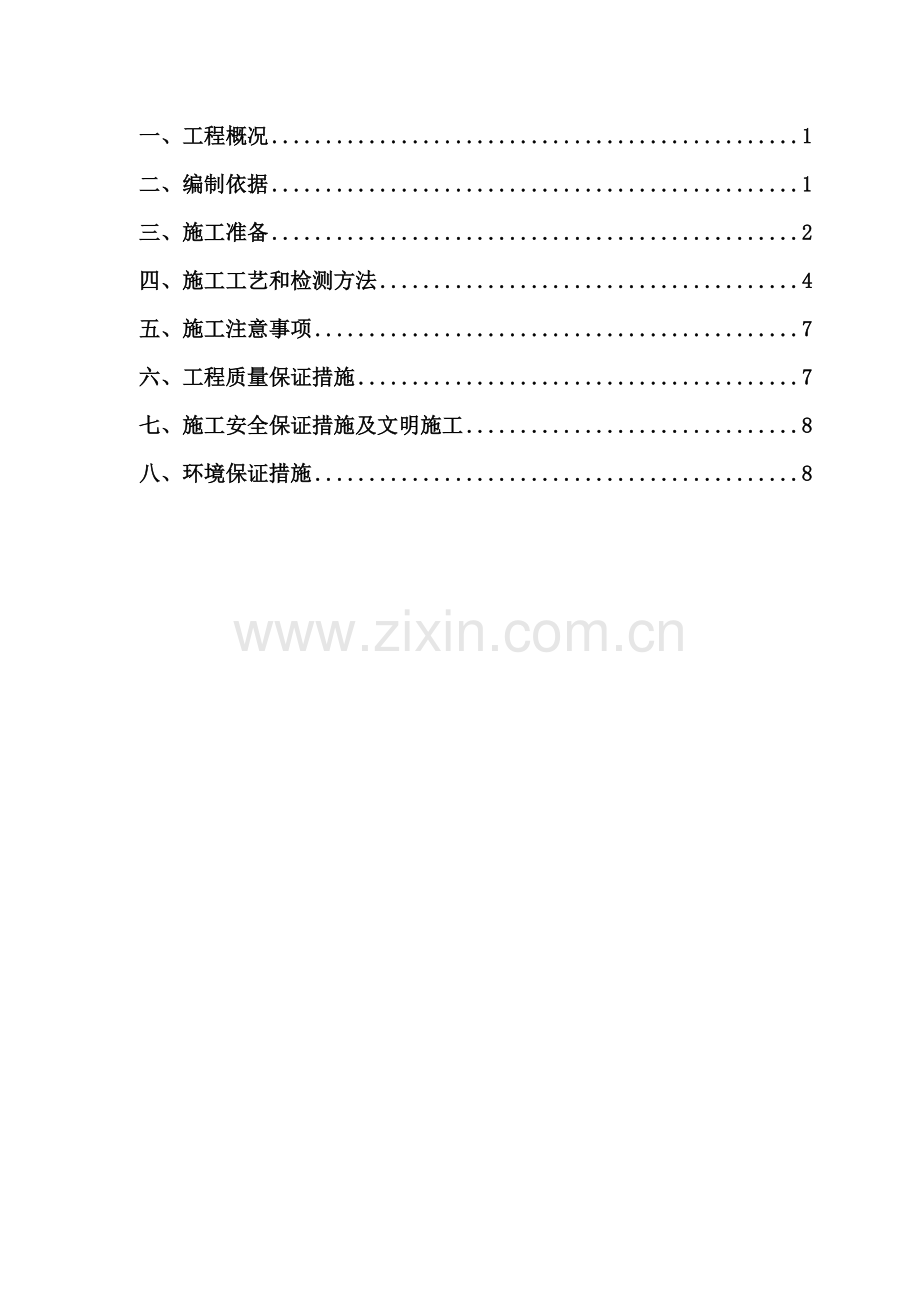

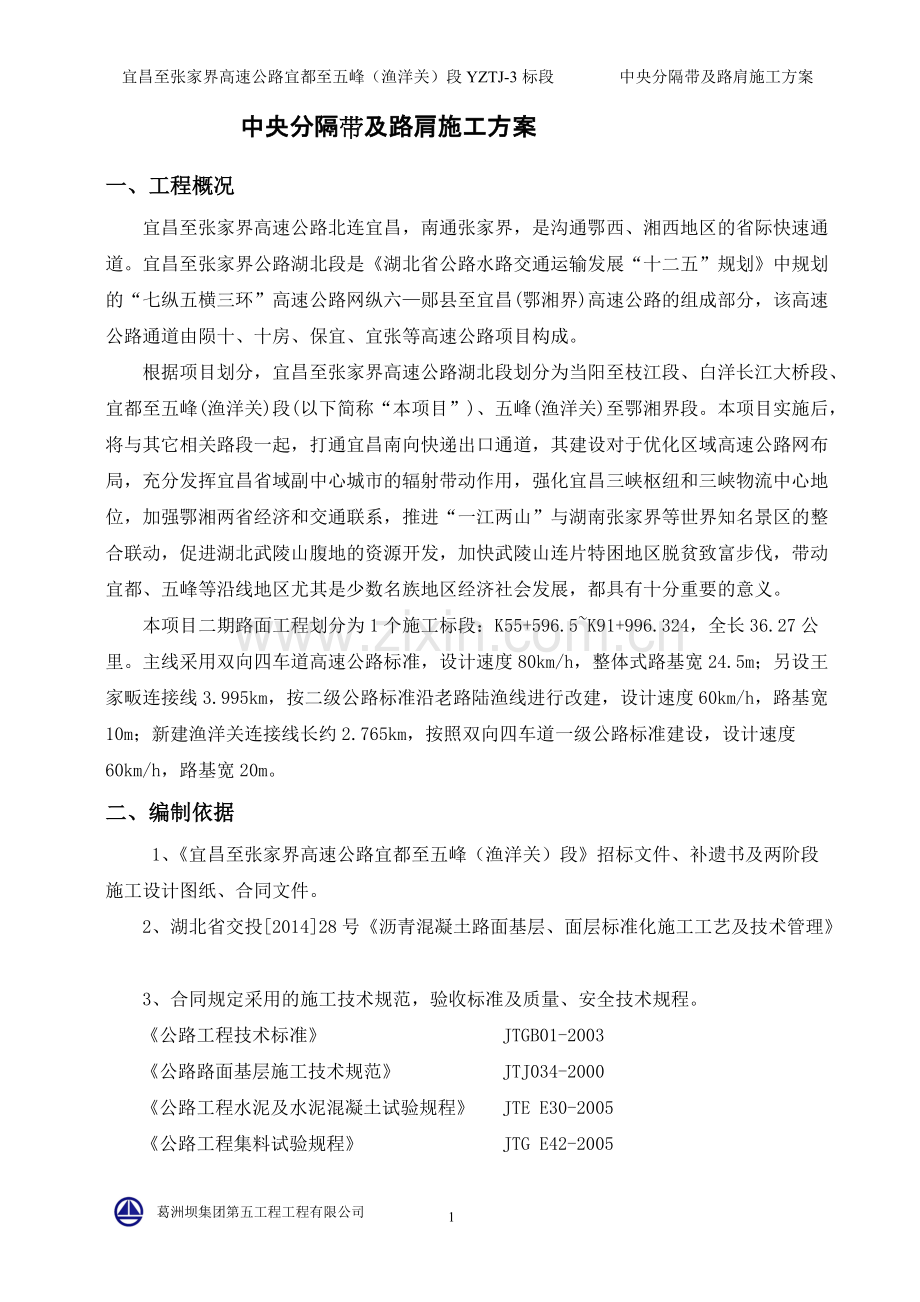

宜宜张张高速公路宜都至五峰（高速公路宜都至五峰（渔渔洋关）段洋关）段 YZTJ-3 标标中央分隔中央分隔带带及路肩及路肩施工方案施工方案 编制：编制：审核：审核：批准：批准：葛洲坝集团第五工程有限公司葛洲坝集团第五工程有限公司宜昌至张家界高速公路宜都至五峰（渔洋关）段宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段标段2015 年年 5 月月目目 录录一、工程概况一、工程概况.1 1二、编制依据二、编制依据.1 1三、施工准备三、施工准备.2 2四、施工工艺和检测方法四、施工工艺和检测方法.4 4五、施工注意事项五、施工注意事项.7 7六、工程质量保证措施六、工程质量保证措施.7 7七、施工安全保证措施及文明施工七、施工安全保证措施及文明施工.8 8八、环境保证措施八、环境保证措施.8 8宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段 中央分隔带及路肩施工方案 葛洲坝集团第五工程工程有限公司 1 中央分隔中央分隔带带及路肩施工方案及路肩施工方案一、工程概况一、工程概况宜昌至张家界高速公路北连宜昌，南通张家界，是沟通鄂西、湘西地区的省际快速通道。宜昌至张家界公路湖北段是湖北省公路水路交通运输发展“十二五”规划中规划的“七纵五横三环”高速公路网纵六郧县至宜昌(鄂湘界)高速公路的组成部分，该高速公路通道由陨十、十房、保宜、宜张等高速公路项目构成。根据项目划分，宜昌至张家界高速公路湖北段划分为当阳至枝江段、白洋长江大桥段、宜都至五峰(渔洋关)段(以下简称“本项目”)、五峰(渔洋关)至鄂湘界段。本项目实施后，将与其它相关路段一起，打通宜昌南向快递出口通道，其建设对于优化区域高速公路网布局，充分发挥宜昌省域副中心城市的辐射带动作用，强化宜昌三峡枢纽和三峡物流中心地位，加强鄂湘两省经济和交通联系，推进“一江两山”与湖南张家界等世界知名景区的整合联动，促进湖北武陵山腹地的资源开发，加快武陵山连片特困地区脱贫致富步伐，带动宜都、五峰等沿线地区尤其是少数名族地区经济社会发展，都具有十分重要的意义。本项目二期路面工程划分为 1 个施工标段：K55+596.5K91+996.324，全长 36.27 公里。主线采用双向四车道高速公路标准，设计速度 80km/h，整体式路基宽 24.5m；另设王家畈连接线 3.995km，按二级公路标准沿老路陆渔线进行改建，设计速度 60km/h，路基宽10m；新建渔洋关连接线长约 2.765km，按照双向四车道一级公路标准建设，设计速度60km/h，路基宽 20m。二、编制依据二、编制依据 1、宜昌至张家界高速公路宜都至五峰（渔洋关）段招标文件、补遗书及两阶段施工设计图纸、合同文件。2、湖北省交投201428 号沥青混凝土路面基层、面层标准化施工工艺及技术管理3、合同规定采用的施工技术规范，验收标准及质量、安全技术规程。公路工程技术标准 JTGB01-2003公路路面基层施工技术规范 JTJ034-2000公路工程水泥及水泥混凝土试验规程 JTE E30-2005公路工程集料试验规程 JTG E42-2005宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段 中央分隔带及路肩施工方案 葛洲坝集团第五工程工程有限公司 2 公路路基路面现场测试规程 JTG E60-2008公路土工合成材料应用技术规范 JTG/TD32-2012公路土工合成材料试验规程 JTG E50-2006公路土工合成材料等九项 JT/T513521-2004公路工程质量检验评定标准 JTG F80/1 2004公路工程施工安全技术规程 JTJ 076-95公路环境保护设计规范 JTJ/T006-984、业主及监理办公室的相关规定。5、现场实地勘察调查资料。三、施工准备情况三、施工准备情况 1.管理人员准备为了保证中央分隔带及路肩顺利展开施工，达到快速、优质、高效完成既定施工生产任务这一目的，我部选派了具有丰富路面施工经验的技术、行政管理人员全面负责透层、封层的施工组织和管理工作。名 称职 务负责事项张建国项目经理负责总体协调工作朱洪涛总 工全面负责试验段的实施工作隆肃路面工程师负责试验段施工的技术管理工作夏海峰测量负责人负责测量摊铺挂线、高程检测等王林试验负责人全面负责试验、检测管理工作刘齐齐安全负责人负责领导和组织试验段的安全生产工作陈军质量负责人负责对工程产品及施工全过程的质量监督周勇忠设备负责人保证机械设备安全运行，督促操作人员进行维修及维护汪向阳设备负责人负责拌合站生产的组织工作宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段 中央分隔带及路肩施工方案 葛洲坝集团第五工程工程有限公司 3 2、现场人员准备情况、中央分隔带施工队：技术人员 2 人、机械操作员 2 人、运输车司机 1 人、民技工10 人。、路肩施工队：技术人员 2 人、机械操作员 3 人、洒水车司机 1 人、运输车司机 2人、民技工 20 人。3、机械准备目前，所有施工设备均已到场并完成了安装调试工作，处于良好状态，已做好开工的准备工作。预制块砌缝砂浆采用按我部实验室设计并取得监理工程师批复的配合比进行生产。配备的施工机械见下表：序号机械名称规格型号单位数 量1砂浆搅拌机台12发电机T2.5台23叉车台24挖掘机台25装载机台26洒水车台17运输车 辆28交通车辆1 4、原材料准备情况首先对所进原材料（碎石、黄砂、水泥、土工布等）进行检测，合格后方能投入本工程使用，已成型预制块砼达到强度要求后方可进入施工现场安装使用。、粗集料：采用石场生产的粗集料 531.5mm 碎石，集料经过自检、监理工程师抽检，各项指标满足规范要求(。、细集料：采用中粗砂，经试验检测符合规范要求。、水：山泉水。、水泥：使用葛洲坝水泥有限公司生产的三峡牌 P.O 32.5 级水泥，水泥检验符合规范要求。宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段 中央分隔带及路肩施工方案 葛洲坝集团第五工程工程有限公司 4 、配合比设计：在驻地监理工程师的指导下进行了 C25 混凝土和 M7.5 砂浆组成配合比设计，经驻地办平行试验并批准。：、无纺土工布及反滤织物：杰斯曼(上海)无纺布有限公司生产，符合规范要求。、石油沥青：70 号石油沥青。、盲沟用碎石：粗集料 2060mm 碎石、杰斯曼（上海）无纺布有限公司生产，符合规范要求。、HDPE 排水管：质量符合规范要求。四、施工工艺及检测方法四、施工工艺及检测方法一、中央分隔带施工工艺：一、中央分隔带施工工艺：当水稳碎石左右两侧上、下基层均施工完毕后，即可开始中央分隔带施工。1、路缘石安装：主线 C25 预制砼路缘石尺寸为 153049cm，以 M7.5 水泥砂浆砌砌缝，与沥青路面接触面刷 2 层粘层沥青，将已预制成型的路缘石运输至施工现场，测量放样后，直线段按 10 米确定一个控制点，圆曲线段按 5 米确定控制点，按设计标高进行安装，砂浆砌缝饱满，线形平顺。2、砂浆材料检查：按规范要求的频率进行各项指标的检测，符合要求的材料才能使用，并每天对集料的含水量进行检测，调整施工配合比。3、清理底基层、基层边坡，保证边坡为 1：1.4、盲沟及集水井基坑开挖：首先根据中央分隔带内中心桩和盲沟的设计要求确定盲沟开挖中心线，每 10m 钉桩放样，根据确定的中心线依次确定盲沟的边线、坡度、平台宽度，确定各部位的控制点，确定各部位的高程、宽度、坡度，以保证各部位尺寸能满足设计施工要求；在开挖盲沟过程中，先用铁镐将分隔带路基按照设计开挖线坡度挖成设计形状，开挖的土方及水泥稳定碎石堆放在彩条布上，运输的拖拉机在装卸开挖的土方时底下需铺设彩条布，以保证路面整洁。5、抹 3cm 水泥砂浆、浇筑集水井混凝土，对砂浆的各项指标进行检验，每天制备试件 2 组，随机取样。6、涂抹沥青、铺防渗土工布：待水泥砂浆及混凝土养护 7 天后，按照要求，使用加热沥青，沥青用量 0.5kg/，沥青涂抹均匀后，立即铺土工布，用钢钉固定，在土工布上涂抹第二层沥青，沥青用量 0.5kg/。7、HDPE 排水管：待沥青冷却后安装，两个集水井之间不得有接头。宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段 中央分隔带及路肩施工方案 葛洲坝集团第五工程工程有限公司 5 8、填盲沟碎石：使用未风化的洁净的碎石作为盲沟碎石。盲沟、集水槽、铺设防渗土工布和回填碎石；9、铺反滤织物：盲沟碎石整理平顺后铺反滤织物，注意顶面尽量平整，然后进行排水管敷设及回填碎石，铺设透水土工布；回填素土，其两侧与路缘石顶面齐平，中间略向上突起呈弧形，正常段顶面高出路缘石 12cm；10、现场管理：水泥集中堆放，由试验室按期按规范进行检验，砂石材料按规范要求进行堆放，施工中严格执行规范。11、养生：洒水养生，保持砂浆表面潮湿，养生期不少于 7 天。12、质量标准：参照公路工程质量检验评定标准 第一册 土建工程（JTG F80/1-2004）有关项目进行检测，主要检测项目要求如下：（1）防渗土工布（参照公路工程质量检验评定标准 第一册 土建工程（JTG F80/1-2004）表 4.5.2-2 隔离工程土工合成材料检测项目）项次检查项目规定值或允许编制检查方式1下承层平整度、拱度符合设计要求每 200M 检查 4 处2搭接宽度（mm）+50，0抽查 23搭接缝错开距离（mm）符合设计施工要求抽查 24搭接处透水点不多于 1 个每缝（2）反滤织物（参照公路工程质量检验评定标准 第一册 土建工程（JTG F80/1-2004）表 4.5.2-3 过滤排水工程土工合成材料检测项目）项次检查项目规定值或允许编制检查方式1下承层平整度、拱度符合设计要求每 200M 检查 4 处2搭接宽度（mm）+50，0抽查 23搭接缝错开距离（mm）符合设计施工要求抽查 2（3）盲沟（参照公路工程质量检验评定标准 第一册 土建工程（JTG F80/1-2004）表 5.7.2 盲沟检测项目）项次检查项目规定值或允许编制检查方式1沟底高程（mm）15水准仪：每 20 米测 1 处2断面尺寸（mm）不小于设计尺量：每 20 米测 1 处（4）集水井（参照公路工程质量检验评定标准 第一册 土建工程（JTG F80/1-宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段 中央分隔带及路肩施工方案 葛洲坝集团第五工程工程有限公司 6 2004）表 5.4.2 检查（雨水）井砌筑检测项目）项次检查项目规定值或允许偏差检查方式1砼强度（MPa）在合格标准内按公路工程质量检验评定标准第一册 土建工程（JTG F80/12004）附录 D 检查2轴线偏位（mm）50经纬仪：每个集水井检查3井的长、宽（mm）20尺量：每个集水井检查4井底高程（mm）15水准仪：每个集水井检查13、施工工艺图、施工工艺图二、路肩施工方法二、路肩施工方法施工放样，提交开工报告1-驻地办审批砂浆、砼配合比设计、水泥、集料检测试验整理边坡、开挖集料含水量试验，调整配合比，检验混合料级配、制作试件砂浆抹面、集水井浇注养生涂抹沥青、铺防渗土工布、涂抹沥青HDPE 排水管安装监理检查、抽检监理旁站、抽检监理旁站质量检验混凝土试件试验、外观检验，质量评定，不合格废弃监理旁站、抽检监理旁站碎石盲沟施工铺反滤织物监理旁站监理旁站监理旁站宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段 中央分隔带及路肩施工方案 葛洲坝集团第五工程工程有限公司 7 本工程主线土路肩共分填挖 A、B、C、D 四种结构形式，其中 A、B 边部填筑碎石后安装预制砼块件，C、D 边部均采用 C25 混凝土现浇成型，由一期单位进行施工，工程量已计入一期，本项目不考虑，互通匝道及联接线土路肩依此类推，共分 10 种结构形式，当水稳碎石左右两侧上、下基层均施工完毕后，即可开始路肩施工。1、预制砼块件安装：根据不同的边部结构形式，分别按所需预制砼块件运至施工现场，测量放样后，直线段按 10 米确定一个控制点，圆曲线段按 5 米确定控制点，按设计标高进行安装，砂浆砌缝饱满，线形平顺。2、填筑碎石：选择合格碎石，在预制砼块件安装后，将其剩余空间全部填满，路肩碎石填筑采用层铺法施工，分二层填筑，由人工精平，小型夯实机械夯实。3、养生：洒水养生，保持砂浆表面潮湿，养生期不少于 7 天。4、路肩质量控制指标及检验频率和方法项次检查项目规定值或允许偏差检查方法和频率1压实度（%）不小于设计值重型击实法：每 200m 测2 处土路肩202平整度（mm）硬路肩103m 直尺：每 200m 测 2处4 尺3横坡（%）1.0水准仪：每 200m 测 2 处4宽度（mm）符合设计要求尺量：每 200m 测 2 处宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段 中央分隔带及路肩施工方案 葛洲坝集团第五工程工程有限公司 8 5、施工工艺流程图施工工艺流程图测量、挂线预制砼块运输填筑碎石砂浆搅拌、运输五、施工注意事项：五、施工注意事项：1、测量放样做到勤测、勤核、勤纠偏，确保线形平顺。2、注意盲沟内纵坡的设置，当路线纵坡大于 0.3%时，两集水槽间盲沟内纵坡设置成单向坡，坡度与路线纵坡相同；当路线纵坡小于 0.3%时，集水沟开挖深度从 10cm 渐变至20cm，保证沟底纵坡不小于 0.3%，以确保排水通畅。3、要特别注意开口过渡段中央分隔带的施工。安装预制砼块养生 清理下承层宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段 中央分隔带及路肩施工方案 葛洲坝集团第五工程工程有限公司 9 六、工程质量保证措施六、工程质量保证措施我部在多年的施工中建立了较完备的质量管理体系，形成了试验、质检、测量三位一体的质量管理体系；为达到工程优良率 100%质量目标我部将采取以下具体措施：1、明确项目经理是工程质量第一责任人，建立项目部和作业队分级管理的生产指挥、施工管理、工程技术、资源供应、文明生产等各个环节齐抓共管的质量管理体系；建立在总工程师直接领导下的试验、测量、质检三位一体的技术质量保证体系。2、实行全过程的质量监控，实行质量否决权。开工前做好原材料的检验和配合比设计，施工过程中每道工序及每个分项工程都实行自检、互检、交接检验，符合质量标准，报请监理工程师批准后，再进行下道工序或下个分项工程的施工。3、严格执行技术规范和技术标准，遵规操作。开工前制订较合理、先进的施工方案和施工工艺，并做好上岗前的技术培训和技术交底工作，使参加施工人员做到五个明确，即：岗位明确、职责明确、质量标准明确、施工程序明确、操作规程明确。4、认真做好施工中的施工原始记录，做到资料完整，数据准确，内容齐全。5、对所进的钢筋、水泥、石料、砂等材料按规定的频率、批次进行检验，不合格坚决不用,确保施工质量。6、现场施工质量控制由项目部派出管理人员和质检工程师直接进行管理、组织施工。开工前组织有关人员学习熟悉施工图纸有关标准，技术规范资料，做好逐级交底制。做原始资料的收集整理，做到工程完工资料齐全。7、配备有能力、有经验的混凝土技术人员负责拌和操作及全面质量控制。8、加强职工全员质量管理：加强职工培训和指导，明确各道工序的职责和施工责任人，明确自检责任和自检人员，明确质量目标；同时，对关键工序采用工艺和采取的措施等给予明确的事先指导。七、施工安全保证措施及文明施工七、施工安全保证措施及文明施工明确项目经理是安全第一责任人，并成立安全领导小组，各负其则，项目部配备 1名经过专门培训、具有相应任职资格的专职安全员，各工区、施工点配备经过岗位培训的兼职安全员，负责日常安全生产管理工作。实行专职安全员负责制，提高工人安全生产意识，增强安全生产观念，使工人安全作业，确保不发生任何事故。本工程路线长，沿线经过的村民多，必须安全、文明施工，树立起企业美好形象，同时实行队长责任制，对工人经常地进行安全生产知识教育，树立“质量第一，安全第一质量第一，安全第一”的意识，提高工人的安全宜昌至张家界高速公路宜都至五峰（渔洋关）段 YZTJ-3 标段 中央分隔带及路肩施工方案 葛洲坝集团第五工程工程有限公司 10 生产意识，增强安全生产观念，严格安全操作规程。使工人精心操作，安全作业，确保不发生任何安全事故。1、各种用电机械设备、线路专人管理，定期检查维修。施工现场电线、电缆必须绝缘良好。用电由电工统一接线、管理，严禁非电工人员接电。2、严格遵守安全操作规程，按规程进行作业，施工中不蛮干，不违规。各种机械要专人保管、使用、保养。3、钢筋焊接时，须有防火措施，以防着火。4、对电机设备齐全，安装触电保护器。不擅自安接电，专人负责检查维修。配电箱必须有漏电保护装置。5、夜间施工设立照明设施确保安全施工。6、注意公共环境卫生，宿舍整洁，施工现场做到料完场清场净。施工现场必须做到场地平整、清洁、各种材料堆放合理、整齐。7、施工人员不准赤膊、穿拖鞋进入施工现场。8、做好防火，防盗及治安保卫工作，与当地派出所进行联系注册登记，确保一方平安。9、严禁工人与当地村民发生不必要的摩擦，保证施工顺利进行。八、八、环境保护措施环境保护措施1、环保工作按国家或当地有关部门的要求执行。2、加大力度严格执行公司内部及地方对文明施工的有关规定，不在施工地点随意废弃混凝土、燃油等对环境外貌及土壤会产生污染的材料。3、注意环境保护工作，防止污染。4、废弃物定点堆放，及时清理至适当地点。
