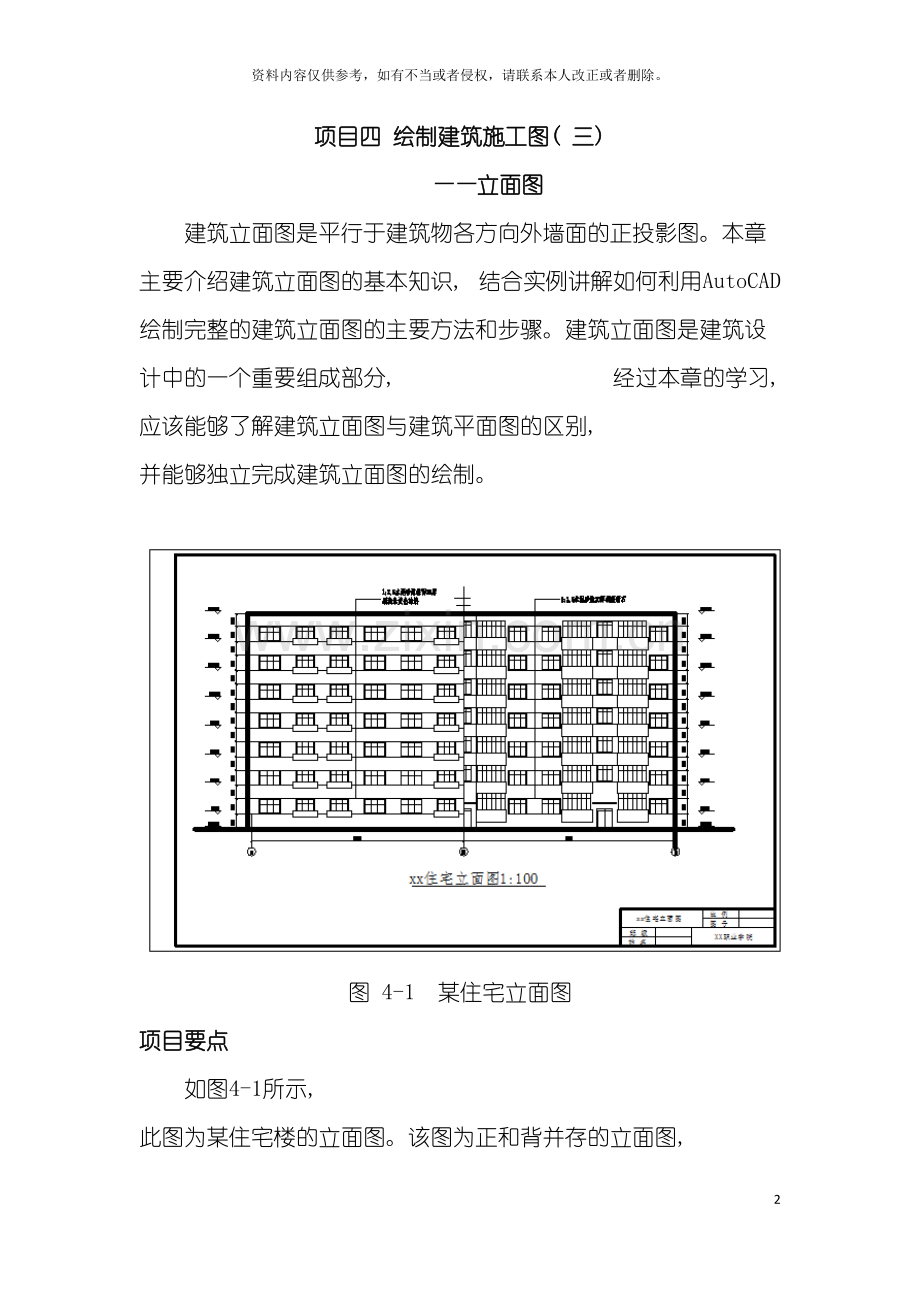

项目四 绘制建筑施工图( 三)
——立面图
建筑立面图是平行于建筑物各方向外墙面的正投影图。本章主要介绍建筑立面图的基本知识, 结合实例讲解如何利用AutoCAD 绘制完整的建筑立面图的主要方法和步骤。建筑立面图是建筑设计中的一个重要组成部分, 经过本章的学习, 应该能够了解建筑立面图与建筑平面图的区别, 并能够独立完成建筑立面图的绘制。

图 4-1 某住宅立面图
项目要点
如图4-1所示, 此图为某住宅楼的立面图。该图为正和背并存的立面图, 中间用对称线将正背面隔开表示。图中有门窗、 阳台和封闭阳台, 有装饰材料文字说明和两端的定位标高和尺寸。因此, 能够先绘制轴线, 然后每一种窗绘制一个, 其余按规律经矩形阵列完成。标高能够定义属性块, 插入时更改标记可快速完成标高的标注, 相同的尺寸标注能够使用阵列完成。

任务一 确定绘图内容及流程
一、 识图
1．建筑立面图的形成和作用
建筑立面图是建筑物在与建筑物立面平行的投影面上投影所得的正投影图。
建筑立面图主要用来表示建筑物的外部造型、 门窗位置及形式、 墙面装饰材料、 阳台、 雨篷等部分的材料和做法。建筑立面图是建筑施工中控制高度和外墙装饰效果的技术依据。
2．建筑立面图的命名
在建筑施工图中, 立面图的命名一般有三种方式,如图4-2。
( 1) 以建筑物墙面的特征命名: 一般把建筑物主要出入口所在墙面的立面图称为正立面图, 其余几个立面相应的称为背立面图、 侧立面图。
( 2) 以建筑物的朝向来命名: 如东立面图、 西立面图、 南立面图、 北立面图。
( 3) 以建筑两端定位轴线编号命名: 如①-⑦立面图, F-A立面图。
国标规定, 有定位轴线的建筑物, 宜根据两端轴线编号标注立面图的名称。

图 4-2 立面图命名示意图
3．建筑立面图的绘制内容及要求
( 1) 图名、 比例。 建筑立面图的比例应和平面图相同。根据国家标准《建筑制图标准》规定: 立面图常见的有1: 50、 1: 100和1: 200。
( 2) 建筑物立面的外轮廓线形状、 大小。
( 3) 建筑立面图定位轴线的编号。在建筑立面图中, 一般只绘制两端的轴线, 且编号应与平面图中的相对应, 确定立面图的观看方向。定位轴线是平面图与立面图间联系的桥梁。
( 4) 建筑物立面造型。
( 5) 外墙上建筑构配件, 如门窗、 阳台、 雨水管等的位置和尺寸。
( 6) 外墙面的装饰。外墙表面分格线应表示清楚, 用文字说明各部位所用面材及色彩。外墙的色彩和材质决定建筑立面的效果, 因此一定要进行标注。
( 7) 立面标高。在建筑立面图中, 高度方向的尺寸主要使用标高的形式标注, 主要包括建筑物室内外地坪、 各楼层地面、 窗台、 阳台底部、 女儿墙等各部位的标高。一般, 立面图中的标高尺寸, 应注明在立面图的轮廓线以外, 分两侧就近注写。注写时要上下对齐, 并尽量位于同一铅垂线上。但对于一些位于建筑物中部的结构, 为了表示更清楚起见, 在不影响图面清晰的前提下, 也可就近标注在轮廓线以内。
( 8) 详图索引符号。建筑物的细部构造和具体做法常见较大比例的详图来反映, 并用文字和符号加以说明, 因此凡是需绘制详图的部位, 都应该标上详图的索引符号, 具体要求与建筑平面图相同。
二、 绘图流程
1．绘制地平线、 定位轴线、 各层的楼面线( 这些线其实是不可见的, 只是为了以后绘制门窗洞口时有个参考的标准) 、 建筑外墙轮廓等。
2．绘制立面门窗洞口、 阳台、 楼梯间, 墙身及暴露在外墙外面的柱子等可见的轮廓一并画出。
3．绘出门窗、 雨水管、 外墙分割线等立面细部。
4．标注尺寸及标高; 绘制索引符号及书写必要的文字说明等内容。
5．插入图框, 完成全图。
任务二 立面图中主要建筑构、 配件的绘制
一、 新知识点
1.【点】的调用方式
①
菜单栏:
【绘图】→【点】
②
工具栏:
【绘图】→
③
命令行:
POINT(PO)
2．设定点的大小与样式
在利用AutoCAD绘制图形时, 经常需要绘制一些辅助点来准确定位, 在完成图形后再删除它们。下面来介绍【点】的绘制方法。AutoCAD既能够绘制单独的点, 也能够绘制等分点和等距点, 在创立点之前要设置点的样式和大小, 然后再绘制点。
选择【格式】→【点样式】命令, 弹出如图 4-3”点样式”对话框 所示的”点样式”对话框, 在该对话框中能够完成点的样式很大小的设置。

图 4-3 ”点样式”对话框
〖提示〗 一个图形文件中, 点的样式是一致的, 一旦更改了一个点的样式, 除了被锁住或者冻结亲的图层上的点, 其余所有点都会发生变化, 可是将该图层解锁或者解冻后, 点的样式和其它图层一样都将发生变化。
2．绘制单点或多点
在【绘图】→【点】→【单点】或者【多点】命令( 区别在于一次命令能够输入一个点或者多个点) , 即可在指定的位置单击鼠标创立对象, 或者输入点的坐标绘制多个点, 具体的坐标输入方法即为之前介绍的三种坐标输入方法。
3．绘制定数等分点
AutoCAD提供了”等分”命令, 能够将已有图形按照一定的要求等分。
( 1) 绘制定数等分点, 就是将点或者块沿着对象的长度或周长等间隔排列。
选择【点】→【定数等分】命令或输入DIVIDE命令后, 在系统提示下选择要等分的对象, 并输入等分的线段数目, 就能够在图形对象上绘制定数等分点了。能够绘制定数等分点的对象包括圆、 圆弧、 椭圆、 椭圆弧和样条曲线。具体操作过程参见立面图窗户的绘制。
( 2) 绘制定距等分点, 就是按照一定的间距绘制点。
在”绘图”菜单中选择【点】→【定距等分】或者输入MEASURE命令, 在系统的提示下输入点的间距, 即可绘制出该图形上的定距等分点, 为在圆上绘制定距等分点的结果。
命令行提示如下:
命令: _measure
启动【定距等分】功能
选择要定距等分的对象:
选择对象
指定线段长度或 [块(B)]: 指定第二点
可输入数值也可用两端点示意长度
2．【构造线】
( 1) 【构造线】调用方式:
①
菜单栏:
菜单栏: ”绘图”→”构造线”
②
工具栏:
工具栏: ”绘图”→
③
命令行:
命令行: XLINE(XL)
( 2) 命令说明
① 构造线仅用作绘图辅助线, 最好将其集中绘制在某一图层上, 将来输出图形时能够将该图层关闭, 这样辅助线就不会被打印输出了。
② 构造线命令绘制的辅助线能够用修剪、 旋转等编辑命令进行编辑。
〖注意〗 用修剪命令进行修剪时, 仅修剪构造线的一边, 该对象变为射线; 修剪两端才能将构造线变为直线。
3．拉伸
( 1) 【拉伸】调用方式:
①
菜单栏:
”修改”→”拉伸”
②
工具栏:
”修改”→
③
命令行:
STRETCH(ST)
( 2) 命令说明
【拉伸】命令能够拉伸对象中选定的部分, 没有选定的部分保持不变。在使用”拉伸”命令时, 图形选择窗口外的部分不会有任何改变; 图形选择窗口内的部分会随图形选择窗口的移动而移动, 但也不会有形状的改变, 只有与图形选择窗口相交的部分会被拉伸。因此使用【拉伸】命令时, 若所选图形对象全部在交叉框内, 则移动图形对象, 等同于【移动】命令。具体操作方法参见立面图窗户绘制过程。
〖注意〗 能被拉伸的图形对象有: 线段、 弧、 多段线和轨迹线、 实体和三维曲面, 而文本、 块和圆不能被拉伸。宽线、 圆环、 二维填充实体等可对各个点进行拉伸, 其拉伸结果可改变这些形体的形状。
〖技巧〗 当绘制完得图形发现尺寸有误的时候能够考虑使用【拉伸】命令对整个图形进行修改。
4.【打断】
( 1) 【打断】调用方式:
①
菜单栏:
”修改”→”打断”
②
工具栏:
”修改”→
③
命令行:
BERAK(BR)
( 2) 命令说明
【打断】命令用于打断所选的对象, 即将所选的对象分成两部分, 或删除对象上的某一部分, 该命令作用于直线、 射线、 圆弧、 椭圆弧、 二维或三维多段线和构造线等。
”打断”命令将会删除对象上位于第一点和第二点之间的部分。第一点是选取该对象时的拾取点或用户重新指定的点, 第二点即为选定的点。如果选定的第二点不在对象上, 系统将选择对象上离该点最近的一个点。将圆和圆弧进行断开操作时, 一定要按逆时针方向进行操作, 即第二点应相对于第一点的逆时针方向, 否则可能会把不该剪掉的部分剪掉。如图4-4 所示。

图 4-4”打断点”选择示意图
单击按钮, 命令行提示如下:
命令:_break选择对象:
启动【断开】命令
指定第二个打断点或[第一点(F)]:
选择需要打断的对象
指定第一个打断点: P1
点取P1点
指定第二个打断点: P2
点取P2点
二、 窗体
窗体是立面图上用的最多的元素之一, 在建筑立面图中, 窗户反映了建筑物的采光状况。在绘制窗户之前, 应观察该立面图上共有多少种窗户。
这里先详细介绍本项目中几种窗的绘制方法, 然后介绍其它几种常见窗的样式。
1．本立面图中的窗体绘制方法
从建筑物立面图上能够看出, 这栋建筑物有三种固定式窗( 如图4-3中的a、 b、 c) , 分别能够用矩形和偏移命令绘制, 由于三种窗体的样式相同, 高度相同, 仅宽度不同, 绘制窗户的时候能够利用原有的工作进行修改, 不必每种都重新绘制。另外, 此图中的窗户布置有规律, 不易混淆, 因此窗户和窗洞能够一起绘制出来。
( 1) 窗户尺寸与样式如图4-5 所示:

图 4-5 窗体尺寸示意图
( 2) 绘图步骤: 以图4-5中a图( 2100×1500窗户) 为例
第一步: 选择门窗作为当前层, 如图4-6所示:

图 4-6 ”门窗”当前层
第二步: 绘制一个长2100, 宽1500的矩形, 作为窗洞。
命令: _rectang
启动矩形工具
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
绘图区内选择任意点
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @2100,1500
使用相对坐标, 坐标之前不要忘记加”@”
第三步: 使用偏移工具完成窗框绘制, 如图4-7。
命令:_offset
启动偏移工具
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
默认设置
指定偏移距离或[经过(T)/删除(E)/图层(L)]<经过>: 60
输入两矩形之间距离
选择要偏移的对象, 或[退出(E)/放弃(U)]<退出>:
选择窗洞矩形
指定要偏移的那一侧上的点, 或[退出(E)/多个(M)/放弃(U)]<退出>:
光标放置矩形内侧

图4-7 完成的窗框
第四步: 利用点的定数等分辅助完成窗扇的绘制。
首先利用分解工具将内框矩形分解为直线; 然后将内框的水平方向和竖直方向分别三等分, 具体步骤如下:
选择【格式】→【点样式】命令, 弹出点样式对话框, 选择一个合适样式( 只要在图中可显示出即可) 。如
选择绘图菜单中的【点】→【定数等分】
将窗框的水平线三等分, 命令行提示如下:
命令: _divide
启动点的定数等分功能
选择要定数等分的对象:
选择窗框水平线
输入线段数目或 [块(B)]: 3
输入总的线段数
窗框的竖直线三等分与水平线的三等分基本一样, 只是在选择定数等分的对象时有所区别, 在这里不再详细复述。完成后如图4-8所示。

图 4-8定数等分之后
将对象捕捉设置中的”节点”选中。如图4-9所示。
这样才能捕捉到定数等分的点

图 4-9”对象捕捉设置”对话框
利用【直线】命令绘制窗线, 此时建议将状态栏的按钮打开, 这样能够在画直线的同时捕捉到交点, 如图4-10所示。否则, 需要画出直线之后找到交点再进行修剪才能够完成。

图 4-10 利用极轴捕捉交点
按照样图绘制完所有直线后, 将所有”点标记”删除, 然后根据工程图的规范要求将窗洞加粗, 利用特性工具栏将选择对象的线宽设置为0.3, 如图4-11所示。完成的窗体绘制效果如图4-12。

图4-11 利用特性工具栏设置外框线宽

图4-12 完成的窗体绘制
〖提示〗如果想显示加粗后的效果需要打开状态辅助栏中的按钮。
图4-3中其它窗体”b”和”c”图的绘制能够参考”a”图的绘制方法, 也能够利用已绘制好的a图进行修改完成, 下面以窗体”b”图为例, 介绍利用已完成的”a”图修改完成的绘制方法。
经过观察得知窗体”b”和”c”的样式一样, 宽度都是1500, 只有长度上有差别, 分别为2100和1800, 根据这个特点能够选择拉伸工具辅助完成绘图。
复制窗体a图, 选择拉伸工具将其长度2100修改成1800, 宽度1500不变, 命令行提示如下:
命令: _stretch
启动拉伸工具
以交叉窗口或交叉多边形选择要拉伸的对象---
选择对象: 指定对角点: 找到 6 个
注意利用”交叉窗口”选择, 如图4-13( a) 所示
指定基点或 [位移(D)] <位移>:
如图4-13( b) 所示指定
指定第二个点或 <使用第一个点作为位移>: 300
向光标左侧水平移动如图4-13( c)

图4-13 拉伸绘制过程
此时, 只需再利用点的定数等分功能就可完成窗体”b”图的绘制, 详细过程参考窗体”a”图的窗线绘制过程, 这里不再详细复述。
2．其它几种常见窗体样式( 如图4-14)
( 1) 单层固定窗: 重复利用【矩形】和【偏移】即可完成。
( 2) 单层外开平开窗: 在单层固定窗的基础上利用对象捕捉( 中点) 辅助【直线】即可完成绘制。
( 3) 左右推拉窗: 其中的箭头可用【多段线】绘制。
( 4) 百叶窗: 能够使用【直线】和【偏移】, 也可使用【阵列】, 方法较多。

图4-14 常见窗体样式
这里虽然只是简单的几种, 可是其它的各种窗体与这几种窗体的差别大多只是直线的位置和样式不同, 大同小异, 因此尽可参照绘制。
三、 阳台
本例中有外挑窗台和封闭阳台两种, 如图4-15所示:

图4-15 外挑窗台、 封闭阳台
1．外挑窗台绘制方法
首先复制一个之前已完成的窗体”b”图( 1800×1500) , 然后利用矩形命令绘制2400×600的外挑窗台, 并将线宽设置为0.3, 如图4-16所示:

图4-16 窗户与外挑窗台
移动矩形外挑窗台与窗户相交, 命令行提示如下:
命令: _move
启动移动工具
选择对象: 找到 1 个
选择绘制”窗台”矩形
指定基点或 [位移(D)] <位移>: 300
利用对象追踪捕捉距离对象左侧中点300处, 如图4-17所示
指定第二个点或 <使用第一个点作为位移>:
捕捉窗户左下角端点, 如图4-18, 回车之后得到如图4-19所示图形

图4-17 利用对象追踪指定移动基点

图4-18 窗台与窗户相交点

图4-19 相交之后
用修剪命令剪去多余线( 即在图中不应看到的线) 。
命令: _trim
启动修剪工具
当前设置:投影=UCS, 边=无
默认设置
选择剪切边---
选择对象或 <全部选择>: 指定对角点: 找到 8 个
可用交叉窗口选择多条线作为剪切边
选择要修剪的对象, 或按住 Shift 键选择要延伸的对象, 或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
根据图形选择要剪掉的部分线段, 如图4-20所示

图4-20 选择要修剪的对象
最后删除其它多余线完成外挑窗台绘制, 如图4-21所示。

图4-21 外挑窗台
2．封闭阳台绘制方法
首先绘制尺寸分别为2970×1190与2730×1610的两个矩形, 利用移动命令将两个矩形按照图4-15中封闭阳台的样式相交, 这里能够参照之前阳台的绘制方法, 利用对象追踪进行捕捉指定移动的基点, 然后利用直线命令和点的定数等分绘制封闭阳台的窗线, 最后检查全图, 删除多余点、 线, 完成绘制。
四、 门、 雨蓬和台阶
其实门的绘制与窗户的绘制如出一辙, 也是先绘制门洞, 然后绘制一扇门作为模板, 其它相同的门能够利用模板复制出来。一般而言, 门的数量要比窗户少的多。
1．本立面图中门、 雨篷和台阶的绘制方法
对于本例图中, 只有一种门, 如图4-22所示, 用【矩形】绘制完成一半后, 经【复制】或者【镜像】完成另一半的绘制, 多余的线用【修剪】命令剪去即可。

图 4-22 门、 雨篷和台阶
2．其它常见门的样式( 如图4-23)
( 1) 墙外单扇推拉门: 利用【矩形】和【偏移】完成。
( 2) 双扇门: 利用【镜像】复制单扇门, 用【直线】连接中点即可。
( 3) 双扇弹簧门: 与双扇门的区别只在于有两条虚线。此处虚线的绘制能够考虑使用【打断】命令完成。

图 4-23 几种常见门的样式
任务三 建立绘图环境
在开始绘制建筑立面图前, 首先对绘图环境进行相应的设置, 做好绘图前的准备。
一、 新建文件
启动AutoCAD , 执行【文件】—【新建】或单击图标, 将新文件保存为”建筑立面图”。
二、 设置图形界限
1．执行【格式】—【图形界限】或输入limits, 命令行提示:
命令: '_limits
重新设置模型空间界限:
启动”图形界限”设置工具
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:
此处能够直接回车
指定右上角点 <420.0000,297.0000>: 4 ,29700
因建筑立面图的绘制比例为1: 100, 图形放在A3图幅内, 因此将图形界限放大一百倍, 输入4 , 29700。
2．显示图纸大小
方法一: 在命令行输入Z, 并按下Enter键, 在系统提示下输入A,命令行提示如下:
命令: z
ZOOM

启动缩放工具
指定窗口的角点, 输入比例因子 (nX 或 nXP), 或者
[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: A
选择”全部”

正在重生成模型。

方法二: 单击【视图】→【缩放】→【全部】命令, 如图4-24所示。

图 4-24 视图菜单
〖提示〗 此项操作目的是让所设置的图形界限全部显示在当前的绘图区内。千万不要忽视这一步骤, 这样才能够使自己设置的图形界限最大的显示在整个桌面上
三、 设置图层
在命令行输入La并按下Enter键或者左键单击, 打开”图层特性管理器”对话框。绘制建筑立面图所需设置图层参考如图4-25所示。

图4-25 ”图层特性管理器”对话框
〖提示〗 图层的设置要根据所绘制图形的特点设置, 能够在绘图之前全部设置好, 也能够在绘图过程中逐步设置, 但建议在绘图之前设置, 这样使绘图前对所绘制的图形有所认识与了解, 经过设置也对绘图的过程有了大致的思路, 有利于提高绘图速度。

任务四 绘制图形
一、 新知识点
阵列
尽管【复制】命令能够一次复制多个图形, 但要复制呈规则分布的图形目标仍不是特别方便。AutoCAD提供了图形阵列功能, 以便用户快速准确地复制呈规则分布的图形。
【阵列】作用是在进行工程制图时, 可快速、 准确地绘制呈规则分布的图形。
【阵列】调用方式:
①
菜单栏:
”修改”→”阵列”
②
工具栏:
”修改”→
③
命令行:
命令行: ARRAY(AR)
启动【阵列】命令后, 出现”阵列”对话框, 如图4-26 所示。阵列分为”矩形阵列”( Rectangular Array)和”环形阵列”(Polar Array)两种方式, 下面分别介绍这两种阵列方式。

图 4-26 ”阵列”对话框
1． 矩形阵列(Rectangular Array)
在”阵列”对话框中选择矩形阵列(R)选项后, 出现”矩形阵列”下的阵列对话框,
如图4-26 所示。
”矩形阵列(R)”对话框相关选项含义:
选择对象: 选择需阵列的对象。
行(W)文本框: 阵列复制的行数。
列(O)文本框: 阵列复制的列数。
偏移距离和方向选项组: ( 如图4-27)
行偏移(F): 输入行间距。可在文本框内直接输入间距, 也可点击右边的”拾取行偏移”按钮, 直接在AutoCAD绘图界面中拾取。
列偏移(M): 输入列间距。具体操作同”行偏移(F)”。
阵列角度(A): 输入阵列复制的角度。具体操作同”行偏移(F)”。

图 4-27 偏移距离和方向选项组
〖注〗行间距、 列间距、 阵列角度有正、 负之分。行间距为正值时, 向上复制阵列; 为负值时, 向下复制阵列。列间距为正值时, 向右复制阵列; 为负值时, 向左复制阵列。阵列角度为正值时, 向上旋转复制阵列; 为负时, 向下旋转复制阵列。
2．环形阵列(Polar Array)
在”阵列”对话框中选择环形阵列选项后, 出现环形阵列下的阵列对话框, 如图4-28所示。

图 4-28 环形阵列对话框
”环行阵列(P)”对话框相关选项含义:
选择对象(S): 选择需阵列的对象。
中心点: 选择的对象进行环形阵列复制的中心。可在文本框中分别输入中心点在绘图界面上的绝对坐标(X, Y), 也可单击文本框右边的按钮, 回到绘图界面, 在绘图界面上直接单击鼠标左键选择相应特征点。
方法和值选项组: ( 如图4-29)

图 4-29
方法(M): 共有三种方法可供选择, 分别是下面单选项( 项目总数、 填充角度、 项目间角度) 的两两组合。左单击选项框右边的箭头, 可弹出一个下拉列表框, 如图4-30所示。

图 4-30 ”方法” 下拉列表框
根据所选的方法, 项目总数、 填充角度、 项目间角度选项中未被选中的文本框将出现灰色。
项目总数(I): 环形阵列复制的个数。在右边的文本框中输入具体数据即可。
填充角度(F): 环形阵列复制复制对象时, 对象、 复制品、 中心点形成的扇形的具体角度, 可经过右边的文本框输入, 也可单击文本框右边的按钮, 回到绘图界面, 在绘图界面上依据命令行提示, 以选定的中心点为起点, 选择终点, 形成有向线段的角度直接确定。
项目间角度(B): 对象、 对象的复制品相邻两两间的关于中心点形成的扇形角度。确定方式同”填充角度(F)”选项。
复制时旋转项目(T): 确定选择的旋转阵列复制的对象绕旋转中心点旋转时的基点。
单击图4-29 中该选项右边的详细(O)按钮, 出现如图4-31 所示的下拉框。可设为默认值, 也可直接在绘图界面上选取。

图 4-31 ”详细”下拉框
〖注〗 环形阵列时, 输入的角度为正值, 沿逆时针方向旋转; 反之, 沿顺时针方向旋转。环形阵列的复制份数也包括原始形体在内。
如图4-32 所示为经过环形阵列绘出的图形。

图4-32 环形阵列
二、 绘制辅助网格
在多数立面图上, 都是规整的图形元素的排列, 因此绘制出辅助网格, 对于以后绘图时定位是非常有利的。
1．选取辅助线为当前图层
选择当前层后图层工具栏显示如图:

图 4-33 ”辅助线”当前层
2．绘制基准线
在图上绘制一条水平线和一条垂直线作为两条基准定位轴线, 同时作为绘制整个辅助网格的基础。一般以地平线作为水平基准, 再作出一条垂直线与之正交, 这里以图左侧的垂直轮廓线作为垂直基准。命令行提示如下:
命令:_line指定第一点:
启动直线工具
指定下一点或[放弃(U)]:44350
打开, 光标放到起点的右侧, 输入线段长度
指定下一点或[放弃(U)]:
回车, 完成水平线绘制
命令:_line指定第一点:
利用对象追踪水平线起点右侧一点
指定下一点或[放弃(U)]: 20400
输入立面图左侧垂直轮廓线的长度
指定下一点或[放弃(U)]:
回车, 完成垂直基准线绘制, 效果如图4-34所示

图 4-34水平与垂直基准线
三、 生成网格
将基准线做一系列的偏移就能够生成辅助网格。
1．水平线的偏移
命令:_offset
启动偏移工具
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
默认设置
指定偏移距离或[经过(T)/删除(E)/图层(L)]<经过>: 1120
输入偏移距离
选择要偏移的对象, 或[退出(E)/放弃(U)]<退出>:
选中水平基线
指定要偏移的那一侧上的点, 或[退出(E)/多个(M)/放弃(U)]<退出>:
选中水平基线上方
指定要偏移的那一侧上的点, 或[退出(E)/多个(M)/放弃(U)]<退出>:
直接回车退出
这样, 就又得到一条水平线, 重复这样的步骤, 只是每次注意修改偏移距离, 即可得到全部的水平线。从水平基准线开始依次往上绘制每条水平线时输入的偏移距离分别为1500,1500,1300,1500,1300,1500,1300,1500,1300,1500,1300,1500,1300, 1500。
2．垂直线的偏移
基本与水平线的偏移类似, 只是在选择要偏移对象时有所差别, 根据本图特点是正背立面图, 因此垂直线要比水平线复杂许多, 需要从原图认真分析确定偏移距离, 并及时仔细检查避免尺寸发生错误。
经过水平线与与垂直线的偏移生成的辅助网格线如图4-35所示:

图 4-35 辅助网格线
〖注〗 辅助网格生成后, 会成为以后作图的参考工具, 可是最后出图时为了显示起来比较美观, 多数会将其隐藏起来, 以免造成图面的杂乱。
四、 绘制外形轮廓
建筑物的外形轮廓用粗实线来绘制, 具体操作步骤如下。
1．选定当前图层为”轮廓线”
选择当前层后图层工具栏显示如图4-36:

图 4-36 ”轮廓线”当前层
设置此图层时, 注意线型设置为〖Continuous〗,线宽设置为0.3, 如图4-37所示:

图 4-37 ”轮廓像”图层线宽的设置
2．绘制地平线与建筑轮廓线
使用【直线】绘制, 绘制好的地平线与建筑物轮廓线如图4-38所示。

图 4-38 绘制好的地平线与轮廓线
五、 绘制窗户与阳台
本例中有三种窗户和两种阳台, 具体的绘制方法已经在之前的任务二构配件的绘制中做过详细的介绍, 这里只介绍把绘制好的窗户与阳台安装在立面图上的具体步骤。
1．确定各种窗户与阳台的位置
打开辅助网格, 能够发现这些水平线垂直线交织的网线已经提供了现成的窗洞, 只需要根据读图确定好每种窗户与阳台的位置即可。
2．安装窗户与阳台
根据确定的位置安装之前已经绘制完成的窗户与阳台( 图4-39) , 每种窗户与阳台在立面图中都不止一个, 安装时不必单个安装, 只需经过观察找出规律, 有选择性的安装, 本例图中能够考虑安装顶层的窗户与阳台, 如图4-40 所示。

图 4-39本例中的窗户与阳台样式

图 4-40 顶层安装窗户与阳台示意图
3．完成其它窗户绘制
选择【阵列】命令绘制, 命令行提示如下:
命令: _array
弹出”阵列”对话框, 选择”矩形阵列”
选择对象: 指定对角点: 找到 135 个
如图4-41所示选择内容

图 4-41”阵列”的对象
此时键入Enter键直接回到阵列对话框, 根据本例立面图的内容, 设置对话框中的行文本框为”7”, 列文本框为”1”, 行偏移文本框输入”-2800”, 设置完的阵列对话框如图4-42所示。

图 4-42”矩形阵列”参数设置
〖提示〗 输入行数与列数之后能够经过旁边的示例图所显示的样式确定是否设置正确, 行偏移、 列偏移与阵列角度的数值输入要格外注意正负号的选择, 对话框中有相应提示, 具体的内容参考【阵列】知识点的讲解。
设置完成之后, 建议不要马上单击按钮, 能够先单击 按钮, 出现图4-43所示界面:

图 4 –43 阵列预览图
当所显示的图形符合样图样式, 能够选择 , 否则, 能够选择, 重新回到阵列对话框进行参数的重新设置, 然后继续重复以上步骤直至图形阵列正确为止。
本立面图中有两列窗户为6扇, 与其它几列窗户数量不同, 如图4-44所示删除即可。

图 4-44 删除位置示意图
4．绘制门
在建筑立面图中, 门也是重要图形对象, 与绘制窗户相类似, 在绘制门之前, 应观察该立面图上共有多少种门。对于本立面图来说, 只有一种双扇门, 因此只需绘制一种门即可, 具体绘制步骤如下:
( 1) 选定当前层为”门窗”, 如图4-45 。

图4-45 ”门窗”当前层
( 2) 门洞的轮廓
执行【矩形】命令, 绘制1500×2200的矩形, 命令行提示如下:
命令:_rectang
启动【矩形】命令
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
捕捉门所在位置
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @1500,2200
输入另一角点相对坐标, 回车, 完成矩形绘制
执行【分解】命令, 将矩形分解, 命令行提示如下:
命令: _explode
启动【分解】工具
选择对象: 找到 1 个
选择所绘制的矩形
选择对象:
按回车, 完成矩形分解
( 3) 完成门的绘制
执行【偏移】命令, 将矩形两侧垂直线向内各偏移120, 命令行提示如下:
命令:_offset
启动【偏移】工具
当前设置: 删除源=否 图层=源OFFSETGAPTYPE=0
默认设置
指定偏移距离或[经过(T)/删除(E)/图层(L)]:120
输入偏移距离
选择要偏移的对象, 或[退出(E)/放弃(U)]<退出>:
选择矩形一侧垂直线
指定要偏移的那一侧上的点, 或 [退出(E)/多个(M)/放弃(U)] <退出>:
点击矩形内侧一点
选择要偏移的对象, 或[退出(E)/放弃(U)]<退出>:
选择矩形另一侧垂直线
指定要偏移的那一侧上的点, 或 [退出(E)/多个(M)/放弃(U)] <退出>:
点击矩形内侧, 回车, 完成偏移
将矩形上方水平线向内偏移100, 命令行提示如下:
命令:_offset
启动【偏移】工具
当前设置:删除源=否图层=源OFFSETGAPTYPE=0
默认设置
指定偏移距离或[经过(T)/删除(E)/图层(L)]<120.0000>:100
输入偏移距离
选择要偏移的对象, 或[退出(E)/放弃(U)]<退出>:
选择矩形上方水平线
指定要偏移的那一侧上的点, 或[退出(E)/多个(M)/放弃(U)]<退出>:
点击矩形内侧一点, 回车, 完成偏移
利用【修剪】命令将多余线剪掉, 本张图的修剪结果是两个直角, 因此也能够使用【圆角】或【倒角】命令来完成, 这里以使用【倒角】命令进行修剪为例做详细介绍。
命令:_chamfer
启动
(”修剪”模式)当前倒角距离1=0.0000, 距离2=0.0000
默认设置即是直角
选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:
拾取框点击在一条直线上留下的那一侧
选择第二条直线, 或按住Shift键选择要应用角点的直线:
拾取框点击在另一条直线上留下的那一侧
利用同样的方法修剪得到另一个角, 最后利用【直线】命令捕捉中点, 完成门的绘制。如图4-46所示。

图 4-46 门的绘制过程
〖提示〗 利用【圆角】或【倒角】命令来完成修剪直角时, 均要求在特定模式下才能完成, 即: 【圆角】的设置为”模式 = 修剪, 半径 = 0.0000”; 【倒角】的设置为”(”修剪”模式)当前倒角距离1=0.0000, 距离2=0.0000”, 而且在选择对象时要特别注意拾取留下的那一部分。

5．绘制雨篷和台阶
( 1) 绘制台阶
台阶的绘制比较简单, 采用【矩形】命令即可, 本副立面图上仅有两处相同的台阶, 画出一个, 绘制过程命令行提示如下:
命令:_rectang
启动【矩形】工具
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 300
利用对象追踪捕捉门廓左下角点左侧300处
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @2100,-200
输入另一个角点的相对坐标
( 2) 绘制雨篷
立面图上的雨篷一般也是由矩形表示, 绘制过程命令行提示如下:
命令:_rectang
启动【矩形】工具
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 2550
利用对象追踪捕捉台阶左上角点上方2550处
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @2100,150
输入另一个角点的相对坐标
完成的图按照在立面图上门所在位置移动过去即可, 如图4-47 所示。

图 4-47 绘制完的门、 雨篷和台阶
任务五 尺寸标注和文字说明
在已绘制的图形中必须添加尺寸标注和文字说明, 以使整幅图形内容和大小一目了然。本节将介绍如何在建筑立面图中添加尺寸标注和文字说明。
一、 新知识点
图块使用技术
块是一个或多个连接的对象, 用于创立单个对象, 块能够帮助用户在同一图形或其它图形中重复使用对象。
1．创立图块
( 1) 内部块
【创立块】调用方式:
①
菜单栏:
”绘图”→”创立块”
②
工具栏:
”绘图” →
③
命令行:
BLOCK
弹出如图4-48( 图呢) 所示的”块定义”对话框, 根据需要在各选项组中能够设置相应的参数, 从而创立一个内部图块。
在”块定义”对话框中:
名称: 下拉列表框用于输入或选择当前要创立的块名称;
基点选项组: 用于指定块的插入基点, 用户能够单击”拾取点”按钮, 暂时关闭对话框以使用户能在当前图形中拾取插入基点;
对象选项组用于指定新块中要包含的对象, 以及创立块之后如何处理这些对象, 单击”选择对象”按钮, 暂时关闭对话框, 允许用户到绘图区选择块对象, 完成选择对象后, 按Enter键重新显示 ”块定义”对话框;
按统一比例缩放: 复选框用于指定块参照按统一比例缩放, 即各方向按指定的相同比例缩放;
当选中了在块编辑器中打开复选框后, 单击”确定”按钮, 将在块编辑器中打开当前的块定义, 一般用于动态块的创立和编辑。
( 2) 外部块
①外部块的创立:
命令行输入”W”即”WBLOCK”, 弹出”写块”的对话框, 如图4-49所示。

源项目组包括三个可选项:
块: 选择本图中所有已做好的内部块, 从旁边的下拉框中选择即可, 如图4-50所示。

图4-50 源为”块”选择下拉框
整个图形: 表示选择本图中所有内容;
对象: 经过单击选择所要做成外部块的内容, 并经过选择合适插入基点, 这种选择方式基本和创立内部块的方法是类似的。
②外部块的保存:
单击这里弹出图4-52
外部块能够作为一个.dwg文件保存电脑里, 并能够插
