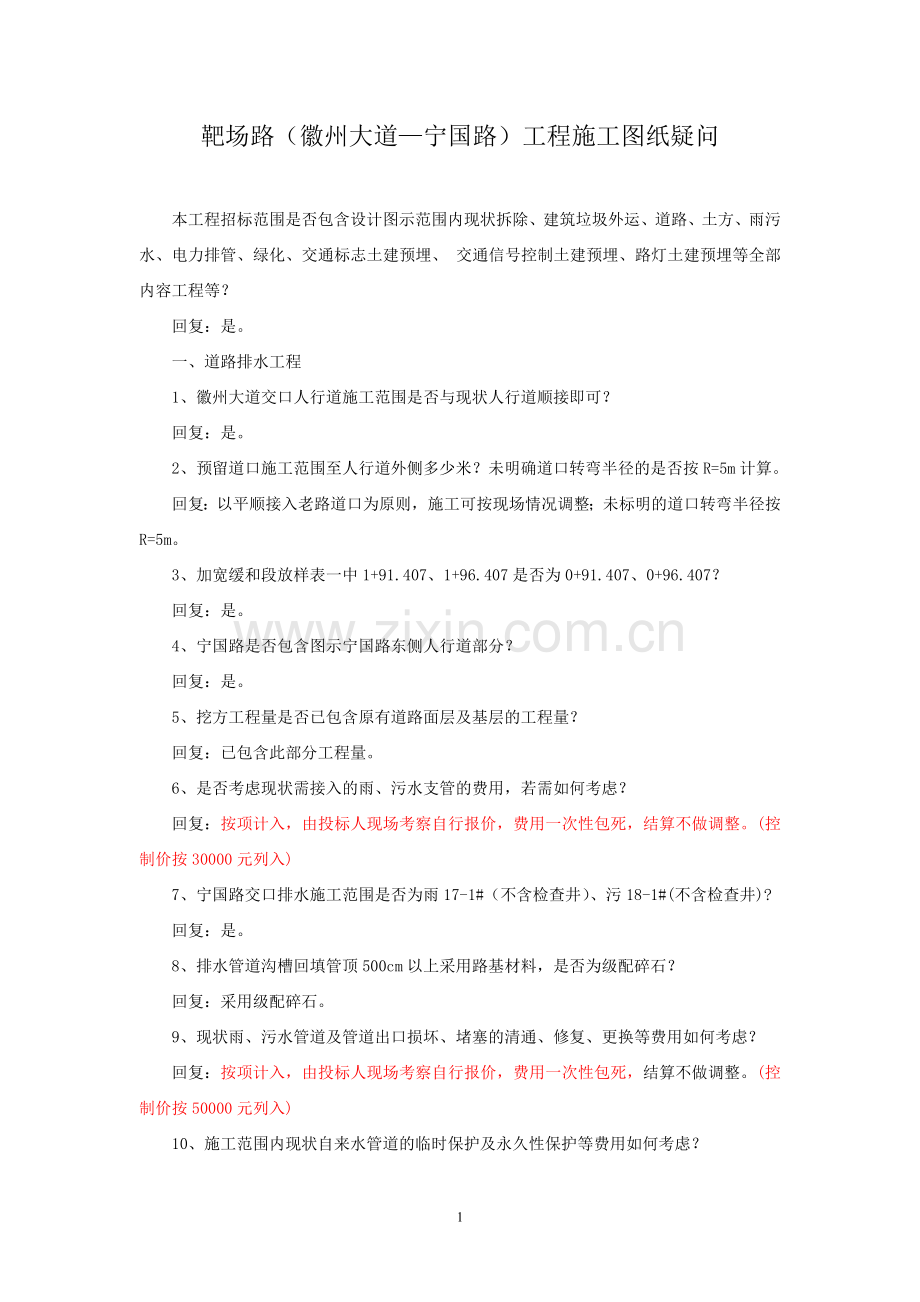

靶场路（徽州大道—宁国路）工程施工图纸疑问

本工程招标范围是否包含设计图示范围内现状拆除、建筑垃圾外运、道路、土方、雨污水、电力排管、绿化、交通标志土建预埋、 交通信号控制土建预埋、路灯土建预埋等全部内容工程等？
回复：是。
一、道路排水工程
1、徽州大道交口人行道施工范围是否与现状人行道顺接即可？
回复：是。
2、预留道口施工范围至人行道外侧多少米？未明确道口转弯半径的是否按R=5m计算。
回复：以平顺接入老路道口为原则，施工可按现场情况调整；未标明的道口转弯半径按R=5m。
3、加宽缓和段放样表一中1+91.407、1+96.407是否为0+91.407、0+96.407？
回复：是。
4、宁国路是否包含图示宁国路东侧人行道部分？
回复：是。
5、挖方工程量是否已包含原有道路面层及基层的工程量？
回复：已包含此部分工程量。
6、是否考虑现状需接入的雨、污水支管的费用，若需如何考虑？
回复：按项计入，由投标人现场考察自行报价，费用一次性包死，结算不做调整。(控制价按30000元列入)
7、宁国路交口排水施工范围是否为雨17-1#（不含检查井）、污18-1#(不含检查井)?
回复：是。
8、排水管道沟槽回填管顶500cm以上采用路基材料，是否为级配碎石？
回复：采用级配碎石。
9、现状雨、污水管道及管道出口损坏、堵塞的清通、修复、更换等费用如何考虑？
回复：按项计入，由投标人现场考察自行报价，费用一次性包死，结算不做调整。(控制价按50000元列入)
10、施工范围内现状自来水管道的临时保护及永久性保护等费用如何考虑？
回复：为保证工程顺利施工对现状自来水管临时保护及永久性保护，包含保护措施在施工中的维护、竣工后拆除、废料外运等全部内容。保护方案需经建设单位及监理单位批准后方可实施；由投标人现场考察自行报价，费用一次性包死，结算不做调整。(控制价按80000元列入)
11、靶场路与徽州大道交口西侧20cm水泥砼面层、基础及侧石安铺含在本次招标范围内。其中侧石采用花岗岩材质，基础及后背参见砼侧石做法。
二、交通标志标线
1、招标范围按设计图纸标注的工程范围内全部内容？
回复：仅基础及预埋件在招标范围内，杆件、标牌、栅栏、标线等均不在招标范围内。
2、徽州大道上靶场路指路标牌是否在招标范围内？
回复：仅计标志牌基础及预埋在招标范围内。
3、图号J-02-03，图名徽州大道与太湖路交口交通图是否在招标范围内？
回复：标志牌基础及预埋在招标范围内。
4、栅栏是否设置在徽州大道交口一处、规划路交口东、西共二处、宁国路交口东、西共二处？
回复：不在招标范围内。
5、柔性警示柱是否设在栅栏两端？
回复：不在招标范围内。
6、交通标志标线工程数量表与平面图不一致，以哪个为准？
回复：不在招标范围内。
三、电力排管
1、4*4排管断面图中标注的“8mm厚内径Ф175（4mm厚 内径Ф180）、C-PVC电缆保护管（涂塑钢管（除涂塑层）”与设计说明中：“主排及工井引至南面手井排管采用Ф160mm无碱玻璃纤维钢管、过路排管采用Ф160mm涂塑钢管”不一致，是否以设计说明为准？
回复：以设计说明为准。
2、过宁国路的MPP顶管是否为单孔？
回复：与主排管断面一致。
3、与徽州大道已有主排工井衔接是否采用4*4断面，南侧工井若在行车道上是否采用顶管施工？
回复：采用4*4断面，与南侧工井衔接采用顶管施工。
4、4#环网柜及基础是否在本次招标范围内？
回复：4#环网柜及基础在招标范围内，内径为4700*600mm,深度1250mm，底板及墙壁厚200mm，底板及墙壁钢筋均为Φ10@250*250双层双向布置；C20砼台阶底部台阶2000*1300mm，总高度500mm；预埋件等按规范及设计图纸要求。
5、四通工井无设计图纸，需提供具体做法，且工井无高度。
回复：四通工井具体做法详见07SD101-8P71。直通工井及四通工井高度均按1900mm计算。
6、排管沟槽回填是否采用级配碎石？
回复：是。
四、绿化工程
1、合肥市行道树施工导则规定，行道树胸径须大于12cm，是否还先用胸径12cm的合欢。
回复：采用胸径12cm的合欢。此树种已经过市园林局审查。
2、合肥市行道树施工导则要求，行道树树穴内土方全部挖出运走，回填土必须是拌合30%泥炭土的种植土，但绿化种杆设计苗木表给出的泥炭土数量不够，是否按实际测算计入工程量清单。
回复：泥炭土按整个树穴体积（扣除树球）的30%计算的，种植土另计。
五、交通控制设施
1、交通信号控制系统是否仅计基础设施、手孔井、管路预埋、拉管安装等工程。
回复：是。
2、配电柜是否在本次工程量清单内。
回复：不在本次招标范围内。
3、信号机基础的深度为多少。
回复：1m。
4、交通监控图纸是否经交警部门审批？
回复：已审批。
5、F杆12米信号灯大样图三无基础大样图
回复：暂按F杆6米信号灯大样图计算（待定）
6、砼基础和垫层是否均用一种砼标号
回复：是。
7、基础大样图标注砼标号为C25，常规交警要求用C30砼，砼标号采用哪种标号。
回复：采用C30砼。
8、手井及基础浇筑C25砼盖板无高度，请提供。
回复：20cm。
9、手井砌体是否采用M7.5水泥砂浆砌MU10砖，四壁及井底采用1：2水泥砂浆抹面
回复：是。
10、五防铸铁井盖采用轻型的还是重型的
回复：位于车行道采用重型井盖座，人行道及绿化带的采用轻型井盖座。
11、配电柜砖基础是否计入，如计入，请出大样图。
回复：不在招标范围内。
12、交通控制系统设备清单标注过路预埋镀锌钢管，道路平面图说明为钢管，以哪个为准。
回复：采用镀锌钢管。
六、照明
1、照明配电柜是否计入？
答复：照明配电柜含在照明报装费内，报装费暂按贰拾万元整计入投标报价，投标人必须全额计入，不得让利，工程结算时按实结算。
2、照明灯具是否计入。
回复：不计入，电缆、管线、路灯基础均计入报价，详见工程量清单。
3、路灯引下线采用什么导线。
答复：铜芯聚氯乙烯绝缘聚氯乙烯护套线BVV-3×2.5mm2 。
七、供电线路改造
1、杆上变压器容量400KVA以内，是否是400KVA，重新安装是否利用原拆除的变压器。
答复：是400KVA，安装利用原拆除变压器。
2、混凝土加强杆规格18米以内，请提供具体规格。
答复：长度18m，杆头350mm。
3、混凝土杆15米、10米以内，请提供具体规格。
答复：15米、10米计入工程量清单。
4、绝缘铝芯导线95mm2导线拆除及架设，请提供具体规格、型号，暂按： JKLV/1KV-95mm2拆除与架设设计入工程量清单。
答复：拆除架空线中有JKLYJ/1KV-95mm2，也有JKLYJ/10KV-95mm2；架设部分为JKLYJ/10KV-95mm2。
5、概算绝缘铝芯线拆除95mm2以内（0.75km，定额子目2-821换，绝缘铝芯线的规格是否应改为240mm2以内，请提供具体规格型号。
答复：此处架设线拆除应为JKLYJ/10KV-185mm2。6、混凝土杆6、15米以内拆除6根，是否同15米以内拆除25根同规格。
答复：是。
7、电缆保护钢管DN150管，是否是过路保护管，并请提供是埋地敷设，还是做顶管，暂按埋地管计入工程量清单。
答复：不是，是沿砼杆至埋地竖向电缆镀锌保护管。
8、10KV以下横担 1.8m采用什么型材及规格。
答复：为镀锌横担∠63×63×6。
8、10KV以下横担 1.1m采用什么型材及规格，请提供。
答复：为镀锌横担∠70×70×7。
9、请提供10KV复合悬式绝缘子和10KV户外复合式支持绝缘子的型号、规格。
答复：按常规金具考虑。
10、大拨梢砼基础是否有钢筋，如有，请提供钢筋的规格数量及其基础的规格。
答复：素砼即可，参考尺寸2800mm*2800mm*2800mm。
11、从设计概算工程量中有避雷器调试和避雷器引下线，但没有避雷器拆除安装，是否应有避雷器拆除、安装工程量，如有，请明确避雷器是利用原拆除的还是重新更换新的避雷器。
答复：没有，避雷器调试是指的是变压器中的。
12、接地极6根，接地母线是否就是避雷引下BV-35mm2绝缘导线。
答复：是。
13、请提供电缆 YJV22-3×150mm2的电压等级是否为10KV。答：是。
14、高压电缆YJV22-3×400mm2是否只有1个电缆头。
答复：一套终端头，一套中间头。
15、电缆保护管埋设深度请提供。
答复：覆土深度不小于800mm。
16、电缆保护管C-PVC160×5为1300米，是否含备用管。
答复：排管方式为1×2。
17、电缆保护管砂垫层做法及规格
答复：砂包管，截面240×480
18、电缆保护管的砼基础的规格
答复： C15砼100厚垫层
19、手工井的图集号及节点大样图号。
答复：工井尺寸：2m×1.5m×1.9m C15砼100厚垫层，1砖墙砌体强度为Mu7.5 参照图集07SD101-8第35页。
17、新立混凝土杆是否有底盘、卡盘、拉盘及其拉线，如有请提供数量规格。
答复：以现在的现场情况不考虑上述项目。
18、是否有横担，绝缘子等拆除工程量。
答：无。
19、请提供故障仪的型号。
答：SFI/3C。
20、线路改造工程工程量如下：
拆除部分
1、拆除杆上变压器3台（400KVA）
2、折除混凝土15m电杆31根
3、折除混凝土10m电杆30根
4、架空线拆除JKLYJ-50mm2 1500m
5、架空线拆除JKLYJ-95mm2 3000m
6、架空线拆除JKLYJ-185mm2 750m
7、变压器花架拆除（3台） 1项
安装部分
1、安装杆上变压器3台（400KVA）
2、电缆保护管C-PVC160×5 1300m
3、C-PVC电缆保护管砂垫层
4、C-PVC电缆保护管砂垫层
5、导线架设 JKLYJ-10KV- 95mm2 2250m
6、立混凝土18m加强电杆18根
7、立18m法兰式大拨梢混凝土电杆6根
8、安装10 KV横担 （1.8米）36根
9、安装10 KV横担 （1.1米）18根
10、安装10KV复合式悬式绝缘子 38串
11、安装10KV复合式支持绝缘子 72个
12、安装电缆保护镀锌钢管DN150 6m
13、角钢接地极制安∠50×5×2500 6根
14、避雷引下线BV-35mm2 60m
15、敷设高压电缆YJV22-10KV-3×150mm2 210m
16、户外10KV-150mm2硅橡胶终端电缆头1个
17、户外10KV-150mm2硅橡胶中间电缆头1个
18、敷设高压电缆YJV22-10KV-3×400mm2 550m
19、户外10KV-400mm2硅橡胶终端电缆头1个
20、户外10KV-400mm2硅橡胶中间电缆头1个
21、电缆支架 8只（ 76kg）
22、变压器花架 3套
23、故障仪 6只
24、变压器调试 400KVA 3台
25、避雷器调试 3组
26、大拨梢砼电杆基础砼 150m3
27、手工井 2m×1.5m×1.9m 4座
28、剪接火 3次
21、对于配电线路改造工程量清单中未列、少列但在迁移过程中必须发生的工程项目费用或其他费用，包含到相关部门办理各种手续、验收、移交等全部费用，由投标人现场考察并结合以往的施工经验进行综合报价，按项计入投标报价，费用一次性包死不做调整。
八、其他：
1、所有多余土方外运及外借土方运距按多少公里计算？
回复：投标人现场考察确定。取土场、弃土场、运输通道由施工单位负责修建维护，并负责沿线卫生保洁及到相关部门办理手续等，上述所需费用均列入综合单价中，以后不予调整。控制价按20km运距计入。
2、现有一条架空军用电缆改入地埋设，具体长度、位置及做法施工中现场确定，按项列入，以187000元的暂定价计入报价，投标人在投标时不得优惠。
3、现场施工围墙及沿线小区现有围墙拆除及按原状恢复，投标人需现场考察，对于与工程量清单中的数量不符部分需由投标人在综合单价中综合考虑，投标总价一次性包死，结算时不做调整。
4、施工范围内和范围外为保证工程顺利施工所需的各种管杆线临时保护及永久性保护，包含保护措施在施工中的维护、竣工后拆除、废料外运等全部内容。保护方案需经建设单位及监理单位批准后方可实施。全部费用一次性包死，结算时不再调整并且投标人在投标报价时不得优惠。控制价中按100000元计算。
5、现状各类检查井调升、调降、按要求更换井盖座、井圈加固等按项列入工程量清单，工程量由投标人现场考察自行报价，费用一次性包死，结算时不做调整。
6、施工范围内需移植的各类苗木等按项列入工程量清单，工程量由投标人现场考察自行报价，包含到相关部分办理各种手续等全部费用一次性包死，结算时不再调整。(控制价按100000元列入)
7、施工范围内其他管线回填按650m计算，断面1*1m，共三道暂列，材料为级配碎石，结算按实调整。
8、施工便道由投标人现场考察列入技术措施项目，包含材料运输、沿线单位小区等进出的临时通道、施工中维护、竣工后拆除外运等全部费用，一次性包死不做调整。
9、施工单位需按建设单位要求设置彩钢板安全围挡，同时满足全封闭施工、合肥市相关部门及安全文明施工规范要求，工程量由投标单位现场考察，计入技术措施项目清单报价，费用一次性包死不做调整。

合肥市包河区住房和城乡建设局
2013年元月15日
