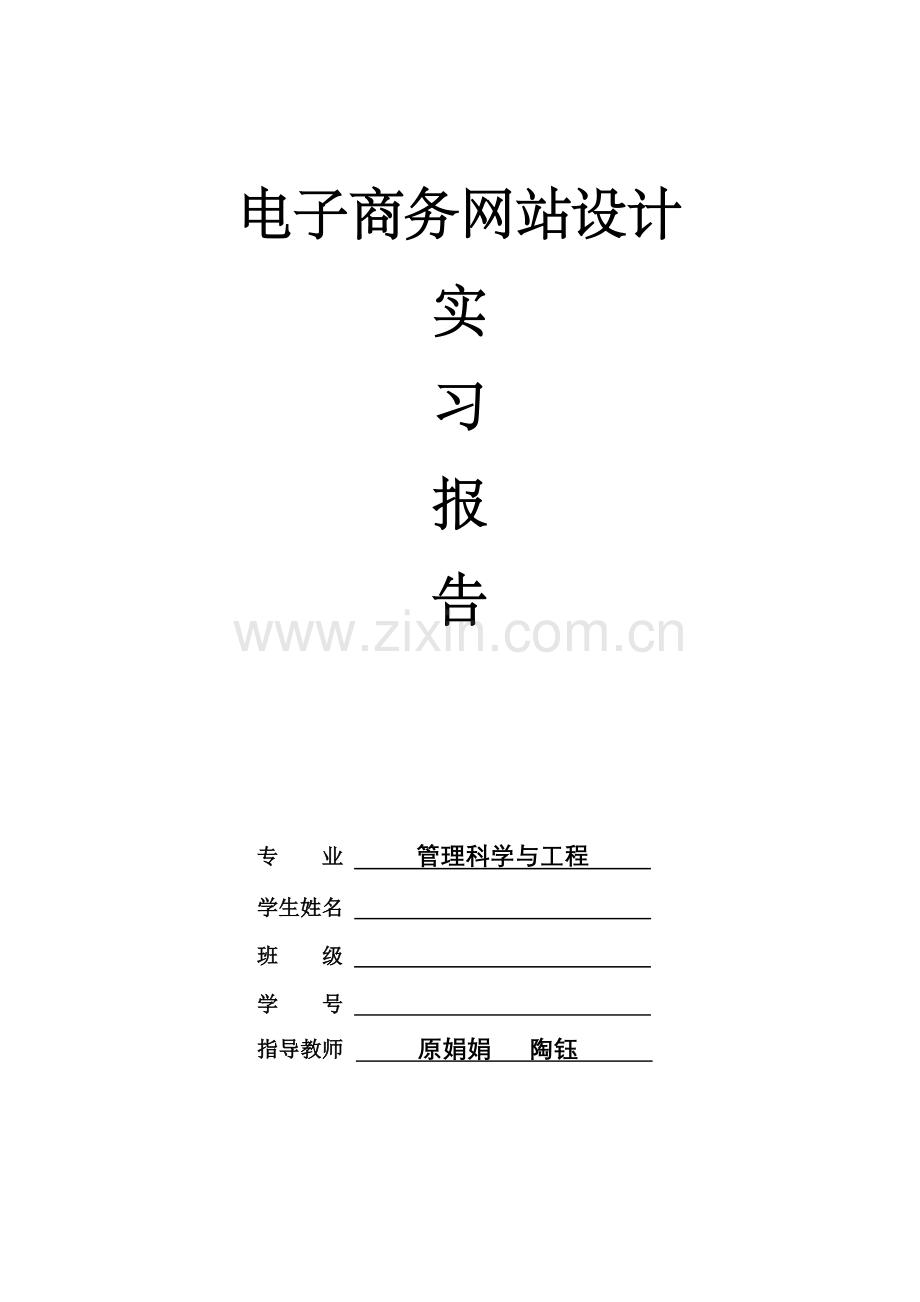

电子商务网站设计实习.doc

电子商务网站设计
实
习
报
告

专 业 管理科学与工程
学生姓名
班 级
学 号
指导教师 原娟娟 陶钰

目 录

1.系统分析 1
2.1需求分析 1
2.2可行性研究 3
2.3系统功能分析 4
2.系统设计 9
2.1总体设计 9
2.2系统模块设计 9
2.3数据库设计 11
2.4代码设计 16
3.系统详细设计 17
3.1系统首页设计与实现 17
3.2系统前台设计与实现 17
3.3系统后台设计与实现 19

电子商务网站设计实习
*****网站/**系统设计与开发
1.网站分析
1.1网站需求分析
1.2网站可行性分析
（1）技术可行性
（2）操作可行性
（3）经济可行性
1.3网站功能分析
2.3系统功能分析
2.3.1 业务流程分析
亮程汽车灯具销售系统主要业务流程图：
（1）前台用户购物的业务流程图如图1-1所示:

用户
浏览网页
登 录
重新登录
注 册
会员表
审核
选择商品
N
Y
审核库存
加入购物车
修改购买数量
审核库存
提示库存不足
N
N
Y
Y
下订单
订单

图1-1 前台用户购物的业务流程图
用户浏览网页，需要购买商品则需要登录。用户可以进行注册，用户的注册信息将被保存进入会员表。用户登录时，系统会对会员的信息与会员表中的信息进行对比，信息审核通过，用户则可以选择商品。如果审核不通过，则要求用户重新登录。
用户选择自己想要的商品后，可以选择放入收藏夹或是直接加入购物车，但无论是从收藏夹或是直接加入购物车，都需要进行库存审核。如果该商品无库存，则无法加入购物车，并提示库存不足。
用户将选择的商品放入购物车后，可以进行数量的修改，修改数量后，还将进行库存审核。如果修改后的数量超过了库存的数量，会提示库存不足。如果库存充足，则可以进行下订单。最后完成的订单信息将会存入订单表。
（2）后台管理员管理的业务流程图如图1-2所示:

管理员
登录
审核
查看及修改
商品管理
用户管理
订单管理
产品信息表
注册会员表
管理员表
订单表
重新登录
Y
N

图1-2 后台管理员管理的业务流程图

管理员进入后台进行登录，系统对登录信息进行审核。审核通过后，就可以根据管理员权限对后台进行相应的查看和修改。如果审核不通过，则要求管理员进行重新登录。
如果管理员具有“站长”权限，则可以对后台的所有项目进行更改。
如果管理员具有“管理员”权限，则可以进行“添加商品”，“大类管理”，“小类管理”，“类别转移”，“查看修改”以及“注册用户”模块的管理。
如果管理员具有“二级管理员”权限，则可以进行“添加商品”，“查看修改”以及“订单管理”模块的管理。
管理员要进入相应的模块进行管理，都需要进行权限审核。如果权限不足，则会出现提示信息。
2.3.2 数据流程图
数据流程分析主要包括对信息的流动、传递、处理、存储等的分析。数据流程分析的目的就是要发现和解决数据流通中的问题。系统分析的主要成果是新系统的逻辑模型,本系统的逻辑模型主要是以系统的数据流图为主要描述工作。
亮程汽车灯具销售系统主要数据流程图：
（1） 前台用户购物的数据流程图如图1-3所示:

P1
会员
注册
P3
选购
商品
P8
下订单
P7
审核
库存
P6
修改购买
数量
P4
审核库存
P5
加入购
物车
P2
审核信息
D1
用户
注册会员表
订单
D2
用户信息
F1
F2
F33
F6
F7
注：
F1：登录信息
F2：错误提示
F3：登录成功
F4、F6：审核不通过
F5、F7：审核通过
F4
F5

图1-3 前台用户购物的数据流程图
（2）后台管理员管理的数据流程图如图1-4所示:

管理员
P9
登录
P10
审核
权限
P12
查看及
修改
P11
提示权
限不足
D1
D2
D3
D4
注册会员表
订单
产品信息表
管理员表
Y
N

图1-4 后台管理员管理的数据流程图
1.3.3 数据字典
数据字典是关于数据的信息的集合，也就是对数据流图中包含的所有元素的定义的集合。数据流图和数据字典共同构成系统的逻辑模型。上面的数据流图只给出系统逻辑功能的一个总框架而缺乏详细、具体的内容。数据字典通过对数据流、数据元素、数据存储、加工、外部项的描述，对数据流图的各种成分起注解、说明作用，以下给这些成分赋以实际的内容。
表1-1 数据流表
数据流名称：注册会员信息
数据流来源：D1
数据流流向：P1
组 成：用户信息＝会员编号+会员名+邮箱+密码+时间+问题+答案+登陆次数+最后登陆时间+地址+邮编+电话+支付方式+送货方式+性别+真实姓名
说 明：包含了用户的详细内容
数据流名称：订单信息
数据流来源：D2
数据流流向：P12
组 成：订单信息＝订单编号+用户名+时间+灯具编号+购买数量+订单号+订单状态+收货人姓名+收货人地址+邮编+留言+支付方式+送货方式+性别+价格总额+收货人编号+收货人真实姓名
说 明：包含了产品的详细信息
数据流名称：商品信息
数据流来源： D3
数据流流向： P12
组 成：商品信息＝编号+名称+市场价+会员价+所属小类+所属大类+送货费+详情
说 明：包含了商品的详细信息
数据流名称：管理员信息
数据流来源： D4
数据流流向： P12
组 成：管理员信息＝管理员编号+用户名+密码+权限级别
说 明：包含了管理员的详细信息

2.网站设计
2.1网站总体设计

*****网站
用户登录
产品展示
网站管理
购物车
购物车
热卖商品
促销商品
最新商品
订单管理
商品管理
用户管理
用户注册
用户登录
生成订单

图2-1系统功能模块关系图
(注:也可将前、后台分开画)
2.2 系统模块设计
*****网站是由用户登录模块、产品展示模块、购物车模块、留言簿模块、系统管理模块组成，规划系统功能模块如下：
（1）用户登录模块
主要包括用户注册、密码修改、用户登录。
（2）产品展示模块
************************
（3）购物车模块
***************************
（4）****************
********************************
2.3 数据库设计
2.3.1 数据库需求分析
2.3.2概念结构设计
注：画出网站中所涉及的实体的E-R图；要求先画实体的E-R图再画实体之间的关系图。
例：订单信息实体的E-R图：

订单
订单号
会员号
下单时间
支付方式
灯具编号
订单状态
送货方式
购买数量

图2-2 订单信息实体的E-R图
会员信息实体的E-R图：

会员
编 号
邮 箱
密 码
电话
会员名
注册时间
真实姓名
性 别

图2-3 会员信息实体的E-R图

*********************************************
主要实体关系的E-R图：
由于各个实体的属性已在上面E-R图中画出，所以描述主要实体关系时省略了相关属性。

订单
生成
会员
小类
大类
管理员
商品
选购
管理
管理
管理
管理
管理
属于
属于
m
1
n
n
m
n
m
n
m
1
n
n
m
n
1
n
m
n

图2-8 主要实体关系的E-R图
2.3.3 逻辑结构设计
E-R图只描述了系统的概念模型,逻辑结构设计的任务是把概念结构设计阶段设计好的基本E-R图转换为与选用的数据模型想符合的逻辑结构。
E-R图向关系模型转换的结果如下所示：
（1）订单信息（订单编号，用户名，时间，灯具编号，购买数量，订单号，订单状态，收货人姓名，收货人地址，定单留言，支付方式，送货方式，价格总额，收货人编号）
（2）管理员信息（管理员编号，用户名，密码，级别）
*****************************************************
2.4 代码设计
2.4.1 代码设计的功能与设计原则
2.4.2 系统代码设计
例：订单编号的设计方法是：以生成订单的时间（年月日时分秒）为订单号，如订单号为2011526154456。2011为年，526为5月26日，154456为15时44分56秒。

3.系统详细设计
3.1 系统首页设计与实现
本系统的主界面文件为 main.asp，它的功能显示设备管理系统的框架信息，包括设备基本信息、设备维修管理、设备人员管理，计划和统计等信息。
主界面分为三部分。左侧是left.asp文件，是导航栏。上面是一个top.asp文件，包括一些文字及图片。界面的中部是背景图片，在图片的下面有一些链接，通过链接可以访问相关的网页。

图3-1 主界面文件main.asp页面的运行结果
3.2 系统前台设计与实现
3.2.1登陆模块
本系统的登陆界面如图，系统管理员和普通管理员进入主页的界面都是通过这个登陆界面。登陆界面包括用户名，密码，验证码。未输入或者输入不正确，都会出现相应的提示。

图3-2 普通管理员登陆界面文件index.asp页面的运行结果
3.2.2密码修改
普通管理员登陆后就可以对自己的密码进行修改，首先输入旧密码，在输入两次新密码，所有数据输入成功，密码就能修改，否者会出现相应的提示。

图3-3 普通管理员修改密码文件geren.asp页面的运行结果
********************************************
**********************************
3.3系统后台设计与实现
3.3.1登录模块
系统后台的登陆模块与前台是一样的，需输入用户名，密码和验证码，不输或输入有误都会出现相应的提示。

图3-7 系统管理员登陆界面文件index.asp页面的运行结果
3.3.2用户管理模块
可以对用户信息进行添加，修改和删除。当添加的用户名已存在时，系统会有相应的提示。

图3-8所有用户资料文件grxs.asp页面的运行结果

图3-9系统管理员添加用户信息文件grtj.asp页面的运行结果
***************************************************
参考文献
[1]范峰,周浩,郁斌.成品油管道设备信息系统的设计与实现[J].石油库与加油站,2010，(6):4-6.
[2] 王凯炼. MAXIMO 在电厂设备管理中的应用[J].大科技，2011，（3）:239-240.
[3]赵虎,顾剑峰.对电厂电气设备管理系统相关问题的探讨[J].经济技术协作信息,2010,（29）：101.
[4]王凯炼.MAXIMO在电厂设备管理中的应用[J].大科技.2011（06）：239-240.
[5]谭国贞.基于EAM的电力设备管理信息系统开发与应用[J]广东科技,2010，(18):84-85.
[6]姜志强.设备管理信息系统的开发与应用[J].中国设备工程,2011，(10):61-64
[7]刘建新.设备管理信息系统的设计与实现[D],山东大学2010.
[8]田新忠.施工企业设备管理信息系统的设计与实现[J].中国科技博览,2010，(36):23-25.
[9]李守启.油田录井设备管理信息系统开发与实现[J].科技信息,2011，(23):76-96.
[10]刘淑云，李继才.校仪器设备管理信息系统的设计与实现[J].实验室研究与探索.2011,(01):164-167.
[11]戴小廷.发电企业设备管理系统的设计与实现[J].福建电脑.2009, (05):153-154.
[12]邹庆辉,何贤国,肖海燕,蒋东平.设备管理信息系统原型系统的设计[J].中国医学装备,2011，(10):10-13.
[13]殷铭城.基于ASP的设备管理系统的设计[J].大众科技,2009,(05):47-49.
[14]辛乐仁,孙玉贵.煤矿设备管理信息系统应用分析[J].中州煤炭,2010，(12):34-35,37.
[15]WANG Zhi-qiang GAO Wei-ming The Study of Mangement Information System for Coal Mina Safety Quality Standarzation[J].Procedia Engineering,2011，(26):1970-1976.
