单片机汇编程序

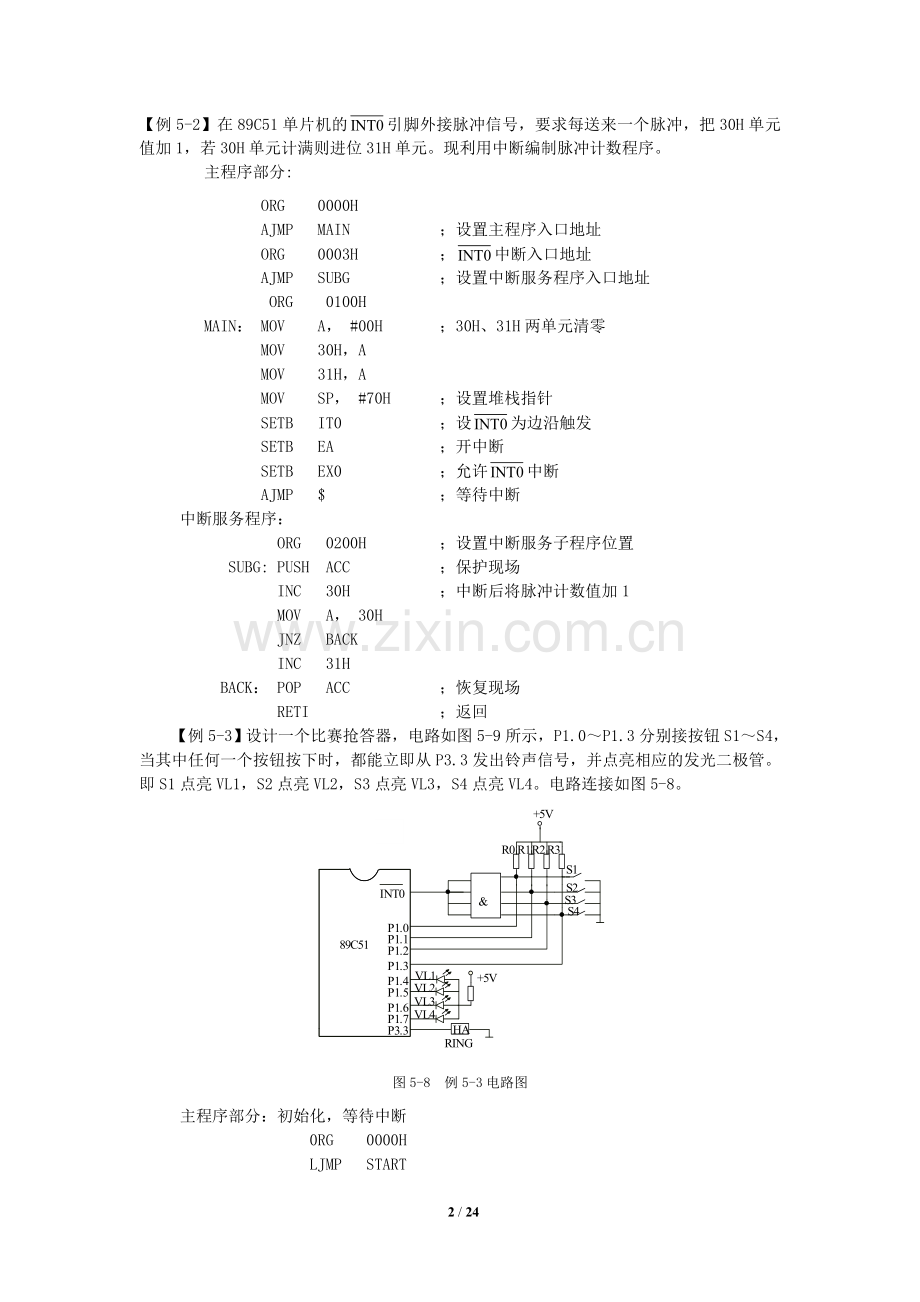

【例5-2】在89C51单片机的引脚外接脉冲信号，要求每送来一个脉冲，把30H单元值加1，若30H单元计满则进位31H单元。现利用中断编制脉冲计数程序。
主程序部分:
ORG 0000H
AJMP MAIN ；设置主程序入口地址
ORG 0003H ；中断入口地址
AJMP SUBG ；设置中断服务程序入口地址
  ORG 0100H
MAIN： MOV A， #00H ；30H、31H两单元清零
MOV 30H，A
MOV 31H，A
MOV SP， #70H ；设置堆栈指针
SETB IT0 ；设为边沿触发
SETB EA ；开中断
SETB EX0 ；允许中断
AJMP $ ；等待中断
中断服务程序：
ORG 0200H ；设置中断服务子程序位置
SUBG: PUSH ACC ；保护现场
INC 30H ；中断后将脉冲计数值加1
MOV A， 30H
JNZ BACK
INC 31H
BACK： POP ACC ；恢复现场
RETI ；返回
【例5-3】设计一个比赛抢答器，电路如图5-9所示，P1.0～P1.3分别接按钮S1～S4，当其中任何一个按钮按下时，都能立即从P3.3发出铃声信号，并点亮相应的发光二极管。即S1点亮VL1，S2点亮VL2，S3点亮VL3，S4点亮VL4。电路连接如图5-8。

图5-8 例5-3电路图
主程序部分：初始化，等待中断
0RG 0000H
LJMP START
0RG 0003H
LJMP 0300H
ORG 0100H
START： MOV SP，#70H ；设置栈区
SETB IT0 ；脉冲触发方式
WAITOFF：CLR P3.3 ；响铃控制
SETB EA ；CPU中断允许
SETB EX0 ；中断允许
SJMP $
中断服务程序: 查按钮，有按钮按下时响铃
ORG 0300H ；中断服务程序
ZDP: MOV A，P1 ；查哪个按钮按下
ANL A，#0FH
SWAP A ；转换为点亮发光管信号
ORL A，#0FH
MOV P1，A
LCALL RING ；响铃
LCALL DELAY
RETI
延时子程序:
RING: MOV R5， #20H ； 时间常数
RIN0: MOV R6， #60H ； 时间常数
RIN1: MOV R7， #0F0H ； 时间常数
RIN2: DJNZ R7， RIN2
SETB P3.3
DJNZ R6， RIN1
DJNZ R5， RIN0
RET
DELAY: MOV R6， #0FFH
DE2: MOV R7， #0FFH
DE1: DJNZ R7， DE1
DJNZ R6， DE2
RET
【例5-4】设定时器T0工作在方式0，在P1.0引脚上输出周期为2ms的方波(定时时间为1ms)，fosc=6MHZ。编程实现其定时功能。
解：当T0处于工作方式0时，加1计数器为13位。设T0的初值为X。（1机器周期＝2µs）
1. 计算T0初值X

则：X=7692；转换为二进制数：1111000001100B；结果为（TH0）=F0H，(TL0)=0CH.
2. 初始化
选择T0并确定工作方式：（TMOD）=00H
装入初始值：（TH0）=0F0H (TL0)=0CH
选择数据传输方式：中断方式：允许T0中断
SETB EA
SETB ET0
查询方式：禁止T0中断
CLR ET0
3. 程序清单
将上述的分析过程用指令表示出来。
方法1：中断法。在定时器初始化时要开放对应的中断允许（ET0或ET1）和总允许EA，在启动后等待中断。当计数器溢出中断，CPU将程序转到中断服务程序入口，因此应在中断服务程序中安排相应的处理程序。
主程序：
ORG 1000H
PTOMD ：MOV TMOD， #00H ；T0方式0
MOV TL0， #0CH ；送初值
MOV TH0， #0F0H
SETB EA ；CPU开中断
SETB ET0 ；开T0中断
SETB TR0 ；启动定时
SJMP $ ；等待中断
中断服务程序：
ORG 0120H
ITOP： MOV TL0， #0CH ；重新装入初值
MOV TH0， #0F0H
CPL P1.0 ；P1.0取反输出方波
RETI
方法2：查询法。在定时器初始化并启动后，在程序中安排指令查询TF0的状态。
MOV TMOD， #00H ；设置T0为模式0
MOV TL0， #0CH ；送初值
MOV TH0， #0F0H
CLR ET0 ；禁止T0中断
SETB TR0 ；启动T0
LOOP： JBC TF0， NEXT ；查询定时时间是否到？
SJMP LOOP
NEXT： MOV TL0， #0CH ；重装计数初值
MOV TH0， #0F0H
CPL P1.0 ；输出取反
SJMP LOOP ；重复循环
【例5-5】 用89C51单片机产生方波信号，晶振频率为6MHz，用T0定时，通过并行口P1.0输出频率为lKHz的方波的程序。用查询方式。
ORG 2000H
START: MOV TMOD，#01H ；T0工作于方式1
MOV TL0， #06H ；时间常数初值低8位
MOV TH0， #0FFH ；时间常数初值高8位
CLR ET0 ；禁止T0中断
SETB TR0 ；启动T0
LOOP: JBC TF0， DONE ；检查T0溢出否
SJMP LOOP ；未计满再查
DONE: MOV TL0， #06H ；计满重装时间常数初值
MOV TH0， #0FFH
CPL P1.0 ；将P1.0输出电平反相；
SJMP LOOP
【例5-6】利用定时器T1的模式2对外部信号计数。要求每计满100次，累加器A加1。
解：
计算T1的计数初值 ：X=28-100=156D=9CH
因此，TL1的初值为9CH，重装初值寄存器TH1=9CH.
程序清单：
ORG 0000H
LJMP MAIN
ORG 001BH ；中断服务程序入口
LJMP INTT1
MAIN： MOV TMOD， #60H ；T1为模式2计数方式
MOV TL1， #9CH ；赋初值
MOV TH1， #9CH
MOV IE， #88H ；定时器T1开中断
SETB TR1 ；启动计数器
HERE： SJMP HERE ；等待中断
中断服务程序：
INTT1: CPL P1.0
RETI
【例5-7】用T0方式3，分别产生200μs和300μs的定时，并使P1.0和P1.1分别产生400μs和600μs的方波。（fosc=6MHz）
解：本题需要2个定时器TH0和TL0
计数初始值计算：(28-初始值)×2＝200/300
TH0的初值＝156＝9CH ； TL0的初值＝106＝6AH
初始化：TMOD：03H且TR0=1和TR1=1
程序：
ORG 3000H
START: AJMP MAIN ；转主程序
ORG 000BH ；转TR0溢出中断
AJMP PIT0
ORG 001BH ；转TR1溢出中断
AJMP PIT1
MAIN: MOV TMOD， #03H
MOV TH0， #6AH
MOV TL0， #9CH
MOV IE， #8AH
MOV TCON， #50H
SJMP $
PIT0：MOV TH0， #6AH ；定时300us
CLP P1.0
RETI
PIT1：MOV TL0， #9CH ；定时200μs
CLP P1.1
RETI
【例5-8】用定时器/计数器T0监视一生产线，每生产100个工件，发出一包装命令，包装成一箱，并记录其箱数。硬件电路如图5-15所示。

图5-15 例5-8题图
用T0作计数器，T为光敏三极管。当有工件通过时，三极管输出高电平，即每通过一个工件，便会产生一个计数脉冲。
T0工作于计数器方式的方式2，方式控制字为TMOD：00000110B；计数初值为TH0=TL0=256-100=156=9CH；用P1.0启动包装机包装命令；用R5、R4作为箱数计数器。
程序如下：
ORG 0000H
LJMP MAIN ；主程序
ORG 000BH ；T0中断服务程序
LJMP COUNT
ORG 0030H
MAIN: MOV SP， #60H
CLR P1.0
MOV R5，#0 ；箱数计数器清“0”
MOV R4，#0
MOV TMOD，#06H ；置T0工作方式
MOV TH0， #9CH
MOV TL0， #9CH
SETB EA ；CPU开中断
SETB ET0
SETB TR0
SJMP $ ；模拟主程序
COUNT : MOV A， R4 ；箱数计数器加1
ADD A， #01H
MOV R4，A
MOV A， R5
ADDC A， #00H
MOV R5，A
SETB P1.0 ；启动包装
MOV R3，#100
DLY: NOP ；给外设一定时间
DJNZ R3，DLY
CLR P1.0
RETI ；中断返回
END
【例5-9】设系统时钟频率为12MHz，编程实现P1.1引脚上输出周期为1s，占空比为20%的脉冲信号。
分析：根据输出要求，脉冲信号在一个周期内高电平占0.2s，低电平占0.8s，超出了定时器的最大定时间隔，因此利用定时器0产生一个基准定时配合软件计数来实现。取10ms作为基准定时，采用工作方式1，这样整个周期需要100个基准定时，其中高电平占20个基准定时，低电平占80个基准定时。
程序代码如下：
ORG 0000H
LJMP MAIN
ORG 000BH
LJMP T0INT
ORG 0030H
MAIN： MOV SP，#60H
MOV R7，#0
MOV TMOD，01H ；初始化
MOV TH0， #0D8H
MOV TL0， #0F0H
SETB EA
SETB ET0
SETB TR0
SJMP $
中断服务程序：
T0INT： MOV TH0，#0D8H ；重载初始值
MOV TL0，#0F0H
INC R7
CJNE R7，#20，LL1
CLR P1.1
SJMP LLEND
LL1： CJNE R7，#100，LLEND
SETB P1.1
MOV R7，#00H
LLEND： RETI
【例5-10】试编写利用T0产生1s定时的程序。使得由P1口控制的8个LED指示灯每隔一秒轮流闪亮（输出为低电平时亮），设fosc＝6MHz。
解：
1) 定时器T0工作模式的确定
因定时时间较长，使用51单片机的定时器／计数器进行定时，即使按工作方式l，其最大定时时间也只能达到131 ms，离ls还差很远。为此，我们把秒计时用硬件定时和软件计数相结合的方法实现，
采用哪一种工作模式合适呢？可以算出：
模式0最长可定时16.384ms；
模式1最长可定时131.072ms；
模式2最长可定时512μs。
题中要求定时1s，可选模式1，每隔100ms中断一次，中断10次为1s。
初始值X(设fosc=6MHZ，振荡脉冲经12分频得到机器周期)
∵(216-X)

∴X=15536=3CB0H
因此,（TL0）=0B0H，(TH0)=3CH。
2) 实现方法
对于中断10次计数，可使T0工作在计数方式，也可用循环程序的方法实现。本例采用循环程序法。
3）程序设计：
ORG 0000H
LJMP MAIN ；上电，转向主程序
ORG 000BH ；T0的中断入口地址
AJMP DVT0 ；转向中断服务程序
ORG 2000H ；主程序
MAIN： MOV SP， #60H ；设堆栈指针
MOV R2， #0AH ；设循环次数
MOV TMOD， #01H ；设置T0工作于模式1
MOV TL0， #0B0H ；装入计数值低8位
MOV TH0， #3CH ；装入计数值高8位
SETB TR0 ；启动定时器T0
SETB ET0 ；允许T0中断
SETB EA ；允许CPU中断
SJMP $ ；等待中断
中断服务程序：
DVT0： MOV TH0，#3CH
MOV TL0，#0B0H
DJNZ R2，RTN
RL A ；左移一位
MOV P1，A
MOV R2，#20
RTN： RETI
【例5-11】门控位GATE的应用
利用定时/计数器T0的门控位GATE，测量引脚上出现的脉冲宽度，并将结果(机器周期数)存入内部RAM 30H和31H单元中。
解：
1）由题意分析，外部脉冲由引脚输入，可设T0工作于定时方式1，计数初值为0，在一个完整的外部脉冲宽度内对机器周期计数（定时方式），显然计数值乘上机器周期就是脉冲宽度。
2）设定GATE＝1，当TR0置1时，由外部脉冲上升沿启动T0开始工作。加1计数器开始对机器周期计数；引脚变为低电平时，停止计数，这时读出TH0、TL0的值，该计数值即为被测信号的脉冲宽度对应的机器周期数。测试过程如5-16图所示.

图5-16 例5-11题图
3）工作方式字TMOD=00001001B
计数初值TH0=00H，TL0=00H
4）程序设计
ORG 0000H
LJMP MAIN
ORG 0030H
MAIN： MOV TMOD，#09H ；GATE＝1
 MOV TH0， #00H ；置计数初值
MOV TL0， #00H
MOV R0， #30H
WAIT1： JB P3.2，WAIT1 ；等待变低
 SETB TR0 ；预启动T0
WAIT2： JNB P3.2，WAIT2 ；等待变高、启动计数
WAIT2： JB P3.2，WAIT3 ；等待再变低
CLR TR0 ；停止计数
MOV @R0，TL0 ；读取计数值，存入指定单元
INC R0，
MOV @R0，TH0
AJMP DATA ；转数据处理程序
【例6-1】利用串行口工作方式0扩展出8位并行I/O口，驱动共阳极LED数码管显示0～9。电路连接如图6-16。
把89C51串行口8位状态码串行移位输出后，TI置“l”，把Tl作为状态查询标志，则使用查询方法完成的串行口和CD4094驱动共阳极LED数码管(查表)显示0-9数字的参考子程序如下：
DSPLY:MOV DPTR， #TABLE
MOVC A， @A+DPTR
MOV SBUF， A
JNB TI， $
CLR TI
RET
TABLE:DB 0C0H，0F9H，0A4H 0B0H，99H
DB 92H，82H，0F8H，80H，90H

图6-16 共阳极LED与单片机的联接

图6-17 串行移位输入电路连接

用方式0加上并入一串出移位寄存器可扩展一个8位并行输入口。移位寄存器必须带有预置/移位的控制端，由单片机的一个输出端子加以控制，以实现先由8位输入口置数到移位寄存器，然后再串行移位从单片机的串行口输入到接收缓冲器，最后再读入到CPU中。
【例6-2】用51单片机串行口外加移位寄存器CD4014(或74LSl65，166)扩展8位输入口，输入数据由8个开关提供，另有一个开关K提供联络信号。当K=0时，表示要求输入数据，输入的8位为开关量，提供逻辑模拟子程序的输入信号。如图6-17所示。
解：串行口方式0的接收要用SCON寄存器中的REN位作为开关来控制。因此，初始化时，除了设置工作方式之外，还要使REN位为l，其余各位仍然为0。
对RI采用查询方式来编写程序，当然，先要查询开关K是否闭合。
参考程序：
START：MOV SCON，#10H ；串行口方式0初始化
JB P1.l，$ ；开关K未闭合，等待
SETB Pl.0 ；P／=1，并行置入数据
CLR Pl.0 ；P／=0，开始串行移位
JNB RI，$ ；查询RI
CLR RI ；查询结束，清RI
MOV A，SBUF ；读数据到累加器
ACALL LOGSIM ；进行逻辑模拟
SJMP START ；准备下一次模拟
甲机发送主程序：
ORG 0023H
AJMP ACINT
ORG 0030H
MOV TMOD，#20H ；设置定时器l工作方式2
MOV TLl，#0F3H ；定时器Tl数初值
MOV THl，#0F3H ；计数重装值
SETB EA ；中断总允许
CLR ES ；禁止串行中断
MOV PCON，#00H ；波特率不倍增
SETB TRl ；启动定时器l
MOV SCON，#50H ；设置串行口方式l，REN=1
MOV SBUF，#40H ；发送数据区首地址高位
SOUTl： JNB Tl，$ ；等待一帧发送完毕
CLR Tl ；清发送中断标志
MOV SBUF，#00H ；发送数据区首地址低位
SOUT2： JNB Tl，$ ；等待一帧发送完毕
CLR TI
MOV SBUF，#40H ；发送数据区末地址高位
SOUT3： JNB Tl，$ ；等待一帧发送完毕
CLR Tl ；清发送中断标志
MOV SBUF，#lFH ；发送数据区末地址
SOUT4： JNB Tl，$ ；等待一帧发送完毕
CLR TI
MOV DPTR，#4000H ；数据区地址指针
MOVX A，@DPTR ；读第一个数据
INC DPTR
MOV R7，#20H ；数据个数
SETB ES ；开放串行中断
MOV SBUF，A ；启动发送第一个数据
DEC R7
AHALT： AJMP $ ；等待中断
甲机中断服务程序：
ORG 0100H
ACINT： MOVX A，@DPTR ；读数据
CLR TI ；清发送中断
MOV C，P ；奇偶标志赋予
MOV ACC.7， C ；送ASCII码高位
MOV SBUF，A ；发送字符
DEC R7
CJNE R7，#00H，AEND2 ；没发送完转AEND2
CLR ES ；发送完禁止串行中断
CLR TRl ；定时器l停止计数
AJMP AENDl
AEND2： INC DPTR
AENDl： RETI ；中断返回
乙机接收主程序：
0RG 0023H
AJMP BCINT
ORG 0030H
MOV TMOD，#20H ；设置定时器l工作方式2
MOV THl，#0F3H ；定时器l计数初值
MOV TLl，#0F3H ；计数重装值
SETB EA ；中断总允许
CLR ES ；禁止串行中断
MOV PCON，#00H ；波特率不倍增
SETB TRl ；启动定时
MOV SCON，#50H ；设置串行口方式l，REN=1
MOV DPTR，#5000H ；数据存放首地址
MOV R7，#24H ；接收数据个数
SINl： JNB Rl，$ ；等待一帧接收完
CLR Rl ；清接收中断标志
DEC R7
MOV A，SBUF ；接收数据区首地址高位
MOVX @DPTR，A ；存首地址高位
INC DPTR ；地址指针增量
SIN2： JNB RI，$
CLR RI
DEC R7
MOV A，SBUF ；接收数据区首地址低位
MOVX @DPTR，A ；存首地址低位
INC DPTR
SIN3： JNB RI，$
CLR RI
DEC R7
MOV A，SBUF ；接收数据区未地址高位
MOVX @DPTR，A ；存本地址高位
INC DPTR
SIN4： JNB RI，$
CLR RI
DEC R7
MOV A，SBUF ；接收数据区未地址低位
MOVX @DPTR，A ；存末地址低位
INC DPTR
SETB ES ；开放串行中断
BHALT： AJMP $ ；等待中断
乙机中断服务程序：
ORG 0100H
BCINT： MOV A，SBUF ；接收数据
MOV C，P ；奇偶标志赋予C
JNC BEND3 ；C≠l为偶数转至BEND3
ANL A，#7FH ；为奇数删去校验位
BEND3： MOVX @DPTR，A ；存数据
CLR RI ；清接收中断标志
DEC R7
CJNE R7，#00H，BENDl；没接收完转BENDl
CLR ES ；接收完禁止串行中断
CLR TR1 ；定时器l停止计数
AJMP BEND2
BENDl： INC DPTR
BEND2： RETI ；中断返回
【例6-4】设计一个发送程序，将片内RAM 50H～5FH中的数据串行发送，串行口设定为方式2状态。TB8作奇偶校验位。在数据写入发送缓冲器之前，先将数据的奇偶位P写入TB8，这时第9位数据作奇偶校验用。
参考程序如下：
TRT： MOV SCON，#80H ；方式2设定
MOV PCON，#80H ；取波特率为fosc的1／32
MOV R0，#50H ；首地址50H送R0
MOV R7，#10H ；数据长度10H送R7
LOOP： MOV A，@R0 ；取数据送A
MOV C，PSW.0
MOV TB8，C ；P送TB8
MOV SBUF，A ；数据送SBUF启动发送
WALT： JBC TI，CONT ；判断发送中断标志
SJMP WALT
CONT： INC R0
DJNZ R7，LOOP
RET
【例6-5】设计一个接收程序，将接收的16个字节数据送入片内RAM 50H～5FH单元中。设串行口方式3状态工作，波特率为2400bps。定时钟数器Tl为工作波特率发生器时， SMOD=0，计数常数为F4H。
参考程序如下：
RVE： MOV TMOD，#20H ；Tl编程为方式2定时状态
MOV TH1，#0F4H ；计数常数送Tl
MOV TL1，#0F4H
SETB TRl ；启动Tl
MOV R0，#50H ；R0置初值
MOV R7，#10H ；数据长度10H送R7
MOV SCON，#0D0H ；串行El编程方式3接收
MOV PCON，#00H ；置SMOD=0
WAIT： JBC RI，PRI ；等待接收到数据
SJMP WAIT
PRI： MOV A，SBUF
JNB PSW.0，PNP ；奇偶校验判P=R1387
JNB RB8，PER ；出错转至PER结束
SJMP RIGHT
PNP： JB RB8，PER
RIGHT：MOV @R0，A ；数据送缓冲器
INC R0
DJNZ R7，WAIT ；判数据块接完否?
CLR PSW.5 ；正确接收完l6个字节置标志
PER：RET
【例8-1】对8255A各口作如下设置：A口方式0输入，B口方式1输出，C口高位部分为输出，低位部分为输入。设控制寄存器地址为003AH。
按各口的设置要求，工作方式控制字为10010101，即95H。初始化程序段应为：
MOV R0，#3AH
MOV A，#95H
MOVX @R0， A
【例8-2】若要求8255A工作在方式0，且A口作为输入口，B口、C口作为输出口，则8255A的初始化程序如下。
ORG 3000H
MOV A，#90H ；置方式控制字
MOV DPTR，#2503H ；控制寄存器地址
MOVX @DPTR，A ；写控制字
MOV DPTR，#2500H ；A口地址
MOVX A，@DPTR ；从A口读数据
INC DPTR ；B口地址
MOV A，#DATA1 ；需要输出的数据
MOVX @DPTR，A ；将数据送B口输出
INC DPTR ；C口地址
MOV A，#DATA2 ；需要输出的数据
MOVX @DPTR，A ；将数据送C口输出
（2）8255A的C口8位中的任意一位，都可用指令来置位或复位。
【例8-3】若想把C口的第5位PC4置1，相应的控制字为：00001001B=09H，程序如下。
MOV DPTR，#2500H ；设控制寄存器地址为2500H
MOV A，#09H ；控制字
MOVX @DPTR，A ；把控制子送到控制口
【例8-4】已知8255A的端口地址为02E1H～02E4H，请实现对端口C的PC2置位和PC4复位。
解： MOV DPTR，#02E4H ；大于8位的端口地址送DX
MOV A，#05H ；位操作控制字＝0000 0101B
MOVX @DPTR，A ；置位PC2
MOV A，#08H ；位操作控制字＝0000 1000B
MOVX @DPTR，A ；复位PC4
【例8-5】请在8255A端口C的PC7位输出一个正脉冲（设原来PC7=0）。
解：程序段如下
MOV A， #0FH ；置位PC7，操作控制字＝00001111
MOV DPTR，#CTRL_PORT ；控制端口地址
MOVX @DPTR， A ；写入控制端口
CALL DELAY ；延时产生脉宽
MOV A， #0EH ；复位PC7，操作控制字＝ 00001110
