消防控制柜操作说明教学提纲.ppt

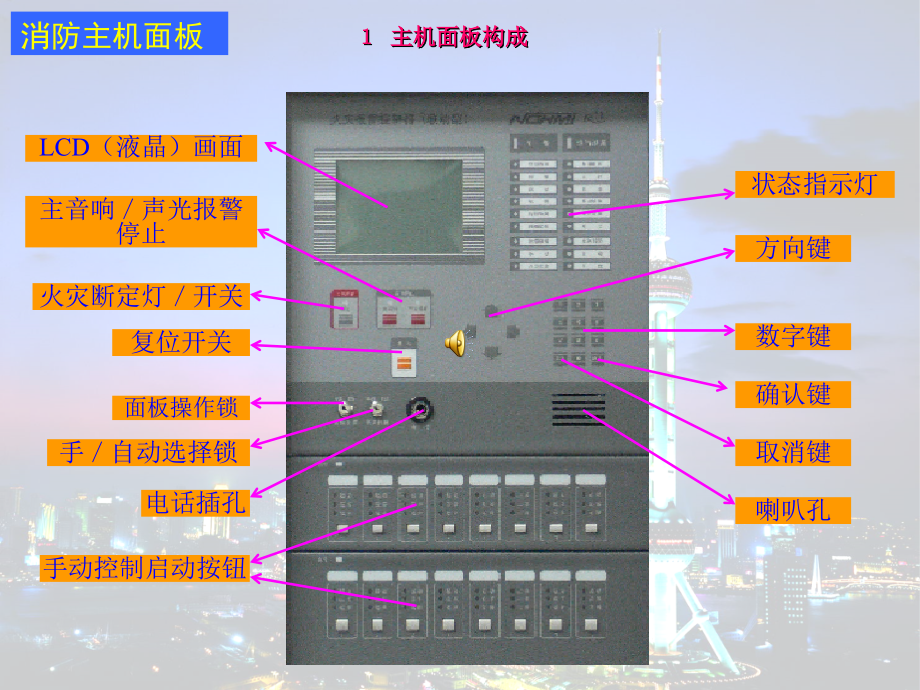

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,制作：NOHMI-SECOM,制作：NOHMI-SECOM,*,R23Z消防主机操作说明,上海能美西科姆消设备有限公司,消防主机面板,LCD（液晶）画面,火灾断定灯开关,主音响声光报警停止,复位开关,面板操作锁,手自动选择锁,电话插孔,手动控制启动按钮,状态指示灯,方向键,数字键,确认键,取消键,喇叭孔,主机面板构成,消防主机面板,2 LCD液晶显示的构成和说明,消防主机面板,1）,火灾断定,确认,火警后，当需要,释放被屏蔽的设备时，,可按 键。,持续按下,秒,3 各操作开关说明,消防主机面板,2）,火灾断定亮灯,【,火灾断定灯,】被点亮，被屏蔽的设备释放，并参与联动。,消防主机面板,1）,火灾断定（,解除时,）,火警消除后，按 键，【火灾断定灯】被熄灭。,复位,2）,主音响停止,当主机收到报警信号时，会发出报警语音，,可按 键以停止主机发声。,3 各操作开关说明2,消防主机面板,主音响,2）,主音响停止,【主音响停止灯】被点亮。,3 各操作开关说明2,消防主机面板,2）,主音响停止,消防主机面板,复位,复位,复位,火警消除后，可按 键，【主音响停止灯】被熄灭。,若主机收到是故障信号时，会发出提示语音，,可按 键以停止主机发声；,则【主音响停止灯】被点亮；但再有收到新的故障信号时，主机会再次发出提示语音，可重复,上述操作，直至不再收到故障信号为止；,故障消除后，可按 键，【主音响停止灯】被熄灭。,3）,声光报警停止,当主机收到报警信号并确认后，会联动声光报警设备鸣动，可按 键以停止声光报警设备的鸣动；,则【声光报警停止灯】被点亮；,火警或故障消除后，按 键，【声光报警停止灯】被熄灭。,声光报警,复位,4）,复位,在火警信号消除后，按 键，用以清除屏幕内容。,复位,3 各操作开关说明3,消防主机面板,消防主机面板,3 各操作开关说明4,分【允许】和【禁止】两个选项；,【允许】可以操作面板按钮和菜单；,【禁止】除【消音键】外，无法进行其它操作。,5）,面板操作锁,分【手动】和【自动】两个选项；,【手动】状态时，主机收到报警信号后除声光报警外，不进行其它联动；,【自动】状态时，主机收到报警信号后，自动所有联动。,6）,手自动选择锁,7）,电话插孔,用报警主机标配的便携式电话实现和现场调试人员的通话；,所有手报上都有电话插孔，可实现和报警主机进行通话；,所有火灾显示盘上都有电话插孔，可实现和报警主机进行通话。,8）,手动控制启动按钮,在报警主机发生故障，无法实施自动联动工作时，可用手动控制按纽直接启动重要消防设备；,消防设备启动后，【起动】灯会点亮，收到反馈信号后【应答】灯会点亮；,发生故障时【故障】灯会点亮；,消防主机面板,3 各操作开关说明5,消防主机面板,3 各操作开关说明6,分【左右键】和【上下键】；,【左右键】用于查看后续报警或故障信息，,也用于移动光标以确定位置；,【上下键】用于查看后续地址的信息，也用,修改各类参数。,9）,方向键,【数字键】用于进入子菜单；,也用于修改日期、密码等相关参数；,10）,数字键,11）,确认键,【确认键】用于进入主菜单；,也用于对某个操作的确认。,12）,取消键,【取消键】用于退出当前菜单；,也用于放弃某个操作。,消防主机面板,3 各操作开关说明7,手动灯,手动状态时点亮,消防主机状态指示灯,火警灯,火警时点亮,预警灯,火警预警点亮,交流电源灯,使用外电时点亮,联动灯,产生联动时点亮,故障灯,发生故障时点亮,传输故障灯,与BA系统通讯故障时点亮,报警按钮灯,非地址手报报警时点亮,监管报警灯,接入主机的外部系统动作时点亮,开关注意灯,有故障或开关处于不当位置时点亮,备用电源灯,使用备电时点亮,燃气泄漏灯,燃气探测器报警时点亮,延时灯,探测器在延时时点亮,反馈灯,主机收到设备动作的反馈信号时点亮,系统故障灯,主机各系统故障时点亮,声光故障灯,声光设备故障时点亮,电话灯,使用电话时点亮,发送接受灯,和BA系统通讯时点亮,自动灯,自动状态时点亮,自检灯,火警试验时点亮,消防主机状态指示灯,R23Z主机火灾报警时的处置,火灾报警时，现场警铃或声光警报器鸣响，主机红色火警指示灯常亮，并伴有扬声器的鸣响和人工语音的提示“发生火灾，请到现场确认”，此时请沉着处置。,按显示屏信息对现场火情确认,（当人工现场确认或手报按钮、烟温感等二,报发生，进入以下程序）,一.真实火警,确认“联动控制锁”打在自动。,确认“面板操作锁”打在允许。,按下“火灾断定按钮”2秒以上，直,至按钮红灯点亮。,（此时包括警铃、广播、送风机、排烟机、消防泵、电梯等可由软件设置的联动设备、接点移报、打印机等即使处于屏蔽或停止状态，都将迅速恢复联动。）,按下手动启动按钮,启动相关重要设备。确认需要起动的终端设备，按下该按钮，按钮的启动灯（红色）同时点亮，设备被启动后，若收到该设备的反馈信号时，则认为其启动完成，该按钮的反馈灯（红色）点亮,。注意，不论主机在手动还是自动状态，手动启动设备均有效。,拨打119报火警,R23Z主机火灾报警时的处置,水泵,二.火灾后处理,完成火灾处置，确认灭火后，必须,恢复主机到正常监视状态。,音响停止,对主机和声光报警设备消音,按下“主音响”和“声光报警”按钮，“主音响”和“声光报警”按钮灯由熄灭变常亮。,R23Z主机火灾报警时的处置,三.误报火警的处理,现场观察是否有大量粉尘、水雾滞留；气流速度是否过大等干扰因素存在。如环境干扰因素存在，应考虑更换探测器类型或排除干扰因素，并记录在案。,对主机和声光报警设备消音按下“主音响”和“声光报警”按钮，“主音响”和“声光报警”按钮灯由熄灭变常亮。,对现场误报的手动报警按钮等火灾触发器件尽快作复位或更换处理。,按复位按钮对主机进行复位。,主机复位,首先对现场按下的手动报警按钮、消火栓按钮等火灾触发器件及联动设备作复位处理。再按复位按钮对主机进行复位。主机所有开关均需恢复正常监视状态，否则开关注意灯会红灯闪烁。,保存好消防控制设备的所有报警、灭火的原始记录。,报警控制器菜单说明,1,历史记录,2,数据清单,3,探测器监视,4,电池监视,5,呼叫显示盘,6,管理菜单,7,施工维修菜单,按下各序号可分别进入各子菜单,按 键进入主菜单,确定,1）显示火警历史记录,（最大1000条）,历史记录,2）显示历史记录（最大1000条）,历史记录,3）打印火警历史记录,4）打印历史记录,1）显示地址表（显示数据库登陆的所有设备的详细信息）,数据清单,2）打印地址表（显示数据库登陆的所有设备的详细信息）,3）显示联动表（显示数据库登陆的所有设备的联动信息）,4）打印联动表（打印数据库登陆的所有设备的联动信息）,数据清单,5）显示系统设置（显示数据库登陆的系统相关信息）,数据清单,数据清单,6）打印系统设置（打印数据库登陆的系统相关信息）,5）显示系统设置（显示数据库登陆的系统相关信息）,3,探测器监视,4,电池监视,5,呼叫显示盘,管理菜单,1）时间设定,2）显示音响试验（可点亮面板上所有的LED，并在LCD中显示部的试验画面）,管理菜单,4）手动控制（可对模块控制的终端设备实施手动控制，故障和隔离状态下无法实施）,施工维修菜单,3 维修开关,维修主音响停止,维修声光设备停止,施工维修菜单,7）密码变更,一般为智能探测器和各类中继器从信号总线上脱落而引起的故障,无应答：,一般为智能探测器和各类中继器出现了两个或两个以上相同的地址号,误应答：,监视异常：,一般为主机的数据库和检测到的现场所安装的设备信息不一致,ID不一致：,指各类中继器、手动控制回路（OCM）的2次配线侧的故障；24V电源故障。,一般为传输系统n（n：14）的主信号线发生短路及发生断线的故障,系统n短路系统n断线：,主机的网络连接线断开,网络端口A B异常：,指PSM基板上的保险丝熔断,保险丝熔断：,主信号线S配线接地,PSM板引出的DC24V配线接地,楼显的HYA,HYB配线接地,接地异常,：,各类基板异常,：,与楼宇管理的通信发生异常,楼宇管理异常,：,SCUn基板No.=n（n=13）发生脱落,NIU基板发生脱落,SWM基板发生脱落,AC220V交流电源断路,备用电源脱落或短路,本机的主回路电压（24VDC）下降,交流电源断备用电源异常,24V电源异常,：,常见故障（三）,火灾楼层显示盘No.=nn（nn=0130）发生脱落或故障,火灾楼层显示盘nn号异常,：,指主机与消防联动控制单元的通信发生异常,联动盘异常,：,打印机脱落,扬声器发生脱落,打印机异常,扬声器断线：,常见故障（四）,谢谢,
