三相异步电动机的基本结构、额定数据和主要系列讲课教案.ppt

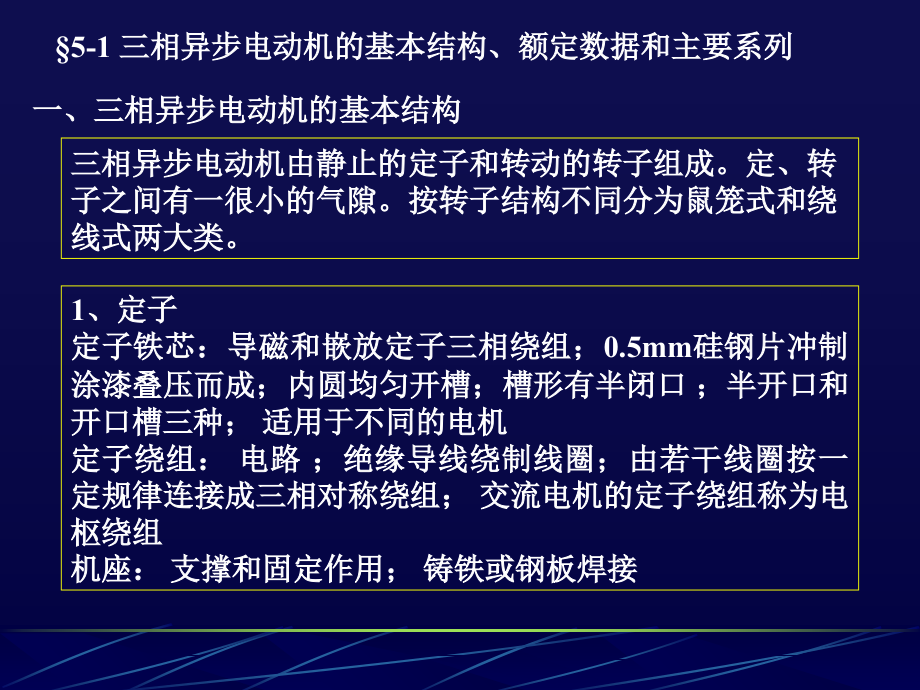

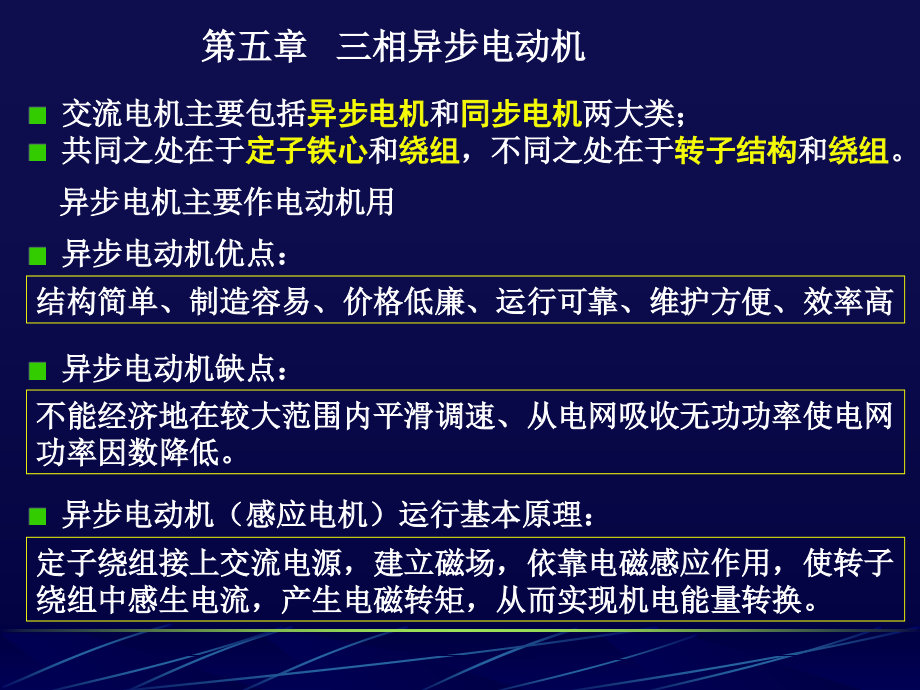

第五章,三相异步电动机,交流电机主要包括,异步电机,和,同步电机,两大类；,共同之处在于,定子铁心,和,绕组,，不同之处在于,转子结构,和,绕组,。,异步电机主要作电动机用,异步电动机优点：,结构简单、制造容易、价格低廉、运行可靠、维护方便、效率高,异步电动机缺点：,不能经济地在较大范围内平滑调速、从电网吸收无功功率使电网,功率因数降低。,异步电动机（感应电机）运行基本原理：,定子绕组接上交流电源，建立磁场，依靠电磁感应作用，使转子,绕组中感生电流，产生电磁转矩，从而实现机电能量转换。,5-1,三相异步电动机的基本结构、额定数据和主要系列,一、三相异步电动机的基本结构,三相异步电动机由静止的定子和转动的转子组成。定、转子之间有一很小的气隙。按转子结构不同分为鼠笼式和绕线式两大类。,1、定子,定子铁芯：导磁和嵌放定子三相绕组；0.5,mm,硅钢片冲制涂漆叠压而成；内圆均匀开槽；槽形有半闭口；半开口和开口槽三种；适用于不同的电机,定子绕组：电路；绝缘导线绕制线圈；由若干线圈按一定规律连接成三相对称绕组；交流电机的定子绕组称为电枢绕组,机座：,支撑和固定作用；,铸铁或钢板焊接,鼠笼式电机剖面图,定子铁芯：,定子铁芯：,定子铁芯与,机座,：,机座,2、转子,转子由转子铁心、转子绕组和转轴组成。,转子铁心：,导磁和嵌放绕组，,0.5,mm,硅钢片，外圆开槽；,转子绕组：转子电路，结构型式有鼠笼式和绕线式；,绕线式,优点:可串附加电阻起动调速 缺点：复杂、贵、维护烦,鼠笼式,在转子铁心槽内浇铸或嵌放转子绕组,转轴：固定转子铁心，安装于轴承上。,3、气隙,比直流电机小，中小型异步电动机一般为0.2,mm2.5mm。,气隙小则电磁耦合作用好。,鼠笼式转子,鼠笼式转子,鼠笼式绕组,绕线式异步电机转子,绕线式转子铁心,转子铁心冲片,转轴,转轴,巨型发电机转子吊装,气隙,二、额定数据,异步电动机机座上的铭牌标注着额定数据,额定功率,P,N,额定运行时轴上输出的机械功率,额定电压,U,N,额定运行时加在定子绕组上的线电压,额定电流,I,N,加,额定频率的,U,N,，输出,P,N,时定子绕组线电流,额定频率,f,N,50,Hz,额定转速,n,N,加,额定频率的,U,N,，输出,P,N,时转子的转速(,r/min),额定功率因数,cos,N,额定运行时定子边的功率因数,铭牌上还应标示定子绕组接法、绝缘等级（允许温升）、绕线型异步电动机还应标示转子额定电动势及额定电流。,三、主要系列,中小型鼠笼式异步电动机型号如下：,JO,2,L 52-4,交流异步,封闭式,铝导线,机座号,铁心长度序号,极 数,Y,系列电机：,Y112M 2,异步电机,机座中心高,机座号,极 数,产 品 名 称,新代号,意 义,异步电动机,Y,异,绕线式异步电动机,YR,异,高起动转矩异步电动机,YQ,异起,多速异步电动机,YD,异多,精密机床用异步电动机,YJ,异精,大型绕线式高速异步电动机,YRK,异绕快,异步电机产品代号及意义：,异步电动机主要系列（我国）：,Y,系列：一般用途，小型鼠笼，全封闭自冷；,YD,系列：变极多速三相异步电动机,；,YR,系列：三相绕线式异步电动机,；,YZ,和,YZR,系列是起重和冶金用三相异步电动 机，,YZ,是鼠笼式，,YZR,是绕线式,；,YB,系列：防爆鼠笼式异步电动机,；,YCT,系列：电磁调速异步电动机,；,
