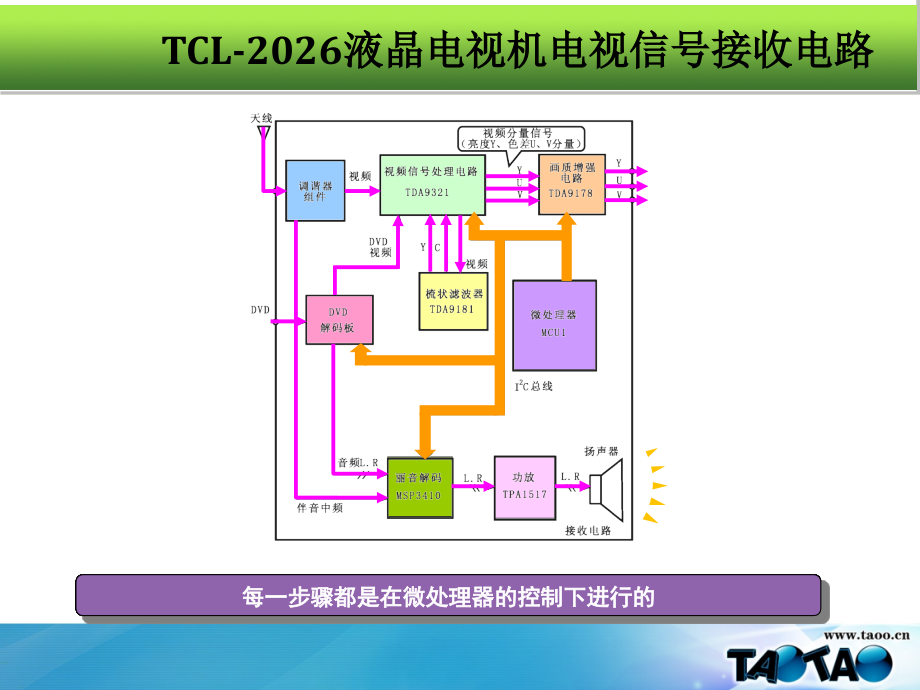

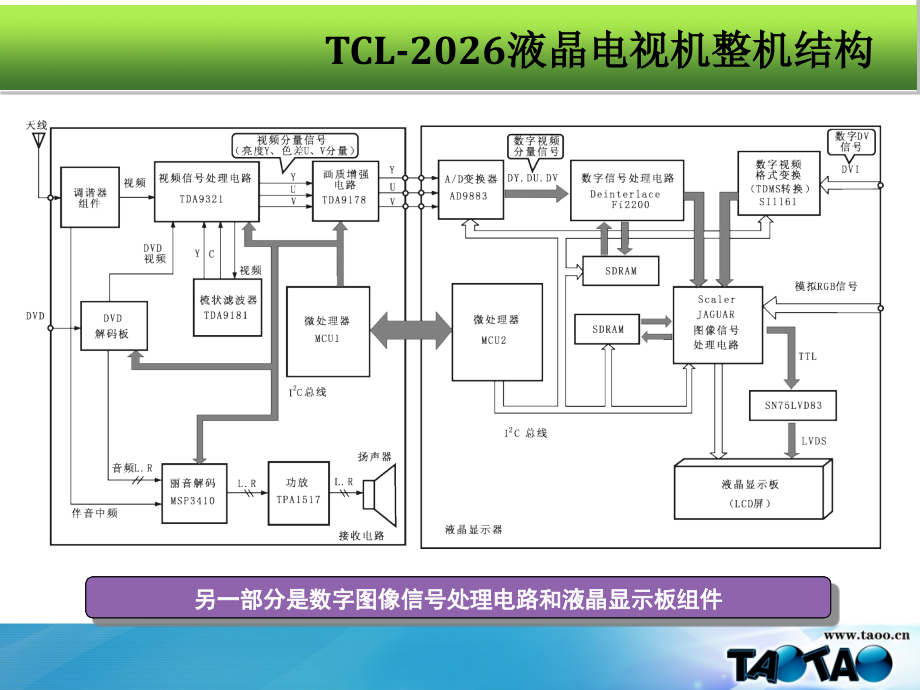

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,液晶电视机的整机电路方框图,由两部分构成,一部分是电视信号的接收电路,另一部分是数字图像信号处理电路和液晶显示板组件,TCL-2026,液晶电视机整机结构,接收电路包括：调谐器、,TV,解调器、音频和视频信号处理电路,接收信号：电视节目信号或是,DVD,信号源,经调谐器电路，将视频图像和伴音中频信号解调出来,视频信号送到视频信号处理电路,TDA9321,中,外接梳状滤波电路,TDA9181,进行,Y/C,分离,经处理后变成,YUV,信号在,TDA9178,中进行画质增强处理,送入显示器的,A/D,变换器,进行再处理,音频信号送入丽音解码处理电路,MSP3410,再进行功放处理送入扬声器,每一步骤都是在微处理器的控制下进行的,TCL-2026,液晶电视机电视信号接收电路,数字图像信号要先经过数字视频的格式变换,(SI1161),YUV,信号送入,A/D,变换器变成数字变量信号进行再处理,电脑显卡的,RGB,信号可以直接送到图像信号处理电路,再将数字信号送入图像信号处理电路,经数字图像处理后再转换成驱动液晶板的信号,或者由图像处理电路直接接收模拟,RGB,信号,经处理后，再转换成驱动液晶板的信号,每一步骤也都是在微处理器的控制下进行的,信号在电路中进行处理时还需与,SDRAM,进行数据交换,TCL-2026,液晶电视机数字信号处理电路,从而实现高清晰度图像显示,主体：,1024RGB768,薄膜场效应晶体管液晶显示板,每个像素单元是由,R,、,G,、,B,三个小的单元构成,数据信号的,LVDS,信号经时序控制电路进行处理,经处理后去驱动栅级电路和数据驱动电路,TCL-2026,液晶电视机的液晶显示模块,采用薄膜晶体管,(TFT),液晶显示板,可制成,4:3,或,16:9,图像处理电路,(Jagasm),是整机的核心电路,对输入图像信号进行处理,然后转换成驱动信号,TCL-2026,液晶显示器的组成部分,能跟踪信号的快速变化，图像细节效果改善较好,方法一：利用数字存贮和压缩技术提高图像的清晰度,方法二：运用延迟和模拟加减运算电路提高图像的清晰度,TCL-2026,液晶电视机图像改善电路,TDA9178:,TDA9181/TDA9183,是高度集成化的梳状滤波器,属于自适应,PAL/NTSC,梳状滤波器,内置,2H/1H,延迟线路,确保最佳交扰亮度和交扰色彩的衰减,多制式梳状滤波器支持,PALB,G,H,D,I,M,N,NTSCM,标准梳整,TCL-2026,液晶电视机梳状滤波器,TDA9181:,在,I,2,C,控制下完成调谐,/,混频,/,中放,/,视频检波,/,伴音解调,直接输入视频和音频信号并处理视频图像信号,TDA9321H,也具有中放、视频检波和伴音解调处理电路,TDA9321H,是由,I,2,C,总线控制的,TV,信号处理电路,TCL-2026,液晶电视机的,TV,信号处理电路,TDA9321H,：,带锁相环解调器的多标准中频电路,带分离输入端的伴音中频（,SIF,）放大器,无需附加基状电路的调幅（,AM,）解调器,可转换组延迟校正电路，用于补偿多制式的组延迟校正,有几个开关输出端，可用于转换外部电路，如音频陷波等,灵活的输入信号选择电路,梳状滤波器接口，带,CVBS,输出端及,Y/C,输入端,TDA9321H,的基本功能：,带锁相环解调器的多标准中频电路,带分离输入端的伴音中频（,SIF,）放大器,无需附加基状电路的调幅（,AM,）解调器,可转换组延迟校正电路，用于补偿多制式的组延迟校正,有几个开关输出端，可用于转换外部电路，如音频陷波等,灵活的输入信号选择电路,梳状滤波器接口，带,CVBS,输出端及,Y/C,输入端,TDA9321H,的基本功能：,集成色度陷波电路,集成亮度延迟线路，带可调延迟时间,集成色度带通滤波器，带可转换的中间频率,多制式色彩解码器,PAL+,辅助解调器,为,PVL+,及,EDTV-2,而对辅助信号进行合理消隐,内部基带延迟线路,TDA9321H,的基本功能：,集成色度陷波电路,集成亮度延迟线路，带可调延迟时间,集成色度带通滤波器，带可转换的中间频率,多制式色彩解码器,PAL+,辅助解调器,为,PVL+,及,EDTV-2,而对辅助信号进行合理消隐,内部基带延迟线路,TDA9321H,的基本功能：,两个带快速消隐的线性,RGB,输入端,为,PLL/,图像,/,字符选通设置带转换时间常数的水平同步电路,水平同步脉冲输出或箝位脉冲输入,/,输出,行倒数电路,两级沙塔脉冲输出,各种功能受,I,2,C,总线控制,TDA9321H,的基本功能：,功能,:,将模拟视频信号变成数字信号,TCL-2026,液晶电视机图像数字处理电路,AD9883A,：,再由数字图像信号处理集成电路进行进一步的处理,AD9883A,特点,最大转换率,140MSPS,模拟带宽,300MHz,模拟电压输入范围,0.5V,到,1.0V,电源,3.3V,实时同步处理,热插拔同步检测,中级嵌入,节能模式,低能：典型,500mW,4,：,2,：,2,输出格式,AD9883A,应用,RGB,图像处理,LCD,显示器和投影仪,等离子显示屏,扫描切换,微显示器,数字电视,实用挖心电路及波形,除去一定幅度范围内的噪声，再输出经过降噪的亮度信号,降噪过程中各部分的波形图,实用挖心电路及波形,输入输出特性曲线,实用挖心电路及波形,实用的挖心电路,黑电平扩展原理,在每场正程期间定义一个固定的时间窗口，把该窗口期内图像背景中最黑的部分，与钳位期间测量的黑平之间的差值作为黑偏置电平，调节直流环路增益，再延伸信号的黑灰部分。这就是黑电平扩展原理。,黑电平扩展电路的作用,黑电平扩展原理,视频信号分三路加至相加器、黑电平检出、消隐钳位电路,黑电平检出电路检出,50%,以下黑信号灰度送至增益控制电路,增益控制电路受比较器输出的误差电压控制,误差信号由黑电平峰值保持电路和消隐钳位电路共同决定,黑电平峰值保持电路将输入视频与经增益控制黑电平叠加,经消隐去掉同步头高于,0.35V,的成分，送至比较器,送至比较器后与恢复成直流成分的视频信号相比较,经过以上电路共同作用，得到黑电平扩展信号输出,彩色瞬变改良电路,CTI,对色差信号,R-Y,、,B-Y,的处理方式相同,A,色差信号,(,波形,A),输入到,CTI,电路，通过延迟线,1,变成波形,B,通过延迟线,2,变成波形,C,B,C,ABC,三信号输入最大值检测电路，选择最大检值为波形,D,A,D,同样,ABC,三信号输入最小值检测电路选择出最小值为波形,E,E,C,B,B,A,C,另外，,ABC,三信号经过加法器,1,、,2,和倒相器完成,A+C-B,送入边沿信号校正输出电路得到边缘校正信号,G,A,C,F,-B,G,G,信号经挖心电路降噪、倒相后与延迟信号,B,相加得到波形,H,B,H,DHE,信号一起进入平均值检波电路，输入一个中值检波,I,I,是经过瞬变改良的边缘变陡的信号,K,A+C-B,输出波形,K,A,B,C,D,E,I,F,G,K,H,CTI,电路的波形,
