CAD导出JPG清晰大图.doc

1、打开要导出的CAD图形；

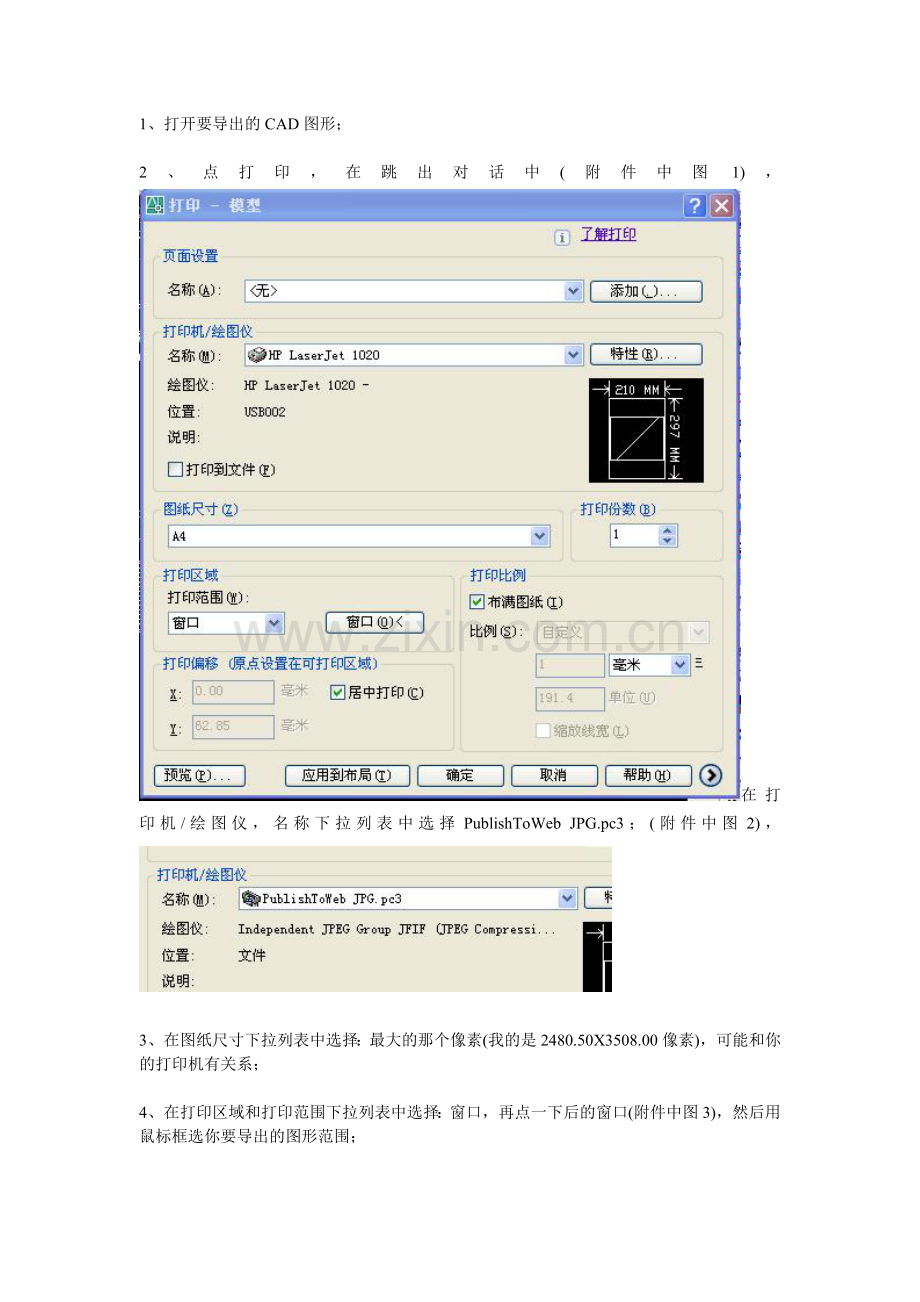

2、点打印，在跳出对话中(附件中图1)，在打印机/绘图仪，名称下拉列表中选择PublishToWeb JPG.pc3；(附件中图2)，

3、在图纸尺寸下拉列表中选择：最大的那个像素(我的是2480.50X3508.00像素)，可能和你的打印机有关系；

4、在打印区域和打印范围下拉列表中选择：窗口，再点一下后的窗口(附件中图3)，然后用鼠标框选你要导出的图形范围；

5、在打印偏移中勾选上居中打印，(附件中图4)；

6、在打印比例中勾选上布满图纸，(附件中图5)；

7、点确定，跳出浏览打印文件对话框，(附件中图6)；

8、保存于你要的文件路径(只要你能找的到就行)，

9、打开你刚才保存的文件，看是不是你所要的JPG文件？

10、如果还是够清晰，可以在第1步后先把你要导出的的图形分成相等的若干块(记着一定要相等，不然比例就不一样了)，(附件中图7)；

11、然后重复2-9步骤，分块保存；

12、打开Photoshop，把分别保存的各块导出图拼合在一起就可以了。
