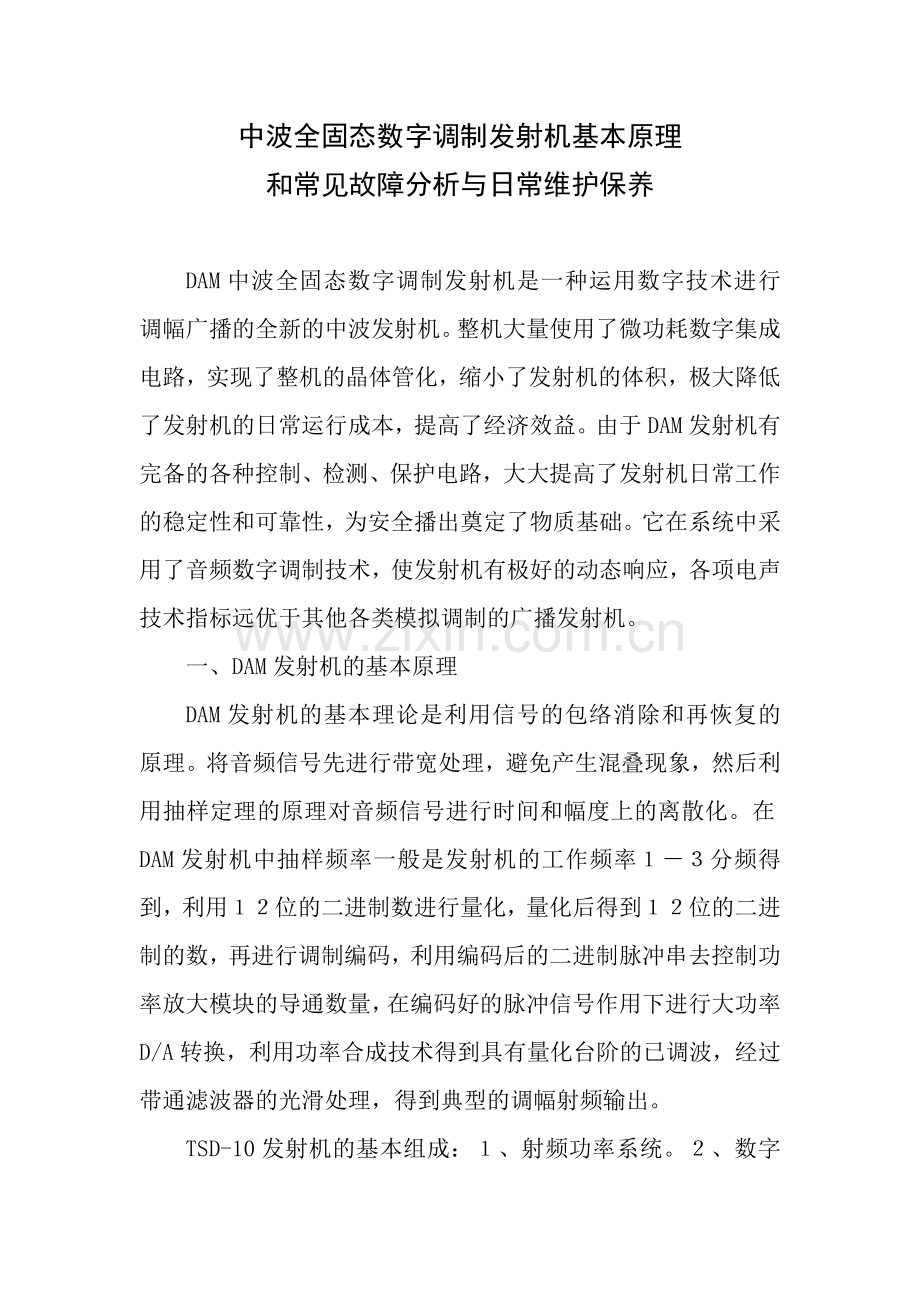

中波全固态数字调制发射机基本原理
和常见故障分析与日常维护保养

DAM中波全固态数字调制发射机是一种运用数字技术进行调幅广播的全新的中波发射机。整机大量使用了微功耗数字集成电路，实现了整机的晶体管化，缩小了发射机的体积，极大降低了发射机的日常运行成本，提高了经济效益。由于DAM发射机有完备的各种控制、检测、保护电路，大大提高了发射机日常工作的稳定性和可靠性，为安全播出奠定了物质基础。它在系统中采用了音频数字调制技术，使发射机有极好的动态响应，各项电声技术指标远优于其他各类模拟调制的广播发射机。
一、DAM发射机的基本原理
DAM发射机的基本理论是利用信号的包络消除和再恢复的原理。将音频信号先进行带宽处理，避免产生混叠现象，然后利用抽样定理的原理对音频信号进行时间和幅度上的离散化。在DAM发射机中抽样频率一般是发射机的工作频率１－３分频得到，利用１２位的二进制数进行量化，量化后得到１２位的二进制的数，再进行调制编码，利用编码后的二进制脉冲串去控制功率放大模块的导通数量，在编码好的脉冲信号作用下进行大功率D/A转换，利用功率合成技术得到具有量化台阶的已调波，经过带通滤波器的光滑处理，得到典型的调幅射频输出。
TSD-10发射机的基本组成：１、射频功率系统。２、数字音频系统。３、监测控制系统。４、电源供电系统。５、计算机远程控制系统。
二、故障的分析

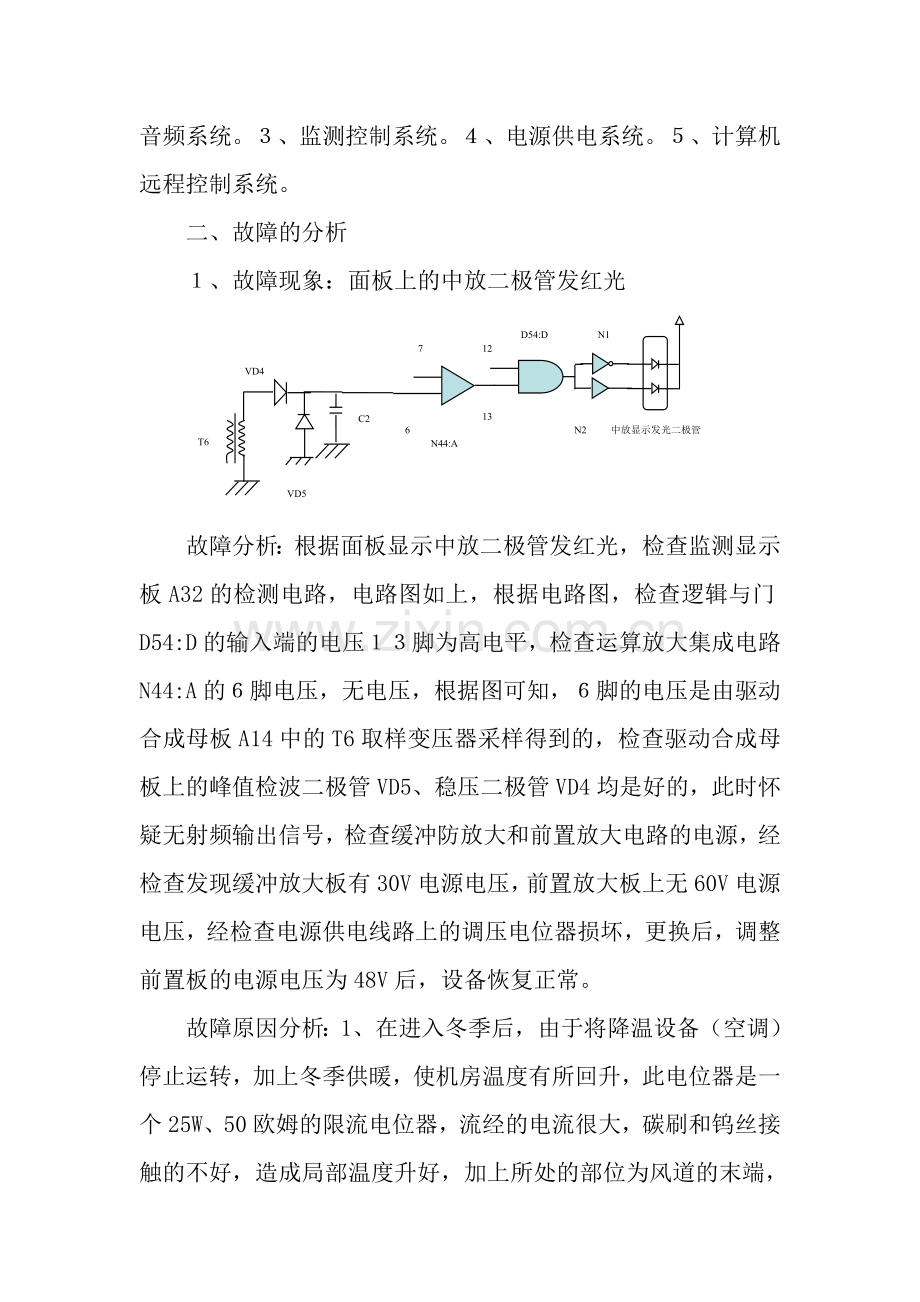

１、故障现象：面板上的中放二极管发红光
VD4
T6
VD5
C2
N44:A
D54:D
12
13
6
7
中放显示发光二极管

N2
N1

故障分析：根据面板显示中放二极管发红光，检查监测显示板A32的检测电路，电路图如上，根据电路图，检查逻辑与门D54:D的输入端的电压１３脚为高电平，检查运算放大集成电路N44:A的６脚电压，无电压，根据图可知，６脚的电压是由驱动合成母板A14中的T6取样变压器采样得到的，检查驱动合成母板上的峰值检波二极管VD5、稳压二极管VD4均是好的，此时怀疑无射频输出信号，检查缓冲防放大和前置放大电路的电源，经检查发现缓冲放大板有30V电源电压，前置放大板上无60V电源电压，经检查电源供电线路上的调压电位器损坏，更换后，调整前置板的电源电压为48V后，设备恢复正常。
故障原因分析：1、在进入冬季后，由于将降温设备（空调）停止运转，加上冬季供暖，使机房温度有所回升，此电位器是一个25W、50欧姆的限流电位器，流经的电流很大，碳刷和钨丝接触的不好，造成局部温度升好，加上所处的部位为风道的末端，散热不好，引起烧坏。2、进入冬季以后，发射场区外，居民住宅小锅炉大量使用，使空气环境中的粉尘急剧加大，引起机房内的粉尘量增加，而此电位器没有设计保护壳，使粉尘吸附于触点上，使其散热不好温度增高，造成电位器的损坏。
故障现象的原因分析；
由于前置驱动板上无电源电压，使射频信号通不过去，造成中放检测电路动作，使面板上的中放发光二极管发红光。
2、高压加不上，风机发光二极管发红光
检查风机检测电路各模块的电源电压均正常，清扫风机反光白板，设备恢复正常。此故障是由于反光板灰尘太多或是探头的方向不对，引起接受信号的减弱，使故障检测电路动作。
3、中放检测电路的原理：
电路如上，在正常情况下，由驱动合成母板A14中的T6取样变压器，取得射频输出的高频信号，经过峰值检波二极管VD4检波又经VD5的稳压和C2的滤波输出一个电压，此电压输出给N44:A的6脚负相端，使运算放大器的6脚负相端的电平大于7脚的正相端，N44;A输出低电平，经与门输出低电平，经反相器的输出为高电平，发光二极管发黄光。在有故障时，取样电路输出的电平减小或没有，使运算放大器的正相端电平大于负相端的电平，输出是高电平，经驱动放大器驱动发光二极管发红光。检修完后，电平恢复正常，输出黄光。
三、日常工作中注意的事项：
经过多年的工作，通过故障的发生原因分析，将工作中要注意的事项总结如下：
1、在平常工作时要定期检查电流较大的元器件，例如：变压器、电抗器、电源的整流器、高周谐振电路中的电容和电感、降压或限流电位器、各种大电流的接插件等器件温度是否正常。检查时要在断开高低压并在放完电的情况下进行。如果在检查过程中发现温度异常，就要进行维护。
2、清洁发射机。清洁是日常工作中非常重要的维护程序，清洁不只是为了美观，更主要的是为了防止和发现故障。这是因为灰尘和污垢将产生隔热作用，防碍器件的散热。在清洁过程中要检查器件有无飞弧过热、电容器、变压器和限流电阻有无损坏。特别是风机和温度控制部位的清洁。
3、要定期检查各个信号的接插件是否接触良好。特别是大电流的接触点，接触是否接触良好、坚固，以免因此产生故障，造成停播事故。
4、要认真做好发射机各参数的记录工作，通过前后参数的变化分析原因，从中判断出可能发生的故障，提前进行处理。
5、在平常的工作中，要定期对天馈系统进行检查。特别要注意发射功率和反射功率的变化情况和原因，从中发现问题进行处理。
6、要建立科学和完善的各类规章制度和操作规程，以降低人为事故的发生。要建立完备的设备技术档案，从中提出科学的建议。
7、在日常的工作中，对于保证发射机的正常运行和发射机工作流程中所处的位置，在对发射机进行维护过程中要建立以预防为主，修理为辅的思想，保证发射机连续可靠的运行。
DAM全固态数字调制发射机是一个自动控制化程度高、故障率低、各项指标优良、日常运行成本低的新型发射机。但是，他对维护和值机人员的素质也提出了更高的求。这是因为它是一种新型的发射机，它涉及的理论知识面广，各方面的资料不全。因此要求我们在实际的工作中，要理论联系实际，用理论指导实际的工作，弄清设备的工作原理，调整方法，有步骤有方向的进行调整。在发生故障时要进行理论分析，摸清可能出现故障的部位，进行有条理的检修。在修理完毕后，要认真的记录各种数据和现象，进行理论总结。要多问几个为什么，先从理论中寻找答案，将答案运用到实践中去，验证理论分析的结果，从中不断提高维护水平，保证实现“高质量、不间断、既经济、又安全”的播出工作。

技术播出部 王翀
