实验三 电流互感器的测量
一、实验目的
（1）了解测量用电流互感器的结构
（2）学习电流互感器极性判断方法。
（3）学习变比测量方法。
二、实验原理与说明
在原理上也与变压器相似，如图1所示。与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。
即：
（1.5）
变换后可得：
（1.6）
即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

图1 电流互感器的原理
三、实验设备
序号
名 称
型号与规格
数量
备 注
1
电流互感器
LMZJ1-0.66
1
0.5级
2
电流互感器
LMZW-0.66
1
0.2级
3
10A交流电流表

2

4
兆欧表

1

5
干电池

1

6
直流毫伏表

1

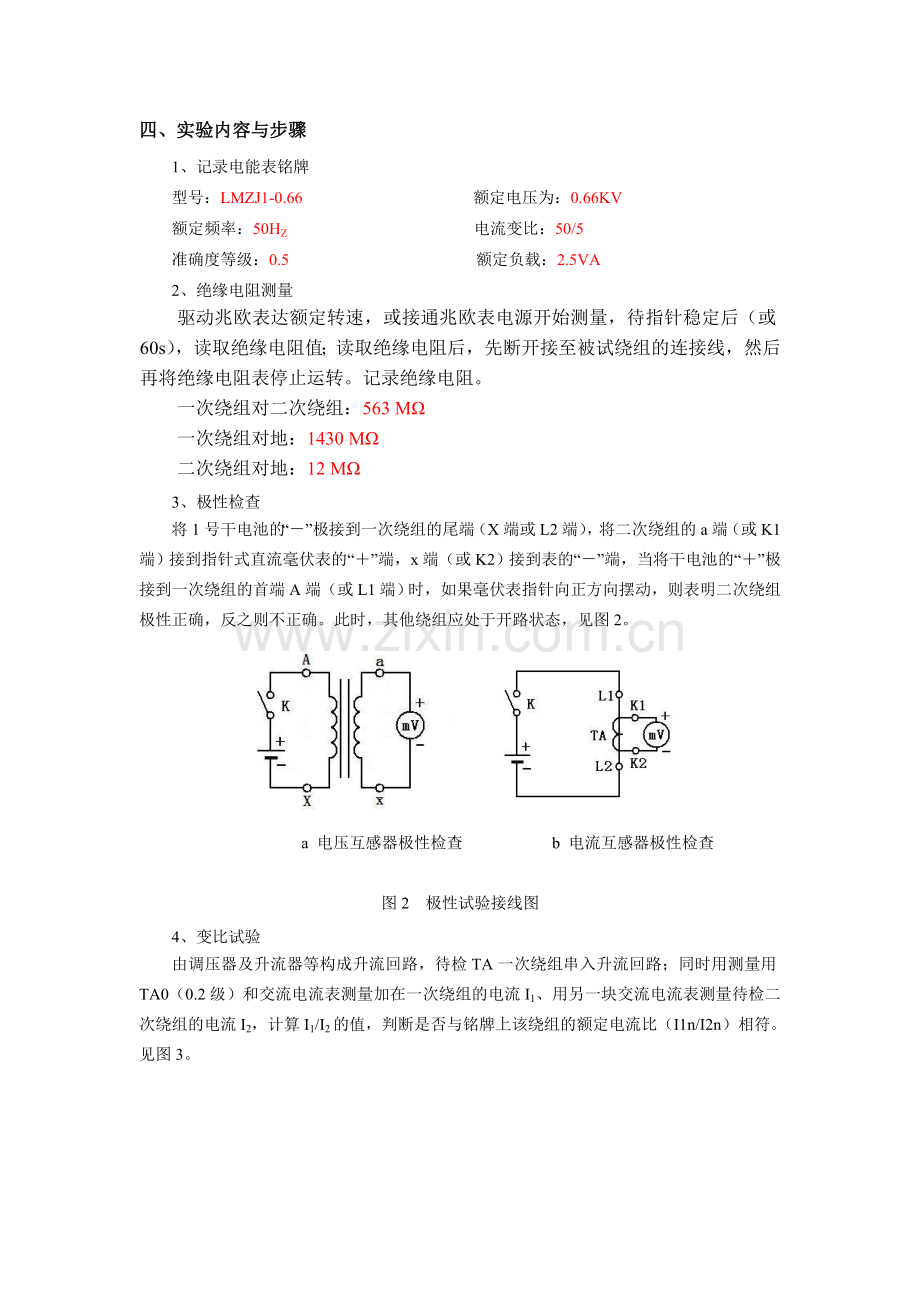

四、实验内容与步骤
1、记录电能表铭牌
型号：LMZJ1-0.66 额定电压为：0.66KV
额定频率：50HZ 电流变比：50/5
准确度等级：0.5 额定负载：2.5VA
2、绝缘电阻测量
驱动兆欧表达额定转速，或接通兆欧表电源开始测量，待指针稳定后（或60s），读取绝缘电阻值；读取绝缘电阻后，先断开接至被试绕组的连接线，然后再将绝缘电阻表停止运转。记录绝缘电阻。
一次绕组对二次绕组：563 MΩ
一次绕组对地：1430 MΩ
二次绕组对地：12 MΩ
3、极性检查
将1号干电池的“－”极接到一次绕组的尾端（X端或L2端），将二次绕组的a端（或K1端）接到指针式直流毫伏表的“＋”端，x端（或K2）接到表的“－”端，当将干电池的“＋”极接到一次绕组的首端A端（或L1端）时，如果毫伏表指针向正方向摆动，则表明二次绕组极性正确，反之则不正确。此时，其他绕组应处于开路状态，见图2。

a 电压互感器极性检查 b 电流互感器极性检查

图2 极性试验接线图
4、变比试验
由调压器及升流器等构成升流回路，待检TA一次绕组串入升流回路；同时用测量用TA0（0.2级）和交流电流表测量加在一次绕组的电流I1、用另一块交流电流表测量待检二次绕组的电流I2，计算I1/I2的值，判断是否与铭牌上该绕组的额定电流比（I1n/I2n）相符。见图3。

图3 电流互感器变比测量接线图
一次电流I1（A）
5
10
15
20
25
30
35
40
45
50
二次电流（A）
理论值I2
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
测量值i2

实际变比I1/i2

误差γ（%）

误差计算方法：

五、注意事项
（1）检查极性时b.接线本身的正负方向必需正确；检查时应先将毫伏表放在直流毫伏的一个较大档位，根据指针摆动的幅度对档位进行调整，使得既能观察到明确的摆动又不超量程打表；电池连通2～3s后立即断开以防电池放电过量。
（2）测量绝缘电阻后，断开兆欧表后应对被试品放电接地。
（3）变比时，若电流互感器有多个二次绕组，测量某个二次绕组时，其余所有二次绕组均应短路、不得开路，根据待检CT的额定电流和升流器的升流能力选择量程合适的测量用CT和电流表。
六、实验报告
（1）按规定要求完成实验报告
（2）分析误差产生的可能原因
