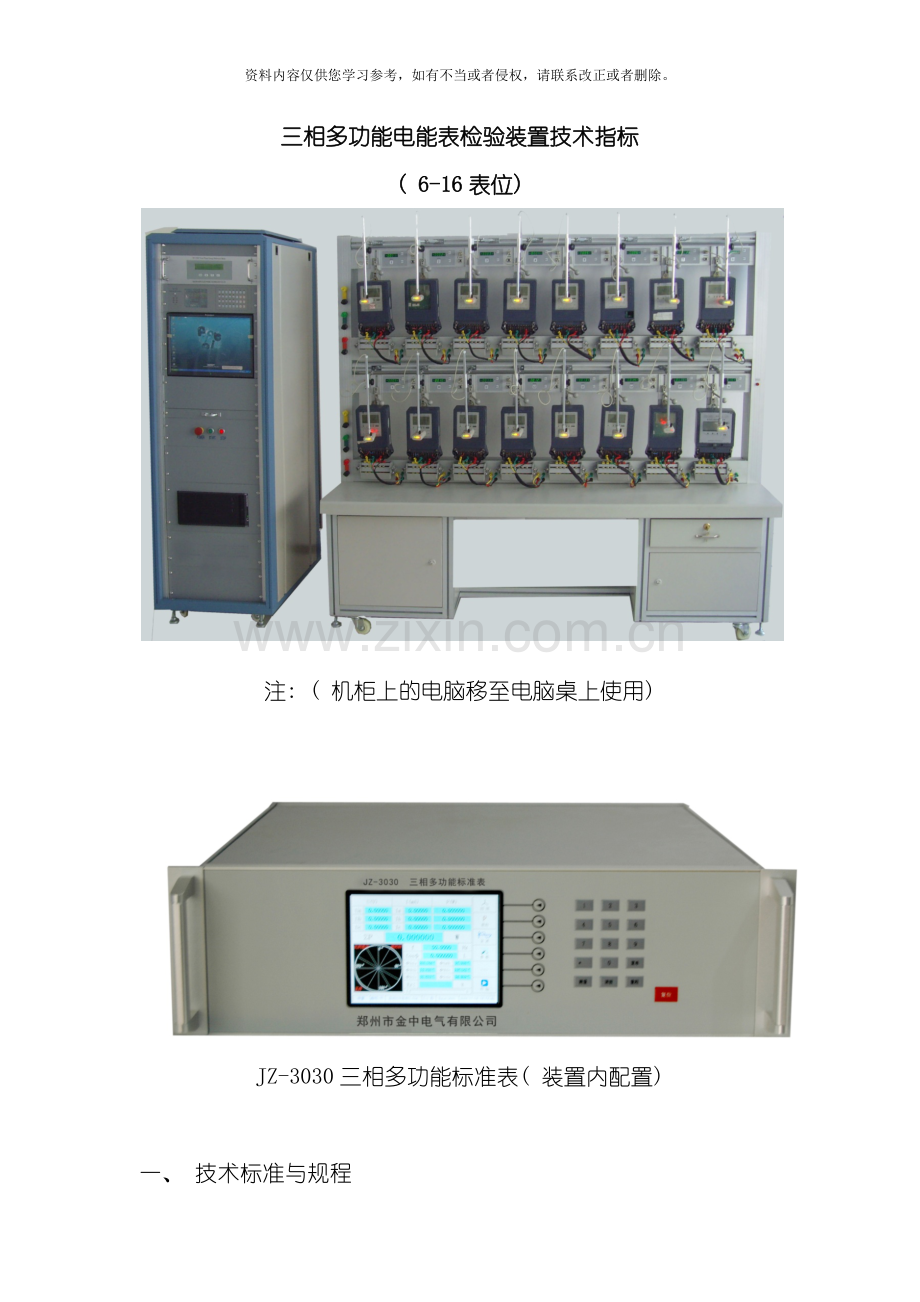

三相多功能电能表检验装置技术指标
( 6-16表位)

注: ( 机柜上的电脑移至电脑桌上使用)

JZ-3030三相多功能标准表( 装置内配置)

一、 技术标准与规程
本装置符合下列国家和行业标准及相关的计量检定规程的要求:
JJG596- 《电子式交流电能表检定装置检定规程》
JJG597- 《交流电能表检定装置检定规程》;
DL460- 《电能表检定装置检定规程》
GB/T11150- 《电能表检验装置》
JJG596-1999《电子式电能表检定规程》
JJG307- 《交流电能表检定规程》
DL/T614- 《多功能电能表》
DL/T645- 《多功能电能表通信规约》
DL/T585-1995《电子式标准电能表技术条件》
Q/GDW354- 《智能电能表功能规范》,
Q/GDW357- 《0.2S级三相智能电能表技术规范》,
Q/GDW358- 《0.5S级三相智能电能表技术规范》, 《
Q/GDW359- 《0.5S级三相费控智能电能表( 无线) 技术规范》,
Q/GDW360- 《1级三相费控智能电能表( 无线) 技术规范》,
Q/GDW361- 《1级三相费控智能电能表( 载波) 技术规范》,
Q/GDW362- 《1级三相费控智能电能表技术规范》,
Q/GDW363- 《1级三相智能电能表技术规范》,
Q/GDW364- 《智能电能表信息交换安全认证技术规范》等标准要求。
二、 可实现对最新各种多功能电能表的检定
1、 标准表0.05级, 能够检定0.2级及以下电能表。
2、 电子式三相多功能电能表: 三相三线有功、 三相三线无功、 三相四线有功、 三相四线无功。
3、 电子式三相电能表: 三相三线有功、 三相三线无功、 三相四线有功、 三相四线无功。
4、 感应式三相电能表: 三相三线有功、 三相三线无功、 三相四线有功、 三相四线无功。
5、 各种电子式和感应单相电能表、 单相黑白表、 单相载波表、 预付费表等的检定。
6、 系统实现证书、 记录的自动打印功能( 证书格式为计量中心统一格式)
三、 技术指标
1、 装置准确度等级: 0.05级.
2、 输出电压:
量程: 3×57.7/100/220/380V
调节范围: 0~120%( 0~130%可选)
调节细度: 优于0.01%
输出稳定度: ≤0.05%/180s
输出失真度: ≤0.5%
输出容量: ＞15VA/表位
负载特性: 阻性、 感性和容性
容性负载: 4uF
3、 输出电流:
量程: 3×0.01A、 0.1A、 0.25A、 0.5A、 1A、 2.5A、 5A、 10A、 25A、 50A、 100A
调节范围: 0~120%
调节细度: 优于0.01%
输出稳定度: ≤0.05%/180s
输出失真度: ≤0.5%
输出容量: ＞25VA/表位
负载特性: 阻性、 感性
启动电流输出: 0.1mA(最小), 准确度: ≤5%
4、 输出功率:
稳定度: ≤0.05%/180s
起动功率: 准确度≤5%;
5、 输出相位:
调节范围: 0~359.99°
调节细度: 0.01°
6、 输出频率:
调节范围: 45~65Hz
调节细度: 优于0.01Hz
7、 谐波输出:
a．2-21次谐波, 含量≤40%; 3、 5、 7次谐波可叠加, 累积含量≤40%
b．导通角控制( 奇次谐波)
c．波群控制( 次谐波)
8、 输出对称度:
a．三相输出电压不对称度: ≤0.2％
b．三相输出电流不对称度: ≤0.2％
9、 装置配置:
a．标准电能表配置:
◆JZ-3030三相多功能标准表, 准确度等级: 0.05级
准确度等级: 0.05级
电压量程: 60/120/240/480V
电流测量量限: 1A/10A/100A
b．挂表数量: ≥6表位6-16表位
c．输入输出接口:
1) 每个表位提供多路脉冲输入接口,光电输入口
2) 每个表位提供时钟信号、 时段投切信号、 需量周期型号输入接口
3) 每个表位提供485通讯口
4)每个表位配备光电采样器, 满足机械表黑标采样
d．监视仪表:
1、 多功能标准电能表
◆电压
准确度: 0.05%RD
显示位数: 6位
分辨率: 0.001V
◆电流
准确度: 0.05%RD
显示位数: 6位
分辨率: 0.0001A
◆有功功率
准确度: 0.05%RD
◆无功功率
准确度: 0.1%RD
◆功率因数
测量范围( PF) : -1.0~0~1.0
准确度: 0.05%RG( PF: 0.5-1)
显示位数: 5位
分辨率: 0.0001
◆相位( V/A)
测量范围( θ) : 0-360°
准确度: 0.05°
显示位数: 6位
分辨率: 0.001°
◆频率
准确度: 0.02%RD( 45-65Hz)
显示位数: 6位
分辨率: 0.0001Hz
2、 信号源: LCD显示器显示( 键盘操作时从标准表读取)
3、 计算机: 显示窗显示( PC机操作时从标准表读取)
a.误差处理系统:
1) 每个表位配置独立的误差处理器
2) 可实现误差计算、 显示, 校验复位, 自动寻标, 经过485口自动寻表控制等功能
3) 误差显示位数: 6位
4) 脉冲错接线输入保护, 避免脉冲线碰触高压引起误差处理系统损坏
b.．选配GPS卫星时钟接收机: 接收卫星标准时间
c．高精度时间标准器: 测量准确度: 2×10-7/S
d．PC机: 市场主流机型或由用户指定(可代购)
e．条行码扫描器: 市场主流机型或由用户指定(可代购)
f．外形结构
1) 台体采用一体式或分体式
2) 挂表架采用铝合金材料制成
3) 分体式挂表架可制成固定式或移动式, 移动式挂表架的滚轮带有固定装置
4) 台面板采用防火防热材料, 上敷绝缘垫。
5) 电能表接线方式由用户指定
g.其它:
1) 装置配置有方便检定用的电流接线柱
2) 装置配置大电流短接线
3) 装置配置相应的连接线和测试线等
4) 装置配置有急停开关
5) 操作方式: 可采用台体键盘操作或PC机操作
4.本多功能电能表检定装置对多功能电能表的丰富的特有的检测测功能:
4.1基本误差检测功能
4.1.1可经过信号源键盘实现单步运行完成基本误差检定
1) 正向、 反向有功电能
2) 四象限无功电能
3) 可同时检定2种不同常数、 相同规格的电能表
4.1.2可由PC计算机联机操作程控运行或单步运行完成检定的全过程
1) 正向、 反向有功电能
2) 四象限无功电能
3) 支持断电数据暂存续校
4) 可同时检定2种或以上不同常数、 相同规格的电能表
4.1.3无功电能检定方法
1) 跨相90°无功( 3P4W)
2) 移相90°无功( 3P3W、 3P4W)
3) 移相60°无功( 3P3W)
4.2标准偏差估计值测试: 按JJG596-1999《电子式电能表》进行标准偏差估计值测试
4.3电能计度器组合误差测试
4.3.1适用范围: 全电子式或机电一体式多费率电能表
4.3.2测试方法: 经过RS485接口改变被检表内时钟, 在较短的时间内完成各个费率段的走字, 经过比较总计度及各费率计度的改变量进行组合误差计算。机械计度器允许手工输入起始、 结束示值, 并可比较机械计度器与内存的差别。
4.4需量示值和需量周期误差测试( 两个功能可同时进行)
4.4.1适用范围: 滑差式或区间式都适用; 测需量周期要求被检表有周期信号输出。
4.4.2需量示值误差测试方法: 标准功率表法和标准电能表法两种任选, 标准电能表法需要被检表有周期信号输入。
4.4.3需量周期误差测试方法:
当采用标准功率表法测需量示值误差时, 经过误差仪计数被检表两个( 区间式) 或多个( 滑差式) 周期信号间隔内标准晶振发出的脉冲数来计算; 当采用标准电能表法测需量示值误差时, 经过误差仪的内部定时器来计时。
4.5日计时误差测试
4.5.1适用范围: 有时钟信号输出的多功能电能表
4.5.2测试方法: 经过误差仪计数被检表的时钟信号和标准晶振的时钟脉冲测得
4.6对时: 既能够经过485的广播命令授时, 也可经过485的设置命令写时间
4.7时段投切误差
4.7.1适用范围: 有时段投切信号或无投切信号的电能表均可测试
4.7.2测试方法: 对有投切信号的表, 经过确定其投切信号发生的时间来得到, 准确度高;
对没有投切信号的表, 经过跨越投切点的走字来计算, 具体是: 在投切前开始走字, 读取各费率电量并记录当时的时刻, 投切后再次读取各费率电量并记录当时时刻, 假设走字过程中功率是稳定的, 于是根据两个电量和两个时间能够大致计算出实际的投切时间。
4.8起动试验
4.8.1试验方法: 能够自动完成; 也允许操作者经过观察转盘位置人工输入结论
4.8.2方案设置:
a.起动电流按能够规程也能够自定义
b.起动时间能够按规程( JJG-307 ) 或自定义
c.判断起动圈数( 或脉冲数) : 一个或多个
4.8.3最小起动试验电流为: 0.1mA, 准确度: ≤5%, 起动功率准确度: ≤5%
4.9潜动试验
4.9.1试验方法: 能够自动完成; 也允许操作者经过观察转盘位置人工输入结论
4.9.2方案设置:
a.允许加载1/5起动电流
b.潜动电压能够自定义
c.潜动电压能够有一个或两个, 比如先进行80%Un的潜动, 紧接着进行110%Un的潜动
d.潜动时间能够按国标GB/T17215公式计算或自定义
e.判断潜动圈数( 或脉冲数) : 一个或多个
4.10走字试验
4.10.1测试方法: 按电量走字或按时间走字
4.10.2方案设置:
a.走字电量数或走字时间
b.领头表( 按电量走时, 能够为标准表或任一被检表)
c.走字电流
4.10.3抄收各表电量、 脉冲数、 标准表脉冲数
4.10.4计算脉冲误差、 电量误差, 判断走字结论
4.11装置保护功能
4.11.1软启停功能;
4.11.2装置具有电压短路、 电流开路自动保护、 电流回路开路检测、 报警等功能;
4.11.3过热保护功能: 装置能连续稳定正常使用
4.12预热
4.12.1方案设置: 加载电压时间; 加载电流时间; 预热电流
4.12.2试验过程:
a.预热开始, 如果加载电压时间大于加载电流时间, 则先加载额定电压, 否则同时加电压电流
b.到达加载电流时间后, 加载设定电流
c.进行误差计算
d.时间到, 完成预热
4.13采用电流回路自动寻标方式
4.14谐波输出功能
4.15条形码阅读功能: 支持条形码阅读, 可按照用户指定条码规则进行解析。
4.16通信功能: 支持DL/T645- 规约等。
4.17逆相序影响试验
4.18频率影响试验
4.19电压影响试验
4.2024h变差试验
5.软件
5.1软件平台:
5.1.1操作系统: Windows98/ /XP
5.1.2操作界面: 流行的Windows界面, 菜单和工具条操作, 除了表号输入, 用鼠标能够完成所有操作。
5.1.3数据库: 简单实用的MSACCESS数据库, 用户装上MSOFFICE办公软件就能进行二次开发, 数据库字段带有注释, 非常明了。对有高级应用的客户, 我们会提供二次开发的源代码。
5.2与其它计算机系统之间的通信
5.2.1与电力营销系统的联接
校表软件在输入表号后, 经过网络自动到电力营销系统中查找表的状态、 参数信息、 检验方案, 状态不正确不准检验; 检验完成后把检验数据上传到营销系统, 更改被检表的状态; 能够从营销系统下载数据打印证书及报表。
5.2.2联网服务
可实现装置与其它信息系统的联网
5.3人机界面
5.3.1应用系统为全图形界面
5.3.4汉字输入方法: 支持拼音、 五笔、 区位等流行输入法
5.4校验设置
5.4.1支持条形码录入功能, 能够对条形码内包含的各种信息自动进行解析。在没有条形码的情况下, 表号的输入极其方便, 支持缺位输入和自动连续编号。各种参数只需选择, 无需键入。
5.4.2检定时环境温度、 相对湿度
检验的环境温度和湿度能够输入并保存到数据库。
5.4.3测试方案
a.测试方案设置包括: 预热时间、 起动电流和时间、 潜动试验和时间、 基本误差测试点
b.基本误差测试点内容: 有功、 无功; 分元、 合元; 电流负载; 功率因数; 检验圈数; 自动测试采样次数; 误差下限; 误差上限; 变差范围( 可选)
5.4.4负载点改变后, 装置输出负载和表计稳定时间: 采用经验值, 也可灵活设置( 在上下限范围内) 。
5.4.5复费率时段: 具有经过485抄收和设置时段功能
5.4.6谐波:
电压电流2-21次谐波, 最大含量40%, 其中3、 5、 7次能够叠加。谐波初相角可任意设置。还具有奇次谐波和次谐波测试功能。
5.5计算及报表
5.5.1对所采集数据进行自动处理
a.对原始数据取平均值;
b.测试结果化整( 测试过程中能够在原始数据和化整数据之间动态切换显示) ;
c.打印原始数据和化整数据任选;
d.判别合格与超差数据并标示( 测试时合格显示蓝色, 不合格显示红色) ;
5.5.2生成报表
a.检定原始记录
b.检定证书、 检定结果通知书和测试证书( 根据检定情况确定出具)
5.6多菜单状态
具有抄收和设置方案, 能抄收表内各个数据项目, 并与方案中的要求值比较, 对不符合要求的项目红色标示。
5.7所有从装置采集的数据或由人工录入的数据均应能够参加制表
5.8已生成的报表应能够在系统计算机上查询和打印
5.9对时功能
在系统具有卫星时钟接收器时可实现对时功能, 能对被检表时间进行自动/手动对时, 自动对时时对时误差最大1秒。
5.10日计时误差
在系统具有时钟测试仪时可实现对有时钟信号输出的多功能电能表的日时误差的测试, 准确度≤0.02S/天。
5.11时段投切误差
有时段投切信号或无投切信号的电能表均可测试
5.12信息的管理
5.12.1防止不良访问: 有密码阻止非法用户。
5.12.2装置具有对各类数据进行管理的功能。
5.12.3便于维护: 具有新旧数据库转换的功能, 保证升级以后各种检验方案及测试数据能够在新程序中继续使用。
5.13数据的安全性
5.13.1数据备份: 具有自动备份功能。
5.13.2系统用户权限管理: 超级用户、 主管人员、 操作人员三级管理。
5.14装置工作状态: 全过程显示所有工作状态
5.15系统可在以下三种模式下运行: 测试方案编辑模式、 调试模式、 全自动校验模式
6．使用技术条件
6.1一般使用条件
6.1.1环境条件
标准环境温度: 23℃±1℃
标准环境湿度: 40%～60%R.Ｈ
极限环境温度: 13℃～33℃
极限环境湿度: 25%～80%R.Ｈ
6.1.2电源
三相: AC220/380V±15%;
频率: 50Hz±5%
6.1.3抗干扰性能
电能表检验装置的电源输入回路增加了相关抗EMC吸收电路, 在使用现场具有多台装置工作时, 电源及量程转换引起的浪涌电压等对检验装置均无影响, 装置相互之间具有良好的抗干扰性能。
