电工基础-恒流源、恒压源.doc

2005年 月 日
课 题
恒流源、恒压源
课 型
新授课
授课日期

授课时数
（总第 ~ ）
教学目标
建立恒流源和恒压源的概念，了解它们的特性
教学重点
恒流源、恒压源
教学难点
它们的特性
板书设计
一．恒流源和恒压源的基本性质
二．理想电源的化简
三．要会计算恒流源的端电压，并会区别是电源还是负载
教学程序
教 学 内 容
教学方法与
教学手段

新授：
一．恒流源和恒压源的基本性质
1．理想电压源的端电压U是定值，与所连接的外电路无关，与流过的电流I也无关，而电流I与外电路有关。
2．理想电流源发出的电流IS是定值，与所连接的外电路无关，与端电压也无关，而恒流源的端电压与外电路有关。

二．理想电源的化简

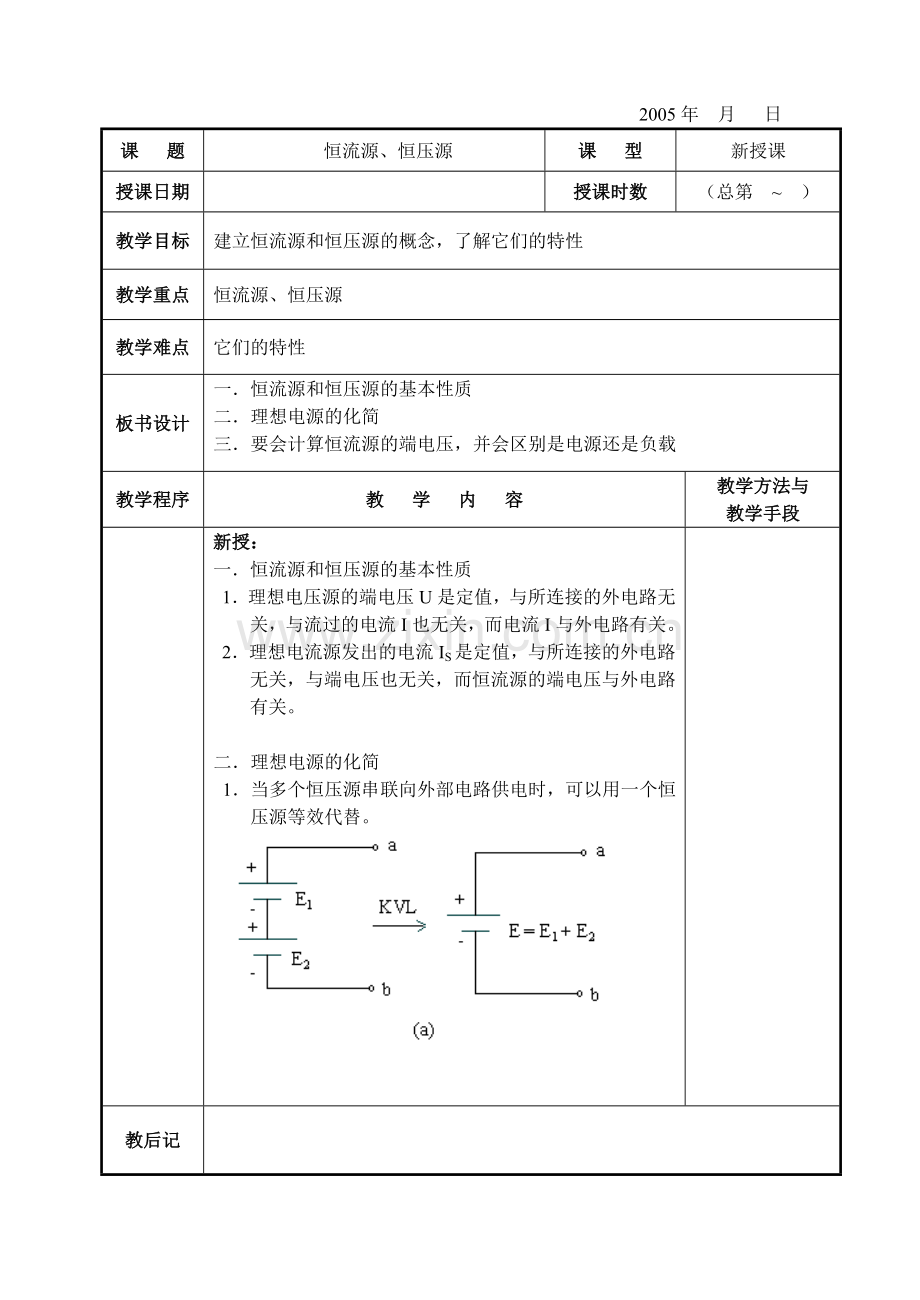

1．当多个恒压源串联向外部电路供电时，可以用一个恒压源等效代替。

教后记

教学程序
教学内容
教学方法与
教学手段

2．当多个恒流源并联向外部电路供电时，可以用一个恒流源等效代替。

注：必须注意等效的条件（公式）及电源的极性不同时，正、负号的确定。
3．凡与恒压源两端并联的元件或与恒流源串联的元件，对外部电路来说，均可取消。

教后记

教学程序
教学内容
教学方法与
教学手段

小结：

作业：

三．要会计算恒流源的端电压，并会区别是电源还是负载

在图中，两种电源的功率分别是 ：
PE = - E IS = - 10 10 = - 100W （吸收）
PI = E IS = 10 10 = 100W （产生）
功率是平衡的，此时恒压源起负载作用，而恒流源起电源作用。

注：恒压源与恒流源不能等效变换。这是由于对恒压源来说，因 R0 = 0，其短路电流 ISC = IS = ，而对恒流源来说，因内阻 RS 为无穷大，其开路电压 U0 = IS RS ，两者均不能得到有限的数值，违背了KCL和KVL，因此，两者之间不存在等效变换的条件。
我们一定要了解恒流源、恒压源的概念极其特性，记住它们之间不能等效变换。
求下图中恒流源的端电压及其功率。

教后记
