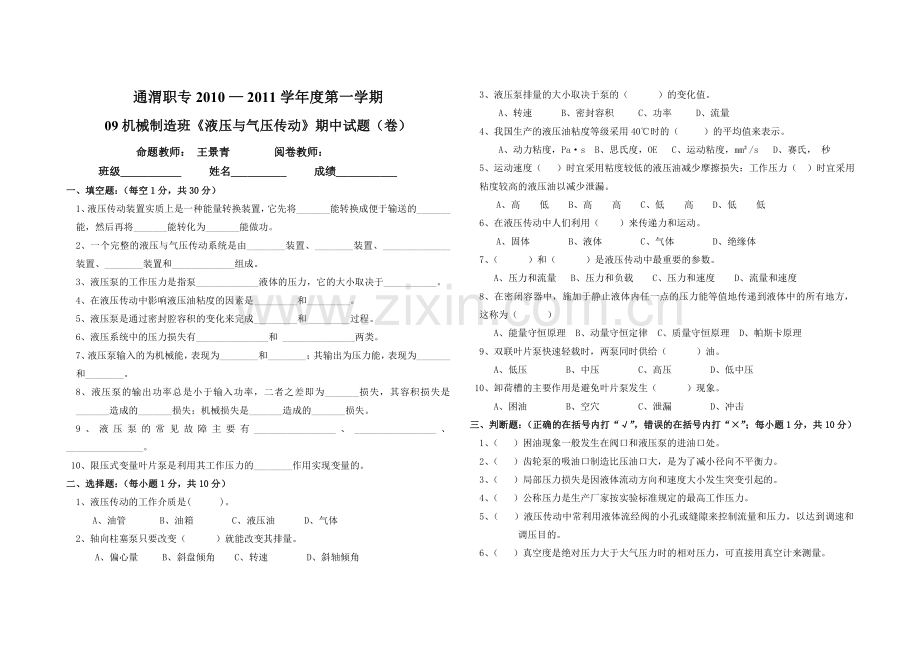

通渭职专2010 — 2011学年度第一学期
09机械制造班《液压与气压传动》期中试题（卷）
命题教师： 王景青 阅卷教师：
班级___________ 姓名__________ 成绩___________
一、填空题：（每空1分，共30分）
1、液压传动装置实质上是一种能量转换装置，它先将_______能转换成便于输送的_______能，然后再将_______能转化为_______能做功。
2、一个完整的液压与气压传动系统是由________装置、________装置、______________装置、________装置和_____________组成。
3、液压泵的工作压力是指泵_____________液体的压力，它的大小取决于___________。
4、在液压传动中影响液压油粘度的因素是_________和_________。
5、液压泵是通过密封腔容积的变化来完成_________和_________过程。
6、液压系统中的压力损失有_______________和 _______________两类。
7、液压泵输入的为机械能，表现为________和________；其输出为压力能，表现为_______和________。
8、液压泵的输出功率总是小于输入功率，二者之差即为_______损失，其容积损失是_______造成的_______损失；机械损失是_______造成的_______损失。
9、液压泵的常见故障主要有_________________、_________________、________________。
10、限压式变量叶片泵是利用其工作压力的________作用实现变量的。
二、选择题：（每小题1分，共10分）
1、液压传动的工作介质是( )。
A、油管　　 B、油箱　　 C、液压油　　 D、气体
2、轴向柱塞泵只要改变（ ）就能改变其排量。
A、偏心量 B、斜盘倾角 C、转速 D、斜轴倾角
3、液压泵排量的大小取决于泵的（ ）的变化值。
A、转速 B、密封容积 C、功率 D、流量
4、我国生产的液压油粘度等级采用40℃时的（　 　）的平均值来表示。
A、动力粘度，Pa·s B、思氏度，OE C、运动粘度，mm²/s D、赛氏， 秒
5、运动速度（ ）时宜采用粘度较低的液压油减少摩擦损失：工作压力（　 ）时宜采用粘度较高的液压油以减少泄漏。
A、高　　低　 B、高　　高　 C、低　　高　　D、低　　低
6、在液压传动中人们利用（　　）来传递力和运动。
A、固体 B、液体 C、气体 D、绝缘体
7、（　 　）和（　 　）是液压传动中最重要的参数。
A、压力和流量 B、压力和负载 C、压力和速度 D、流量和速度
8、在密闭容器中，施加于静止液体内任一点的压力能等值地传递到液体中的所有地方，这称为（　　 ）
A、能量守恒原理 B、动量守恒定律 C、质量守恒原理 D、帕斯卡原理
9、双联叶片泵快速轻载时，两泵同时供给（ ）油。
A、低压 B、中压 C、高压 D、低中压
10、卸荷槽的主要作用是避免叶片泵发生（ ）现象。
A、困油 B、空穴 C、泄漏 D、冲击
三、判断题：（正确的在括号内打“√”，错误的在括号内打“×”；每小题1分，共10分）
1、（ ）困油现象一般发生在阀口和液压泵的进油口处。
2、（ ）齿轮泵的吸油口制造比压油口大，是为了减小径向不平衡力。

3、（ ）局部压力损失是因液体流动方向和速度大小发生突变引起的。
4、（ ）公称压力是生产厂家按实验标准规定的最高工作压力。
5、（ ）液压传动中常利用液体流经阀的小孔或缝隙来控制流量和压力，以达到调速和调压目的。
6、（ ）真空度是绝对压力大于大气压力时的相对压力，可直接用真空计来测量。
7、（ ）液压泵是液压传动系统的动力元件。
8、（ ）泵在正常工作时存在泄漏，所以泵的实际流量小于理论流量。　　　　　　　
9、（ ）柱塞泵的柱塞为奇数时，其流量脉动率比偶数时要小。
10、（ ）单作用式叶片泵只要改变其偏心距的大小，就可改变泵的排量和流量。
四、简答题：（20分）
1、在工作中怎样选取合适的液压油？ （4分）

2、容积式液压泵正常工作时必备的条件是什么？（4分）

3、减小液压管路系统中压力损失的措施有哪些？（4分）

4、柱塞泵如何实现双向变量泵功能？（8分）

五、分析题（10分）
A
B
qt
pB
pC
O
P
C
如图所示，限压式变量叶片泵的特性曲线，依据泵工作时流量和压力的变化，分析其特性。

六、计算题（20分）
某液压泵名牌上标有转速n＝1450.0 r／min,工作压力为10.0MPa ,排量为46.2mL／r，容积效率为0.95，总效率为0.9。
求：（1）泵的实际输出功率；
（2）驱动该泵所需的电动机功率。
