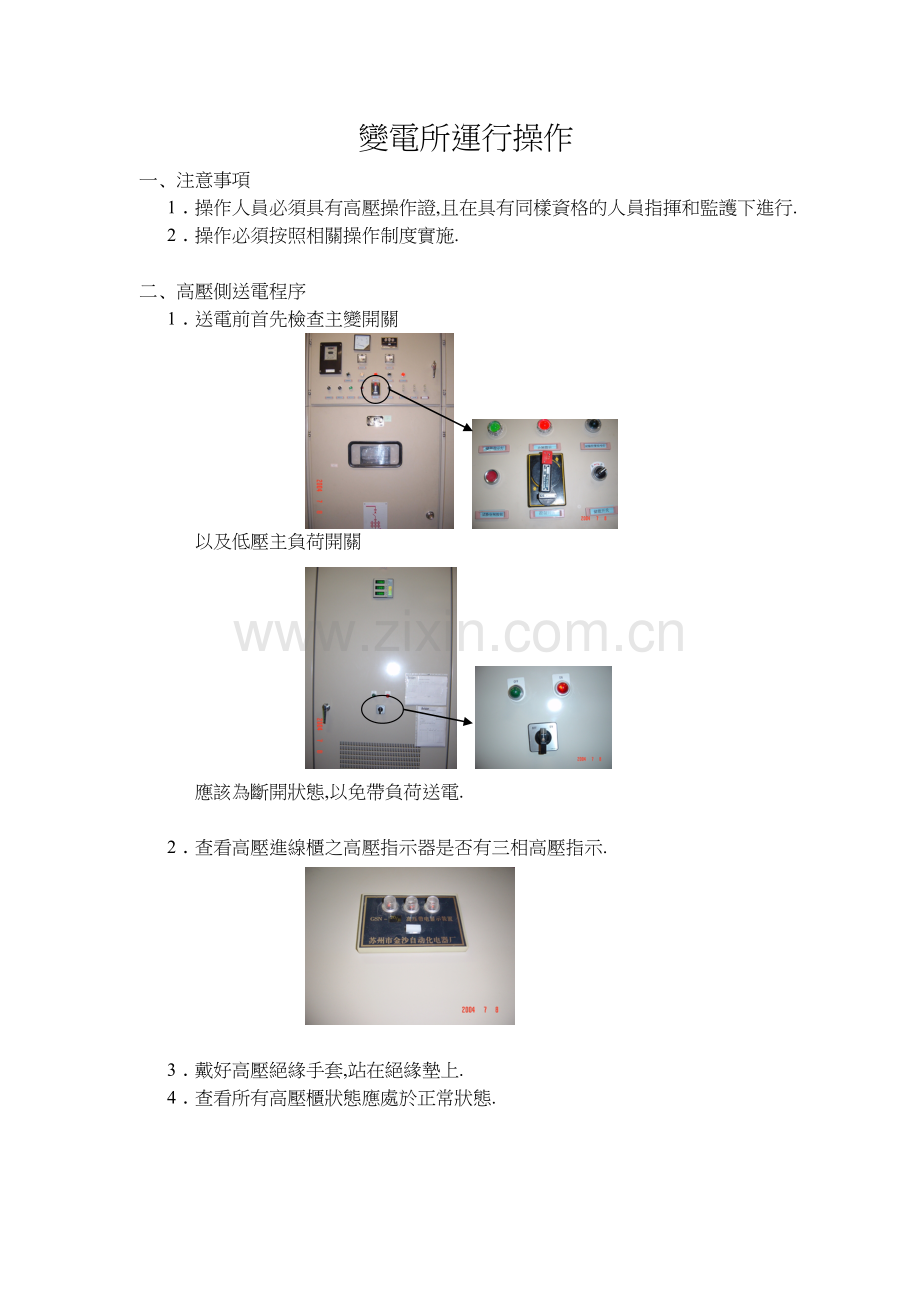

變電所運行操作
一﹑注意事項
1﹒操作人員必須具有高壓操作證,且在具有同樣資格的人員指揮和監護下進行.
2﹒操作必須按照相關操作制度實施.

二﹑高壓側送電程序
1﹒送電前首先檢查主變開關

以及低壓主負荷開關

應該為斷開狀態,以免帶負荷送電.

2﹒查看高壓進線櫃之高壓指示器是否有三相高壓指示.

3﹒戴好高壓絕緣手套,站在絕緣墊上.
4﹒查看所有高壓櫃狀態應處於正常狀態.

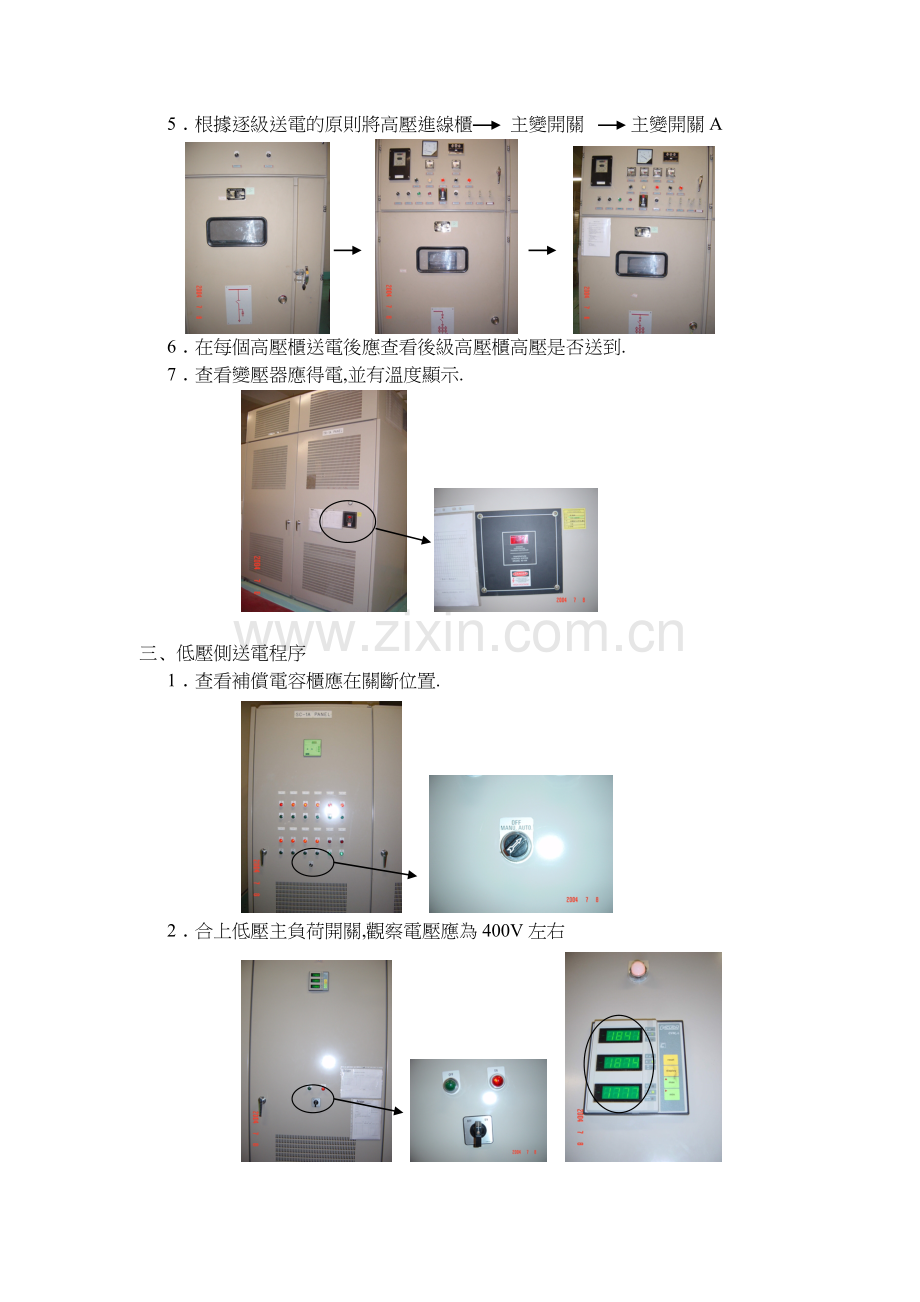

5﹒根據逐級送電的原則將高壓進線櫃 主變開關 主變開關A

6﹒在每個高壓櫃送電後應查看後級高壓櫃高壓是否送到.
7﹒查看變壓器應得電,並有溫度顯示.

三﹑低壓側送電程序
1﹒查看補償電容櫃應在關斷位置.

2﹒合上低壓主負荷開關,觀察電壓應為400V左右

3﹒合上空調系統負荷開關.

4﹒逐級合上各區域空氣開關.

5﹒補償電容櫃合閘,並位於自動切入檔.

四﹑斷電操作程序
以送電程序為基礎,倒序操作從末級向前逐級分斷各開關﹑斷路器.

五﹑運行期間控制
1﹒監視高﹑低壓設備運行工況.
2﹒紀錄高﹑低壓各櫃參數.
3﹒及時排除事故隱患,並做好紀錄.
變電所操作流程
一﹑高壓送電
進線櫃送電
鑰匙 : 號
方法 : 1.查看高壓指示燈,亮表示高壓側供電局已送電.
2.將鑰匙旋轉至中間位置,將開關鎖定幹拔出.
3.將開關手把安裝好,均勻用力向上快速推動手把至頂端.
4.從櫃體後部觀察開關合閘情況是否良好,如有差異則可將開關手把拉下重推一次.
電壓互感器櫃送電

主變開關櫃
方法 : 1.打開

鑰匙 : 號
方法 : 1.將鑰匙插入開關上的鑰匙座,開關把上插入紅色插片.
2.旋轉開關超過90度至頂端,可聽到”砰”合閘聲,並停留2秒.使其彈簧有足夠的得電時間,並儲能.
