浦南大桥临时用电施工方案.doc

漳州市浦南大桥及连接线道路工程

现场临时用电方案

编制：
审核：
批准：

宁波交通建设工程有限公司
漳州市浦南大桥及连接线道路工程项目经理部
2011年11月

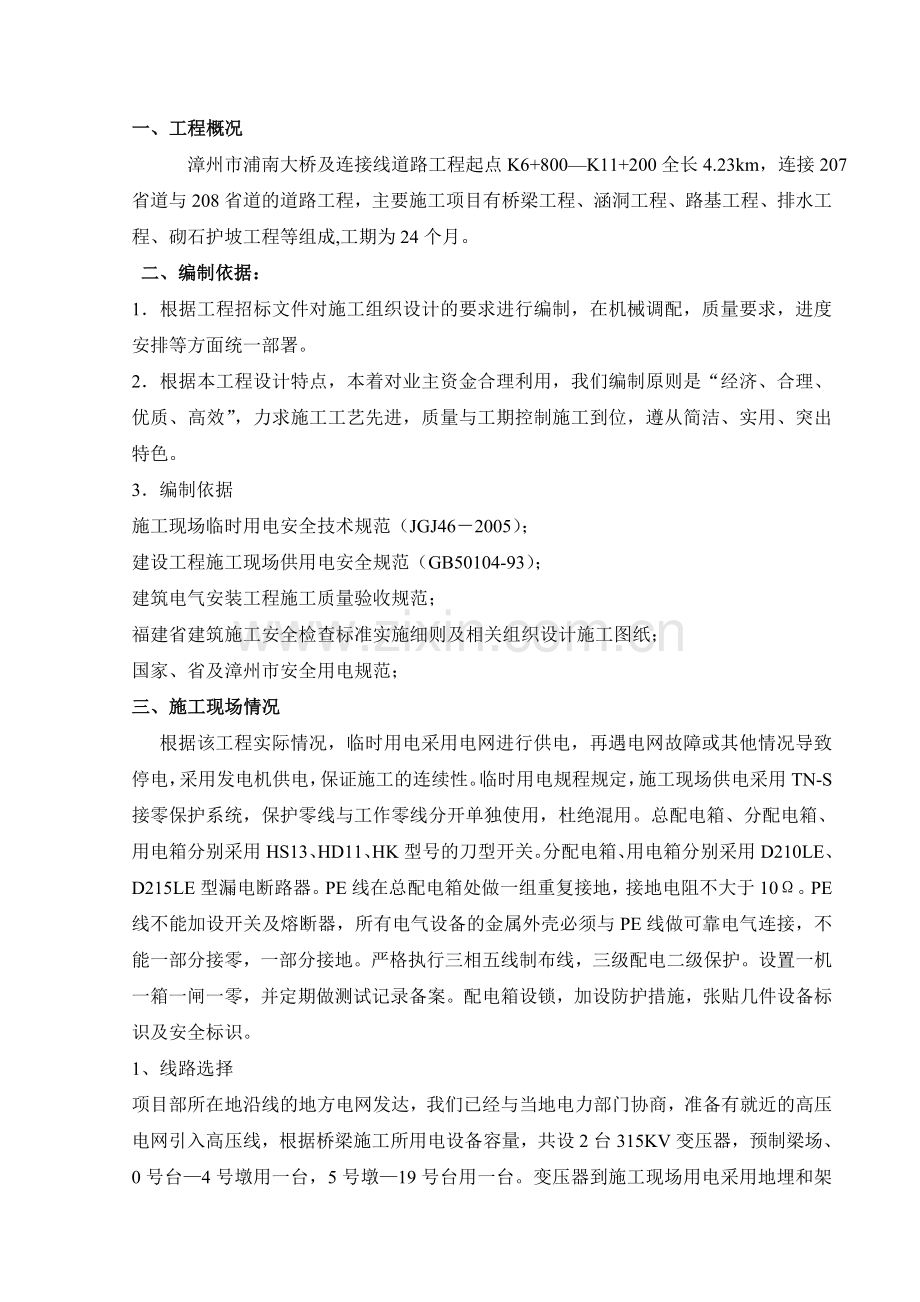

一、工程概况
漳州市浦南大桥及连接线道路工程起点K6+800—K11+200全长4.23km，连接207省道与208省道的道路工程，主要施工项目有桥梁工程、涵洞工程、路基工程、排水工程、砌石护坡工程等组成,工期为24个月。
二、编制依据：
1．根据工程招标文件对施工组织设计的要求进行编制，在机械调配，质量要求，进度安排等方面统一部署。
2．根据本工程设计特点，本着对业主资金合理利用，我们编制原则是“经济、合理、优质、高效”，力求施工工艺先进，质量与工期控制施工到位，遵从简洁、实用、突出特色。
3．编制依据
施工现场临时用电安全技术规范（JGJ46－2005）；
建设工程施工现场供用电安全规范（GB50104-93）；
建筑电气安装工程施工质量验收规范；
福建省建筑施工安全检查标准实施细则及相关组织设计施工图纸；
国家、省及漳州市安全用电规范；
三、施工现场情况
根据该工程实际情况，临时用电采用电网进行供电，再遇电网故障或其他情况导致停电，采用发电机供电，保证施工的连续性。临时用电规程规定，施工现场供电采用TN-S接零保护系统，保护零线与工作零线分开单独使用，杜绝混用。总配电箱、分配电箱、用电箱分别采用HS13、HD11、HK型号的刀型开关。分配电箱、用电箱分别采用D210LE、D215LE型漏电断路器。PE线在总配电箱处做一组重复接地，接地电阻不大于10Ω。PE线不能加设开关及熔断器，所有电气设备的金属外壳必须与PE线做可靠电气连接，不能一部分接零，一部分接地。严格执行三相五线制布线，三级配电二级保护。设置一机一箱一闸一零，并定期做测试记录备案。配电箱设锁，加设防护措施，张贴几件设备标识及安全标识。
1、线路选择
项目部所在地沿线的地方电网发达，我们已经与当地电力部门协商，准备有就近的高压电网引入高压线，根据桥梁施工所用电设备容量，共设2台315KV变压器，预制梁场、0号台—4号墩用一台，5号墩—19号台用一台。变压器到施工现场用电采用地埋和架空电线相结合的方法引入，同时为避免停电对正常施工的影响，现场备用一台250KW发电机，以备急用。
2、临时用电安全技术及防火、安全急救措施
（1）安装、维护或拆除临时用电设施必须有电工完成，电工等级应与工程技术难度相适应；
（2）电气工作人员必须持证上岗；
（3）在一经合闸即可送电到工作地点的开关和闸刀的操作把手上要悬挂“禁止合闸，线路有人工作”的标识牌；
（4）低压带电工作应设专人监护，并使用绝缘工具执行，安全操作规程规定人体不得同时接触两根线头；
（5）电气设备灭火措施：首先将有关设备的电源切断，然后进行救活。对带电设备应使用干式灭火器、氧化碳灭火器或四氧化碳灭火器等灭火，不得使用泡沫灭火器灭火，对用油设备要使用泡沫灭火器或干燥砂子灭火；
（6）触电急救：首先切断电源，是触电者与电源脱离接触，若触电者已停止呼吸，应立即对触电者进行人工呼吸并立即请医生急救，在进行人工呼吸必须使触电者恢复到自然呼吸为止，除确诊死亡外，中途不得停顿。
四、施工现场临时用电及用电量计算
1、预制场和墩台桩基供电计算
1.1用电量计算
全部施工动力用电设备额定用量
序号
名称
功率（KW）
单位
数量
备注
1
电焊机
20
台
5
生活照明及小机具
2
龙门吊
120
架
1

3
钻机
40
台
10

4
∑总额定功率
620

临时供电包括施工及照明两个方面，计算公式如下：
P=1.1（K1∑PC+K2∑Pa）
其中P—计算用电量（KW），及供电设备总需要容量；
PC—全部施工动力用电设备额定用量之和；
Pa—全部照明设备额定用电之和；
K1—全部施工用电设备使用系数，总数10台以内取0.75；10—30台取0.7；
K2—照明设备同时使用系数，取1.0；
照明用电综合考虑为：P=20KW
经过计算得P=1.1×（0.75×620+1.0×20）=534KW
1.2变压器容量计算
变压器容量计算公式如下：
P0=1.05P/COSΦ
其中P0—变压器容量（kVA）；
1.05—功率损失系数；
COSΦ—用电设备功率因素，一般建筑工地取0.75；
经过计算得到P0=1.4×534=748kVA；
1.3配电导线截面计算
（1）按导线的允许电流选择：
三相四线制低压线路上的电流可以按照下式计算：
Ι1=1000P0/√3U1COS
其中Ι1—线路工作电流（A）；
U1—线路工作电压值（V），三相四线制低压时取400V；
经计算得到Ι1=1439A
根据线路的最大负荷电流，不得大于导线的运行节流量，经查表知，BV型铜芯塑料线截面积选择为185mm2；
按导线的允许电压降校核
配电导线截面的电压可以按下式计算：
e=∑PL/CS=∑M/CS≤〔e〕=7%
其中〔e〕—导线电压降（%），对工地临时网路取7%；
P—各段线路负荷计算功率（KW），即计算用电量；
L—各段线路长度（m）；
C—材料内部系数，三相四线铜线取77.0；
S—导线截面积（mm）；
M—各段线路负荷钜（KW.m）；
对于BV型铜芯塑料线，计算结果为S=108mm2，选择国标185mmBV型铜芯塑料线满足施工需要。
（2）根据上述公式，根据预制场、钢筋加工厂、桥梁施工负荷计算知，选择以下配电导线均能满足施工要求：
S预制场=70mm2；S钢筋加工厂=55 mm2；S桥梁施工=90 mm2；
2.施工工点供电计算
2.1用电量计算
临时供电包括施工及照明用电两个方面，计算公式如下：
P=1.1（K1∑PC+K2∑PA）
其中P—计算用电量（KW）及供电设备总需要容量；
PC—全部施工动力用电设备额定用量之和；
K1—全部施工用电设备同时使用系数，总数10台以内取0.75；10—30台取0.7；
PA—全部照明设备额定用电量之和；
K2—照明设备同时使用系数，取1.0；
序号
名称
额定功率（KW）
单位
数量
备注
1
钻机
40
台
6

2
电焊机
25
台
2
小型机具
3
∑总额定功率
265

照明用电综合考虑P′=10KW
经过计算得到P=1.1(0.75×265+1.0×10)=230KW
2.2变压器容量计算
变压器容量计算公式如下：
P0=1.05P/ COSΦ
其中P0—变压器容量（KVA）；
1.05—功率损失率；
COSΦ—用电设备功率因素，一般建筑工地取0.9；
经过计算得到P0=1.17×265=310KVA；
2.3配电导线截面计算
（1）按导线的允许电流选择：
三相四线制低压线路上的电流可以按照下式计算：
Ι1=1000P0/√3U1COS
其中Ι1——线路工作电流值（A）；
U1—线路工作电压值（V），三相四线制低压时取380V；
经过计算得到Ι1=523A;
根据线路最大负荷电流，不得大于导线的运行节流量，经查表知，BV型铜芯塑料线截面积选择为95mm2。
（2）按导线的允许电压降校核
配电导线截面的电压可以按照下式计算：
e=∑PL/CS=∑M/CS≤〔e〕=7%
其中〔e〕—导线电压降（%），对工地临时网路取7%；
P—各段线路负荷计算功率（KW），即计算用电量；
L—各段线路长度（m）；
C—材料内部系数，三相四线铜线取77.0；
S—导线截面积（mm）；
M—各段线路负荷钜（KW.m）；
对于BV型铜芯塑料线，计算结果为S=36mm2，选择国标95mm2BV型铜芯塑料线满足施工需要。
（2）根据上述公式，钢筋加工厂、钻机施工负荷计算知，选择以下配电导线均能满足施工要求：S钢筋加工厂=36mm2
五、变压器安装运行
变压器安装在变压器房，变压器房砖砌、楼板盖顶、密封、木质门、外开上锁、关柜前空间距离为2米，开关柜后维修通道距离为1米。变压器底部铺设绝缘脚垫，开关柜下设专用的接零和接地端子排，以便检查和维修，各开关统一编号，标明使用方位或较大设备。变压器安装时必须有专业或上级专业人员进行安装、调试。变压器定期进行检查，注意变压器音响是否正常，有无异常响声或放电声；检查变压器的接地设备是否良好等，填写检查记录。
六、安全用电管理制度
（1）施工现场一切电气安装必须按照中华人民共和国国标《建设工程施工现场供用电安全规范》GB50104-93和国家建设部《施工现场临时用电安全技术规范》JGJ46－2005要求执行。
（2）施工现场一切电气线路、设备安装、维修必须有持证上岗的电工负责，线路、设备安装后要定期检查，建立安全技术档案；
（3）施工现场必须采用“三线五线制”供电，并采用TN—S接零保护系统；
（4）照明必须做到一灯一开关一保险；
（5）加强对碘钨灯、卤化物灯的使用管理；
（6）外电架空线路与施工中的建筑物或临时设施要保持相应的水平安全距离；
（7）开关箱必须要严格执行“一机一闸一漏”制。严禁有一个开关直接控制两台以上的用电设备。开关箱内禁止存放杂物，门要加锁并要有防雨、防潮设施；
（8）配电箱外壳应接地良好，内置漏电开关，配有门锁及防雨、防潮设施；对配电箱进行编号，定期做安全检查，编制安全技术档案；
（9）拉闸停电进行电路检修作业时，必须在配电箱门挂上“电路检修，禁止合闸”的标志牌，必要时设专人看守。
七、施工现场临时用电的管理原则
按照JGJ46—2005《施工现场临时用电安全技术规范》的规定：“临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计”。编制临时用电管理的主要技术文件。
1、施工现场对外电线路的安全距离及防护
外电线路的安全距离指带电体与附近接地的物体以及人体之间必须保持的最小空间距离或最小空气间隙。施工现场中，安全距离问题主要指在建工程的外侧边缘与外电架空线的边线之间的最小安全操作距离和施工现场的机动车道与外电架空线路交叉时的最小安全垂直距离。对此JGJ46—2005《施工现场临时用电安全技术规范》作了具体的规定。
为了确保施工安全，对外电线路的保护必须要采取设置防护性遮拦、栅栏，以及悬挂警告标志牌等防护措施。如无法设置遮拦则应采取停电、迁移外电线路或改变工程位置等，否则不得强行施工。
2、施工现场临时用电的接地与防雷
在施工现场，由于现场环境、条件影响，间接触电现象往往比直接触电更普遍，危害更大。所以，除了应采取防止直接触电的安全措施外，还必须要采取防止间接触电安全技术措施。
在电气工程上，接地主要有四种：工作接地、保护接地、重复接地、防雷接地。
施工现场机械设备时参照第三类工业构造物的防雷规定设置的。在JGJ46—2005《施工现场临时用电安全技术规范》中，规定单只避雷针的保护范围是以避雷针为轴的直线圆锥体。
3、施工现场的配电室
通常配电室的选择应根据现场符合的类型、大小个分布特点、环境等全面考虑；配电室应尽量靠近负荷中心，以减少配电线路的长度和减小导线截面，提高配电质量，同时还能是配电线路清晰，便于维护；配电室内的配电屏是经常带电的配电装置，为了保障其运行安全和检查、维修安全，这些装置之间以及这些装置与配电室顶、墙壁、地面之间必须保持电气安全距离；配电室的耐火等级不低于三级，室内不得存放易燃、易爆物品，并要配备沙箱、灭火器等灭火器材。
4、临时用电负荷
在施工现场中用电设备较多，如钻机、电焊机、钢筋加工机械、木工加工机械等，这些设备吸收电能的用电部分中的电流或功率，被称为用电设备的负荷或负载。为了使这些设备能正常运行，在故障情况下又安全、可靠地得到保护，需要合理的配电线路、配电装置对电力进行传输、分配、控制。
5、施工现场的配电线路
施工现场的配电线路包括室外线路和室内线路。室外主要是绝缘导线架空和埋地两种；室内通常是绝缘导线明设或暗设两种。
6、施工现场照明
在施工现场照明装置与人的接触最为经常和普遍。为了确保现场工作人员免遭照明装置的触电伤害，照明装置必须采取保护措施有：照明开关箱中必须设置保护接零；照明开关箱要装置漏电保护器；照明线路必须经过开关才能接入照明器；灯具的安装高度要符合现场施工要求。
八、电工岗位职责
1、用电操作人员要思想集中，线路在未经测电笔确定无电前，一律视为“有电”，不可触摸。
2、工作前要详细检查自己所用工具是否安全可靠，穿戴好必须的防护用品。
3、维修线路时要在开关上或线路悬挂“有人工作，禁止合闸”的警告牌。
4、测电笔要在规定的电压范围内测试，严禁超范围测试。
5、拆除的电线要处理好，带电线头要包好。
6、所用导线保险丝容量要符合规定，选择开关必须大于所控制设备的总容量。
7、工作完毕，必须拆除临时地线，并检查工具是否遗留在施工现场。
8、检查完工后，送电前必须再次确认是否符合要求，并和有关人员联系好，方能送电。
9、发生火警时，应立即切断电源，用四氯化碳粉灭火器或黄砂扑救，禁止用水扑救。
10、工作结束后人员必须全部撤离，拆除警示牌，将所有工具带走，并将原有防护装置安装好。
11、操作地段清理后，操作人员要亲自检查一遍，如要试送电要和有关人员联系好。
12、严禁非电工人员从事电工作业。
九、临时用电防火措施
按施工现场用电技术规范要求，对各类用电人员做明确而详细的安全用电知识教育，各类用电人员要学会和掌握安全用电知识和操作规程。特别做好以下措施：
1、电工必须持证上岗，并协助项目经理做好施工安全用电管理，确保施工及生活用电正常，坚决制止乱接、乱拉现象，并进行经常性的安全检查、监督管理。
2、施工现场中施工用电系统必须采用TN—S系统接零保护。接地与接零系统中，不得一部分设备做保护接零，另一部分做保护接地。保护零线PE必须采用绿黄双色线，严禁与相线、工作零线同一种色。
3、电焊机应设置防雨和通风良好的地方，焊接现场不准堆放易燃易爆物品，并在机具上设置防护罩。
4、施工现场的所有用电人员用电过程中，应负责电设备负荷线，保护零线、漏电保护器各类配电箱及有关安全防护措施。
5、施工现场总配电室、分配电室和开关箱配置三级漏电保护器；所有的用电设备必须安装二级漏电保护器，并保证前后级参数相匹配；开关箱都要铁质，能防火、防水，并且每箱必须加锁；凡固定安装的配电箱高度要求都在1.3米以上，移动式开关箱高度要求0.6米以上，并有铁脚架支撑，不得随意乱挂乱放。
6、施工现场采用了TN—S系统和漏电保护装置后，在必要的设备上需加连锁，控制保护装置。同时装置警示信号装置，提醒操作人员遵守操作规程。
7、电气设备要定期检查。检修时必须停电，悬挂标志牌，挂接必要的接地线；由电工进行操作，并穿戴绝缘鞋和绝缘手套，使用电工绝缘工具；配电房、线路附近不得堆放易燃、易爆物品，并要配足消防器材。
8、建立临时用电防火责任制，加强用电防火，重点场所烟火管理制度；建立临时用防火教育制度，经常进行用电防火教育和宣传；建立易燃易爆物和强腐蚀介质管理制度，在防火危险点配置消防器材。
（后附临时用电总体布置图
