五中校园监控系统技术方案
五中校园监控系统技术方案

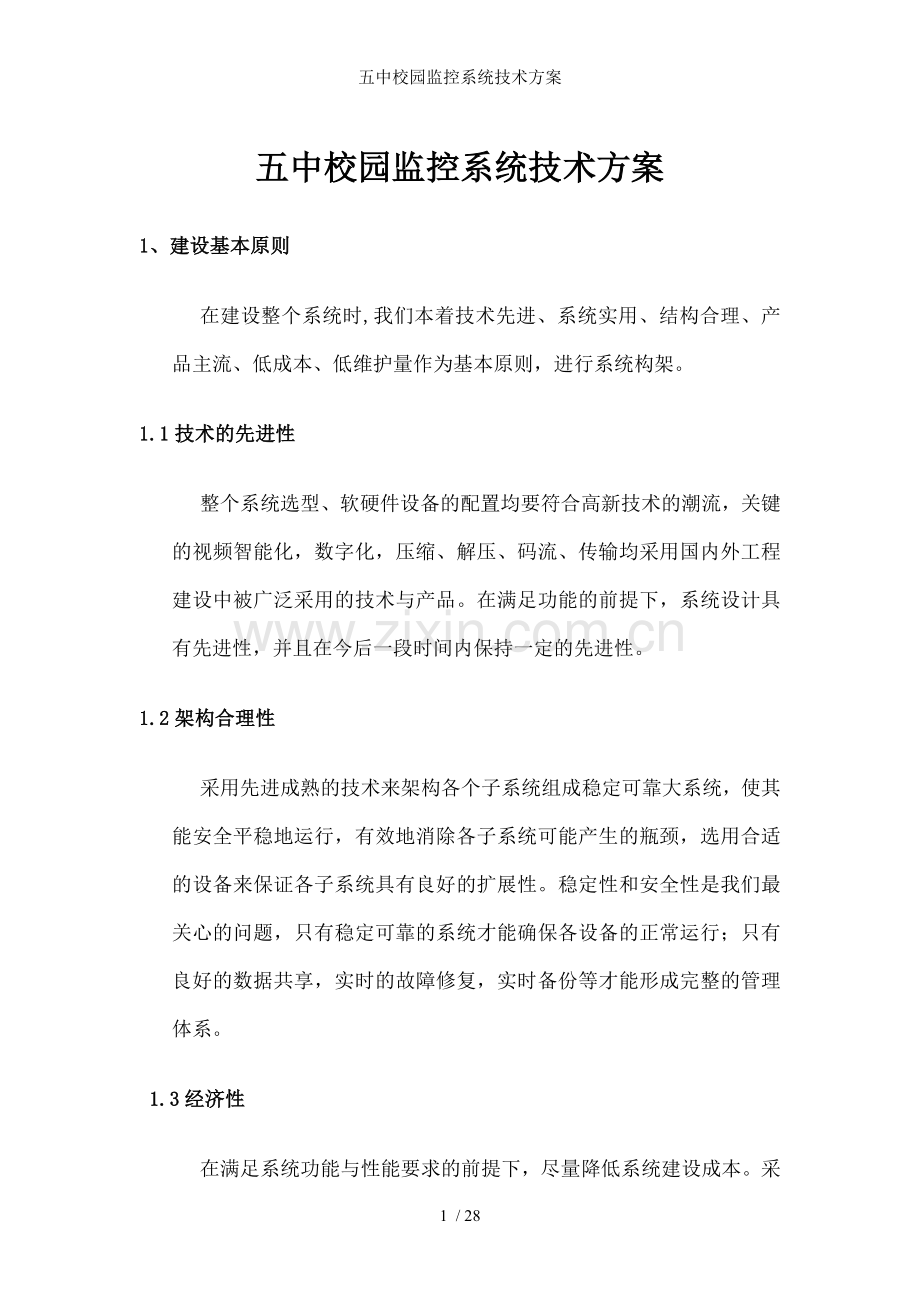

1、建设基本原则
在建设整个系统时,我们本着技术先进、系统实用、结构合理、产品主流、低成本、低维护量作为基本原则，进行系统构架。
1.1技术的先进性
整个系统选型、软硬件设备的配置均要符合高新技术的潮流，关键的视频智能化，数字化，压缩、解压、码流、传输均采用国内外工程建设中被广泛采用的技术与产品。在满足功能的前提下，系统设计具有先进性，并且在今后一段时间内保持一定的先进性。
1.2架构合理性
采用先进成熟的技术来架构各个子系统组成稳定可靠大系统，使其能安全平稳地运行，有效地消除各子系统可能产生的瓶颈，选用合适的设备来保证各子系统具有良好的扩展性。稳定性和安全性是我们最关心的问题，只有稳定可靠的系统才能确保各设备的正常运行；只有良好的数据共享，实时的故障修复，实时备份等才能形成完整的管理体系。
1.3经济性
在满足系统功能与性能要求的前提下，尽量降低系统建设成本。采用经济实用的技术和设备，利用现有设备和资源，综合考虑系统的建设、升级和维护费用，不盲目投入。建设经费不足的地区，应先重点、后一般，分期投入、分期建设。

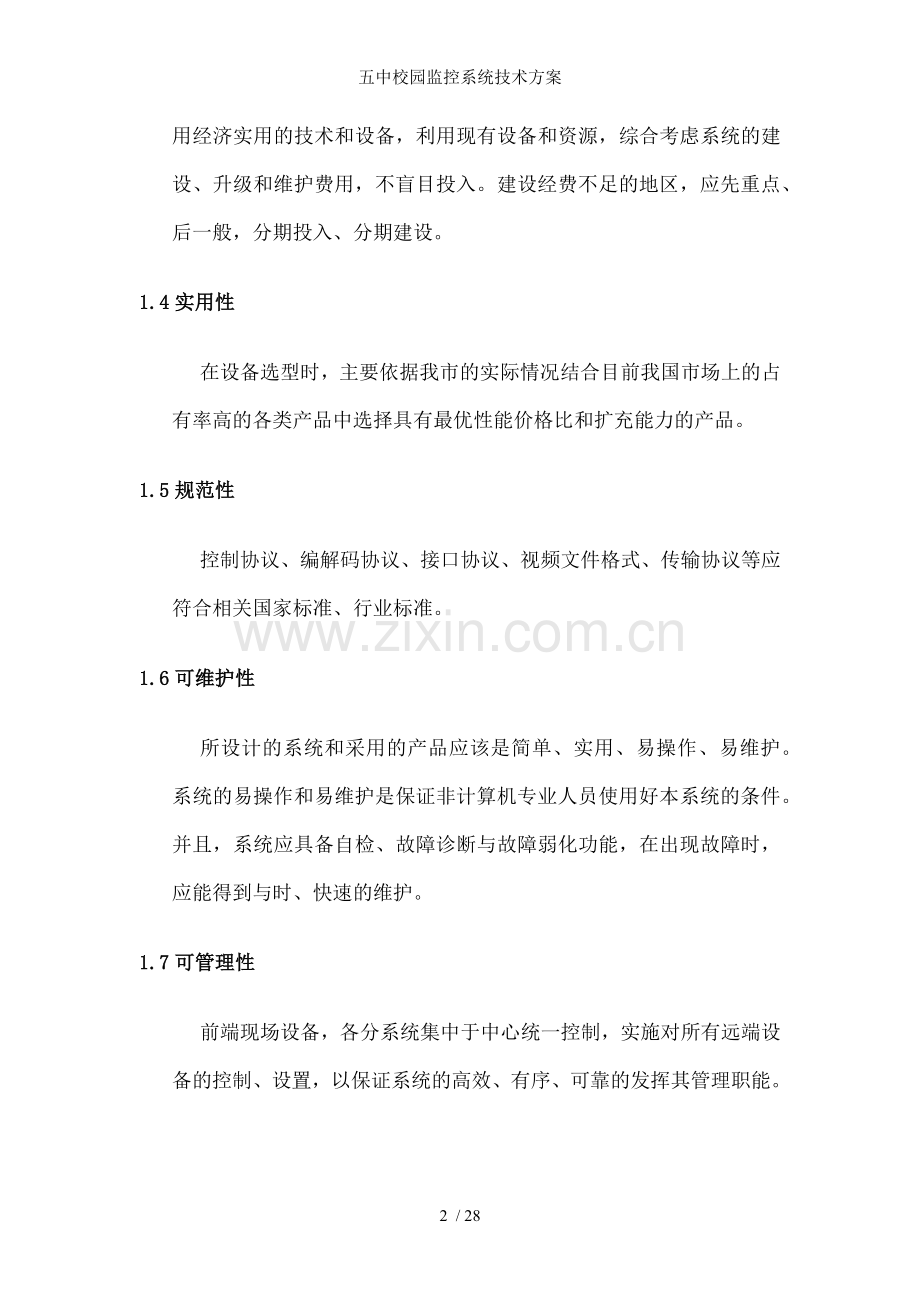

1.4实用性
在设备选型时，主要依据我市的实际情况结合目前我国市场上的占有率高的各类产品中选择具有最优性能价格比和扩充能力的产品。
1.5规范性
控制协议、编解码协议、接口协议、视频文件格式、传输协议等应符合相关国家标准、行业标准。
1.6可维护性
所设计的系统和采用的产品应该是简单、实用、易操作、易维护。系统的易操作和易维护是保证非计算机专业人员使用好本系统的条件。并且，系统应具备自检、故障诊断与故障弱化功能，在出现故障时，应能得到与时、快速的维护。
1.7可管理性
前端现场设备，各分系统集中于中心统一控制，实施对所有远端设备的控制、设置，以保证系统的高效、有序、可靠的发挥其管理职能。
1.8安全性
对系统采取必要的安全保护措施，防止病毒感染、黑客攻击，防雷击、过载、断电和人为破坏，具有高度的安全和保密性。
2、系统概述
1
2
2.1目前存在问题
　目前淄博五中校园安全监控系统设备老化、故障频出，大多都是模拟信号，系统不稳定，图像不清晰，严重无法满足中学校园安全的要求；而且，由于当初建设时间的原因，前端设备品牌杂乱，校园监控系统共分为三个独立的系统，不能统一管理，学生公寓为一个独立的监控区域；食堂、餐厅为一个独立的监控区域；剩余区域为一个监控区域。严重的影响力使用的便利性，大大降低了工作效率。
2.2建设目标
为达到国家教育部提出的建立"平安校园"的综合管理平台，确保构建一个和谐平安的综合校园学习环境，本次监控系统建设，将采用全高清数字监控设备，全校所有前端监控点位、录像存储设备。
2.3建设内容
本次监控系统建设，共安装247个监控点位，其中原41个半球，28个枪机，4个球机拆除，更换为全新的设备，新装147个半球，26个枪机，1个室外低照度球机，所有线路全部重新安装，接入线缆采用52*1.5方式，主干线缆，电源线采用2*3护套线。
线缆传输采用接入百兆，主干千兆的方式。在综合楼一层监控中心配置综合管理平台，对全校所有监控点位进行统一管理；录像存储方式根据现场情况采取集中存储+分布存储的方式，在监控中心设置32路硬盘录像机2台，在校门口保卫室、男生公寓管理室配置、女生公寓管理室、食堂餐厅办公室等汇聚点、二级监控中心设置相应的录像机。
3、系统架构分析
3.1系统总体架构
　　平安校园系统是包括了监控技术、通讯技术、音视频技术和报警管理技术的一套综合性业务应用系统。从系统应用构成的主体类型上可分成监控资源、传输网络、监控中心和用户终端四个组成部分，监控资源是系统监控信息的来源，传输网络是连接监控资源、监控中心和用户终端的媒介，监控中心是系统的信息管理和共享平台，用户终端是系统的信息服务对象。分别等同传统的区域视频监控概念上系统可以分成前端、传输/变换、控制/管理、处理/显示四个部分。
3.2监控中心
　　校园平安系统各级监控中心是指由各授权部门管理和使用的、具有显示、存储、报警处理、指挥能力的监控中心。监控中心分级设置，依据行政隶属关系与工作相关性，由最高级监控中心授权，可配置下一级监控中心。各级监控中心操作人员权限可独立安装需求进行设置。
3.3监控资源
　　具体体现为信息采集前端，既可以是前端设备，也可以是区域性监控系统。
3.4用户群
　　用户终端包括各级校务工作人员和其他职能部门用户所使用的终端设备，用户通过用户终端设备实现对监控资源的访问和控制，用户的行为受到监控中心的管理和授权。教育部、省市教育厅、公安相关部门当需要调取、控制相关的考点的视频、音频、数据信息时，可作为特殊权限与功能的用户实现。
3.5传输模式
1）网络：可以是专网、公共通信网络，本次监控系统建设采取专网的方式，在监控中心增加一台48口千兆核心交换机，在各汇聚点部署24口千兆接入交换机，本次部署交换机具有可网关智能管理功能，根据现场情况与学校的要求，对整个监控系统进行统一规划，并提供集中管理。
　　2）普通视频传输线缆：本次传输线缆采用5（超五类双绞线），本次监控建设为全数字网络设备，每个设备均基于地址方式进行分配。
3）光纤传输：各汇聚点（二级分控中心）到监控中心采用单模光纤进行传输。通过光纤收发器进行光电转换，传输距离最大可达 50。针对淄博五中地域广，网络好，带宽大的特点。整体的系统建设全部基于高速的数字网络。
4、系统规划设计分析
根据招标文件，结合现场情况，我司技术人员经过认真踏勘现场，仔细研读招标文件，制定如下建设方案：
整个监控系统设置一个主控中心，三个分控中心，即
位于综合楼一层东首的主控中心；位于学校大门口保卫室的分控中心；位于食堂办公室的分控中心；位于男生公寓管理室的分控中心；位于女生公寓管理室的分控中心。
监控系统主控中心：本次系统建设采购的监控综合管理平台、核心交换机、管理电脑、部分硬盘录像机等安装在主控中心，并与原有设备无缝对接。监控综合管理平台是整个监控系统的核心，对整个监控系统具有最高的权限，其承担着分配用户权限、分配系统资源、校正系统时间等。其操作使用人员为系统管理员、学校领导等。
监控系统分控中心：监控系统分控中心根据需要配置硬盘录像机和交换机，由管理平台统一管理，根据分控中心的管辖情况，分配相应的权限，对所属区域进行实时监控、录像回放、录像下载等功能。其操作使用人员主要为各单位值班人员。
分控中心交换机通过光纤与主控中心交换机进行连接，主干千兆。
4.1淄博五中校园安全监控系统示意图

4.2综合楼监控示意图

负一层监控示意图
四个楼梯，一个电梯前室各一个半球，共5个半球，线缆经桥架引至一层电井。

一层至七层监控示意图
每层四个楼梯，一个电梯前室各一个半球，共5个半球，线缆经桥架引至一层电井。共计5*7F，35个半球交换机。

八、九层监控示意图
每层两个楼梯2个半球，线缆经桥架引至一层电井。合计2*2F，共4个半球交换机。
4.3图书实验楼监控示意图

一至五层监控
每层四个楼梯，共4个半球，合计4*5F，共20个半球。线缆经桥架引至一层电井。
4.4教学楼监控示意图

教学楼一、二层监控示意图
每层三个楼梯，共3个半球，合计3*2F，共6半球。,每层走廊两端各一个半球，合计4个半球，共计10个半球。线缆经桥架引至一层电井交换机。

教学楼三至七层监控示意图
每层三个楼梯，共3个半球，合计3*5F，共15半球。,每层走廊两端各一个半球，合计10个半球，共计25个半球。线缆经桥架引至一层电井交换机。
4.5食堂餐厅监控示意图

食堂楼梯监控示意图
每层三个楼梯，共3个半球，合计3*2F，共6半球，线缆经敷设线槽至食堂办公室交换机。

食堂一层监控示意图
共18半球，线缆经敷设线槽至食堂办公室交换机。

食堂二层监控示意图
共12半球，线缆经敷设线槽至食堂办公室交换机。
4.6学生公寓监控示意图

学生公寓监控示意图
共46个半球（男生公寓23、女生公寓23），线缆经敷设线槽分别至公寓管理室交换机，公寓管理室放置32路硬盘录像机各1台。
4.7教工公寓（东）监控示意图

教工公寓（东）监控示意图
共8个枪机，线缆经敷设线槽至女生公寓管理室交换机。
4.8教工公寓（西）监控示意图

教工公寓（西）监控示意图
共4个枪机，线缆经敷设线槽至负一层电井交换机。

4.9音乐楼监控示意图

音乐楼监控示意图
共2个枪机，线缆经敷设线槽至负一层电井交换机。

4.10科技楼监控示意图

音乐楼监控示意图
共2个枪机，3个半球，线缆经敷设线槽至负一层电井交换机。
4.11心理咨询楼监控示意图

心理咨询楼监控示意图
共3个枪机，线缆经敷设线槽至负一层电井交换机。

4.12地下车库监控示意图

地下车库监控示意图
共5个枪机，线缆经桥架至负一层电井交换机。

4.13校园室外监控示意图

校园室外监控示意图
共32个枪机，5个球机，线缆经穿墙进入单体楼内桥架（线槽）至相应的弱电井，接到相应的接入交换机。
5、点位分布表
序号
名称
位置
数量
单位
1
300万低照度红外半球
综合楼每层楼梯
44
台
2
300万低照度红外半球
教学楼每层楼梯
20
台
3
300万低照度红外半球
教学楼每层走廊
15
台
4
300万低照度红外半球
实验楼每层楼梯
20
台
5
300万低照度红外半球
科技楼2-5层楼梯
3
台
6
300万低照度红外枪机
科技楼2、3层西部办公室区域
2
台
7
300万低照度红外枪机
地下车库
5
台
8
300万低照度红外半球
男公寓楼梯
10
台
9
300万低照度红外半球
男公寓每层走廊楼梯
13
台
10
300万低照度红外半球
女公寓楼梯
10
台
11
300万低照度红外半球
女公寓每层走廊楼梯
13
台
12
300万低照度红外半球
餐厅两头楼梯
4
台
13
300万低照度红外半球
食堂后楼梯
2
台
14
300万低照度红外半球
一楼售饭间、一楼大厅、面食制作间、择菜间等
14
台
15
300万低照度红外半球
食堂餐厅
16
台
16
300万低照度红外半球
电梯内
2
台
17
300万低照度红外枪机
心里咨询楼走廊与楼梯
3
台
18
300万低照度红外半球
音乐楼楼梯与走廊
2
台
19
300万低照度红外枪机
教师公寓
6
台
20
300万低照度红外枪机
教师公寓东
6
台
21
300万低照度红外枪机
操场主席台
2
台
22
300万低照度红外枪机
门口自行车棚东
2
台
23
高于300万超低照度球机
门口自行车棚西
1
台
24
300万超低照度球机
校园原有球机拆除，改成新设备。
4
台
25
300万低照度红外枪机
校园原有枪机拆除，改成新设备
28
台
