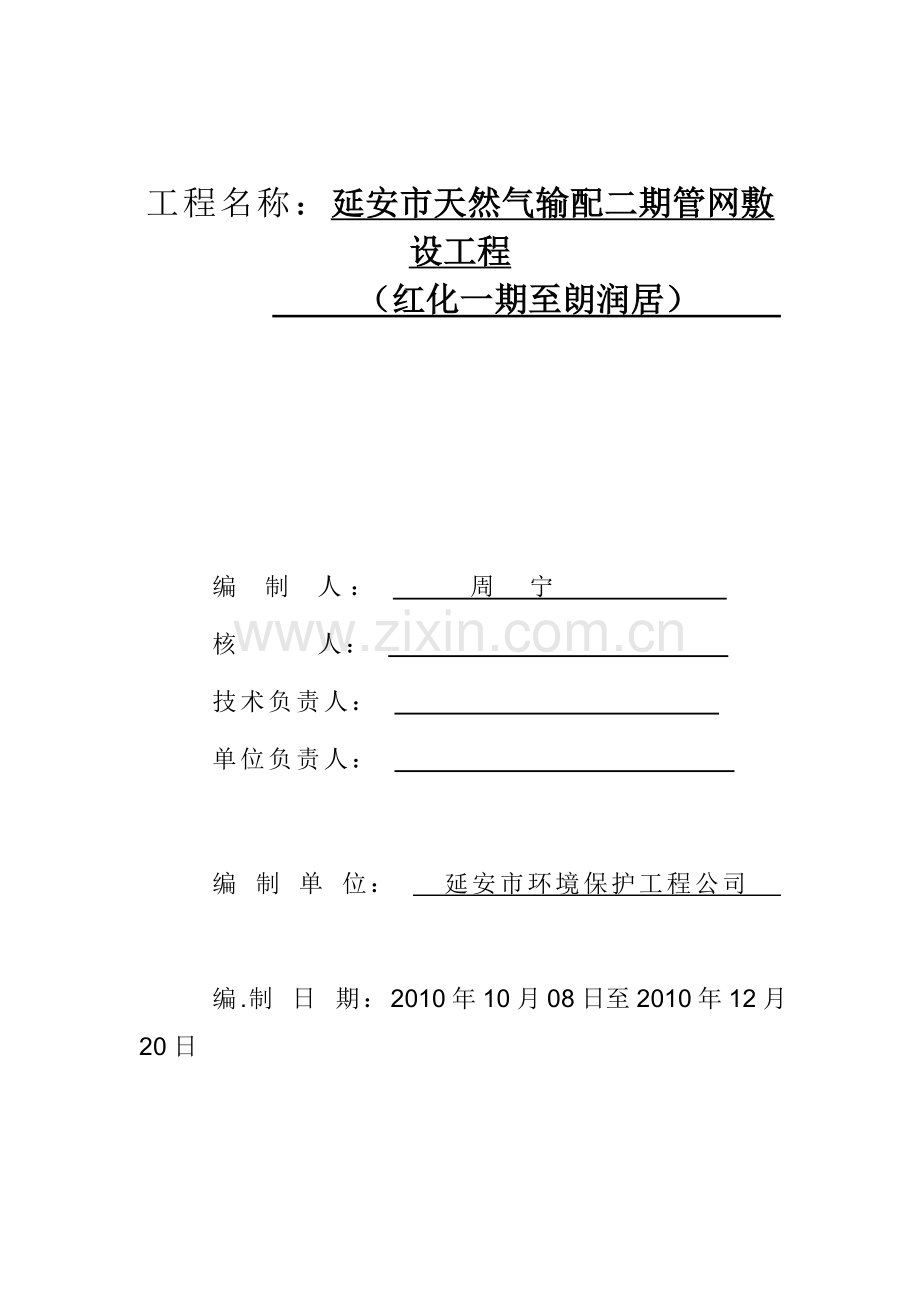

真正全套燃气管道竣工资料.doc

工程名称：延安市天然气输配二期管网敷设工程
（红化一期至朗润居）

编 制 人： 周 宁
核 人：
技术负责人：
单位负责人：

编 制 单 位： 延安市环境保护工程公司

编.制 日 期：2010年10月08日至2010年12月20日

卷 内 目 录
序号
文件编号
责任者
文 件 材 料 题 名
日期
页次
备 注

开 工 报 告
建设单位
延安市燃气总公司
施工单位
延安市环境保护工程公司
工程编号

工程名称
延安市天然气输配二期管网敷设工程（红化一期至朗润局）
工程地点
延安市马家湾
工程类别
市政公用工程
工程规模
Φ219χ6焊接钢管，2117m
工程造价
209万
开
工
条
件

1.设计及其技术文件齐全，施工组织设计已经审定；
2.施工方案也经批准，技术交底和必要的技术喷讯已经完成；
3.材料、劳动力、机具基本齐全，施工现场环境符合施工要求，并能保证连续施工。
工
程
内
容
1.

计划开工日期
年 月 日
计划竣工日期
年 月 日

施工单位：

（公章）

负责人：

年 月 日

建设单位：

（公章）

负责人：

年 月 日

监理单位：

（公章）

总监理工程师：

年 月 日

中 间 交 工 证 书
工 程 名 称
延安市天然气输配二期管网敷设工程
（红化一期至朗润局）
工 程 类 别
市政公用工程
工程
简要
内容

一、 必须按照规定和施工技术要求操作；
二、 在施工过程中出现有变更的及时请示、汇报，以确定更改方案；
三、 施工过程中，将废弃物分类清理，注意环境，节约资源，降低消耗。
中间
交工
理由

交工
情况

质量
鉴定

施工单位：

（公章）

负责人：

年 月 日

建设单位：

（公章）

现场代表：

年 月 日

监理单位：

（公章）

监理工程师：

年 月 日

竣 工 报 告
工 程 名 称

开 工 日 期

竣 工 日 期

竣
工
工
程
内
容

检
查
评
定

遗
留
内
容

施工单位：

（公章）

负责人：

年 月 日

建设单位：

（公章）

负责人：

年 月 日

监理单位：

（公章）

总监理工程师：

年 月 日

工 程 交 工 证 书
工 程 名 称

开工日期

竣工日期

交工起止日期
自 年 月 日 至 年 月 日

主
要
工
程
内
容

鉴

定

施工单位：

（公章）

负责人：

年 月 日

建设单位：

（公章）

负责人：

年 月 日

监理单位：

（公章）

总监理工程师：

年 月 日

交 工 项 目 表
序号
单 位 （分 部） 工 程 名 称
主 要 内 容
开 竣 工 日 期
备 注
单 位
数 量

审 核 人
年 月 日
制 表 人
年 月 日

陕RQ－006
交 工 主 要 实 物 量 表
序 号
名 称 及 规 格
单 位
数 量
竣 工 日 期
备 注

图 纸 会 审 记 录
工 程 名 称

会 审 日 期

参
加
单
位
建 设 单 位

设 计 单 位

施 工 单 位

监 理 单 位

主 持 人

记 录 人

记

录

内

容

施工单位代表：

年 月 日

设计单位代表：

年 月 日

建设单位代表：

年 月 日

监理单位代表：

年 月 日

设 计 技 术 交 底 记 录
工 程 名 称

设 计 图 号

设计单位
单位名称

项目负责人

设 计 人

设计交底人

交 底 日 期
年 月 日
交 底 内 容：

记 录 人：
参 加 会 议 单 位 人 员
单 位 名 称
参 加 人
职 务
（ 职 称 ）
单 位 名 称
参 加 人
职 务
（ 职 称 ）

施工技术及安全交底记录
工 程 名 称

组织交底技术负责人

年 月 日
参 加 交 底 人 员

交底内容：
安全交底：
交 底 人 签 字

陕RQ－014
施工组织设计（施工方案）审批表
编制日期： 年 月 日
工程名称

施工单位

编制部门

编制人

项
目
部
审
查
意
见
责任部门
责任人
职务
（职称）
审查意见
进度管理

质量管理

安全管理

文明施工

审
批
意
见

施工单位技术负责人： 施工单位（公章）
年 月 日

审
定
意
见

项目总监理工程师：（签名）
年 月 日

建设项目代表：（签名）
年 月 日
陕RQ－015

设 计 变 更 通 知 单

工 程 名 称

通知单编号

档 案 号

变更原因及内容：
项目负责人

年 月 日
技术负责人

年 月 日
核 准 人

年 月 日
提 出 人

年 月 日

合 格 证 汇 总 表
工 程 名 称

施 工 单 位

序号
设备或材料名称
规格型号
数 量
生产厂名
出厂日期
及 批 号
合格证或检验记录
进 场日 期
安装部位

： 制 表 人：

年 月 日

监理工程师：

年 月 日

陕RQ－018
合 格 证 粘 贴 单

钢管检查验收（校验性）记录
工 程 名 称

制造厂证明书号

制造厂名称

钢 号

规 格

管子编号

实际长度
实际外径（mm）
最小壁厚（mm）
表面伤痕
深 度（mm）
超 声 波
探伤结果

备 注
I端
II端
I端
II端

检验结论及处理情况：

年 月 日
检验单位：
（公章）
年 月 日
检验人

审核人

负责人

阀 门 / 管 件 试 验 记 录
单位工程名称

施 工 单 位

名 称
型号规格
填料
数量
工程压力MPa
强 度 试 验
严 密 性 试 验
试 验 情 况 及
外 观 检 查
介质
压力MPa
时间min
介质
压力MPa
时间min

施工单位：

年 月 日

建设单位：

年 月 日
监理单位：

年 月 日

目 录
陕RQ－023
管沟开挖及回填检查记录
陕RQ－024
管沟复测记录
陕RQ－025
管道线路地貌恢复检查合格证
陕RQ－026
土壤容重试验报告

陕RQ－023
管 沟 开 挖 及 回 填 检 查 记 录
单位工程名称

管沟位置
自第 号 米桩至第 桩 米止

管

沟

开

挖
管 沟 情 况
管 沟 深 度
管 沟 宽 度
要 求 宽 度
实 挖 宽 度
平整度
中心偏移（m）
实 长（m）
设计深度
（m）
实挖深度
（m）
上口宽度
（m）
沟底宽度
（m）
上口宽度
（m）
沟底宽度
（m）

管

沟

回

填

细 土 回 填 情 况
二 次 回 填 情 况
地 貌 恢 复 情 况
其 他 情 况

陕RQ－024
管 沟 复 测 记 录
单位工程名称

桩 号
设 计
挖 深（m）
地 面
高 程（m）
沟 底
高 程（m）
挖 深
比 差
(±m)
沟 底
长 度（m）
水 平
长 度（m）
纵向角
(±°’)
水平角(°’)
备 注

结 论

施工单位（盖章）：

检验人：

年 月 日

建设单位（盖章）：

现场代表：

年 月 日

监理单位（盖章）：

监理工程师：

年 月 日

陕RQ－025
管道线路地貌恢复检查合格证
单位工程名称：
施 工 单 位：

管线自 号桩前（后） （m）至
号桩前（后） （m），全长 （m），
凡在管线两侧因管线施工损害的树木、草坪、建（构）筑物等已按有关文件处理
和赔偿清楚，管沟回填、堡坎砌筑、地貌恢复已检查合格，未留下任何遗留问题。

结

论

施工单位（盖章）：

检验人：

年 月 日

建设单位（盖章）：

现场代表：

年 月 日

监理单位（盖章）：

监理工程师：

年 月 日

陕RQ－026

目 录
陕RQ－027
合格焊工登记表
陕RQ－028
焊接工艺评定报告（一）
陕RQ－029
焊接工艺评定报告（二）
陕RQ－030
焊接工艺指导书
陕RQ－031
管道焊接记录表
陕RQ－032
焊口超声波探伤综合报告
陕RQ－033
焊缝超声波探伤报告
陕RQ－034
超声波测厚报告
陕RQ－035
焊口射线探伤综合报告
陕RQ－036
焊缝射线探伤报告
陕RQ－037
磁粉探伤报告
陕RQ－038
渗透探伤报告
陕RQ－039
焊缝表面质量检验记录
陕RQ－040
PE管道焊接记录

陕RQ－027
合 格 焊 工 登 记 表
工 程 名 称

填 表 日 期
年 月 日
施焊钢种

焊接方法

焊接位置

序号
姓名
性别
合格证号
焊工钢印
合格项目代号
资格有效期
1

年 月 日
2

年 月 日
3

年 月 日
4

年 月 日
5

年 月 日
6

年 月 日
7

年 月 日
8

年 月 日
9

年 月 日
10

年 月 日
11

年 月 日
12

年 月 日
13

年 月 日
说
明

施工单位：

（公章）

审核人：

制表人：

年 月 日

监理单位：

（公章）

监理工程师：

年 月 日

陕RQ－028
焊 接 工 艺 评 定 报 告
施工单位名称： 批准人签字：
焊接工艺评定报告编号： 评定日期：
焊接工艺指导书编号：
焊接方法：
机械化程度（手工、半自动、自动）
接头（用简图画出坡口形式、尺寸
、垫板、焊缝层次和顺序等）

母材：
管材标准号：
钢号：
类、组别号 与类组别号 相焊
厚度（mm）
直径（mm）
其它
焊后热处理：
加热温度（℃）
保温时间（h）
保护气体
气体种类
混合气体成份

填充金属：
焊条标准
焊条牌号
焊丝钢号、尺寸
焊剂牌号
其它
电特性：
导流种类
极性
焊接电流（A）
电弧电压（V）
其它
焊接位置：
对接焊缝位置 方向（向上、向下）
角焊缝位置
预热：
预热温度（℃）
层间温度（℃）
其它
技术措施：
焊接速度
摆动或不摆动
摆动参数
多道焊或单道焊（每层）
单丝焊或多丝焊
其它
焊缝外观检查：

陕RQ－029
焊 接 工 艺 评 定 报 告
无 损 检 测
渗透探伤（标准号、结果） 超声波探伤（标准号、结果）
磁粉探伤（标准号、结果） 射线探伤 （标准号、结果）
其它
拉 力 试 验 报告编号
试样号
宽(mm)
厚(mm)
面积 (m2)
断裂载荷（N）
抗拉强度(Mpa)
断裂特点和部位

弯 曲 试 验 报告编号
试样编号及规格
试 样 类 型
弯曲直径 (mm)
试 验 结 果

冲 击 试 验 报告编号
试样号
缺口位置
缺口型式
试验温度（℃）
冲击功（J）
角 焊 缝 试 验 和 组 合 焊 缝 试 验
检验结果：
焊透 未焊透
裂纹类型和性质（表面） （金相）
两焊脚尺寸差
其 它 检 验
检查方法（标准、结果）
焊缝金属化学成份分析（结果）
其它
结论：本评定按 规定焊接事件检验试样，测定性能，确认试验记录正确，
评定结果（合格、不合格）
施 焊

焊 接 时 间

标 记

审 核

日 期

填 表

日 期

陕RQ－030
焊 接 工 艺 指 导 书
指导书编号

相应评定报告编号

环境温度

母材编号

环境湿度

母材规格

焊机型号

接头型式及焊接顺序简图
焊接极性

焊材牌号

焊条烘干温度

保温时间

坡口型式

组对间隙（mm）

坡口钝边（mm）

焊接层次
1
2
3
4
5
6
焊接方法

焊材直径（mm）

焊接电流（A）

焊接电压（V）

焊接速度（m/m）

预热温度（℃）

备注：

编制人

审核人

陕RQ－031
管 道 焊 接 记 录 表
工 程 名 称

管 道 规 格

起 至 桩 号

执 行 标 准

母材
材 质

焊材
牌 号

规 格

规 格

姓 名
焊工代号
焊缝编号
焊 口 等 级
施焊日期
备 注
I
II
III
IV

审核人：

年 月 日

制表人：

年 月 日

位置编号

缺陷长度

缺陷面积

评定等级

综合等级

技术负责人：

年 月 日
审核人：

年 月 日
操作人：

年 月 日

陕RQ－038
技术负责人：

年 月 日
审核人：

年 月 日
制表人：

年 月 日

陕RQ－039
焊缝表面质量检查记录
工 程 名 称

工 程 编 号

焊
缝
编
号
焊
工
代
号
缺 陷 记 录
修复情况
探
伤
条
件
结
论
裂
纹
气
孔
凹
陷
飞
溅
错
边
量
焊宽
余高
咬边
返修方法
最
宽
最
窄
最
高
最
低
深
度
长
度

施工单位：

（公章）

技术负责人：

年 月 日

建设单位：

（公章）

工地负责人：

年 月 日

监理单位：

（公章）

监理工程师：

年 月 日

陕RQ－040
PE管材焊接质量检查记录
工 程 名 称

工 程 编 号

编号
天气
热熔温度
（℃）
焊接压力
（M/Pa）
加热时间
（min）
冷却时间
（min）
焊接日期
翻边切除记 录
焊接质量
焊接人

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

月 日

建 设 单 位
监 理 单 位
施 工 单 位

项目技术负责人
施 工 员
操 作 人
记 录 人

陕RQ－045
陕RQ－047
管道下沟前防腐检漏及补伤记录
工程名称：
施工单位：

管道防腐现场补口施工记录
工程名称：
施工单位：
起至桩号
（顺序号）
管材规格
（mm）
焊 口
数 量
除 锈
情 况
防 腐
等 级
层 数/厚 度
电 火 花
检测（V）
备 注
