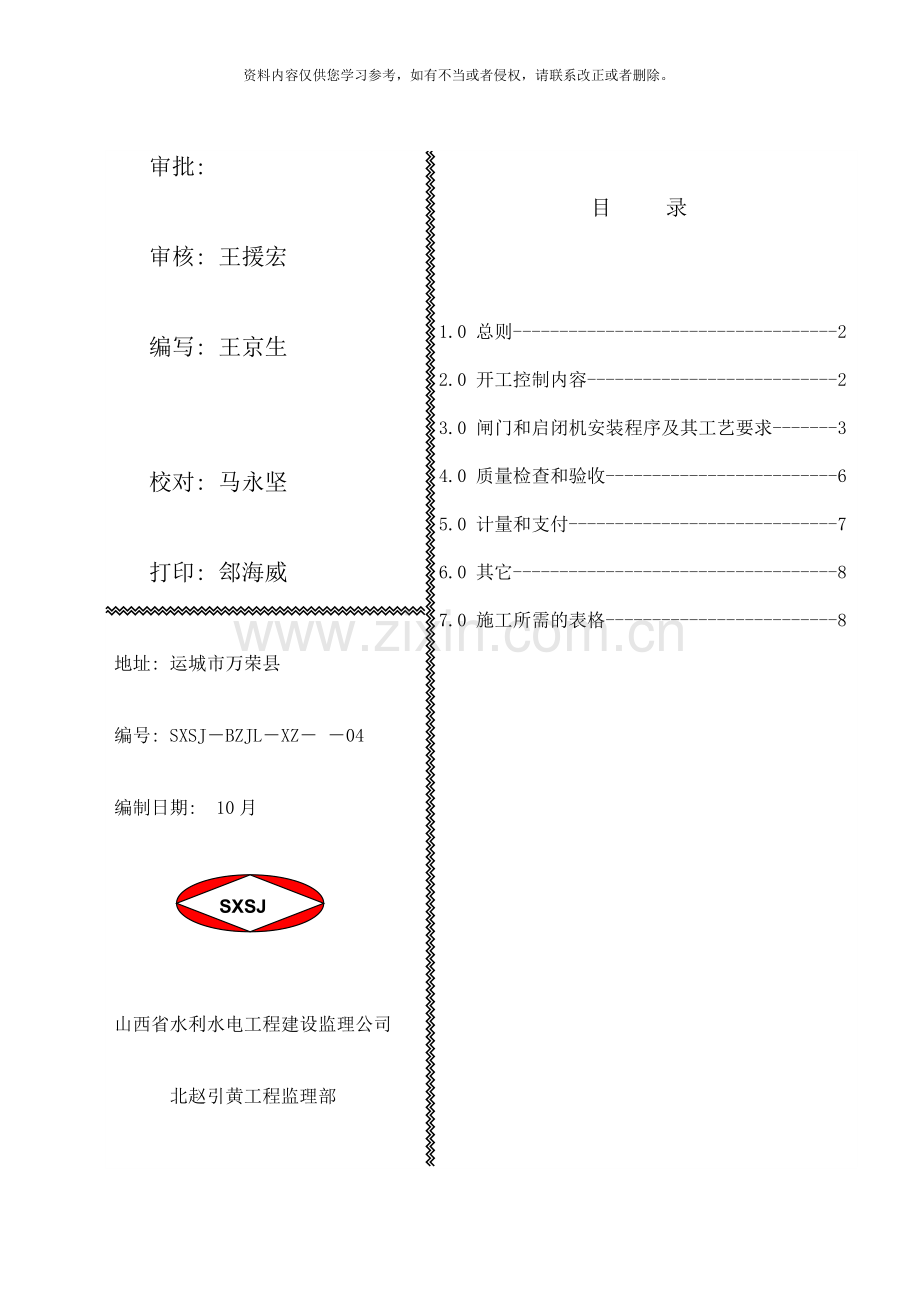

审批:

审核: 王援宏

编写: 王京生

校对: 马永坚

打印: 郐海威

目 录

1.0 总则-----------------------------------2
2.0 开工控制内容---------------------------2
3.0 闸门和启闭机安装程序及其工艺要求-------3
4.0 质量检查和验收-------------------------6
5.0 计量和支付-----------------------------7
6.0 其它-----------------------------------8
7.0 施工所需的表格-------------------------8

地址: 运城市万荣县

编号: SXSJ－BZJL－XZ－ －04

编制日期: 10月

SXSJ

山西省水利水电工程建设监理公司

北赵引黄工程监理部

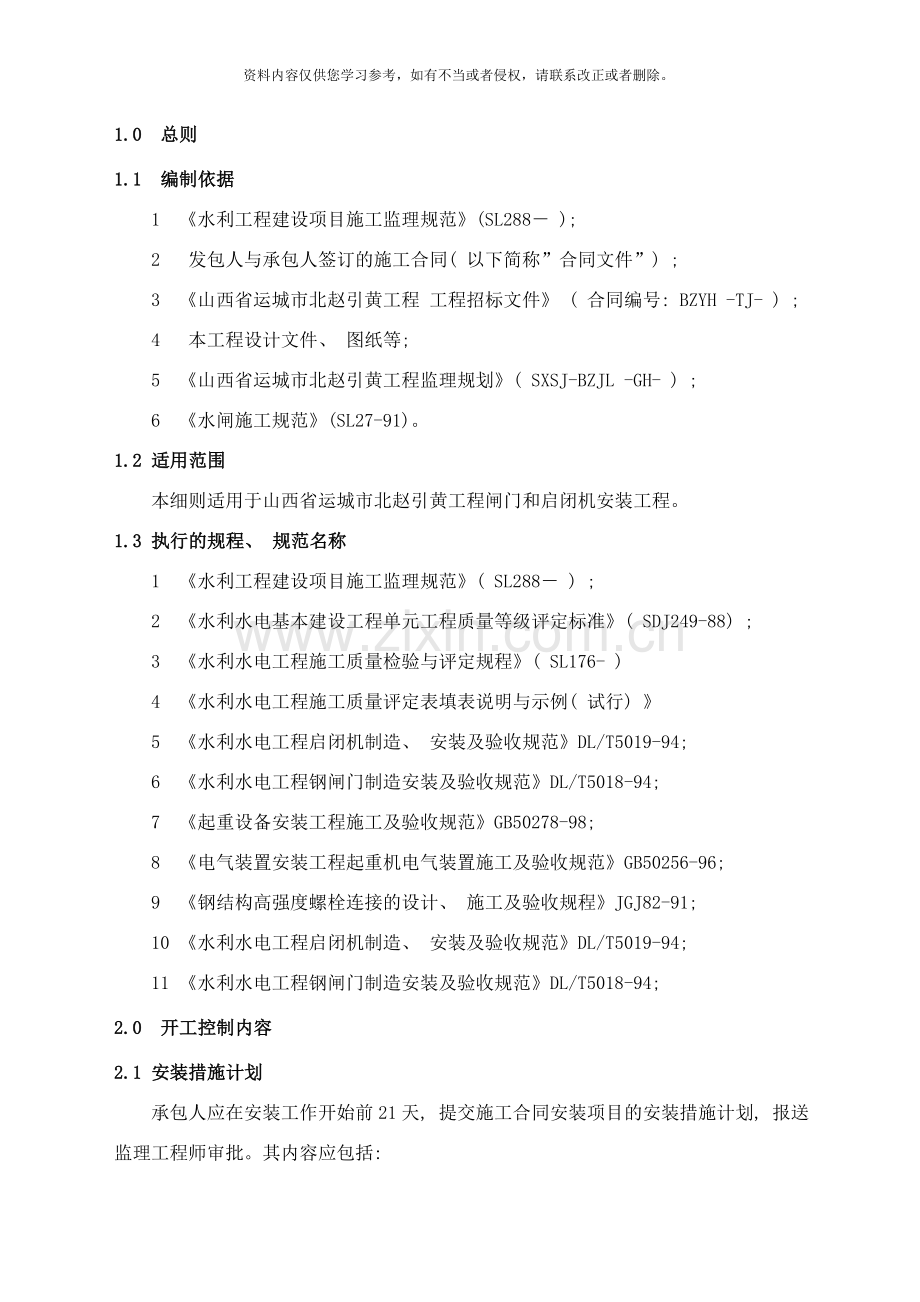

1.0 总则
1.1 编制依据
1 《水利工程建设项目施工监理规范》(SL288－ );
2 发包人与承包人签订的施工合同( 以下简称”合同文件”) ;
3 《山西省运城市北赵引黄工程 工程招标文件》 ( 合同编号: BZYH -TJ- ) ;
4 本工程设计文件、 图纸等;
5 《山西省运城市北赵引黄工程监理规划》( SXSJ-BZJL -GH- ) ;
6 《水闸施工规范》(SL27-91)。
1.2 适用范围
本细则适用于山西省运城市北赵引黄工程闸门和启闭机安装工程。
1.3 执行的规程、 规范名称
1 《水利工程建设项目施工监理规范》( SL288－ ) ;
2 《水利水电基本建设工程单元工程质量等级评定标准》( SDJ249-88) ;
3 《水利水电工程施工质量检验与评定规程》( SL176- )
4 《水利水电工程施工质量评定表填表说明与示例( 试行) 》
5 《水利水电工程启闭机制造、 安装及验收规范》DL/T5019-94;
6 《水利水电工程钢闸门制造安装及验收规范》DL/T5018-94;
7 《起重设备安装工程施工及验收规范》GB50278-98;
8 《电气装置安装工程起重机电气装置施工及验收规范》GB50256-96;
9 《钢结构高强度螺栓连接的设计、 施工及验收规程》JGJ82-91;
10 《水利水电工程启闭机制造、 安装及验收规范》DL/T5019-94;
11 《水利水电工程钢闸门制造安装及验收规范》DL/T5018-94;
2.0 开工控制内容
2.1 安装措施计划
承包人应在安装工作开始前21天, 提交施工合同安装项目的安装措施计划, 报送监理工程师审批。其内容应包括:
1 安装场地布置及说明、 主要临时建筑设施布置及说明;
2 闸门的安装方法和安装质量控制措施;
3 启闭机的安装方法和安装质量控制措施;
4 闸门和启闭机的调试、 试运转和试验工作计划;
5 安装进度计划;
6 质量保证措施和安全文明生产措施。
2.2 承包人要求的设备交货计划
承包人应按本工程施工合同技术条款的规定, 提前提交一份由于设备安装进度需要的设备交货日期计划, 报送监理工程师审批。
3.0 闸门和启闭机安装程序及其工艺要求
3.1 一般要求
1 本合同各项目安装前应具备的资料:
①　设备出厂合格证和技术说明书;
②　制造验收资料和质量证书;
③　安装控制点位置图;
④ 检查安装部位的高程点及预埋件。
2 安装使用的基准线, 应能控制门槽的总尺寸及埋件各部位构件的安装尺寸以及安装精确度。为设置安装基准线用的基准点应牢固、 可靠、 便于使用, 并应保留到安装验收合格后方能拆除。
3 安装检测必须选用满足精度要求, 并经国家批准的计量检定机构检定合格的仪器设备。
3.2 安装前的检查和清理
1 安装前的检查
承包人在进行本合同各项设备安装前, 应按施工图纸规定的内容, 全面检查安装部位的情况和设备构件和零部件的完整性和完好性。
2 清理
设备安装前, 承包人应对发包人提供的设备, 按施工图纸和制造厂技术说明书的要求, 进行必要的清理和保养。
3 埋件安装
① 承包人必须按施工图纸的要求和本技术条款的规定, 进行埋件的安装施工。
② 埋件就位调整完毕, 应与一期混凝土中的预留锚栓或锚板焊牢。严禁将加固材料直接焊接在主轨、 反轨、 侧轨、 门楣(胸墙)等的工作面上或水封座板上。
③ 埋件上的所有材料的焊接接头, 必须使用相应的焊条进行焊接, 焊接人员必须持证上岗。
④ 埋件所有工作面上的连接焊缝, 应在安装工作完毕和浇注二期混凝土后仔细进行打磨, 其表面粗糙度应与焊接构件一致。
⑤ 埋件安装完毕后, 应对所有的工作表面进行清理, 门槽范围内影响闸门安全运行的外露物必须清除干净, 并对埋件的最终安装精度进行复测, 作好记录报监理工程师。
⑥ 安装好的门槽, 除了主轨道轨面、 水封座的表面外, 其余外露表面, 均应按有关施工图纸或制造厂技术说明书的规定, 进行防腐处理。
3.3闸门的安装
平面闸门的安装
1 安装技术要求
① 平面闸门及其门槽埋设件的安装, 应按施工图纸的规定进行。
② 平面闸门的埋设件安装, 应符合《水利水电工程钢闸门制造安装及验收规范》( DL/T5018-94) 规范的规定。
③ 闸门主支承部件的安装调整工作应在门叶结构拼装焊接完毕, 经过测量校正合格后方能进行。所有主支承面应当调整到同一平面上, 其误差不得大于施工图纸的规定。
④ 充水装置和自动挂脱梁定位装置的安装, 除应按施工图纸要求外, 还须注意与自动挂脱梁的配合, 以确保安全可靠地运作。
⑤ 平面闸门水封装置的安装技术要求, 应符合DL/T5018-94规范的规定。安装时, 应先将橡皮按需要的长度粘接好, 再与水封压板一起配钻螺栓孔。橡胶水封的螺栓孔, 应采用专用钻头使用旋转法加工, 不准采用冲压法和热烫法加工。其孔径应比螺栓直径小1mm。
⑥ 平面闸门安装完毕后, 应清除埋件表面和门叶上的所有杂物,特别应注意清除水封座板表面的水泥浆。在滑道支承面和滚轮轴套涂抹或灌注润滑脂。
⑦ 经监理工程师检查合格的平面闸门及门槽埋件, 方能按本细则中关于涂装规定进行涂装修补。
⑧ 平面闸门安装完毕, 应作静平衡试验。试验方法为: 将闸门自由地吊离地面100mm, 经过滚轮或滑道的中心测量上、 下游方向与左、 右方向的倾斜, 单吊点平面闸门的倾斜不应超过门高的, 且不大于8mm; 平面链轮闸门的倾斜应不超过门高的, 且不大于3mm; 当超过上述规定时, 应予配重调整。
2 平面闸门的试验
闸门安装完毕后, 承包人应会同监理工程师对平面闸门进行试验和检查。试验前应检查并确认自动挂脱梁挂脱钩动作灵活可靠; 充水装置在其行程内升降自如、 密封良好; 吊杆的连接情况良好。平面闸门的试验项目包括:
① 无水情况下全行程启闭试验: 试验过程检查滑道或滚轮的运行无卡阻现象, 双吊点闸门的同步应达到设计要求; 在闸门全关位置, 水封橡皮无损伤, 漏光检查合格, 止水严密。在本项试验的全过程中, 必须对水封橡皮与水封座板的接触面采用清水冲淋润滑, 以防损坏水封橡皮。
② 静水情况下的全行程启闭试验: 本项试验应在无水试验合格后进行。试验、 检查内容与无水试验相同(水封装置漏光检查除外)。
③ 动水启闭试验: 对于工作闸门应按施工图纸要求进行动水条件下的启闭试验, 试验水头应尽可能与设计水头相一致。
3.4启闭机的安装
1 固定式启闭机的安装技术要求
① 承包人应按制造厂提供的图纸和技术说明书要求进行安装、 调试和试运转。安装好的启闭机, 其机械和电气设备等各项性能应符合施工图纸及制造厂技术说明书的要求。
② 安装启闭机的基础建筑物, 必须稳固安全。机座和基础构件的混凝土, 应按施工图纸的规定浇筑, 在混凝土强度尚未达到设计强度时, 不准拆除和改变启闭机的临时支撑, 更不得进行调试和试运转。
③ 启闭机机械设备的安装应按规范的有关规定进行。
④ 启闭机电气设备的安装, 应符合施工图纸及制造厂技术说明书的规定。全部电气设备应可靠接地。
⑤ 启闭机安装前承包人应对轨道尺寸进行检查, 发现有超值弯曲、 扭曲等变形时, 应进行调整, 并经监理工程师检查合格后, 方可进行安装。
⑥ 　每台启闭机安装完毕, 承包人应对启闭机进行清理, 修补已损坏的保护油漆, 并根据制造厂技术说明书的要求, 灌注润滑脂, 报监理工程师审验。
2 固定式启闭机的试运转, 固定式启闭机安装完成后, 承包人应会同监理工程师进行以下项目的试验。
① 电气设备的试验要求按DL/T5019-94规范的规定执行。对采用PLC控制的电气控制设备应首先对程序软件进行模拟信号调试正常无误后, 再进行联机调试。
② 空载试验: 空载试验是在启闭机不与闸门连接的情况下进行的空载运行试验。空载试验应符合施工图纸和DL/T5019-94规范的各项规定。
③ 带荷载试验: 带荷载试验是在启闭机与闸门连接后, 在设计操作水头的情况下进行的启闭试验, 带荷载试验应针对不同性质闸门的启闭机分别按DL/T5019-94规范的有关规定进行。
④ 承包人在进行动水启闭工况的带荷载试验前, 应编制试验大纲, 报送监理工程师批准后实施。
4.0 质量检查和验收
1 埋件的质量检查和验收
① 埋件安装前, 应对安装基准线和基准点进行复核检查, 并经监理工程师确认合格后, 才能进行安装。
② 埋件安装就位并固定后, 应在一、 二期混凝土浇筑前, 对埋件的安装位置和尺寸进行测量检查, 经监理工程师确认合格后, 才能进行混凝土浇筑, 测量记录应提交监理工程师。
③ 一、 二期混凝土浇筑后, 应重新对埋件的安装位置和尺寸进行复测检查, 经监理工程师确认合格后, 共同对埋件进行中间验收, 其验收记录应作为闸门及启闭机单项验收的资料。
若经检查发现埋件的安装质量不合格时, 应按监理工程师的指示进行返工处理, 其处理的措施和方法应经监理工程师批准。
2 闸门及启闭机安装质量的检查和验收
① 安装过程中, 承包人应按相应安装技术, 焊接、 涂装质量、 安装偏差及试验和运转成果等进行自检, 做好记录, 并报监理工程师检查验收。
② 闸门及启闭机安装完成, 并经试验和试运转合格后, 承包人可向监理工程师申请对闸门、 启闭机进行各项设备的验收。
③ 闸门及启闭机验收后, 在尚未移交给发包人使用前, 承包人仍应负责对设备进行保管、 维护和保养。
3 螺旋式启闭机安装质量标准:
项次
检验项目
设计值
允许偏差( mm)
1
纵横中心线

＜3
2
高程

＜5
3
水平

＜0.5/m
4
螺杆与闸门连接前铅垂直

0.2/m
5
试运转

灵活、 平稳、 无卡阻。电气闭锁装置可靠、 指示准确、 动作灵敏、 无漏油及杂质
4 检测工具
水准仪、 钢卷尺、 塞尺、 卡尺。
5 完工验收
①全部闸门及启闭机安装完毕, 并经试运转合格, 承包人应按本工程施工合同《通用合同条款》关于完工验收的规定, 向监理工程师申请完工验收, 并按施工合同技术条款中关于完工验收资料的规定提交完工资料。
②填表应按《水利水电工程施工评定表填表说明与示例》执行。
5.0 计量和支付
1 计量依据
施工合同、 施工图以及工程变更文件等。
2 计量条件
承包人完成闸门和启闭机的安装、 调试、 试运行后, 单元工程质量评定表经监理工程师签认, 质量合格。
3 计量的方法
① 本细则中规定的安装工程项目的支付, 将按该项目施工(安装)图纸所示的重量, 以t为单位进行计量。并按《工程量清单》所列该项目的每t单价进行支付。
② 单价中已包括所有安装设备(包括附属设备), 从安装、 现场试验和试运转、 质量检查和验收, 以及完工验收前的维护等所需的全部人工、 材料以及使用设备和辅助设施等一切费用。
6.0 其它
1 承包人应及时填报《 单元工程质量评定表》, 并报监理工程师确认, 作为评定相应分部工程质量等级的基础。分部工程验收、 阶段验收、 单位工程验收和工程竣工验收按有关规程、 规范和有关监理文件执行。
2 已按设计要求完成, 报经监理工程师检验合格, 按合同规定应予以支付的工程量才能予以计量支付。工程计量支付, 按合同文件和有关监理工作规程中的规定执行。
3 本细则未列之其它施工技术要求、 质量检验标准, 按合同文件、 设计文件和有关施工技术规程、 规范及质量评定标准执行。
4 安全文明生产和环境保护按其专项监理细则执行
5 填表内容、 格式以《水利水电工程施工质量填表说明与示例( 试行) 》为准。
7.0施工所需的表格
1 平面闸门安装工序质量评定表
2 螺杆式起闭机安装工序质量评定表
3 螺杆式起闭机中心、 高程、 水平和螺杆铅垂度质量评定表
4 螺杆式起闭机试运转质量评定表
5 平面闸门埋件安装工序质量评定表
6 平面闸门底槛门楣安装工序质量评定表
7 单元工程质量评定表
