浙江五洲工程项目管理有限公司

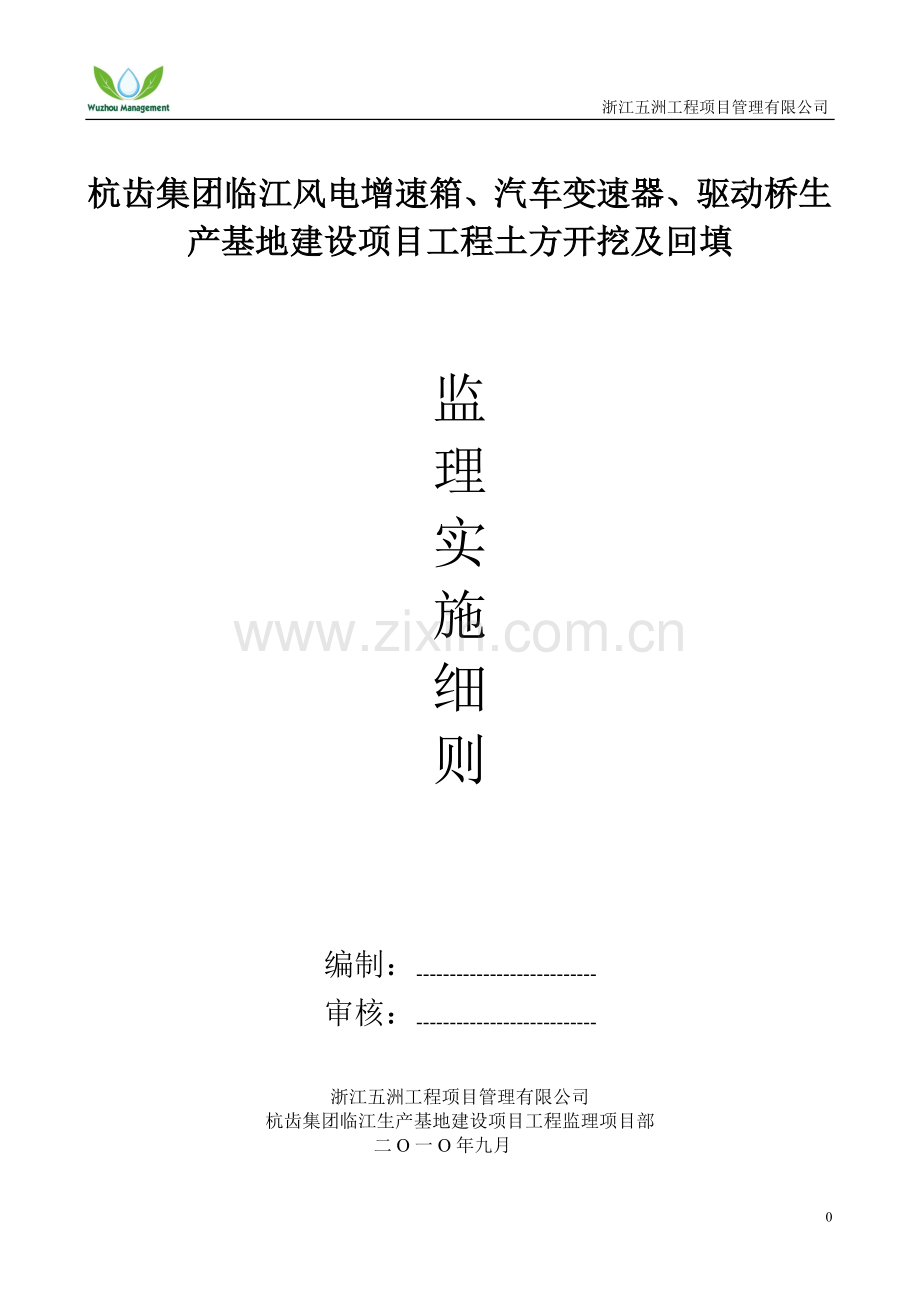

杭齿集团临江风电增速箱、汽车变速器、驱动桥生产基地建设项目工程土方开挖及回填

监
理
实
施
细
则

编制：---------------------------
审核：---------------------------

浙江五洲工程项目管理有限公司
杭齿集团临江生产基地建设项目工程监理项目部
二O一O年九月

杭齿集团临江风电增速箱、汽车变速器、驱动桥生产基地建设项目工程
土方开挖及回填监理实施细则

一、 工程概况
杭齿集团临江风电增速箱、汽车变速器、驱动桥生产基地建设项目工程位于萧山临江经济开发区内。本项目建设用地为方形地块，规划用地面积约218.816亩，北侧为江东二路，南侧为临江大道，东侧为世纪大道，西侧为经五路。基础形式采用管桩基础，场地地表较平整，地势起伏较小。
建设单位：杭州前进齿轮箱集团股份有限公司
监理单位：浙江五洲工程项目管理有限公司
施工单位：天伟建设集团有限公司
勘察单位：浙江省浙中地质工程勘察院
设计单位：机械工业第二设计院
二、工程特点
基坑地质环境条件如下：
萧山临江工业园区属钱塘江、曹娥江冲海积母发育成滨海相沉积，种植年代长的已脱盐成潮土。沉积物（土粒）由于受钱塘江涌潮影响，经大冲大於，反复漂洗，浅部粉土。分沙层较为发育，十分匀细，0.05-0.1mm的粗粉粒汗含量在70%以上。土壤干时松散，遇水汀板，承载力大。
经初步勘察，埋深69.7m范围内，地基土的构成按其成因类型和物理力学特性，可分为十大工程地质层，自上而下分别为：1）、粉质粘土；2）、沙质粉土；3）、淤泥质粉粘土；4）、粉质粘土；5）、粉质粘土；6）、粉质粘土；7）、细沙；8）、砾沙；9）、含角砾粉质粘土；10）、强风化基岩。
1）层仅能作轻型建筑物浅基础持力层，2)层可作为一般持力层，10）层可作为桩基持力层。
地下水位在0.50—0.76m之间，水质为重碳酸盐氯化物——钠型微盐水，对基础无腐蚀作用，对砼中钢筋在干湿交替环境下有弱腐蚀性。
三、监理工作流程
土方开挖施工顺序：
轴线定位放样 挖土至基坑底标高上30㎝（留人工清理层） 人工清理　　　基坑底标高尺寸复核　　　相关单位参加基底验槽，合格后　　　浇筑C15素砼垫层。
四、监理工作的控制要点
（一）、施工准备阶段
a) 开工前施工方必须认真制订施工组织设计和施工方案，并经得批准。
b) 施工方（包括分包）必须经过资质、质量保证体系，安全管理体系，质量管理体系的审查。
c) 施工方进入现场施工前需具备以下要求：
i. 大型机械设备进场需及时报验通过监理核查，并提交安全检查证。
ii. 施工管理人员和特殊工种操作有效证件，现场施工人员实行凭证上岗。
iii. 进场施工材料必须预先经实物检查，并具产品合格证，质量保证书。材质化验单，特定材料尚需根据规范复试合格。
iv. 检查检测仪器，经纬仪、水准仪和其他专用测定仪器必须经交验合格。
d) 必须严格进行开工前审批手续，符合规范和有关规定方准开工。
e) 人员组织落实，技术交底得以完成。
f) 现场定位，控制点（包括平面和水准高程），经过校核。
（二）、土方开挖施工阶段。
1、 井点施工须符合下列规定：
1） 井孔应垂直，深度符合设计要求；
2） 灌填砂滤料前要把孔内泥浆适当稀释，井点管须居中；
3） 每跟井点管沉设后应检验渗水性能
4） 井点管口应有保护措施，防止杂物拌入管内；
5） 抽出的地下水如发现水质浑浊，应分析原因及时处理，防止泥沙流失引起地面沉陷；
6） 在降水过程中，按时观测流量真空度和观测水位；
7） 施工期间为防降水中断，现场应备有发电机。
2、开挖前要充分作好准备、具备以下条件方准开挖：
1) 各施工方案包括挖土方案，降水排水作业方案等必须认真制订并经批准。
2) 开挖前质量和安全体系已具备。
3) 开挖前的应急措施中所涉人员、机械、材料均已落实到位。
4) 质量控制所涉的人、机、材、环均得以保障。
5) 开挖前坑边排水坡已按要求作好。
6) 其他准备及协调及手续已签办。
3、 土方开挖中须符合下列规定：
1) 严格控制挖方边坡坡度、开挖标高和外形尺寸。
2) 基坑开挖对基坑底标高要严格进行控制，不得超挖。
3) 按照设定部位分层开挖，基坑底部严禁超挖（机挖留量20~30
㎝用人工修挖）；
4) 开挖前须及时进行井点降水，并测试地下水位深度，确保土方
开挖在地下水位以上。
5) 管桩顶应妥善保护防止挖土机械撞击。
7) 挖土一旦开始，力求连续作业，减少或避免脱节现象，防止基
坑暴露时间过长。
8) 堆土应距离基坑周边1m，堆高不得超过1.5m。
9) 搞好安全施工，防止事故发生。
4、土方回填须符合下列规定：
1) 填方前基底的处理须符合设计要求。
2) 回填土的土质应按设计要求采用粘土，不得采用建筑垃圾或含有机物的杂土回填。
3) 合理选择压实机具，按要求分皮夯实回填。
4) 确定填料含水量控制范围、铺土厚度和压实遍数参数。
5) 分层填土、压实和测定压实后土的干容重，检验其压实系数和压实范围。
五、基坑验槽
1. 挖土完毕后由施工单位请设计院、勘察单位、建设单位代表等单位，共同进行验槽；
2. 复核轴线，标高、土质必须符合设计要求，并严禁扰动；
3. 基坑长度和宽度必满足设计施工图纸的要求，在检查长度和宽度时，必须由设计中心线往两边测量，不应偏少，基坑底面标高允许误差0-50mm；
4. 检查边坡坡度是否满足施工方案的要求。

浙江五洲工程项目管理有限公司
杭齿集团临江生产基地建设项目工程监理项目部
2010年9月5日

设计图纸会审、技术准备
审核施工组织设计（方案），复核定位，审查开工报告
审验质量保证体系，安全管理体系等

审核专业工程准备工作

技术准备，审核土方专项方案，复核定位，审查开工报告，审验质量和管理保证体系，安全体系等。

审核专业工程准备工作

审查分项专业准备
质量、技术交底

督促分项工程实施

整改
不符合设计、规范发出警告、监理通知；发生重大质量隐患发停工令
对各工序巡查、旁站

审查施工方自检自查

工序质量复核验收
不合格

合格
签证

检查各工序是否全部完成
否

专业各分项是否全部完成
是 否

是
专业工程验收

监理工作流程图
