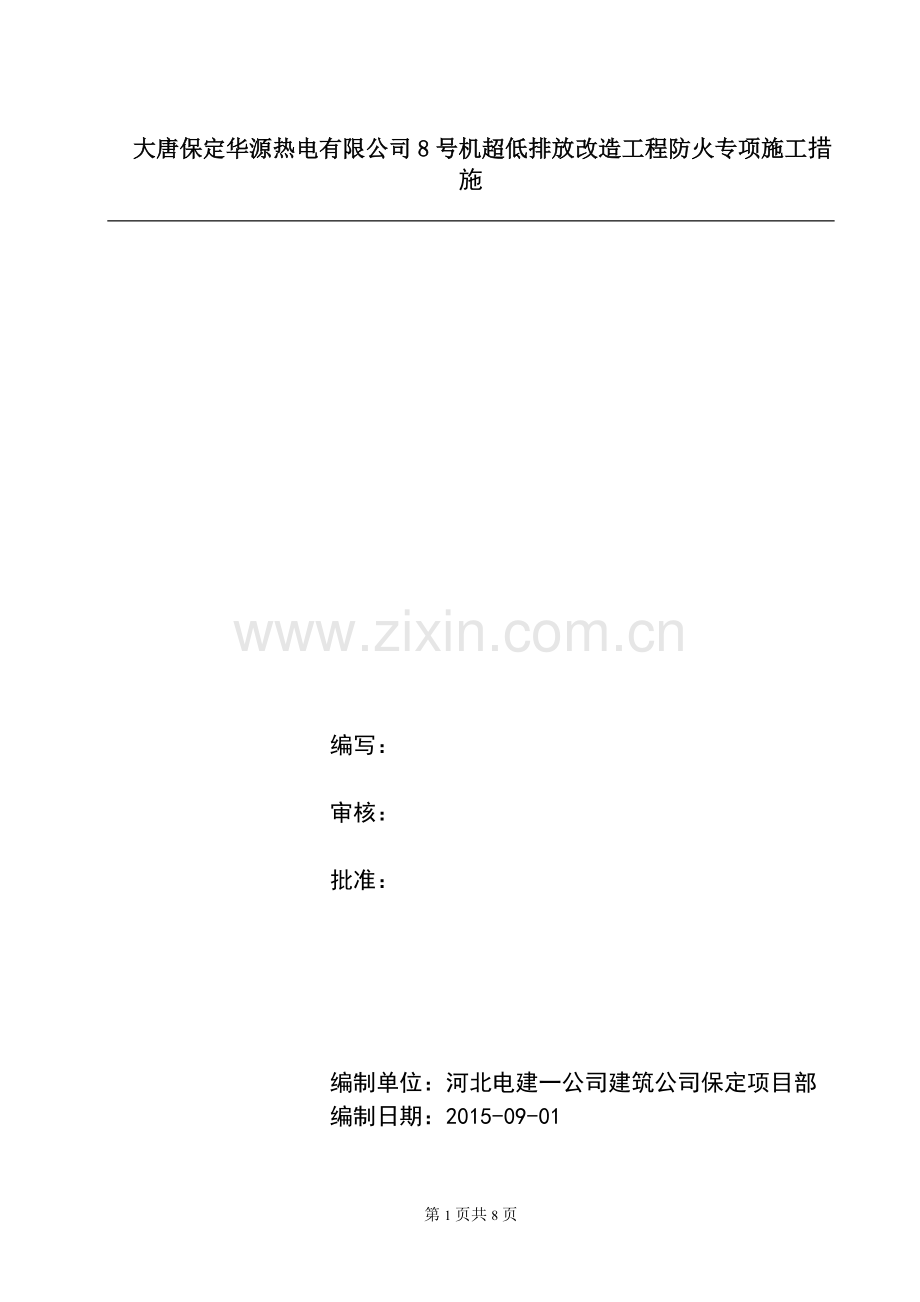

大唐保定华源热电有限公司 8号机超低排放改造工程防火专项施工措施

编写：

审核：

批准：

编制单位：河北电建一公司建筑公司保定项目部
编制日期：2015-09-01

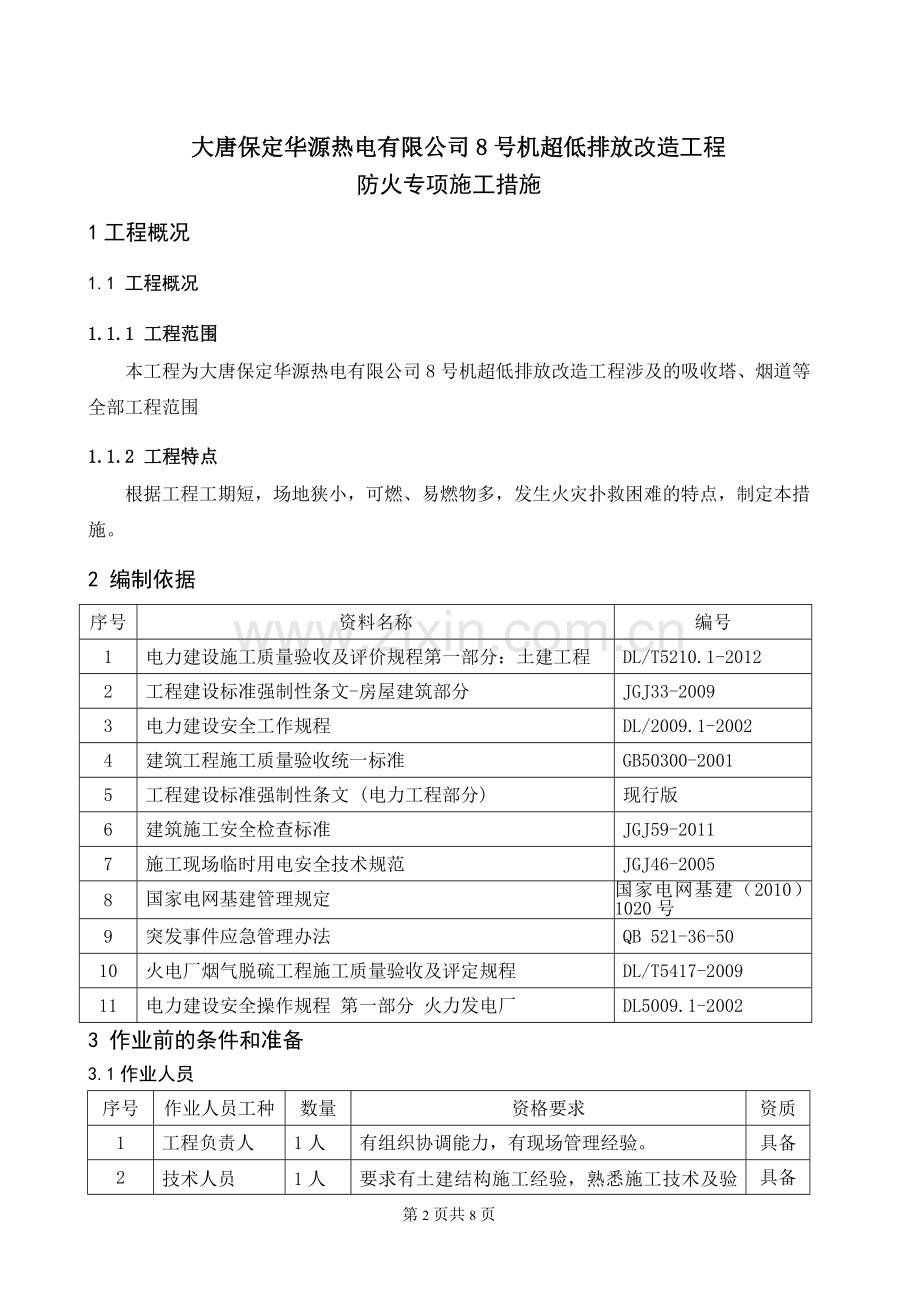

大唐保定华源热电有限公司8号机超低排放改造工程
防火专项施工措施
1工程概况
1.1 工程概况
1.1.1 工程范围
本工程为大唐保定华源热电有限公司8号机超低排放改造工程涉及的吸收塔、烟道等全部工程范围
1.1.2 工程特点
根据工程工期短，场地狭小，可燃、易燃物多，发生火灾扑救困难的特点，制定本措施。
2 编制依据
序号
资料名称
编号
1
电力建设施工质量验收及评价规程第一部分：土建工程
DL/T5210.1-2012
2
工程建设标准强制性条文-房屋建筑部分
JGJ33-2009
3
电力建设安全工作规程
DL/2009.1-2002
4
建筑工程施工质量验收统一标准
GB50300-2001
5
工程建设标准强制性条文 (电力工程部分)
现行版
6
建筑施工安全检查标准
JGJ59-2011
7
施工现场临时用电安全技术规范
JGJ46-2005
8
国家电网基建管理规定
国家电网基建（2010）1020号
9
突发事件应急管理办法
QB 521-36-50
10
火电厂烟气脱硫工程施工质量验收及评定规程
DL/T5417-2009
11
电力建设安全操作规程 第一部分 火力发电厂
DL5009.1-2002
3 作业前的条件和准备
3.1作业人员
序号
作业人员工种
数量
资格要求
资质
1
工程负责人
1人
有组织协调能力，有现场管理经验。
具备
2
技术人员
1人
要求有土建结构施工经验，熟悉施工技术及验收规范。
具备
3
安全员
2人
熟悉《电力建设安全工作规程》,并经过安全员岗位培训，持证上岗。
具备
4
质检员
1人
要求有质检工作经验，经过培训，有质检员上岗证，持证上岗。
具备
5
测量工
1人
要求有测量的工作经验，能熟练掌握测量仪器的使用，持证上岗。
具备
6
起重工
2人
要求有起重工作经验，经过培训，有起重工上岗证，持证上岗。
具备
7
焊工
7人
要求有焊接工作经验，经过培训，有焊工上岗证，持证上岗。
具备
8
吊车司机
2人
要求有大型机械工作经验，经过培训，有操作机械上岗证，持证上岗。
具备
9
辅助工
6人
要求身体健康，能适应现场的施工环境
具备
10
架子工
4人
要求能熟练搭设和拆除脚手架，经过培训，持证上岗。
具备
3.2安全器具
序号
名称
规格
单位
数量
备注
1
安全警示牌
—
片
6
—
2
安全警戒线
—
m
100
—
3
安全帽
—
顶
34
—
4
安全带
—
条
34
—
5
灭火器
—
具
15
—
6
水桶
—
个
3
—
7
消防带
—
路
2
—

4 事故规律及原因分析
4.1事故规律
在火力电厂基建改造阶段，脱硫工程作为火力发电厂的一个相对独立的子系统工程，在防火安全工作上与主体工程相比有其特殊性，危险性较大。
4.1.1起火源多
大量的电火焊作业围绕吸收塔、烟道内外进行，产生大量的电焊火花、高温焰；临时用电线路维护不到位，虚接发热起火源，违章使用碘钨灯等高温灯具；焊机接地线违章接在吸收塔上，虚接发热；施工人员现场流动大吸烟难以从根本上杜绝。
4.1.2可燃物、易燃物多
由于防腐施工所用的材料如稀释剂、固化剂、促进剂、粘接剂，含有甲苯、苯乙烯、丙酮、二甲苯、溶剂汽油等均为易燃有毒物品，在衬胶和涂鳞过程中会产生大量易燃可挥发性有毒气体，遇明火极易发生燃烧；同时衬胶用的丁基橡胶，吸收塔内除雾器、冲洗水管道、喷淋FRP等都是可燃物。
4.1.3特殊的塔体结构
塔体结构造成监护困难、容易起火且迅速扩大、难以扑救的特点，一是塔体结构是多层结构，动火作业监护困难，或容易形成监护不到位；二是塔体结构造成可燃物多层分布，多层焊接作业多，使可燃物和起火源接触频率大大增加；三是塔体结构，火警初期难以发现，燃烧速度快，容易形成“烟囱效应”，消防力量难以靠近、扑救。
4.1.4交叉作业
脱硫工程安装与防腐两个工种同时进行，容易造成焊接作业和防腐作业违章交叉进行，安装单位未经申请就进行焊接作业，或者防腐单位进行防腐作业进行监护，现场协调不畅、执行不力，容易造成动火作业、防腐作业、可燃易燃物堆放等交叉进行。
4.2 原因分析
4.2.1工序不合理
焊接作业应在防腐作业前完成，没有全部完成，导致防腐施工开始后，仍然有焊接作业，施工过程中心存侥幸心理，说起来重要，干起来次要，忙起来不要的坏作风，具体表现在四不：“有措施不落实、有制度不执行、有管理不到位、有监督不严格”。
4.2.2起火源管理不到位
动火之前不符合规范要求，未办理动火作业票，未在防火范围内将可燃易燃物清理干净，未设置监护人或监护不到位。
4.2.3
1、吸收塔改造壁板割除及焊接时，吸收塔内壁鳞片清理不彻底，动火防火措施不到位，由于吸收塔、风机、烟道等相互连通后形成一个风筒，内部空气气流明显增大，形成一个风筒效应。
2、一个相对有限的空间内大量使用可燃易燃物，同时在防腐施工过程中吸收塔、风机、进出口烟道，工序安排不当，有大量电火焊作业产生的起火源，而由于风筒效应，一旦起火塔体及烟道内部空气流动性很大，容易将小火扩大和蔓延从而引发火灾事故，而且都是封闭性装置，造成着火难以扑救。这就是脱硫工程防腐施工极易发生火灾事故的原因。
4.2 预防措施
4.2.1执行“安全第一，预防为主，综合治理”的安全生产方针，牢记“隐患险于明火、防范胜于救火，责任重于泰山”的安全要求，安全工作必须从根本上消除麻痹大意的心理，掌握规律，增强防范意识。
4.2.2 所有施工人员进场必须进行三级教育并考试合格后方可上岗，每天班组施工前进行交底。
4.2.3塔壁割除前，对吸收塔区域应进行封闭，建立隔离区，吸收塔上的安全通道应保持畅通。
4.2.3 塔壁拆除前，项目部对班组进行安全交底，并进行防火消防专项培训。
4.2.4 塔壁拆除施工前，割除部位,鳞片必须清理干净，做好各项防火措施，动火割除准备前准备好消防器材（消防水及拖布），边切割边用湿拖布沾水消除切割部位热度，防止热量传递到防腐层损坏和引燃防腐层。
4.2.5 防腐施工区域设置警戒绳及明显的安全警示牌。
4.2.6吸收塔区域动火，必须严格按照规定办理电厂一级动火作业票，进行现场确认方可动火，设专人进行消防监护，监护人必须待所有施工人员离开现场确认无险情后方能离去。点焊或切割时必须采取砂桶、托盘或石棉布铺设在动火区域下方，防止火花飞溅引燃下方易燃物。在进行焊接的同时，自己接上一个水管随着焊接喷洒水流，边焊接边喷洒，达到降温的效果。
4.2.7 施工完毕必须及时彻底清除吸收塔、烟道内部施工中产生的遗留的易燃物，边角料、包装箱、电缆皮、架木工具。做到“工完、料净、场地清”
4.2.8 吸收塔内部、原烟道、净烟道内严禁存放防腐材料及木脚手板等可燃易燃材料。
4.2.9 施工过程中通知电厂消防单位，由消防车在旁边监护，防止火灾发生。
4.2.10 吸收塔内部焊接前，向吸收塔内部放入500mm的清水，防止上部焊接时有火花飘落，引燃吸收塔内部的可燃物。
4.2.11安全员和施工队长每天对机械、脚手架、施工用电、灭火器材以及防护用品进行检查，确认完好后方能进行交接班作业。
4.2.12其他建设单位对施工范围内的设备要求动火，须提前一天通知本公司，办理动火工作单，并有专人监护，配备足够的灭火器材。未经本公司签发的动火单一律为废单，无动火单严禁动火。
4.2.13电缆采用五芯线、主控制柜配备电表和漏电保护器、分控制柜也配备漏电保护器，做到“一电一漏”，使用的电器设备应为质量合格产品，电器设备必须用导线接地，电源线中间不得有中间接头，且设备内部防腐区域不得设置配电箱，每天施工结束后及时将施工电源关闭。
5 应急预案
施工现场设置应急小组，应急小组由项目负责人、安全员及项目技术负责人组成，火灾事故应急救援的总目标是通过有效的应急救援行动，尽可能地降低事故的后果，包括人员伤亡、财产损失和环境破坏等。
5.1应急小组成员
组长：孟庆东13273196268
成员：邹宝勇18833460623张符和15803214805刘关13582350942董福兴15932764630刘善卓13933081324
5.2脱离险境:
作业人员发生人身伤害事故，现场人员立即组织抢救，并使伤者尽快脱离危险区域，防止事故的进一步扩张，造成二次伤害。
5.3 组织救治：
根据伤者的情况采取应急处理，并立即拨打医务急救电话（120）组织人员到现场紧急处理。
5.4现场保护：
由安全员组织人员对现场进行保护，设置警戒，防止无关人员进入抢救现场影响有序的救助工作。
5.5消除危害：
及时控制造成火灾事故的危害源，只有及时有效地控制住危害源，才能防止事故的继续扩展，才能及时进行有效救援。消除危害后果，做好现场恢复。针对事故和人体、土壤、空气等造成的现实危害和可能的危害，迅速采取封闭、隔离、洗消、监测等措施，防止对人的继续危害和对环境的污染。及时清理废墟和恢复基本设施，将事故现场恢复至相对稳定的状态。
5.6作业的安全危害因素辨识和控制
5.7 作业的环境因素辨识和控制

第8页共8页
危险源辨识、风险评价和风险控制措施清单
序号
生产、经营活动
风险因素
可能导致
的事故
作业条件风险性评价
风险
级别
控制措施
备注
L
E
C
D
1

氧、乙炔切割
气瓶安全保护罩损坏
引起火灾
3
3
3
27
2
使用前检查防护罩，必须齐全后使用

附近有易燃物
火灾
10
3
2
60
2
清除易燃品，加强动火票的管理

熔渣飞溅
烫伤
5
2
5
50
2
穿工作服，戴防护镜

操作不当回火
火灾、爆炸
3
3
7
63
2
认真做好技能培训工作。

输气带漏气
火灾
3
3
3
27
2
使用前对气带进行检查，破损气带禁止使用

2
使用磨光机
磨光机线漏电
触电伤人
1
6
7
42
2
使用前严格检查外观和电源线。

铁屑飞溅
伤人
6
6
1
36
2
穿工作服，戴防护镜

3
使用砂轮机
砂轮机漏电
触电伤人
1
6
7
42
2
按照规范定期检查接地和绝缘。

铁屑飞溅
伤人
6
6
1
36
2
穿工作服，戴防护镜

用力过大，砂轮片碎裂
伤人
3
2
7
42
2
正确进行使用，避免用力过大

戴手套作业
伤人
3
2
7
42
2
严禁戴手套进行作业

4
临时供电
现场使用电缆绝缘破损
电击伤人
3
2
7
42
2
材料发放严格把质量关；现场使电缆要每天在使用前进行检查，发现绝缘破损及时进行包缠或进行更换

漏电保护器检测、试验不及时
漏电不跳闸电击伤人
6
2
3
36
2
漏电保护器每周检查一次并做好记录。

电气设备外壳绝缘老化，接地不规范。
外壳漏电伤人
3
1
7
21
2
要定期检查接地和摇测绝缘做好记录，雨季以后加检查。

5
夜间施工
现场环境不明
伤害
6
6
1
36
2
增加照明，熟悉环境

6
使用稀料
无防火隔离措施
着火
5
2
5
50
2
严禁烟火、定点储存，加强回收管理

作业的环境因素辨识与控制表
序号
作业活动
环 境 因 素
可能导致的
环 境 影 响
环 境 影 响 的 评 价
影响
程度
控 制 措 施
a
b
c
d
e
f
g
h
M
M1
1
现场用电
使用不必要的耗电量大的电器设备，下班后不切断电器设备电源
浪费电能
4
2
2
2
2
2
3
1
14
2
一般
使用交流焊机等耗电量较大的设备，下班时随手断电，生活区安装电表，加强监督管理
2
电、火焊作业
焊条头未回收
污染环境
3
2
3
2
2
2
3
1
14
4
一般
以旧换新，统一回收
焊接烟尘
大气污染
2
3
2
2
2
3
3
1
14
4
一般
密闭容器焊接，强制通风。
焊接弧光
光污染
2
3
2
2
2
3
3
1
14
4
一般
焊工配备防护服和电焊帽
乙炔气泄露
大气污染
2
2
2
1
2
2
2
2
11
2
一般
加强日常检查，损坏部件及时更换。
3

转动机械
检修安装
零件清洗废液回收和处置不当
水体污染、土壤污染
3
2
2
1
2
2
1
1
12
2
一般
设置回收桶，统一回收处理。
施工用的废棉纱、破布处置不当
污染环境
3
2
2
1
2
2
1
1
12
2
一般
禁止随意丢弃，统一回收处理。
废油回收处置不当
水体污染、土壤污染
3
2
2
1
2
2
1
1
12
2
一般
设置回收桶，统一回收
4
正常施工
施工产生的边角余料处置不当
固体废弃物
污染环境
3
2
2
1
2
2
1
1
12
2
一般
统一回收，奖励废料再利用
5
设备及材料安装
包装材料处置不当、产生废料
施工过程中产生
的废品、废料对
环境产生影响
3
2
2
1
2
2
1
1
12
2
一般
施工结束后及时清理现场，文明施工做到工完料净场地清
6
车辆运输
废油
土地污染
1
2
2
1
2
2
1
5
10
6
一般
要有可行的措施和存放地点
废蓄电池
土地污染
1
2
2
1
2
2
1
5
10
6
一般
指定存放地点，统一返还厂家
废电解液
土地污染
1
2
2
1
2
2
1
5
10
6
一般
指定存放地点，统一处理
废轮胎
土地污染
1
2
2
1
2
2
1
5
10
6
一般
指定存放点，统一处理
设备油脂泄漏
土地污染
1
2
2
1
2
2
1
5
10
6
一般
经常维护保养，加强检查
燃料燃烧不好
浪费能源污染空气
1
2
2
1
2
2
1
5
10
6
一般
及时对车辆进行维修
钻孔噪音
噪音污染
3
2
2
1
2
2
1
1
12
2
一般
禁止在休息时间作业，
