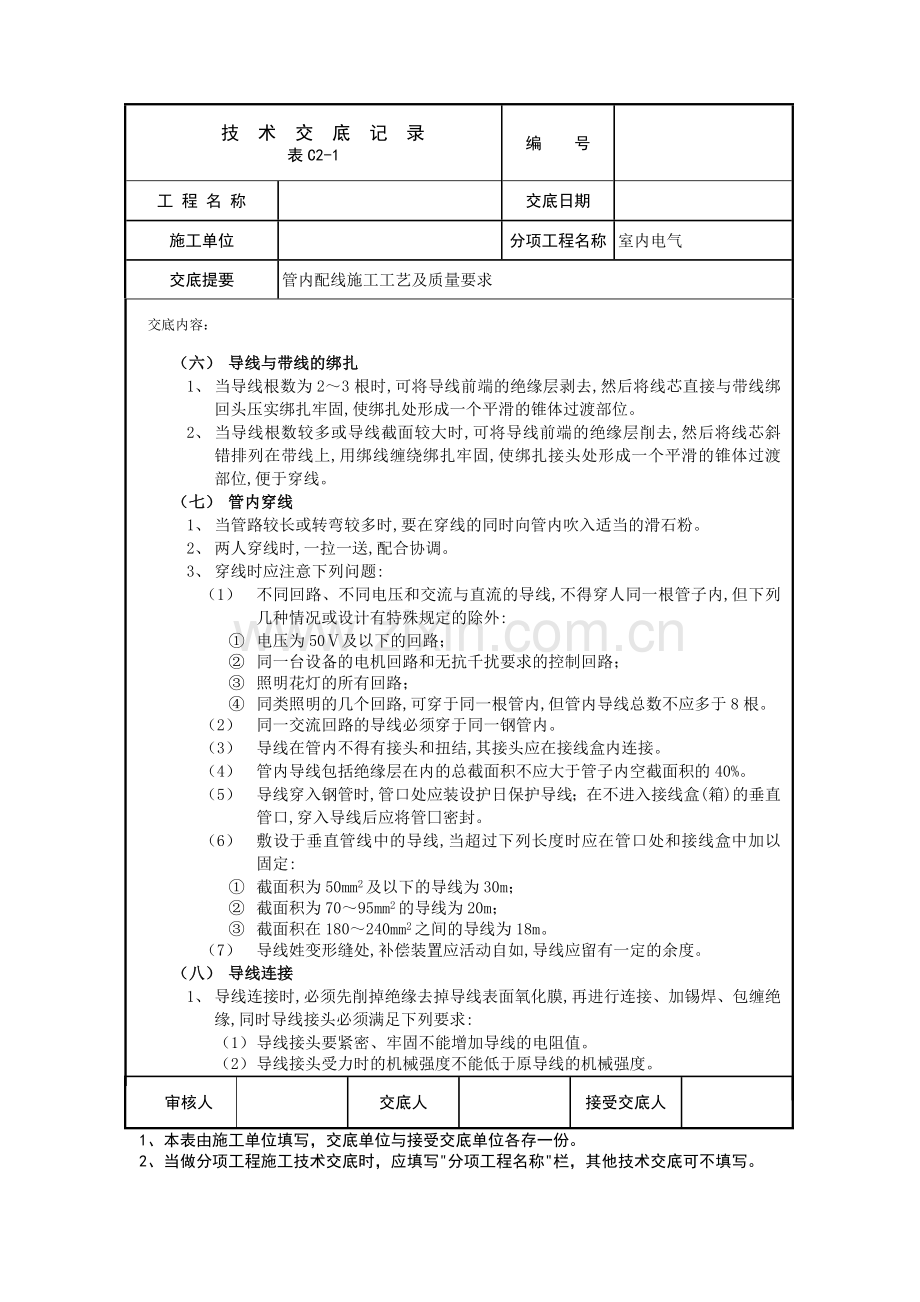

 技 术 交 底 记 录
表C2-1
编  号

工 程 名 称

交底日期

施工单位

分项工程名称
室内电气
交底提要
管内配线施工工艺及质量要求

交底内容：

一、 工艺流程
选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测
二、 操作工艺
（一） 选择导线
1、 根据设计图纸要求,正确选择导线规格、型号及数量。本工程照明线路采用ZRBV2.5，插座回路采用ZRBV4,ZRBV6等，应急线路采用NHBV2.5，均设置一根PE线.
2、 穿在管内绝缘导线的额定电压不低于450Ⅴ。
3、 导线的分色:穿入管内的千线可不分色。为了保证安全和施工方便,在线管出日处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N(针吐线)为淡蓝色,PE(保护线)为绿/黄双色。
（二） 穿带线
1、 带线用φ1.2～φ2.0mm的铁丝,头部弯成不封囗的圆圈,以防止在管内遇到管接头时被卡住,将带线穿入管路内,在管路的两端留有20cm的余量。
2、 如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后,将两端的带线盘入盒内或缠绕在管头上固定好,防止被其他人员随便拉出。
3、 当穿带线受阻时,采用两端同时穿带线的办法,将两根带线的头部弯成半圆的形状,使两根带线同时搅动,使两端头相互钩绞在一起,然后将带线拉出。
（三） 扫管
将布条的两端牢固地绑扎在带线上,两人来回拉动带线,将管内的浮锈、灰尘、泥水等杂物清除干净。
（四） 带护口
按管口大小选择护口,在管子清扫后,将护口套入管口上。在钢管(电线管)穿线前,检查各个管口的护口是否齐全,如有遗漏或破损均应补齐和更换。
（五） 放线及断线
1、 放线前应根据图纸对导线的品种、规格、质量进行核对。
2、 放线:对整盘导线放线时,将导线抻直,放线避免出现死扣和背花。
3、 断线:剪断导线时,盒内导线的预留长度为15-20cm。
（六） 导线与带线的绑扎
1、 当导线根数为2～3根时,可将导线前端的绝缘层剥去,然后将线芯直接与带线绑回头压实绑扎牢固,使绑扎处形成一个平滑的锥体过渡部位。
2、 当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固,使绑扎接头处形成一个平滑的锥体过渡部位,便于穿线。
（七） 管内穿线
1、 当管路较长或转弯较多时,要在穿线的同时向管内吹入适当的滑石粉。
2、 两人穿线时,一拉一送,配合协调。
3、 穿线时应注意下列问题:
（1） 不同回路、不同电压和交流与直流的导线,不得穿人同一根管子内,但下列几种情况或设计有特殊规定的除外:
① 电压为50Ⅴ及以下的回路；
② 同一台设备的电机回路和无抗千扰要求的控制回路；
③ 照明花灯的所有回路；
④ 同类照明的几个回路,可穿于同一根管内,但管内导线总数不应多于8根。
（2） 同一交流回路的导线必须穿于同一钢管内。
（3） 导线在管内不得有接头和扭结,其接头应在接线盒内连接。
（4） 管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%。
（5） 导线穿入钢管时,管口处应装设护日保护导线；在不进入接线盒(箱)的垂直管口,穿入导线后应将管囗密封。
（6） 敷设于垂直管线中的导线,当超过下列长度时应在管口处和接线盒中加以固定:
① 截面积为50mm2及以下的导线为30m；
② 截面积为70～95mm2的导线为20m；
③ 截面积在180～240mm2之间的导线为18m。
（7） 导线姓变形缝处,补偿装置应活动自如,导线应留有一定的余度。
（八） 导线连接
1、 导线连接时,必须先削掉绝缘去掉导线表面氧化膜,再进行连接、加锡焊、包缠绝缘,同时导线接头必须满足下列要求:
（1） 导线接头要紧密、牢固不能增加导线的电阻值。
（2） 导线接头受力时的机械强度不能低于原导线的机械强度。
（3） 导线接头包缠绝缘强度不能低于原导线绝缘强度。导线连接要牢固、紧密、包扎要良好。
2、 导线的连接应符合下列要求:
（1） 本工程采用的导线连接方法是:绑扎连接。绑扎连接处的焊锡缝应饱满,表面光滑；焊剂应无腐蚀性,焊接后应清除残余焊剂。
3、 剥削绝缘方法。剥削导线绝缘层的长度和方法,根据接线方法的不同而不同,常用的剥削工具有电工刀和剥削钳。
（1） 对单芯塑料线可用电工刀进行单层剥削或斜削法,也可用克丝钳或剥线钳进行剥削,但在进行单层剥削时应注意不允许使用电工刀在导线周围转圈剥削绝缘层,以免伤及线芯；对多芯塑料绝缘导线需用斜削法剥削。单层剥削法:一手握刀,刃日向上,另一手拿线放在刀刃上,并用握刀的手将导线压在刀刃上,将线在刀刃上转一周,把刀向导线端部快速移动,绝缘层即可切掉,见图5-12(a)。但应注意线在刀刃上转动的力要用得恰当,既能切断绝缘层又不能损伤芯线。使用剥削钳应选用大一级线芯的刀日剥线,防止损伤线芯。
斜削法:需先用电工刀以45°角倾斜切入绝缘层,当切近芯线时,即停止用力,接着应使刀面的倾斜角度改为15°左右,沿着芯线表面向线头端部推去,然后把残存的绝缘层剥离芯线,用刀口插入背部以45°角削断,见图5-12(c)。
4、 导线在盒(箱)内导线连接:
（1） 单芯线并接接法:
三根及以上导线连接时,将连接导线绝缘台并齐合拢,在距绝缘台约15mm处用其中一根线芯,在其连接端缠绕5圈后剪断,把余头并齐折回压在缠绕线上,见图5-14a图。
两根导线连接时,将连接导线绝缘台并齐合拢,在距绝缘台约15mm处用两根线芯捻绞2圈后,留余线适当长后剪断折回压紧,见图5-14b图。
（2） 单芯铜导线压线帽压接:适用l.0～4.0mm2的2～4根导线连接。将导线绝缘层剥去15mm(按帽的型号决定),清除导线表面氧化物,按规格选用适当的压线帽,将线芯插入压线帽的压接管内,若填不实,可将线芯折回头(削长加倍八填满为止。线芯插到底后。导线绝缘应和压接管目平齐,并包在帽壳内,用专用压接钳压实即可。
（3） 铜导线与端子连接:多股导线可采用与导线同材质且规格相应的接线端子压接。将导线绝缘层削去后,清除导线表面的氧化物将线芯紧紧地绞在一起,同时也要清除接线端子孔内的氧化膜,然后将线芯插入到接线端子孔内,导线外露部分为l～2mm,用压接钳压紧即可,见图5-17。
5、 铜导线连接的锡焊。
铜导线连接后,要用锡焊焊牢,应使用溶解的焊剂,流人接头处的任何部位,以增加机械强度和良好的导电性能,并避免锈蚀和松动,锡焊应均匀饱满,表面有光泽、无尖刺。先在连接部位上涂上焊料(常用焊锡膏,不得使用酸性焊剂,因为它有腐蚀铜质的缺陷八根据导线截面不同,焊接方法也不同,无论采用哪种焊法,为了保证接头质量,从导线线芯清洁光泽到接线焊接,尽可能时问短,否则会增加导线氧化程度,影响焊接质量。
（1） 喷灯加热上锡法。喷灯加热(或用电炉加热):对于16mm2及以上的导线接头上锡,如使用烙铁加热不能焊好,可用喷灯对接头处加热再上锡或将焊锡放在锡勺(或锡锅)内,然后用喷灯(或电炉)加热,焊锡熔化后,把导线接头调直,放在锡锅上面,用勺盛上熔锡从上面浇下,刚开始浇锡时,由于接头温度还未升到一定程度,焊锡有凝结状态,应继续浇锡,使接头提高温度,宜到全部焊牢为止,见图5-19。
注意应调整喷灯火焰,不能脏污加热处导线,造成无法沾锡,更应注意不能伤及导线的绝缘层。同时注意加热时要控制温度；温度过高涮锡不饱满；温度过低涮锡不均匀。因此要根据焊锡的成分、质量及外界环境温度等因素,随时掌握好适宜的温度进行焊锡。焊锡必须用布将焊锡处的焊剂及其他污物擦净。
（2） 沾焊法。沾焊用于多数接头同时加焊(铜芯软线的挂锡八把接头涂上焊药后,插入熔好的焊锡锅内取出即可。
（九） 接头包扎
首先用橡胶(或粘塑料)绝缘带将其拉长2倍从导线接头处始端的完好绝缘层开始,缠绕l～2个绝缘带幅宽度后,再以半幅宽度重叠进行缠绕,在缠绕过程中应尽可能收紧绝缘带,缠到头后在绝缘层上缠绕l～2圈后,再进行回缠。回缠完成后再用黑胶布包扎,包扎时要衔接好,以半幅宽度压边进行缠绕,同时在包每过程中收紧黑胶布,导线接头两端应用黑胶布封严密。
（十） 线路检查绝缘摇测
1、 线路检查。导线的连接及包扎全部完成后,应进行自检和互检,检查导线接头及包扎质量是否符合规范要求及质量标准的规定,检查无误后进行绝缘摇测。
2、 绝缘摇测。线路的绝缘摇测一般选用1 000Ⅴ量程为O～1000MΩ的绝缘电阻表。绝缘电阻表上有三个分别标有“接地(E)”、“线路(L)”和“保护环(C)”的端钮。可将被测两端分别接于“E”和“L”两个端钮上,见图5-20。

3、 摇测方法:线路摇测必须分两次进行:
（1） 管内导线穿后在电气器具未安装前进行各支路导线绝缘摇测。首先按户进行,将灯头盒内的导线分开,开关盒内的导线连通,分别摇测照明(插座)支线、干线的绝缘电阻。一人摇测,一人及时读数,摇动速度应保持在120r/min左右,读数应采用1min后的读数为宜,并应做好记录。
（2） 照明器具全部安装后在送电前,再按系统、按单元、按户摇测一次线路的绝缘电阻。首先将线路上的开关、刀闸、仪表、设备等置于断开位置,一人摇测,一人及时读数,摇动速度应保持在120r/min左右,读数应采用1min后的读数为宜,并做好记录,竣工归档,确认绝缘电阻的摇测无误后再进行送电试运行。
三、 应注意的质量问题
1、 施工中存在护口遗漏、脱落、破损及管径不符等现象。因操作不慎而使护口遗漏或脱落者应及时补齐,护口破损与管径不符者应及时更换。
2、 铜导线连接时,导线的缠绕圈不足5圈,未按工艺要求连接的接头均应拆除重新连接。
3、 导线连接处的焊锡不饱满,出现虚焊、夹渣等现象。焊锡的温度要适当,涮锡要均匀。涮锡后应用布条及时擦去多余的焊剂,保持接头部分的洁净。
4、 导线线芯受损是由于用力过猛和剥线钳使用不当造成的,削线应根据线径选用刀口合适的剥线钳。
5、 多股软铜线涮锡遗漏,应及时补焊锡。
6、 接头部分包扎不平整、不严密,应按工艺要求重新进行包扎。
7、 套管压接后,压模不配套或深度不够,应选用合格的压模进行压按。
8、 线路的绝缘电阻值偏低:管路内可能进水或者绝缘层受损都将造成线路的绝缘值偏低,应将管路中的泥水及时清净或更换导线。
9、 采用压线帽的接头,导线绝缘应和帽内压接管平齐。
四、 成品保护
1、 穿线时不得污染设备和建筑物品,应保护周围环境,活完料清。
2、 用高凳及其他工具时,应注意不得碰坏其他设备和门窗、地面、墙面等。
3、 在接、焊、包全部完成后,应将导线的接头盘入盒、箱内,并封堵严实,以防污染。同时应防止盒、箱内进水。
4、 穿线时不得遗漏带护日。
5、 穿线后导线不应有破损及被次浆污染。
6、 穿线后管口应有防止积水及潮气侵入的措施。
五、 应注意的安全问题
1、 管子穿带线时,不得嘴对管口呼唤、吹气,防止带线弹力勾伤眼睛。穿带线时应协调配合防止管口挤手。
2、 用绝缘电阻表测定线路电阻时,应防止有人触及正在测定中的线路和设备,雷电气候下禁止测定线路绝缘。
 审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
