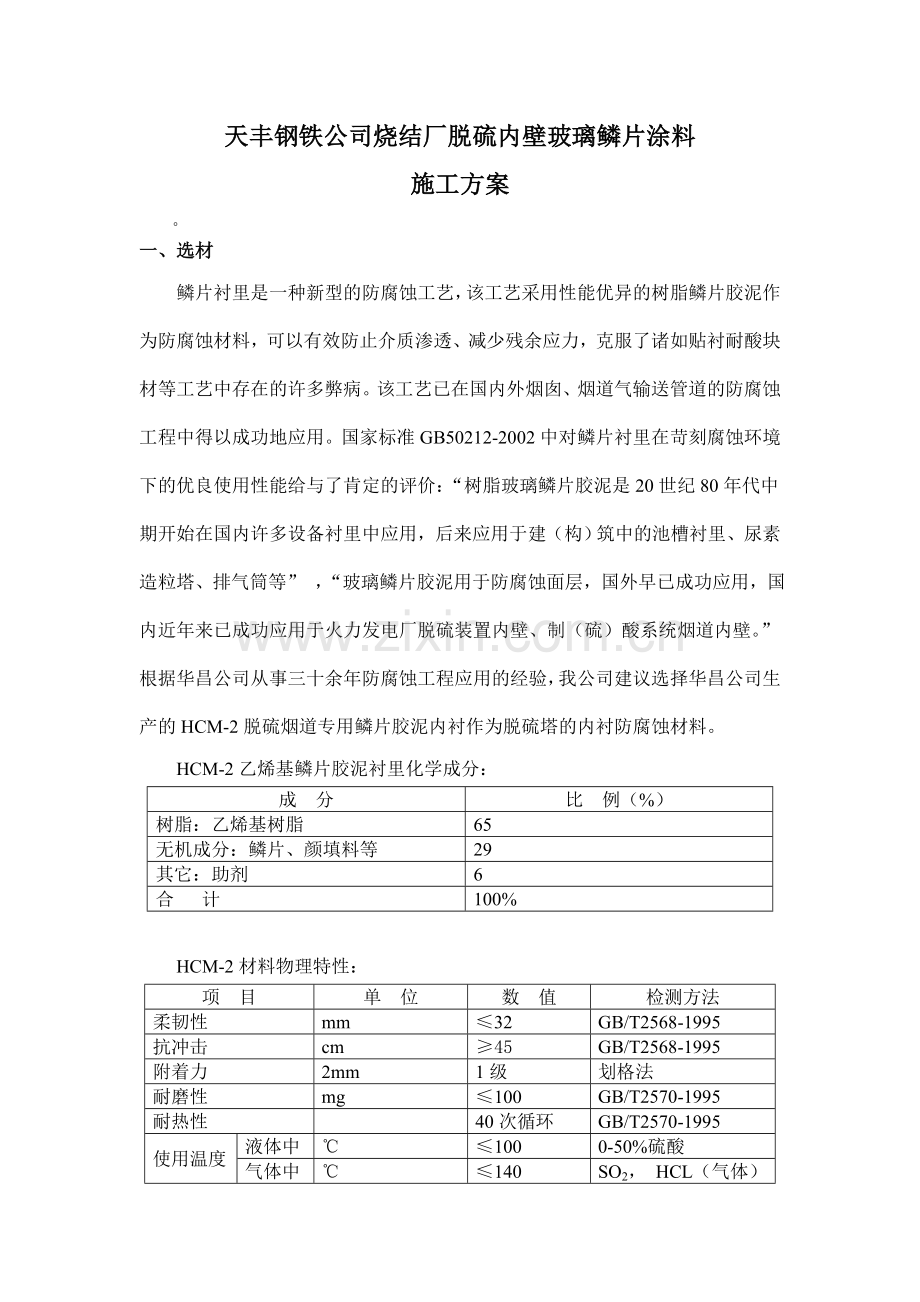

烧结脱硫内防施工方案.doc

天丰钢铁公司烧结厂脱硫内壁玻璃鳞片涂料
施工方案
。
一、选材
鳞片衬里是一种新型的防腐蚀工艺，该工艺采用性能优异的树脂鳞片胶泥作为防腐蚀材料，可以有效防止介质渗透、减少残余应力，克服了诸如贴衬耐酸块材等工艺中存在的许多弊病。该工艺已在国内外烟囱、烟道气输送管道的防腐蚀工程中得以成功地应用。国家标准GB50212-2002中对鳞片衬里在苛刻腐蚀环境下的优良使用性能给与了肯定的评价：“树脂玻璃鳞片胶泥是20世纪80年代中期开始在国内许多设备衬里中应用，后来应用于建（构）筑中的池槽衬里、尿素造粒塔、排气筒等” ，“玻璃鳞片胶泥用于防腐蚀面层，国外早已成功应用，国内近年来已成功应用于火力发电厂脱硫装置内壁、制（硫）酸系统烟道内壁。”根据华昌公司从事三十余年防腐蚀工程应用的经验，我公司建议选择华昌公司生产的HCM-2脱硫烟道专用鳞片胶泥内衬作为脱硫塔的内衬防腐蚀材料。
HCM-2乙烯基鳞片胶泥衬里化学成分：
成 分
比 例（%）
树脂：乙烯基树脂
65
无机成分：鳞片、颜填料等
29
其它：助剂
6
合 计
100%

HCM-2材料物理特性：
项 目
单 位
数 值
检测方法
柔韧性
mm
≤32
GB/T2568-1995
抗冲击
cm
≥45
GB/T2568-1995
附着力
2mm
1级
划格法
耐磨性
mg
≤100
GB/T2570-1995
耐热性

40次循环
GB/T2570-1995
使用温度
液体中
℃
≤100
0-50%硫酸
气体中
℃
≤140
SO2， HCL（气体）

二．乙烯基鳞片胶泥的典型构造
为提高有机防腐蚀衬里的使用寿命，抑制腐蚀介质渗透，减少衬层内残余应力并改变应力作用效果，科学设计防腐蚀结构，强化施工质量控制十分重要。

乙烯基面涂，（不含鳞片）

整体压实平整

1mm乙烯基树脂胶泥整体批刮

1mm厚中温鳞片胶泥（破损部位）

专用底漆打底

局部打磨（脱落部位砂轮打磨出金属面）

乙烯基树脂胶泥修补（修补前涂刷一遍乙烯基底料）

砼基面整体喷砂清理sa2.5（清理表面白灰及不牢的鳞片）

防腐蚀衬里结构示意图
三． 施工步骤：
正确的选材、合理的设计、优质的施工是防腐蚀工程长效使用的三要素。为保证鳞片衬里施工质量，衬里成型的每一个环节，从基层处理，操作技能培训，材料配制，衬里施工，细部处理等每一步均实施严格的质量过程监控。
1、搭设脚手架，移动脚手架或钢管脚手架，保持脚手架的稳定和安全。
2、根据塔内壁损坏的实际情况，参照发包方的意见，所有防腐的内壁表面处理必须满足《电力安装和土建施工验收规范》要求，内壁表面必须坚固密实，不应有起砂、起壳、裂缝、麻面等现象。内壁表面应该干燥，在1.5-20㎜深度内的含水率小于6%。，
3、基层处理：
整体喷金刚砂达到sa2.5级（只能把粘接不牢的白灰及鳞片打磨掉，无法全部喷下来），再用小锤及铲刀对内塔壁、烟道内壁、支撑梁等做全面检查，如有旧鳞片内空必须把内空鳞片全部敲打掉，彻底除去脏杂物。彻底检查内壁基面损坏部位发现酥松状况进行清除，直至牢固结构为止，打磨破损部位边缘到25度，然后整体涂刷一遍乙烯基树脂底漆，待固化后对内壁破损部位采用乙烯鳞玻璃片修补。
4.专用底涂施工
① 根据环境条件，确定固化体系加入量，以适合施工环境要求；
② 取规定量底涂料液，加入现场确定量的固化剂量，充分搅拌均匀；
③ 将配制好的底层胶液，均匀的喷涂在待衬施工面上，严防漏涂；
④ 一次配制胶液使用时间为30~40min。混料时，应设专人掌握配料量；
⑤ 进行第二次打底，其间应自然固化24h以上；
⑥ 底涂厚度不应超过0.4mm，不得有流淌、气泡等。
5.鳞片衬里施工
① 底涂涂层干燥并清扫干净后才可实施鳞片涂抹施工；
② 取鳞片混合料，加入规定量的固化剂和颜料。经真空搅拌机充分搅拌均匀，均匀的标志为混合料颜色均匀一致。每次混料量为≤8kg；
③ 将调制好的混合料铲到木质托板上，用金属抹刀尽可能均匀的将其涂敷到待衬表面上，控制涂膜厚度为（1.0±0.2）mm。,增加胶泥的强度和柔韧性,调好的混合料应尽量减少在容器及工具上的翻动；
④ 施工人员可根据需要选择胶泥的颜色；
⑤ 在混合料及涂敷过程中，要求施工面始终保持清洁无尘、无溶剂、无水污染。
⑥ 在涂抹中，若两区域施工时间间隔在30min以上，应特别注意两区域结合端面的施工质量，需通过斜面搭接保证端面质量。
6. 为保持工作面的平整和美观度，要求施工时不要有流挂现象，保持整体的平整。
7、压实后整体涂刷一遍乙烯基面涂，检查后如有漏涂，再进行一次涂刷，要求表面细腻光滑，有整体美感。
8、养护
① 施工后的正常养护时间为3天，在此期间不要投入使用。
② 尽力避免重物对防腐蚀衬里层的敲击。
9、施工验收
衬里施工的质检范围包括该技术施工的全部工序，每道工序施工完结后，都应严格按相关规定的质检条款，实施质量验收。凡未经质检人员质检并签署工序合格手续的设备及部件，不得转入下道工序。工程的交工验收，应提交下列资料：
① 原材料的出厂合格证、质量检验报告（质量保证书）。
② 鳞片胶泥、玻璃钢胶料的配合比及主要技术性能的试验报告。各类试验项目用的试件，在现场随施工一起制作，每一试验项目应各取试件一组，工程量较大时，应适当增加试件。
③ 设计变更单、材料代用单。
④ 基层检查交接记录。
⑤ 中间交换或隐蔽工程记录。
⑥ 修补或返工记录。
⑦ 交工验收记录。

参考文献：
1、《玻璃鳞片衬里施工技术条件》HG/T2640-94；
2、《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91；
3、《涂装前表面处理规范》SYJ4007-86；
4、华东理工大学华昌聚合物有限公司《脱硫烟道专用鳞片胶泥》。
5. 建筑防腐蚀工程施工及验收规范GB50212-2002

烧结厂：（签字）

施工单位：（签字）

编制单位：河南省防腐企业集团有限公司

2017年7月8日
