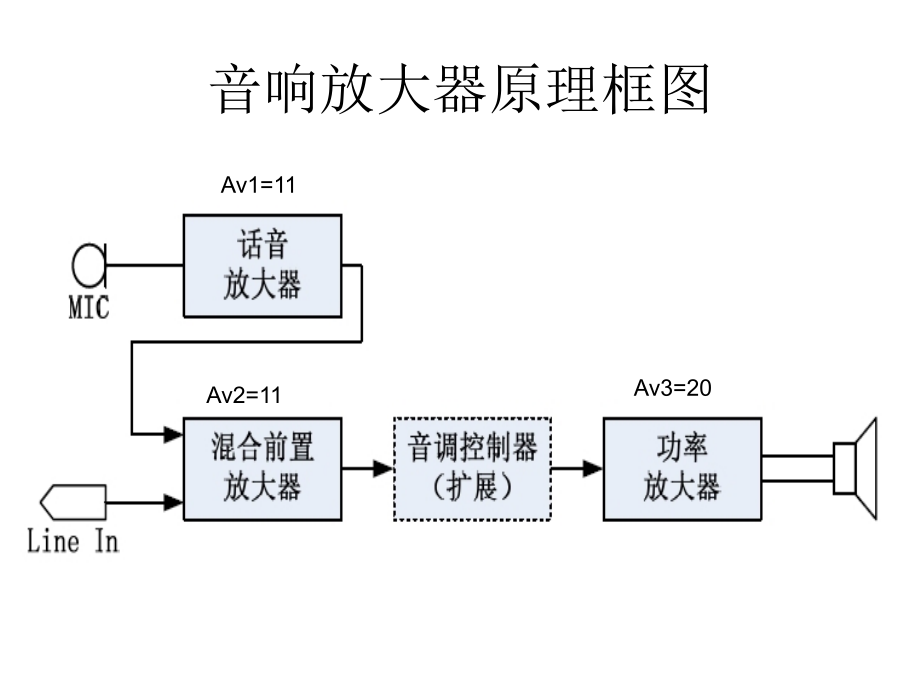

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,音响放大器,音响放大器原理框图,Av1=11,Av2=11,Av3=20,话音放大器,因为话筒输出信号只有,5mV,左右，而输出阻抗达到,20k,，所以选用的话音放大器的输入阻抗必须,20k,，且音频（,10kHz),不失真放大。,MIC,5mv,驻极体话筒,附驻极体话筒的四种连接方式,混合前置放大器,将放大的话音信号 与伴音信号,Line In,进行混合放大。,功率放大器,LM386,是目前应用较广的通用型集成功率放大电路。其特点是频带宽,(,可达数百千赫），功耗低（常温下是,660mw),适用的电源电压范围宽（额定范围为,4,16V,）。它广泛用于收音机，对讲机，随声听和录放机等音响设备里，其中,LM386N-4,典型输出功率为,1W,（,Vs=9V,，,RL=8,）。,下图为,LM386,的内部电路图。,功率放大器,工作电压,Vs,采用,9V,放大器增益,Auf,：,F,=（差模放大时,R,的中点为交流地）,Auf,=20,在,1-8,脚之间外接电位器（,47k,）和电容（,10uf),，调节电位器可使,Auf=20,200,之间变化。,功率放大器,自激：由于功率放大器处于大信号工作状态，对前级容易产生影响，再加上电路布局布线不合理，极易造成电路自激振荡或放大器工作不稳定，严重时甚至无法正常工作。,高频自激：集成块内部电路多极点引起的正反馈易产生高频自激，常见高频自激现象如下图所示。可以加强外部电路的负反馈来消除叠加的高频毛刺（相位补偿）。（如,DG4100,：,1,脚与,5,脚之间接入几百皮法的电容）,(LM386:,中级放大管基极没有引脚）,功率放大器,低频自激：主要原因是输出信号通过电源及地线产生了正反馈，常见的现象是电源电流表有规则的左右摆动或输出波形上下抖动。可以在靠近功放的电源和地之间加一个,RC,或,C,的,去藕电路,，直接将功放大信号在电源内阻产生的压降短路了，以免该压降加到输入级形成自激。其中,R,一般取几十欧，,C,一般用几百微法与,0.1uf,小电容相并联,布局布线：,布局 按着电路的顺序从输入到输出，输出级要远离输入级，且话筒与喇叭放置方向要相反。,布线,电源接地端,应和输出负载接地端靠在一起，各级电路“,一点接地,”，引线应尽量短而粗，且充分利用元器件引脚和少用或不用过渡线。,实验验收,波形验收：分别检查各级的输入输出波形，并记录各级输入输出电压，注意一定要接,8,负载。,试听验收：分为话音扩音、,Line-In,试听和混音，将试听效果记入检查表中。,评分：话放,:,混音,:,功放,=2:3:5,
