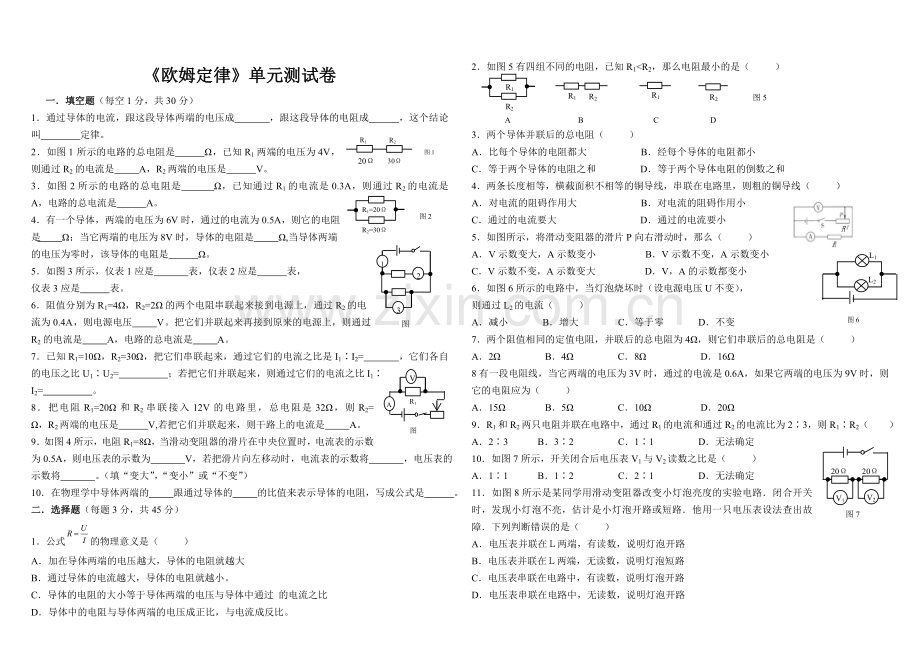

《欧姆定律》单元测试卷
一．填空题（每空1分，共30分）
R1
R2
20Ω
30Ω
图1
1．通过导体的电流，跟这段导体两端的电压成 ，跟这段导体的电阻成 ，这个结论叫 定律。
2．如图1所示的电路的总电阻是 Ω，已知R1两端的电压为4V，则通过R2的电流是 A，R2两端的电压是 V。
R2=30Ω
R1=20Ω
图2
3．如图2所示的电路的总电阻是 Ω，已知通过R1的电流是0.3A，则通过R2的电流是 A，电路的总电流是 A。
图3
1
2
3
4．有一个导体，两端的电压为6V时，通过的电流为0.5A，则它的电阻是 Ω；当它两端的电压为8V时，导体的电阻是 Ω,当导体两端的电压为零时，该导体的电阻是 Ω。
5．如图3所示，仪表1应是 表，仪表2应是 表，
仪表3应是 表。
6．阻值分别为R1=4Ω，R2=2Ω的两个电阻串联起来接到电源上，通过R2的电流为0.4A，则电源电压 V。把它们并联起来再接到原来的电源上，则通过R2的电流是 A，电路的总电流是 A。
7．已知R1=10Ω，R2=30Ω，把它们串联起来，通过它们的电流之比是I1∶I2= ，它们各自的电压之比U1∶U2= ；若把它们并联起来，则通过它们的电流之比I1∶I2= 。
8．把电阻R1=20Ω和R2串联接入12V的电路里，总电阻是32Ω，则R2= Ω，R2两端的电压是 V,若把它们并联起来，则干路上的电流是 A。
9．如图4所示，电阻R1=8Ω，当滑动变阻器的滑片在中央位置时，电流表的示数为0.5A，则电压表的示数为 V，若把滑片向左移动时，电流表的示数将 ，电压表的示数将 。（填“变大”，“变小”或“不变”）
10．在物理学中导体两端的 跟通过导体的 的比值来表示导体的电阻，写成公式是 。
二．选择题（每题3分，共45分）
1．公式的物理意义是（ ）
A．加在导体两端的电压越大，导体的电阻就越大
B．通过导体的电流越大，导体的电阻就越小。
C．导体的电阻的大小等于导体两端的电压与导体中通过 的电流之比
D．导体中的电阻与导体两端的电压成正比，与电流成反比。
R2
R1
A
R2
R1
B
R1
C
R2
D
图5
2．如图5有四组不同的电阻，已知R1<R2，那么电阻最小的是（ ）

3．两个导体并联后的总电阻（ ）
A．比每个导体的电阻都大 B．经每个导体的电阻都小
C．等于两个导体的电阻之和 D．等于两个导体电阻的倒数之和
4．两条长度相等，横截面积不相等的铜导线，串联在电路里，则粗的铜导线（ ）
A．对电流的阻碍作用大 B．对电流的阻碍作用小
C．通过的电流要大 D．通过的电流要小
5．如图所示，将滑动变阻器的滑片P向右滑动时，那么（ ）
L1
L2
图6
A．V示数变大，A示数变小 B．V示数不变，A示数变小
C．V示数不变，A示数变大 D．V，A的示数都变小
6．如图6所示的电路中，当灯泡烧坏时（设电源电压U不变），
则通过L2的电流（ ）
A．减小 B．增大 C．等于零 D．不变
7．两个阻值相同的定值电阻，并联后的总电阻为4Ω，则它们串联后的总电阻是（ ）
A．2Ω B．4Ω C．8Ω D．16Ω
图4
V
A
R1
8有一段电阻线，当它两端的电压为3V时，通过的电流是0.6A，如果它两端的电压为9V时，则它的电阻应为（ ）
A．15Ω B．5Ω C．10Ω D．20Ω
V1
V2
20Ω
20Ω
图7
9．R1和R2两只电阻并联在电路中，通过R1的电流和通过R2的电流比为2∶3，则R1∶R2（ ）
A．2∶3 B．3∶2 C．1∶1 D．无法确定
10．如图7所示，开关闭合后电压表V1与V2读数之比是（ ）
A．1∶1 B．1∶2 C．2∶1 D．无法确定
11．如图8所示是某同学用滑动变阻器改变小灯泡亮度的实验电路．闭合开关时，发现小灯泡不亮，估计是小灯泡开路或短路．他用一只电压表设法查出故障．下列判断错误的是（ ）
A．电压表并联在Ｌ两端，有读数，说明灯泡开路
B．电压表并联在Ｌ两端，无读数，说明灯泡短路
C．电压表串联在电路中，有读数，说明灯泡开路
D．电压表串联在电路中，无读数，说明灯泡开路

图8
图9
图10

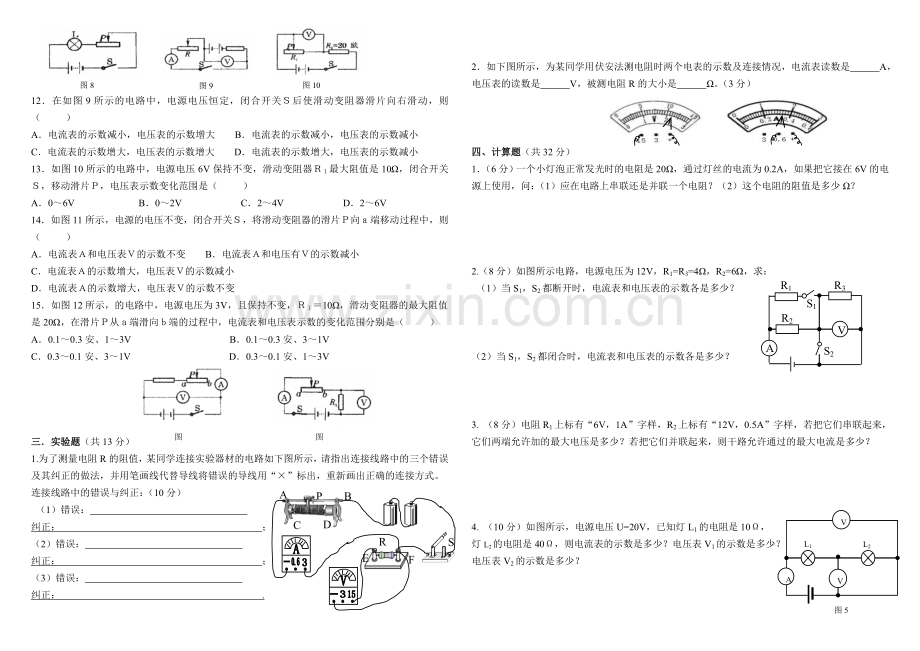

12．在如图9所示的电路中，电源电压恒定，闭合开关Ｓ后使滑动变阻器滑片向右滑动，则 （ ）
A．电流表的示数减小，电压表的示数增大 B．电流表的示数减小，电压表的示数减小
C．电流表的示数增大，电压表的示数增大 D．电流表的示数增大，电压表的示数减小
13．如图10所示的电路中，电源电压6V保持不变，滑动变阻器Ｒ１最大阻值是10Ω，闭合开关Ｓ，移动滑片Ｐ，电压表示数变化范围是（ ）
A．0～6V　　　　 B．0～2V　 C．2～4V　　　　 D．2～6V
14．如图11所示，电源的电压不变，闭合开关Ｓ，将滑动变阻器的滑片Ｐ向ａ端移动过程中，则（ ）
A．电流表Ａ和电压表Ｖ的示数不变 B．电流表Ａ和电压有Ｖ的示数减小
C．电流表Ａ的示数增大，电压表Ｖ的示数减小
D．电流表Ａ的示数增大，电压表Ｖ的示数不变
15．如图12所示，的电路中，电源电压为3V，且保持不变，Ｒ１＝10Ω，滑动变阻器的最大阻值是20Ω，在滑片Ｐ从ａ端滑向ｂ端的过程中，电流表和电压表示数的变化范围分别是（ ）
A．0.1～0.3安、1～3V　 B．0.1～0.3安、3～1V
C．0.3～0.1安、3～1V　 D．0.3～0.1安、1～3V
图11
图12

三．实验题（共13分）
1.为了测量电阻R的阻值，某同学连接实验器材的电路如下图所示，请指出连接线路中的三个错误及其纠正的做法，并用笔画线代替导线将错误的导线用“×”标出，重新画出正确的连接方式。
R
A
P
B
E
F
C
D
S
连接线路中的错误与纠正：（10分）
（1）错误：
纠正： ；
（2）错误：
纠正： ；
（3）错误：
纠正： .

2．如下图所示，为某同学用伏安法测电阻时两个电表的示数及连接情况，电流表读数是 A，电压表的读数是 V，被测电阻R的大小是 Ω。（3分）

四、计算题（共32分）
1．（6分）一个小灯泡正常发光时的电阻是20Ω，通过灯丝的电流为0.2A，如果把它接在6V的电源上使用，问：（1）应在电路上串联还是并联一个电阻？（2）这个电阻的阻值是多少Ω？

V
A
R1
R2
R3
S1
S2
2.（8分）如图所示电路，电源电压为12V，R1=R3=4Ω，R2=6Ω，求：
（1）当S1，S2都断开时，电流表和电压表的示数各是多少？

（2）当S1，S2都闭合时，电流表和电压表的示数各是多少？

3. （8分）电阻R1上标有“6V，1A”字样，R2上标有“12V，0.5A”字样，若把它们串联起来，它们两端允许加的最大电压是多少？若把它们并联起来，则干路允许通过的最大电流是多少？

V11
V21
A
L1
L2
图5

4. （10分）如图所示，电源电压U=20V，已知灯L1的电阻是10Ω，
灯L2的电阻是40Ω，则电流表的示数是多少？电压表V1的示数是多少？
电压表V2的示数是多少？
