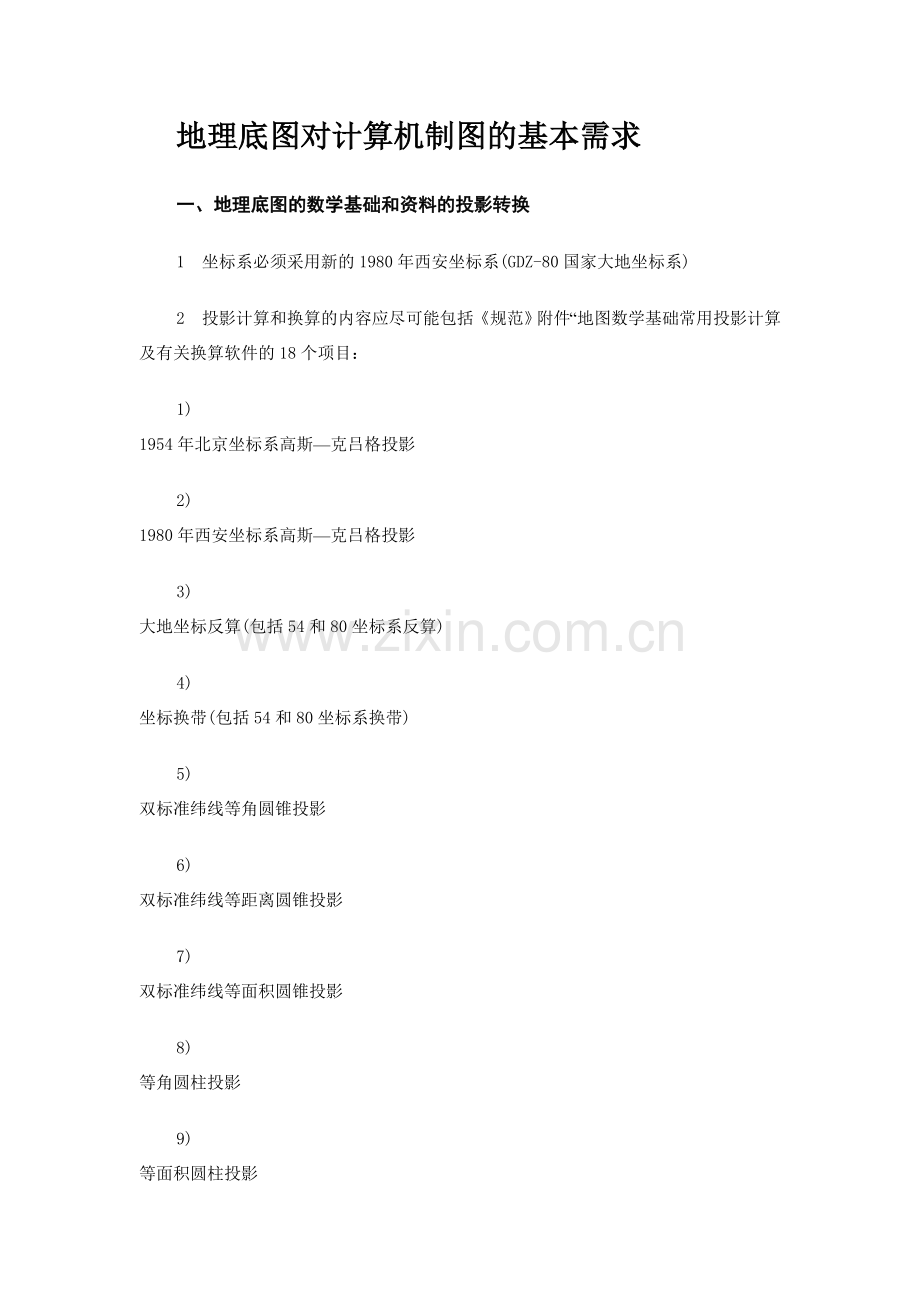

地理底图对计算机制图的基本需求
一、地理底图的数学基础和资料的投影转换
1坐标系必须采用新的1980年西安坐标系(GDZ-80国家大地坐标系)
2投影计算和换算的内容应尽可能包括《规范》附件“地图数学基础常用投影计算及有关换算软件的18个项目：
1)
1954年北京坐标系高斯—克吕格投影
2)
1980年西安坐标系高斯—克吕格投影
3)
大地坐标反算(包括54和80坐标系反算)
4)
坐标换带(包括54和80坐标系换带)
5)
双标准纬线等角圆锥投影
6)
双标准纬线等距离圆锥投影
7)
双标准纬线等面积圆锥投影
8)
等角圆柱投影
9)
等面积圆柱投影

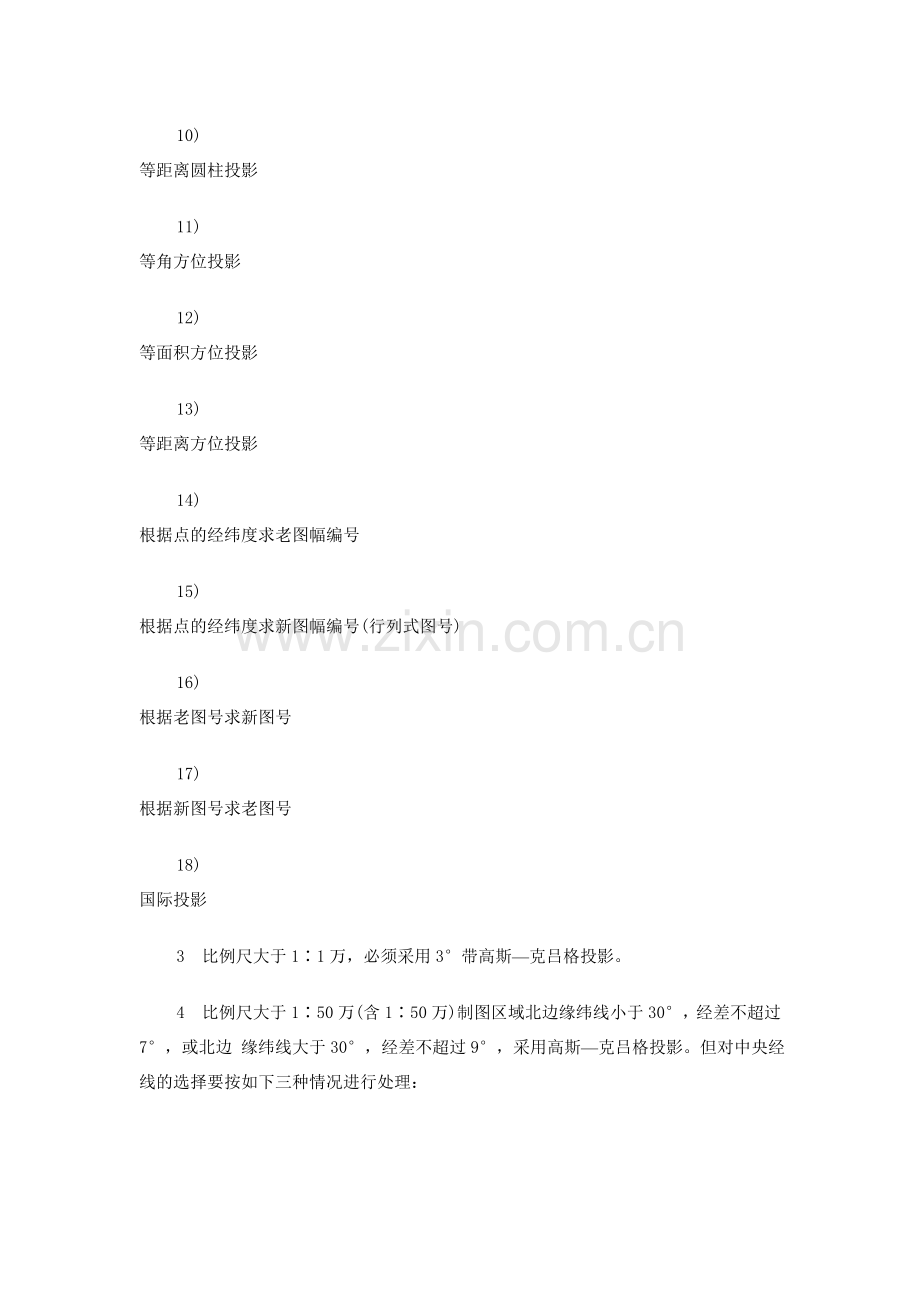

10)
等距离圆柱投影
11)
等角方位投影
12)
等面积方位投影
13)
等距离方位投影
14)
根据点的经纬度求老图幅编号
15)
根据点的经纬度求新图幅编号(行列式图号)
16)
根据老图号求新图号
17)
根据新图号求老图号
18)
国际投影
3比例尺大于1∶1万，必须采用3°带高斯—克吕格投影。
4比例尺大于1∶50万(含1∶50万)制图区域北边缘纬线小于30°，经差不超过7°，或北边 缘纬线大于30°，经差不超过9°，采用高斯—克吕格投影。但对中央经线的选择要按如下三种情况进行处理：
1)
制图区域在同一个投影带的，可用原投影带的中央经线计算投影成果，按地形图的要求绘经纬网或方里网，注公里数和带号。
2)
制图区域跨带超过1030’(纬度低于300的地区为30’)的，则必须另选制图区域中部的经线(凑整1°)作为中央经线，计算投影成果，绘出经纬网，一般不加方里网。如果要加方里网，则应按新选定的中央经线西移500km
，作为横座标Y的起点，只注公里数，不注带号，并在图廓外或图例内加注说明：“本图中央经线为×××°”
3)
制图区域不超过1030’(纬度低于300的地区为30’)的,可以仍用原投影带的中央经线计算投影成果,全部绘原投影带的方里网，注带号的和公里数,但不绘不注
邻带的方里网和公里数。
5比例尺小于1∶50万(不含1∶50万)，或虽大于1∶50万，但经差超过了7°(北边缘纬线小 于30°的地区)或9°(北边缘纬线大于30°的地区)，不能用高斯—克吕格投影。
如果制图区域在中国范围以内(南海诸岛作插图)，一般情况下可首选双标准纬线正轴等角园 锥投影。
标准纬线按如下公式计算：
φ1=φS+(1/4)*(φN-φS)
φ2=φN-(1/4)*(φN-φS)
其中φ1、φ2为两条标准纬线的纬度(可凑整到整度数)；φN为制图区域最北端的纬 度；φS为制图区域最南端的纬度。
特殊情况下(制图区域超出中国)，则由地图编辑另选投影。
6比例尺大于1∶50万(含1∶50万)，一般是只绘方里网，将经纬网短线绘在内外图廓之间或按地形图图式绘出分度带。若需要也可将方里网、经纬网在图内同时绘出。经纬网、方里 网密度如下表：
比例尺
方里网密度
经纬网密度
1∶1万
10×10cm
经差1′15″，纬差1′15″
1∶2.5万
10×10cm
经差3′45″，纬差2′30″
1∶5万
10×10cm
经差7′30″，纬差5′
1∶10万
10×10cm
经差15′，纬差10′
1∶20万
10×10cm
经差15′，纬差10′
1∶25万
10×10cm
经差15′，纬差10′
1∶50万
10×10cm
经差30′，纬差20′
＜1∶50万
≥1∶200万
不绘
经差1°，纬差1°
＜1∶200万
≥1∶350万
不绘
经差2°，纬差2°
＜1∶350万
≥1∶500万
不绘
经差5°，纬差5°
7要求投影计算软件达到：输入相应数据，能自动生成符合设计要求的制图网(经纬 网或方里网)，并确保其正确无误。
8要求计算机制图软件，不仅要能解决投影计算，建立制图网的问题，而且要拥有方便快捷的不同投影地图资料或数字化资料的投影转化功能。例如，新图的设计投影为园柱投影( 经纬网为矩形，经线和纬线为互相垂直的两组平行直线)。而所用的资料为园锥投影(经纬网 近似梯形，纬线为弧线，经线为交于一点的直线)，计算机制图软件要在保证设计投影经纬 网格的四个交点与相应地区资料图同一网格的四个交点吻合的前提下，能快速实现网格内的 所有地图要素均匀变形完成投影转换。
9经纬网、方里网及其注记，彩色图上，一般用兰(100%)色表示，可选色为钢灰(黑15%)、黑(100%)。
