空调常见水阀介绍.ppt

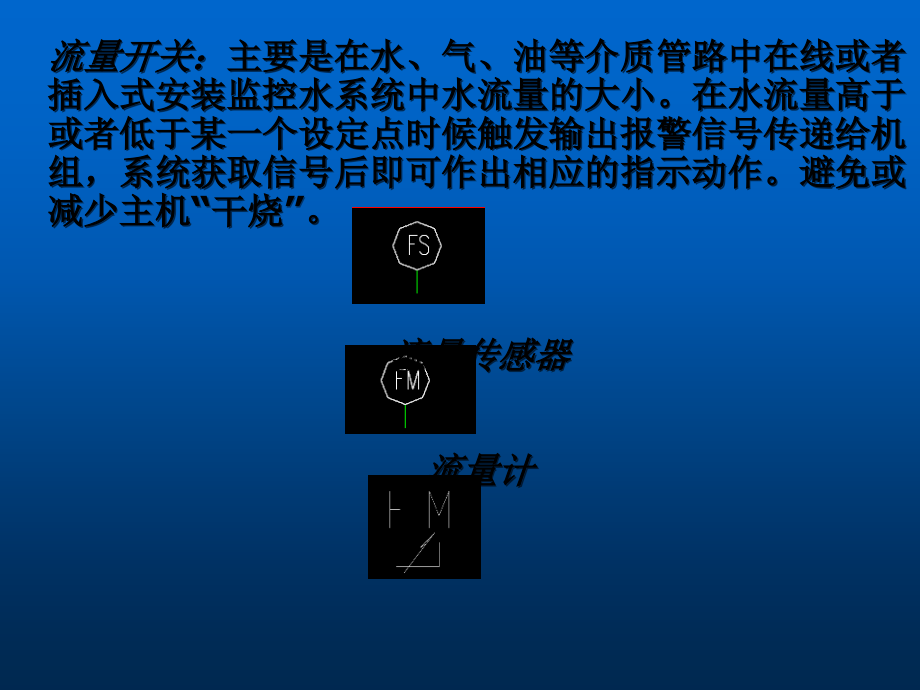

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,空调常见水阀介绍,Fiona 2015.12,厦门,流量开关：,主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设定点时候触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作。避免或减少主机“干烧”。,流量传感器,流量计,温度计,电动碟阀：电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀，控制阀和止回阀。附带手动控制装置，一旦出现电源故障，可以临时用手动操作，不至于影响使用。,压力表,碟阀：是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制,碟阀,：,又叫,翻板阀,，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀区别：,电动二通阀：电动二通阀由温度传感器，比例积分温度控制器和电动调节阀组成送风温度控制系统，安装在送风管道的温度传感器，把检测到的温度信号传送至温度控制器，由温度控制器将温度传感器的检测值与设定值不断比较，同时不断地输出信号，控制电动调节阀的开度连接可调，最终使温度传感器测量的环境温度保持在设定的温度范围内。,电动阀：是用电动执行器控制阀门，从而实现阀门的开和关。其可分为上下两部分，上半部分为,电动执行器,，下半部分为阀门,止回阀：依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，,Y,型过滤器,：通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可。,管道盲板,：,是一种可拆卸的密封装置。,安全阀,：,启闭件受外力作用下处于常闭状态，当设备或,管道,内的,介质,压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于,自动阀,类，主要用于,锅炉,、,压力,容器和,管道,上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。,截止阀,：,闭合原理是，依靠阀杠压力，使阀瓣密封面与,阀座,密封面紧密贴合，阻止介质流通。由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中,低压,，而且适用于高压。,闸阀,：,是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关。,区别：,闸阀对流体的流动阻力小，普通闸阀的流动阻力系数约为,0.080.12,，开启关闭力小，介质可以两个方向流动。普通截止阀的阻力系数约为,3.54.,流量不一样，闸阀要求全开，截止阀不是的。闸阀没有进出口方向要求，截止阀有规定进口和出口！,闸阀：阀体内有一平板与介质流动方向垂直，平板升降实现开闭。,特点：密闭性好，,流体阻力,小，开闭力较小，用途广泛，也有一定调节流量性能，一般适用于大口径的官道上。,球阀：利用一个中间开孔的球体作阀芯，靠旋转球体来控制发的开启和关闭。,特点：结构较于闸阀简单，体积小，,流体阻力,小，可代替闸阀的作用。,碟阀：开闭件为一圆盘形、绕阀体内一固定轴旋转的阀门。,特点：结构简单，外形尺寸小，重量轻，适合制作较大直径的阀。由于密封结构及材料尚有问题，所以只是用于低压，用于输送水、空气、煤气等介质,平衡阀,：,由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡。,自力式压差控制阀：不需外来能源依靠被控介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量偏差恒定用户进出口压差，有助于稳定系统运行，特别适用,分户计量,或自动控制系统中。,自动排气阀：一种安装在供暖或供水系统上具有自动放气功能的阀门。,波纹补偿器：属于一种补偿,元件,。利用其工作主体,波纹管,的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。,
