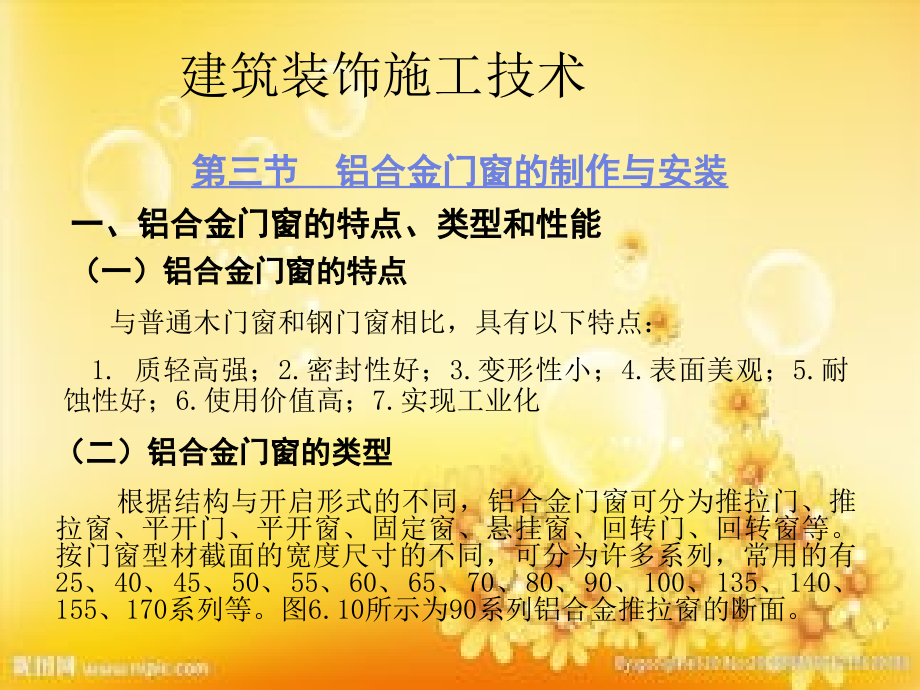

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,建筑装饰施工技术,第三节 铝合金门窗的制作与安装,一、铝合金门窗的特点、类型和性能,（一）铝合金门窗的特点,与普通木门窗和钢门窗相比，具有以下特点：,1.质轻高强；2.密封性好；3.变形性小；4.表面美观；5.耐蚀性好；6.使用价值高；7.实现工业化,（二）铝合金门窗的类型,根据结构与开启形式的不同，铝合金门窗可分为推拉门、推拉窗、平开门、平开窗、固定窗、悬挂窗、回转门、回转窗等。按门窗型材截面的宽度尺寸的不同，可分为许多系列，常用的有25、40、45、50、55、60、65、70、80、90、100、135、140、155、170系列等。图6.10所示为90系列铝合金推拉窗的断面。,建筑装饰施工技术,图6.10 90系列铝合金推拉窗的断面,建筑装饰施工技术,（三）铝合金门窗的性能,铝合金门窗的性能主要包括：气密性、水密性、抗风压强度、保温性能和隔声性能等。,二、铝合金门窗的组成与制作,（一）铝合金门窗的组成,1.型材,铝合金型材是铝合金门窗的骨架，其质量如何关系到门窗的质量。除必须满足铝合金的元素组成外，型材的表面质量应满足下列要求：,（1）铝合金型材表面应当清洁，无裂纹、起皮和腐蚀现象，在铝合金的装饰面上不允许有气泡。,建筑装饰施工技术,（2）普通精度型材装饰面上碰伤、擦伤和划伤，其深度不得超过0.2,mm；,由模具造成的纵向挤压痕深度不得超过0.1,mm。,对于高精度型材的表面缺陷深度，装饰面应不大于0.1,mm，,非装饰面应不大于0.25,mm。,（3）型材经过表面处理后，其表面应有一层氧化膜保护层。在一般情况下，氧化膜厚度应不小于20,m，,并应色泽均匀一致。,2.密封材料,铝合金门窗安装密封材料品种很多，其特性和用途也各不相同。铝合金门窗安装密封材料品种、特性和用途，如表6.7所示。,建筑装饰施工技术,品,种,特,性,与,用,途,聚氯酯密封膏,高档密封膏，变形能力为,25%,，适用于,25%,接缝变形位移部位的密度。,聚硫密封膏，,高档密封膏，变形能力为,25%,，适用于,25%,接缝变形位移部位的密度。寿命可达,10,年以上,硅酮密封膏，,高档密封膏、性能全面、变形能力达,50%,，高强度、耐高温（,-54260,）,水膨胀密封膏，,遇水后膨胀将缝隙填满,密封垫,用于门窗框与外墙板接缝密封,膨胀防火密封件,主要用于防火门、遇火后可膨胀密封其缝隙,底衬泡沫条,和密封胶配套使用、在缝隙中能随密封胶变形而变形,防污纸质胶带纸,用于保护门窗料表面，防止表面污染,表6.7 铝合金门窗安装密封材料,建筑装饰施工技术,3.五金配件,五金配件是组装铝合金门窗不可缺少的部件，也是实现门窗使用功能的重要组成。铝合金门窗的配件，如表6.8所示。,品,名,用,途,门锁（双头通用门锁）,配有暗藏式弹子锁，可以内外启闭，适用于铝合金平开门,勾锁（推拉门锁）,有单面和双面两种，可做推拉门、窗的拉手和锁闭器使用,暗掖锁,适用于双扇铝合金地弹簧门,滚轮（滑轮）,适用于推拉门窗（,70,、,90,、,55,系列）,滑撑铰链,能保持窗扇在,060,或,090,开启位置自行定位,执,手,铝合金平开窗执手,适用于平开窗，上悬式铝合金窗开启和闭锁,联动执手,适用于密闭型平开窗的启闭，在窗上下两处联动扣紧,推拉窗执手（半月形执手）,有左右两种形式，适用于推拉窗的启闭,地弹簧,装于铝合金门下部，铝合金门可以缓速自动闭门，也可在一定开启角度位置定位,表6.8 铝合金门窗五金配件,建筑装饰施工技术,（二）铝合金门的制作与组装,其工艺主要包括：选料断料钻孔组装保护或包装。,1.料具的准备,（1）材料的准备,主要准备制作铝合金门的所有型材、配件等，如铝合金型材、门锁、滑轮、不锈钢、螺钉、铝制拉铆钉、连接铁板、地弹簧、玻璃尼龙毛刷、压条、橡皮条、玻璃胶、木楔子等。,（2）工具的准备,主要准备制作和安装中所用的工具，如曲线刷、切割机、手电锯、扳手、半步扳手、角尺、吊线锤、打胶筒、锤子、水平尺、玻璃吸盘等。,建筑装饰施工技术,2.门扇的制作,（1）选料与下料,在进行选料与下料时，应当注意以下几个问题：,选料时要充分考虑到铝合金型材的表面色彩、壁的厚度等因素，以保证符合设计要求的刚度、强度和装饰性。,每一种铝合金型材都有其特点和使用部位，如推拉、开启、自动门等所用的型材规格是不相同的。在确认材料规格及其使用部位后，要按设计的尺寸进行下料。,建筑装饰施工技术,在一般建筑装饰工程中，铝合金门窗无详图设计，仅仅给出洞口尺寸和门扇划分尺寸。在门扇下料时，要注意在门洞口尺寸中减去安装缝、门框尺寸。要先计算，画简图，然后再按图下料。,切割时，切割机安装合金锯片，严格按下料尺寸切割。,（,2,）门扇的组装,在组装门扇时，应当按照以下工序进行：,竖梃钻孔。门扇节点固定。锁孔和拉手安装。,建筑装饰施工技术,3.门框的制作,（1）选料与下料,（2）门框钻孔组装,（3）设置连接件,4.铝合金门的安装,铝合金门的安装，主要包括：安框塞缝装扇装玻璃打胶清理工序。,5.安装拉手,安装铝合金的关键是主要保持上、下两个转动部分在同一轴线上。,建筑装饰施工技术,（三）铝合金窗的制作与组装,装饰工程中，使用铝合金型材制作窗较为普遍。目前，常用的铝型材有90系列推拉窗铝材和38系列平开窗铝材。,1.组成材料,铝合金窗主要分为推拉窗和平开窗两类。所使用的铝合金型材规格完全不同，所采用的五金配件也完全不同。,（1）推拉窗的组成材料,推拉窗由窗框、窗扇、五金件、连接件、玻璃和密封材料组成。,建筑装饰施工技术,窗框由上滑道、下滑道和两侧边封所组成，这三部分均为铝合金型材。,窗扇由上横、下横、边框和带钩的边框组成，这四部分均为铝合金型材，另外在密封边上有毛条。,五金件主要包括装于窗扇下横之中的导轨滚轮，装于窗扇边框上的窗扇钩锁。,连接件主要用于窗框与窗扇的连接，有厚度2,mm,的铝角型材及,M4,15,的自攻螺丝。,窗扇玻璃通常用5,mm,厚的茶色玻璃、普通透明玻璃等，一般古铜色铝合金型材配茶色玻璃，银白色铝合金型材配透明玻璃、宝石蓝和海水绿玻璃。,窗扇与玻璃的密封材料有塔形橡胶封条和玻璃胶两种。,建筑装饰施工技术,（2）平开窗的组成材料,平开窗所组成材料与推拉窗大同小异。,窗框：用于窗框四周的框边型铝合金型材，用于窗框中间的工字型窗料型材。,窗扇：有窗扇框料、玻璃压条以及密封玻璃用的橡胶压条。,五金件：平开窗常用的五金件主要有窗扇拉手、风撑和窗扇扣紧件。,连接件：窗框与窗扇的连接件有2,mm,厚的铝角型材，以及,M4,15,的自攻螺钉。,玻璃：窗扇通常采用5,mm,厚的玻璃。,建筑装饰施工技术,2.施工机具,铝合金窗的制作与安装所用的施工机具，主要有：铝合金切割机、手电钻、,8,圆锉刀、,R20,半圆锉刀、十字螺丝刀、划针、铁脚圆规、钢尺和铁角尺等。,3.施工准备,铝合金窗施工前的主要准备工作有：检查复核窗的尺寸、样式和数量检查铝合金型材的规格与数量检查铝合金窗五金件的规格与数量。,4.推拉窗的制作与安装,推拉窗有带上窗及不带上窗之分。下面以带上窗的铝合金推拉窗为例，介绍其制作方法。,建筑装饰施工技术,（1）按图下料,下料是铝合金窗制作的第一道工序，也是非常重要、最关键的工序。,（2）连接组装,1)上窗连接组装。上窗部分的扁方管型材，通常采用铝角码和自攻螺钉进行连接如图6.11所示。,两条扁方管在用铝角码固定连接时，应先用一小截同规格的扁方管做模子，长20,mm,左右。在横向扁方管上要衔接的部位用模子定好位，将角码放在模子内并用手捏紧，用手电钻将角码与横向扁方管一并钻孔，再用自攻螺丝或抽芯铝铆钉固定，如图6.12所示。,建筑装饰施工技术,图6.11 窗扁方管连接,图6.12 安装前的钻孔方法,1.角码；2.模子；3.横向扁方管,建筑装饰施工技术,2）窗框连接：首先测量出在上滑道上面两条固紧槽孔距侧边的距离和高低位置尺寸，然后按这个尺寸在窗框边封上部衔接处划线打孔，孔径在,5mm,左右。钻好孔后，用专用的碰口胶垫，放在边封的槽口内，再将,M4,35mm,的自攻螺丝，穿过边封上打出的孔和碰口胶垫上的孔，旋进下滑道下面的固紧槽孔内，如图6.13所示。,按同样的方法先测量出下划道下面的固紧槽孔距、侧边距离和其距上边的高低位置尺寸。然后按这三个尺寸在窗框边封下部衔接处划线打孔，孔径在,5mm,左右。钻好孔后，用专用的碰口胶垫，放在边封的槽口内，再将,M4,35mm,的自攻螺丝，穿过边封上打出的孔和碰口胶垫上的孔，旋进下滑道下面的固紧槽孔内，如图6.14所示。,建筑装饰施工技术,图6.13 窗框下滑部分的连接安装,1.上滑道；2.边封；3.碰口胶垫；4.上滑道上的固紧槽；5.自攻螺钉,图6.14 窗框下滑部分的连接安装,1.下滑道的滑轨；2.下滑道的固紧槽孔,建筑装饰施工技术,3）窗扇的连接：窗扇的连接分为5个步骤。,在连接装拼窗扇前，要先在窗框的边框和带钩边框上、下两端处进行切口处理，以便将上、下横档插入其切口内进行固定。上端开切长51,mm，,下端开切长76.5,mm，,如图6.15所示。,图6.15 窗扇的连接,建筑装饰施工技术,在下横档的底槽中安装滑轮，每条下横档的两端各装一只滑轮。,在窗扇边框和带钩边框与下横档衔接端划线打孔。窗扇下横档与窗扇边框的连接如图6.16所示。,需要说明，旋转滑轮上的调节螺丝，不仅能改变滑轮从下横档中外伸的高低尺寸，而且也能改变下横档内两个滑轮之间的距离。,安装上横档角码和窗扇钩锁。其安装方式如图6.17所示。注意所打的孔一定要与自攻螺丝相配。,建筑装饰施工技术,图6.16 窗扇下横档安装,1.调节滑轮；2.固定孔；3.半圆槽；4.调节螺丝；5.滑轮固定螺丝；6.下横档；7.边框,图6.17 窗扇下横档安装,1.上横档；2.角码；3.窗扇边框；4.窗锁洞,建筑装饰施工技术,上密封毛条及安装窗扇玻璃。窗扇上的密封毛条有两种：一种是长毛条，另一种是短毛条。长毛条装于上横档顶边的槽内和下横档底边的槽内，而短毛条是装于带钩边框的钩部槽内。,在安装窗扇玻璃时，要先检查复核玻璃的尺寸。通常，玻璃尺寸长宽方向均比窗扇内侧长宽尺寸大25,mm。,然后，从窗扇一侧将玻璃装入窗扇内侧的槽内，并紧固连接好边框，其安装方法如图6.18所示。,最后，在玻璃与窗扇槽之间用塔形橡胶条或玻璃胶进行密封如图6.19所示。,建筑装饰施工技术,图6.18 安装窗扇玻璃,图6.19 玻璃与窗扇槽的密封,建筑装饰施工技术,4)上窗与窗框的组装。先切两小块12,mm,的厘米板，将其放在窗框上滑的顶面，再将口字形上窗框放在上滑道的顶面，并将两者前后左右的边对正。然后，从上滑道向下打孔，把两者一并钻通，用自攻螺丝将上滑道与上窗框扁方管连接起来，如图6.20所示。,图6.20 上窗与窗框的连接,1.上滑道；2.上窗扁方管；3.自攻螺丝；4.木垫块,建筑装饰施工技术,（3）推拉窗的安装,推拉窗常安装于砖墙中，一般是先将窗框部分安装固定在砖墙洞内，再安装窗扇与上窗玻璃。,1)窗框与砖墙安装。砖墙的洞口先用水泥修平整，窗洞尺寸要比铝合金窗框尺寸稍大些，一般四周各边均大25-35,mm。,在铝合金窗框安装角码或木块，每条边上各安装两个，角码需要用水泥钉钉固在窗洞墙内，如图6.21所示。,图6.21 窗框与砖墙的连接安装,建筑装饰施工技术,2)窗扇的安装。,3)上窗玻璃安装。,4)窗钩锁挂钩的安装。窗钩锁的挂钩安装于窗框的边封凹槽内，如图6.22所示。,图6.22 窗锁钩的安装位置,建筑装饰施工技术,5.平开窗的制作与安装,平开窗主要由窗框和窗扇组成。平开窗根据需要也可以制成单扇、双扇、带上窗单扇、带上窗双扇、带顶窗单扇和带顶窗双扇等六种形式。下面以带顶双扇平开窗为例介绍其制作方法。,（1）窗框的制作,平开窗的上窗边框是直接取之于窗边框，故上窗边框和窗框为同一框料，在整个窗边上部适当位置（大约1.0,m,左右），横加一条窗工字料，即构成上窗的框架，而横窗工字料以下部位，就构成了平开窗的窗框。,1)按图下料：,建筑装饰施工技术,2)窗框连接：,横窗工字料之间的连接，采用榫接方法。榫接方法有两种：一种是平榫肩方式，另一种是斜角榫肩方式。如图6.23所示。,横窗工字料与竖窗工字料连接前，先在横窗工字料的长度中间处开一个长条形榫眼孔，其长度为20,mm,左右，宽度略大于工字料的壁厚。如果是斜角榫肩结合需在榫眼所对的工字料上横档和下横档的一侧开裁出90,角的缺口，如图6.23所示。,图6.23 横竖窗工字的连接,建筑装饰施工技术,竖窗工字料的端头应先裁出凸字形榫头，榫头长度为8-10,mm,左右，宽度比榫眼长度大0.5-1.0,mm，,并在凸字榫头两侧倒出一点斜口，在榫头顶端中间开一个5,mm,深的槽口，如图6.24所示。,然后，再裁切出与横窗工字料上相对的榫肩部分，并用细锉将榫肩部分修平整。需要注意的是，榫头、榫眼、榫肩这三者间的尺寸应准确，加工要细致。,图6.24 竖窗工字料凸字形榫头做法,建筑装饰施工技术,（2）平开窗扇的制作,制作平开窗扇的型材有三种：窗扇框、窗玻璃压条和连接铝角。,1)按图下料：,2)窗扇连接：连接时的铝角安装方法有两种：一种是自攻螺丝固定法；另一种是撞角法。其具体方法与窗框铝角安装方法相同。,（3）安装固定窗框,1)安装平开窗的砖墙窗洞，首先用水泥浆修平，窗洞尺寸大于铝合金平开窗框30,mm,左右。然后，在铝合金平开窗框的四周安装镀锌锚固板，每边至少两边，应根据其长度和宽度确定。,建筑装饰施工技术,2)对装入窗洞中的铝合金窗框，进行水平度和垂直度的校正，并用木楔块把窗框临时固紧在墙的窗洞中，再用水泥钉将锚固板固定在窗洞的墙边，如图6.25所示。,3)铝合金窗框边贴好保护胶带纸，然后再进行周边水泥浆塞口和修平，待水泥浆固结后再撕去保护胶带纸。,图6.25 平开窗框与墙身的固定,建筑装饰施工技术,（4）平开窗的组装,1)上窗安装：,2)装执手和风撑基座：风撑有90,和60,两种规格。,3)窗扇与风撑连接：窗扇与风撑连接有两点：一处是与风撑的小滑块，一处是风撑的支杆。窗扇的开启位置如图6.26所示。,4)装拉手及玻璃：,图6.26 窗扇与风撑的连接安装,建筑装饰施工技术,三、铝合金门窗的质量要求及验收标准,根据国家标准建筑装饰装修工程质量验收规范（,GB50210-2001）,对金属门窗安装工程的质量验收规定：,铝合金门窗局部擦伤、划伤分级控制如表6.9所示，门窗框允许尺寸偏差如表6.10所示，门窗框、扇装配间隙允许偏差如表6.11所示，门窗洞口尺寸如表6.12所示，铝合金门窗安装质量要求及检验方法如表6.13所示，金属门窗安装工程质量验收标准如表6.14所示，铝合金门窗安装的允许偏差和检查方法如表6.15所示。,建筑装饰施工技术,等级,项目,优等品,一等品,合格品,擦伤、划伤深度,不大于氧化膜厚度,不大于氧化膜厚度,2,倍,不大于氧化膜厚度,3,倍,擦伤总面积（,mm,2,）,500,1000,1500,划伤总长度（,mm,）,100,150,150,擦伤或划伤处数,2,4,6,表6.9 铝合金门窗局部擦伤、划伤分级控制表,建筑装饰施工技术,表6.10 门窗框允许尺寸偏差（单位：,mm）,等级,项目,尺寸,优等品,一等品,合格品,门窗框槽口宽度,高度允许偏差,2000,1.0,1.5,2.0,2000,1.5,2.0,2.5,门窗框槽口对边,尺寸偏差,2000,1.5,2.0,2.5,2000,2.5,3.0,3.5,门窗框槽口对角线,尺寸偏差,3000,1.5,2.0,2.5,3000,2.5,3.0,3.5,建筑装饰施工技术,等,级,项,目,优等品,一等品,合格品,门窗框、扇各相邻构件同一平面高低差,0.3,0.4,0.5,门窗框、扇与各相邻构件装配间隙,0.3,0.5,门窗框与扇、扇与扇竖向缝隙偏差,10,表6.11 门窗框、扇装配间隙允许偏差（单位：,mm）,注：*用于铝合金地弹簧门。,墙面装饰类型,宽,度,高,度,一般粉刷面,门窗框宽度,50,窗框高度,50,门框高度,25,玻璃马赛克贴面,60,60,30,大理石贴面,80,80,40,表6.12 门窗洞口尺寸 (单位,mm）,建筑装饰施工技术,序号,项目,质量等级,质,量,要,求,检验方法,1,平开门扇窗,合格,关闭严密，间隙基本均匀，开关灵活,观察和开闭检查,优良,关闭严密，间隙均匀，开关灵活,2,推拉门扇窗,合格,关闭严密，间隙基本均匀，扇与框搭接量不小于设计要求的,80%,观察和用深度尺检查,优良,关闭严密，间隙基本均匀，扇与框搭接量符合设计要求,3,弹簧门扇,合格,自动定位准确，开启角度为,90,3,，关闭时间在,315,s,范围之内,用秒表、角度尺检查,优良,自动定位准确，开启角度为,90,1.5,，关闭时间在,610,s,范围之内,4,门窗附件安装,合格,附件齐全，安装牢固，灵活适用，达到各自的功能,观察、手扳和尺量检查,优良,附件齐全，安装位置正确、牢固，灵活适用，达到各自的功能，端正美观,5,门窗框与墙体,间缝隙填嵌,合格,填嵌基本饱满密实，表面平整，填嵌材料、方法基本符合设计要求,观察检查,优良,填嵌基本饱满密实，表面平整、光滑、无裂缝，填嵌材料，方法基本符合设计要求,6,门窗外现,合格,表面洁净，无明显划痕、碰伤，基本无锈蚀；涂胶表面基本光滑，无气孔,观察检查,优良,表面洁净，无划痕、碰伤，无锈蚀、涂胶表面基本光滑、平整，厚度均匀，无气孔,7,密封质量,合格,关闭后各配合处无明显缝隙，不透气、透光,观察检查,优良,关闭后各配合处无缝隙，不透气、透光,表6.13 铝合金门窗安装质量要求及检验方法,建筑装饰施工技术,项目,项次,质,量,要,求,检,验,方,法,主控,项目,1,金属门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚，均应符合设计要求；金属门窗的防腐处理及填嵌、密封处理应符合设计要求,观察；尺量检查；检查产品合格证书、性能检测报告、进场检收记录和复检报告；检查隐蔽工程验收记录,2,金属门窗框和副框的安装必须牢固；预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求,手扳检查；检查隐蔽工程验收记录,3,金属门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒翘；推拉门窗扇必须有防止脱落措施,观察；开启和关闭检查；手扳检查,4,金属门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求,观察；开启和关闭检查；手扳检查,表6.14 金属门窗安装工程质量验收标准,建筑装饰施工技术,一般,项目,5,金属门窗表面应清洁、平整、光滑、色泽一致，无锈蚀；大面应无划痕、碰伤；漆膜或保护层应连续,观察检查,6,铝合金门窗的推拉门窗扇开关力，应,100,N,用弹簧秤检查,7,金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶进行密封；密封胶表面应光滑、顺直，无裂纹,观察；轻敲门窗框检查；检查隐蔽工程验收记录,8,金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得有脱槽现象,观察；开启和关闭检查,9,有排水孔的金属门窗，排水孔应畅通，位置和数量应符合设计要求,观察检查,注：1.本表根据建筑装饰装修工程质量验收规范（,GB50210-2001）,有关规定的条文编制。,2.本表金属门窗工程质量验收标准，同时适用于铝合金门窗、普通钢门窗、涂色镀锌钢板门窗等金属门窗安装工程的质量验收。,3.本表所列,“,一般项目,”,，也包括表6.15中所列允许偏差项目。,续上表,建筑装饰施工技术,第四节 塑料门窗的施工,一、塑料门窗材料质量要求,（一）塑料异型材及密封条,塑料门窗采用的塑料异型材、密封条等原材料，应符合现行的国家标准门窗框用聚氯乙烯型材（,GB8814）,和塑料门窗用密封条（,GB12002）,的有关规定。,（二）塑料门窗配套件,塑料门窗采用的紧固件、五金件、增强型钢、金属衬板及固定片等，应符合以下要求：,（1）紧固件、五金件、增强型钢、金属衬板及固定片等，应进行表面防腐处理。,建筑装饰施工技术,（2）紧固件的镀层金属及其厚度，应符合国家标准螺纹紧固件电镀层（,GB5269）,的有关规定；紧固件的尺寸、螺纹、公差、十字槽及机械性能等技术条件，应符合国家标准十字槽盘头自攻螺钉（,GB845）、,十字槽沉头自攻螺钉（,GB846）,的有关规定。,（3）五金件的型号、规格和性能，均应符合国家现行标准的有关规定；滑撑铰链不得使用铝合金材料。,（4）全防腐型塑料门窗，应采用相应的防腐型五金件及紧固件。,（5）固定片的厚度应1.5,mm，,最小宽度应15,mm，,其材质应采用,Q235-A,冷轧钢板，其表面应进行镀锌处理。,建筑装饰施工技术,（6）组合窗及连窗门的拼樘料，应采用与其内腔紧密吻合的增强型钢作为内衬，型钢两端应比拼樘长出10-15,mm。,外窗的拼樘料截面尺寸及型钢形状、壁厚，应能使组合窗承受瞬时风压值。,（三）玻璃及玻璃垫块,塑料门窗所用的玻璃及玻璃垫块的质量，应符合以下规定：,（1）玻璃的品种、规格及质量，应符合国家现行产品标准的规定，并应有产品出厂合格证，中空玻璃应有检测报告。,建筑装饰施工技术,（2）玻璃的安装尺寸，应比相应的框、扇（梃）内口尺寸小4-6,mm，,以便于安装并确保阳光照射膨胀不开裂。,（3）玻璃垫块应选用邵氏硬度为70-90（,A）,的硬橡胶或塑料，不得使用硫化再生橡胶、木片或其他吸水性材料；其长度宜为80-150,mm，,厚度应按框、扇（梃）与玻璃的间隙确定，一般宜为2-6,mm。,（四）门窗洞口框墙间隙密封材料,（五）材料的相容性,建筑装饰施工技术,二、塑料门窗的安装施工,（一）塑料门窗的制作,（二）安装施工准备工作,1.安装材料,（1）塑料门窗：框、窗多为工厂制作的成品，并有齐全的五金配件。,（2）其他材料：主要有木螺丝、平头机螺丝、塑料胀管螺丝、自攻螺钉、钢钉、木楔、密封条、密封膏、抹布等。,2.安装机具,塑料门窗在安装时所用的主要机具有：冲击钻、射钉枪、螺丝刀、锤子、吊线锤、钢尺、灰线包等。,建筑装饰施工技术,3.现场准备,（1）门窗洞口质量检查。若无具体的设计要求，一般应满足下列规定：门洞口宽度为门框宽加50,mm，,门洞口高度为门框高加20,mm；,窗洞口宽度为窗框宽加40,mm，,窗洞口高度为窗框高加40,mm。,门窗洞口尺寸的允许偏差值为：洞口表面平整度允许偏差3,mm；,洞口正、侧面垂直度允许偏差3,mm；,洞口对角线允许偏差3,mm。,（2）,检查洞口的位置、标高与设计要求是相符合。,（3）检查洞口内预埋木砖的位置、数量是否准确。,（4）按设计要求弹好门窗安装位置线，并根据需要准备好安装用的脚手架。,建筑装饰施工技术,（三）塑料门窗的安装方法,塑料门窗安装施工工艺流程为：门窗洞口处理找规矩弹线安装连接件塑料门窗安装门窗四周嵌缝安装五金配件清理。其主要的施工要点如下：,1.门窗框与墙体的连接,（1）连接件法,连接件法的做法是：先将塑料门窗放入门窗洞口内，找平对中后用木楔临时固定。然后，将固定在门窗框型材靠墙一面的锚固铁件用螺钉或膨胀螺钉固定在墙上，如图6.27所示。,图6.27 框墙间连接件固定法,建筑装饰施工技术,（2）直接固定法,在砌筑墙体时，先将木砖预埋于门窗洞口设计位置处，当塑料门窗安入洞口并定位后，用木螺钉直接穿过门窗框与预埋木砖进行连接，从而将门窗框直接固定于墙体上，如图6.28所示。,图6.28 框墙间直接固定法,建筑装饰施工技术,（3）假框法,先在门窗洞口内安装一个与塑料门窗框配套的镀锌铁皮金属框，或者当木门窗换成塑料门窗时，将原来的木门窗框保留不动，待抹灰装饰完成后，再将塑料门窗框直接固定在原来框上，最后再用盖口条对接缝及边缘部分进行装饰，如图6.29所示。,图6.29 框墙间假框固定法,建筑装饰施工技术,2.连接点位置的确定,在确定塑料门窗框与墙体之间的连接点的位置和数量时，应主要从力的传递和,PVC,窗的伸缩变形需要两个方面来考虑，如图6.30所示。,图6.30 框墙连接点布置图,建筑装饰施工技术,（1）在确定连接点的位置时，首先应考虑能使门窗扇通过合页作用于门窗框的力，尽可能直接传递给墙体。,（2）在确定连接点的数量时，必须考虑防止塑料门窗在温度应力、风压及其他静荷载作用下可能产生的变形。,（3）连接点的位置和数量，还必须适应塑料门窗变形较大的特点，保证在塑料门窗与墙体之间微小的位移，不致于影响门窗的使用功能及连接本身。,（4）在合页的位置应设连接点，相邻两个连接点的距离不应大于700,mm。,在横档或竖框的地方不宜设连接点，相邻的连接点应在距其150,mm,处。,建筑装饰施工技术,3.框与墙间缝隙的处理,（1）由于塑料的膨胀系数较大，所以要求塑料门窗与墙体间应留出一定宽度的缝隙，以适应塑料伸缩变形。,（2）框与墙间的缝隙宽度，可根据总跨度、膨胀系数、年最大温差计算出最大膨胀量，再乘以要求的安全系数求得，一般可取10-20,mm。,（3）,框与墙间的缝隙，应用泡沫塑料条或油毡卷条填塞，填塞不宜过紧，以免框架发生变形。门窗框四周的内外接缝缝隙应用密封材料嵌填严密，也可用硅橡胶嵌缝条，但不能采用嵌填水泥砂浆的做法。,建筑装饰施工技术,（4）不论采用何种填缝方法，均要做到以下两点：,1)嵌填封缝材料应当能承受墙体与框间的相对运动，并且保持其密封性能，雨水不能由嵌填封缝材料处渗入。,2)嵌填封缝材料不应对塑料门窗有腐蚀、软化作用，尤其是沥青类材料对塑料有不利作用，不宜采用。,（5）嵌填密封完成后，则可进行墙面抹灰。当工程有较高要求时，最后还需加装塑料盖口条。,4.五金配件的安装,5.安装完毕后的清洁,建筑装饰施工技术,三、塑料门窗安装质量要求及验收标准,（一）门窗的外观、外形尺寸、装配质量及力学性能等，应符合国家标准和行业标准的有关规定。,（1）塑料门窗基本尺寸公差和精度，见表6.16、表6.17所示。,精度等级,高度和宽度的尺寸公差（,mm,）,900,9011500,15012000,2000,一,二,三,1.5,1.5,2,1.5,2,2.5,2,2.5,3,2.5,3,4,表6.16 塑料门窗高度和宽度的尺寸公差,注：1）检测量具为钢卷尺和钢直尺，在尺起始100,mm,内，尺面应有0.5,mm,最小分度刻线。,2）测量前应先从宽和高两端向内标出100,mm,间距，并做一记号，然后测量高或宽两端记号间距离，即为检测的实际尺寸。,建筑装饰施工技术,精度等级,对角线尺寸公差（,mm,）,1000,10012000,2000,一,二,三,2.0,3.0,3.5,3.0,3.5,4.0,4.0,5.0,6.0,表6.17 塑料门窗对角线尺寸公差,（2）塑料门窗的物理性能分级见表6.18所示，保温性能及空气隔声性能分级见表6.19所示。,建筑装饰施工技术,类,别,等,级,性,能,指,标,抗风压性能,（,Pa,）,空气渗透性能,10,Pa,，,m,3,/,（,mh,）,雨水渗透性能,（,Pa,）,A,类,（高性能窗）,优等品（,A,1,级）,一等品（,A,2,级）,合格品（,A,3,级）,3500,3000,2500,0.5,0.5,1.0,400,350,350,B,类,（中性能窗）,优等品（,B,1,级）,一等品（,B,2,级）,合格品（,B,3,级）,2500,2000,2000,1.0,1.5,2.0,300,300,250,C,类,（低性能窗）,优等品（,C,1,级）,一等品（,C,2,级）,合格品（,C,3,级）,2000,1500,1000,2.0,2.5,3.0,200,150,100,表6.18 塑料门窗建筑物理性能分级,建筑装饰施工技术,等,级,传热系数,K,0,W/,（,m,3,K,）,2.00,2.00,且,3.00,3.00,且,4.00,4.00,且,5.00,传热阻,R,0,m,2,K/W,0.50,0.50,且,0.33,0.33,且,0.25,0.,25,且,0.20,空气声计权隔声量（,dB,）,35,（优等品）,30,（一等品）,25,（合格品）,表6.19 塑料门窗保温性能及空气隔声性能分级,（3）塑料门窗机械力学指标，见表6.20所示。,建筑装饰施工技术,项次,试验名称,门,指,标,窗,指,标,1,开关力,平开门扇平铰链,80,N,，,滑撑铰链的并关力,80,N,且,30,N,；,推拉门扇的开关力,100,N,平开窗扇平铰链,80,N,，,滑撑铰链的并关力,80,N,且,30,N,；,推拉窗扇的开关力,100,N,2,悬端吊重,在,500,N,力作用下，残余变形,2,mm,，,试件不损坏，保持使用功能,在,500,N,力作用下，残余变形,2,mm,，,试件不损坏，保持使用功能,3,翘曲,在,300,N,力作用下，允许有不影响使用的残余变形，试件不坏，保持使用功能,在,300,N,力作用下，允许有不影响使用的残余变形，试件不坏，保持使用功能,4,开关疲劳,开关速度为,1020,次,/,min,，,经不少于,1,万次开关，试件不损坏，压条不松脱，保持使用功能,开关速度为,15,次,/,min,，,经不少于,1,万次开关，试件及五金不损坏，其固定处及玻璃压条不松脱,5,大力关闭,经模拟,7,级风压连续开关,10,次，试件不损坏，保持使用功能,经模拟,7,级风压连续开关,10,次，试件不损坏，保持使用功能,6,窗撑,能支撑,200,N,力，不移位，连接处型材不破裂,7,软冲,冲击能量,1500,Ncm,，,正常,8,角强度,平均值,3000,N,，,最小值平均值的,70%,平均值,3000,N,，,最小值平均值的,70%,表6.20 塑料（塑钢）门窗机械力学性能基本指标,建筑装饰施工技术,（4）塑料门窗的耐候性：外门窗用型材人工老化应1000,h，,内门窗用型材人工老化应500,h。,老化后的外观及变色、褪色和强度，应符合表6.21中的规定。,项,次,名,称,技,术,要,求,1,2,3,外观,变色与褪色,冲击强度保留率,无气泡、裂纹等,不应超过,3,级灰度,简支梁冲击强度保留率,70%,（5）门窗的抗风压、空气渗透、雨水渗漏三项基本物理性能，应符合,JG/T3017PVC,塑料门、,JG/T3018PVC,塑料窗的分级规定及设计要求，并应附有相应等级的质量检测报告。若设计对保温、隔声性能提出要求，其性能既应符合设计要求，也应同时符合上述标准的规定，所有门窗产品应具有出厂合格证。,表6.21 塑料门窗老化后的外观及变色、褪色和冲击强度要求,建筑装饰施工技术,（二）塑料窗的构造尺寸,塑料窗的构造尺寸，应包括预留洞口与待安装窗框的间隙及墙体饰面材料的厚度，其间隙应符合表6.22中的规定。,墙体饰面层材料,洞口与窗框（或门边框）的间隙（,mm）,清水墙,墙体外饰面抹水泥砂浆或贴马赛克,墙体外饰面贴釉面瓷砖,墙体外饰面镶贴大理石或花岗石,10,1520,2025,4050,表6.22 洞口与窗框（或门边框）的间隙,注：窗下框与洞口的间隙，可根据设计要求选定。,建筑装饰施工技术,（三）塑料门的构造尺寸,（1）塑料门边框与洞口的间隙，应符合表5.22中的规定。,（2）无下框平开门门框的高度，应比洞口大10-15,mm；,带下框平开门或推拉门的门框高度，应比洞口高度小5-10,mm。,（四）塑料门窗表面及框扇结构质量,（1）塑料门窗表面，不应有影响外观质量的缺陷。,（2）塑料门窗不得有焊角开焊、型材断裂等损坏现象；框和扇的平整度、直角度和翘曲度以及装配间隙，应符合,JG/T3017PVC,塑料门、,JG/T3018PVC,塑料窗等标准的有关规定，不得有下垂和翘曲变形，以避免妨碍开关功能。,建筑装饰施工技术,（五）门窗五金配件及密封装设,门窗五金配件及密封装设，应符合下列要求：,（1）安装五金配件时，宜在其相应位置的型材内增设3,mm,厚的金属衬板。五金配件的安装位置、数量，均应符合国家标准的规定。,（2）密封条的装配，应均匀、牢固，其接口应粘结严密、无脱槽现象。,
