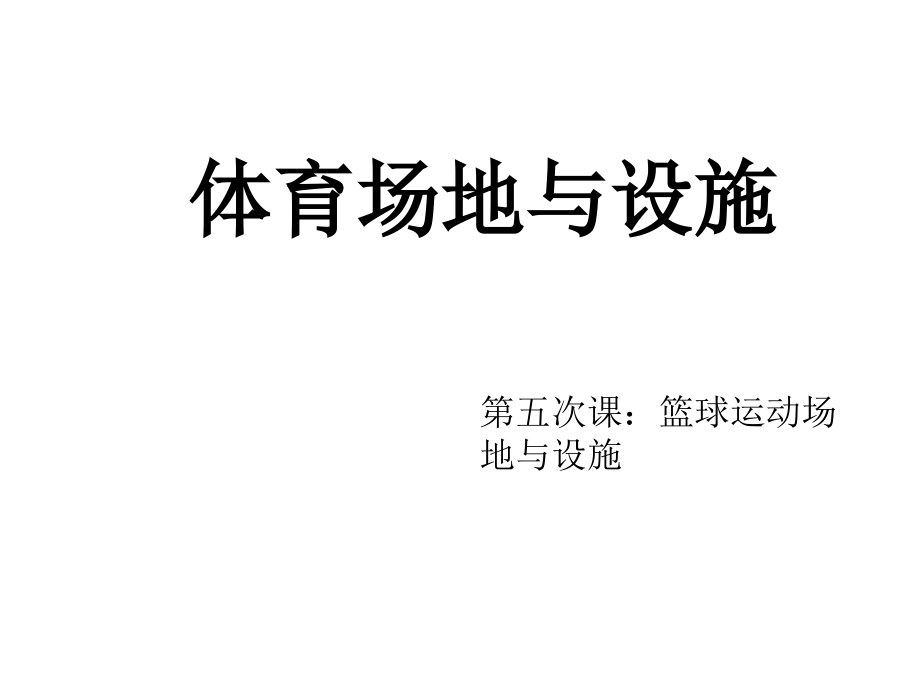

体育场地与设施05.ppt

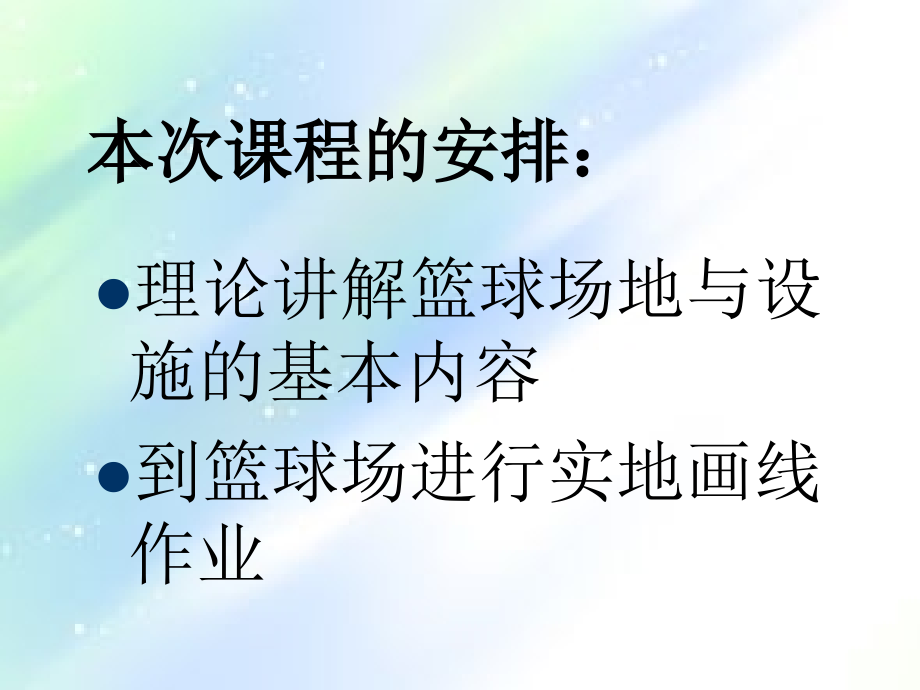

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,体育场地与设施,第五次课：篮球运动场地与设施,本次课程的安排：,理论讲解篮球场地与设施的基本内容,到篮球场进行实地画线作业,理论讲解主要的内容：,一、比赛场地的规格；,二、比赛场地的画法；,三、比赛器材的规格；,四、比赛场地的布置与要求。,一、比赛场地的规格,长、宽、高：,28m,、,15m,、,7m,【立体空间,】,28m,7m,15m,一、比赛场地的规格,球场的丈量从接线的內沿量起,28m,15m,球场各线均为,0.05,米,一、比赛场地的规格,各线条的名称：,端线,边线,中线,三分线弧,中圈,限制线,罚球线,一、比赛场地的规格,中线应向两侧边线外各延长,0.15,米,一、比赛场地的规格,中圈半径为,1.80,米（半径从圆周的外沿量起）,1.80m,一、比赛场地的规格,场地用材：,土质场地,一、比赛场地的规格,场地用材：,水泥场地,一、比赛场地的规格,场地用材：,沥青场地,一、比赛场地的规格,场地用材：,木质场地,二、比赛场地的画法,（一）纵轴线和横轴线,A,B,O,M,N,纵轴线,【,AB,=28m,】,横轴线,【,MN,=15m,】,中心点,二、比赛场地的画法,（二）边线、端线和中线,A,C,D,E,F,M,N,O,B,中线：,MN,=15m,边线：,CE,=,DF,=28m,端线：,CD,=,EF,=15m,二、比赛场地的画法,（三）场地内各区域的画法,1.,三分投篮区的画法,从端线中点內沿往场内,1.575,米作为圆心，半径为,6.75,米（包括线宽,0.05,米）画圆弧。,1.575m,二、比赛场地的画法,（三）场地内各区域的画法,2.,限制区和罚球区的画法,6.00m,1.80m,0.85m,0.30m,0.85m,1.75m,1.575m,5.80m,球场各线均为,0.05,米,0.40m,0.35m,所有分位线长度均为,10,厘米,二、比赛场地的画法,（三）场地内各区域的画法,2.,限制区和罚球区的画法,4.90m,1.80m,0.85m,0.40m,0.85m,1.75m,1.575m,5.80m,球场各线均为,0.05,米,所有分位线长度均为,10,厘米,三、比赛器材的规格,（一）篮球,（二）篮板,（三）球篮,（四）篮架,（五）比赛计时钟和暂停计时表,（六）执行,24,秒钟规则装置,（七）记录表,（八）信号器材,（九）数字牌,（十）犯规计数标志,（十一）全队犯规计数标志,（一）篮球,篮球是使用在篮球运动中的球类。篮球必须是正圆体，外皮一般使用皮、橡胶或合成物质等材质制成，重量约为,600,至,650,克，周长为,75,至,78,厘米。,结构,篮球由如下部件构成：,内胆：即球胆，篮球的最里层，由黑色橡胶制成。,缠丝：在球的内胆表面均匀缠绕着一条篮球专用尼龙丝。它对球胆形成一层保护层，但不是每种篮球都采用缠丝。也有的篮球使用纱布替代。,中胆：内胆和表皮之间的橡胶支撑结构。,表皮：分为真皮、橡胶、合成皮（超细强力纤维、,PU,、,PVC,等）三大类。,球嘴：对篮球充气时的通道。,气压要求,比赛用球球内,气压,的测量方法为：从球底部量起约,1.8,米的高度落到比赛场地上，其反弹高度，从球的顶部量起不得低于,1.2,米，或高于,1.4,米。,（二）篮板,两场篮板要用适宜的透明材料制成，它们是整块的，具有与,0.03,米,(3,厘米,),厚的硬木篮板相同的坚硬度。它们也可用,0.03,米,(3,厘米,),厚、漆成白色的硬木板制成。篮板的尺寸是：横宽,1.80,米，竖高,1.05,米，下沿距地面,2.90,米。篮板的前面要平整，并且：,(1),所有的线条画法如下：,a,、如果篮板是透明的，用白色；,b,、若不透明，用黑色；,c,、宽度为,0.05,米,(5,厘米,),。,(2),篮板边洞要按上述,(1),款用线条勾画出。,(3),在每块篮板的篮圈后面要按如下要求画出长方形：,a,、外沿尺寸为：横宽,0.59,米,(59,厘米,),，竖高,0.45,米,(45,厘米,)b,、长方形底边的上沿要与圈顶水平面,齐平,。,篮板要按如下要求牢固地安置：,(1),安置在,篮球场,的两端，与地面垂直，与端线平行；,(2),它们的中心要垂直地落在球场上，距离端线内沿中点,1.20,米的地方；,(3),篮板的支柱要距离端线外沿至少,2,米，为了使比赛,队员,看得清楚，其颜色要鲜明，并与端线后面的背景有明显的区别。,两块篮板上的包扎物要符合如下要求：,(1),对篮板的底部和边沿，包扎物要覆盖其底面和侧面，侧面包扎物距篮板底部最低为,0.35,米,(35,厘米,),；,(2),篮板底洞包扎物的最小厚度为,0.05,米,(5,厘米,),；,(3),篮板前、后面距底部最低,0.02,米,(2,厘米,),处要覆盖，包扎物的最小厚度为,0.02,米,(2,厘米,),。,（三）球篮,球篮，也叫篮球筐。,球篮包括栏圈和,篮网,。篮圈由坚实的,铁,料制造，内缘直径最少为,45,公分，最多为,45.7,公分，并漆成橘色。金属篮圈直径最小为,1.6,公分，最大为,2.0,公分。篮网,-,应为白色和红色，悬挂于篮圈上，其目的在使球入篮后能稍受阻力，篮网应有十二目以便悬挂在篮圈上，其长度最短为,40,公分，最长不得超过,45,公分。,篮板和篮架,（四）篮架,（五）比赛计时钟和暂停计时表,（六）执行,24,秒钟规则装置,（七）记录表,（九）数字牌,四、比赛场地的布置与要求,新版篮球场地：,本次课程理论部分结束,实训部分：纸上画图,实地画图,纸上画图作业：,1.,在作业本上画出插图,3-1,的篮球场地；,2.,新图的比例为,1:200,（图上,1,厘米等于实地,2,米）；,3.,新图必须标注出每条线的名称及规格。,
