碧桂园住宅小区工程施工组织设计方案.doc

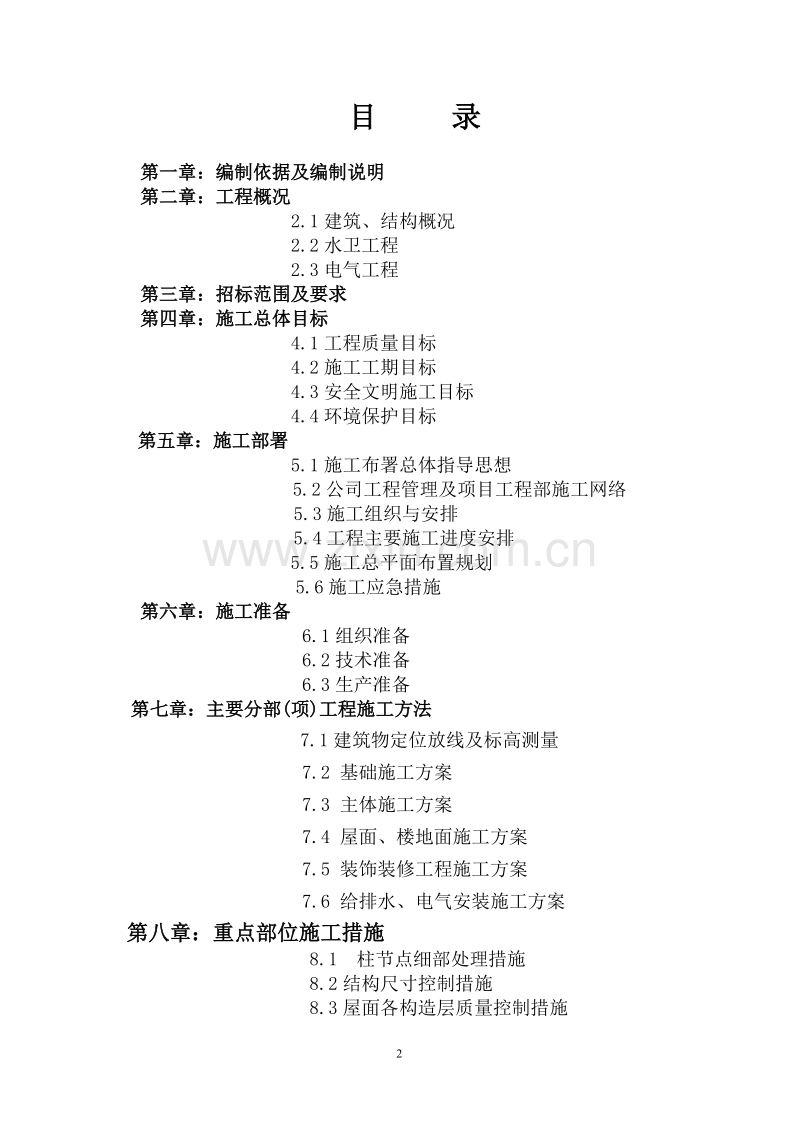

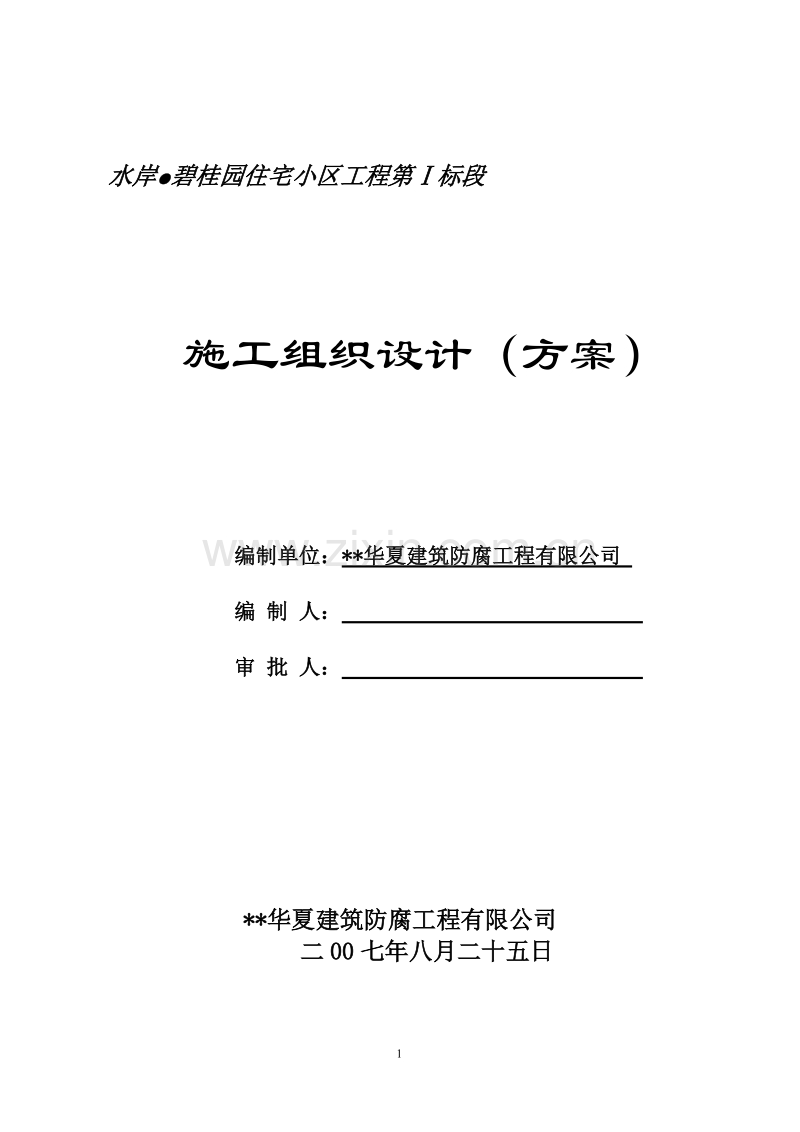

水岸碧桂园住宅小区工程第标段 施工组织设计（方案） 编制单位：*华夏建筑防腐工程有限公司 编 制 人： 审 批 人： *华夏建筑防腐工程有限公司二00七年八月二十五日目 录 第一章：编制依据及编制说明 第二章：工程概况 2.1建筑、结构概况 2.2水卫工程 2.3电气工程 第三章：招标范围及要求第四章：施工总体目标 4.1工程质量目标 4.2施工工期目标 4.3安全文明施工目标 4.4环境保护目标 第五章：施工部署 5.1施工布署总体指导思想 5.2公司工程管理及项目工程部施工网络5.3施工组织与安排5.4工程主要施工进度安排 5.5施工总平面布置规划5.6施工应急措施 第六章：施工准备6.1组织准备6.2技术准备6.3生产准备 第七章：主要分部(项)工程施工方法 7.1建筑物定位放线及标高测量 7.2 基础施工方案7.3 主体施工方案7.4 屋面、楼地面施工方案7.5 装饰装修工程施工方案7.6 给排水、电气安装施工方案第八章：重点部位施工措施8.1 柱节点细部处理措施8.2结构尺寸控制措施8.3屋面各构造层质量控制措施8.4现浇楼梯成型质量控制措施8.5施工缝的留设及处理措施8.6控制砼开裂的技术措施8.7保证抹灰面不开裂、不空鼓技术措施8.8 保证外墙面砖粘结牢固的技术措施 第九章：施工项目管理及项目配合9.1 施工项目管理9.2 施工协调配合第十章：技术质量保证措施10.1 质量保证体系10.2 施工质量保证措施第十一章：安全文明生产保证施工措施11.1 安全文明施工保证体系第十二章：施工工期保证措施 12.1明确工期进度控制方法与原则 12.2实现工期进度计划的动态控制 12.3制定保证工期的技术措施 12.4采取保证工期的管理与组织措施 第十三章：文明施工保证措施 13.1指导思想 13.2实施细则 13.3保证措施附：1、施工网络计划图及横道图 2、施工总平面布置图第一章 编制依据及说明1.编制依据1.1.“水岸碧桂园住宅小区工程”第标段施工的招标文件。1.2.设计图纸及所指有关国标、皖标（标准）图；1.3.国家有关工程建设法律、法规、政策、法令、规章1.4.国家有关工程建设现行强制性标准1.5.国家有关工程建设现行的技术标准、规范和规程；工程测量规范GB50026-93建筑工程施工质量验收统一标准GB50300-2001建筑地基与基础工程施工质量验收规范GB50202-2002混凝土结构工程施工质量验收规范 GB50204-2002砌体工程施工质量验收规范 GB50203-2002屋面工程质量验收规范 GB50207-2002地下防水工程质量验收规范GB50208-2002建筑地面工程施工质量验收规范 GB50209-2002建筑装饰装修工程质量验收规范 GB50210-2001建筑给水排水及采暖工程施工质量验收规范 GB50242-2002通风和空调工程质量验收规范GB50243-2002建筑内部装修设计防火规范GB50222-95屋面工程技术规范GB50345-2004钢筋机械连接通用技术规程JGJ107-96建筑施工扣件钢管脚手架安全技术规范JGJ130-2001建筑外窗水密性能分级及检测方法GB/T108-2002建筑外窗气密性能分级及检测方法GB/T101-2002 建筑内墙耐水腻子应用技术规程GBJ01-58-2000 外墙饰面砖工程施工及验收规范JGJ/T126-2000外墙保温施工技术规程 DBJ/T01-50-2002建筑外窗水密性能分级及检测方法GB/T108-2002住宅建筑门窗应用技术规范DBJ01-79-2004建筑工程冬期施工规程JGJ104-97建筑玻璃应用技术规程 JGJ113-2003水泥混凝土路面施工及验收规范GBJ97-87智能建筑工程质量验收规范 GB50339-2003建筑与建筑群综合布线系统工程验收规范GB/T50312-2000民用建筑热工设计规范GB50176-93建筑地基处理技术规范JGJ79-2002建筑电气工程施工质量验收规范 GB50303-2002电气装置安装工程电缆线路施工及验收规范GB50168-92电气装置安装工程接地装置施工及验收规范GB50169-92有线电视系统工程技术规范GB50200-94建筑工程施工现场供电安全规范GB50194-93建筑工程项目管理规范GB/T50326-2001建筑机械使用安全技术规程JGJ33-20012.编制说明针对本工程实际情况和招标文书要求，在施工组织设计中我们把施工总体目标、施工总平面布置图、施工总进度计划、施工机械设备、劳动力计划、主要项目施工方法、工程质量保证措施、工期保证措施、安全文明施工保证措施、防止噪音及环境保护措施、推广应用新工艺、新技术、新设备、新材料在本施工组织设计中作为重点阐述，其他常规性施工项目的施工方法仅作了一般性阐述，以体现本施工组织设计的全面性、可行性、科学性和针对性。本公司机构健全，技术质量部、生产安全部是指导、督促、检查履行工期，执行标准、规范、规程、施工组织设计及其公司规章制度的职能部门，使工程的质量、安全文明施工、工期得到了保证。第二章 工程概况2.1.建筑、结构概况 （一）总体概况6#楼建筑面积为4265.3 M2。建筑层数为地上11层，建筑总高度38.5米。钢筋混凝土框架剪力墙结构，建筑安全、耐火等级为二级，抗震设防烈度为6度，层高2.9m。建筑物抗震设防烈度为6度，本工程桩基采用钻孔灌注桩，桩端持力层为层粉细砂，桩身混凝土为C25，桩乘台混凝土为C25。基础垫层砼强度等级C15，主体结构、基础砼等级C25,过梁、圈梁及构造柱强度等级均为C20。 21#楼建筑面积为2341M2。建筑层数为地上六层，建筑总高度21.40米。砖混结构，建筑安全等级为二级，抗震设防烈度为6度，层高2.8m。建筑物抗震设防烈度为6度，基础持力层为层粘土。建筑物设计使用年限为50年。基础均为钢筋混凝筏板基础 ，素砼基础强度等级C15，筏板地梁砼等级C25,其余砼构件强度等级均为C20。（二）墙体工程 6#楼0.000以下墙体采用MU5承重粘土实心砖、M5水泥砂浆砌筑；0.000以上墙体均为MU5非承重粘土空心砖，采用M5混合砂浆砌筑。21#楼0.000以下墙体采用MU10粘土机制实心砖、M10水泥砂浆；0.000以上墙体均为MU10承重粘土多孔砖，一层墙体采用M10混合砂浆，二层采用M7.5混合砂浆，三层以上采用M5.0混合砂浆，梁上墙体采用MU7.5非承重粘土空心砖，M5.0混合砂浆。（三）楼地面工程 6#楼入口门厅具体做法详见03J930-1-8/31；室内做法详见03J930-1-1-14/33（面层取消）；卫生间厨房做法详见03J930-1-20/35（面层取消）；楼梯间做法详见03J930-1-2/29。21#楼水泥砂浆楼地面，具体做法详见皖2004J301-3/4、1/25；卫生间楼地面做法详见皖2004J301-3/4、1/25,楼面找平层上部做高聚物改性水泥基防水材料，厚2MM；厨房楼地面做法详见皖2004J301-3/4、1/25。（四）门窗工程门窗采用铝合金门窗，所有外门窗采用5+9A=5无色中空玻璃，其他采用普通玻璃。（五）屋面工程 6#楼屋面防水等级级，两道设防。 屋面一：不上人保温平屋面参照99J201-1-W13D B7-45，屋面构造自上而下为：20厚1：3水泥砂浆找平45厚挤塑聚苯乙烯保温板3厚改性沥青防水卷材防水层，2厚水性环保型改性沥青防水涂膜。20厚1：3水泥砂浆找平粘土陶粒混凝土找坡层钢筋混凝土屋面板。屋面二：上人保温平屋面参照99J201-1-W12D B7-45，屋面构造自上而下为：铺块材25厚粗砂垫层干铺无纺聚酯纤维布一层45厚挤塑聚苯乙烯保温板3厚改性沥青防水卷材防水层，2厚水性环保型改性沥青防水涂膜20厚1：3水泥砂浆找平粘土陶粒混凝土找坡层钢筋混凝土屋面板。21#楼屋面防水等级叁级，一道设防。 屋面一：不上人保温平屋面参照99J201-1-W13D B7-45，屋面构造自上而下为：4厚改性沥青防水卷材防水层20厚1：3水泥砂浆找平45厚挤塑聚苯乙烯保温板C10陶粒混凝土找坡层钢筋混凝土屋面板。屋面二：上人保温平屋面参照99J201-1-W6D B7-45，屋面构造自上而下为：4厚改性沥青防水卷材防水层20厚1：3水泥砂浆找平45厚挤塑聚苯乙烯保温板陶粒混凝土找坡层钢筋混凝土屋面板。外墙装饰：部分外墙采用仿石面砖，涂刷各色外墙弹性涂料。 2.2 水卫工程 本标段各幢号工程管道工程共包括生活给水系统、排水系统，消防给水系统及雨水系统。2.3 电气工程本标段各幢号工程建筑电气负荷为二级，电气安装由照明、动力配电、防雷接地系统和电视、电话系统、消防报警等弱电系统组成。 第三章 招标范围及要求3.1工程邀标范围本工程施工范围按设计单位提供的工程施工图纸为准。包括土建、给排水、消防管道、室内照明预埋管、室外环境、道路、室外给排水管，均属本次邀标范围。3.2工程招标要求 工程质量要求：严格按现行国家规范施工，施工质量达到国家规定的合格标准。工期要求：本工程总工期要求为日历天数580天。第四章 施工总体目标4.1工程质量目标 我们将精心组织施工，确保工程质量按国家验收标准GB503002001建筑施工质量验收统一标准一次验收合格，达到建筑合格工程标准。4.2施工工期目标经我们认真讨论以及我们施工同类型工程的经验，采取科学合理的工序安排、穿插和抢工期措施以及采用新工艺、新技术、新材料、新设备，我们承诺施工总工期控制在390 天以内，比业主要求工期提前190天全部施工完毕并交会使用。4.3安全文明施工目标安全文明施工是加快工程进度，提高工程质量起主要作用，同时也是展示公司形象体现项目综合管理水平的重要工作内容之一。我们将根据国家、市有关安全、文明施工标准要求，层层落实责任，分片包干，实现达“市安全文明施工工地标准”；在整个施工过程中，无重大安全事故。4.4环境保护目标本工程按国家有关规定，做好环境保护工作。施工队伍入场后，首先沿建筑四周挖排水临时明沟，遇基础绕开，其深度不小于300mm，在本工程施工范围内设置集水井，容积控制在10m3，深度1.5m左右，将地表雨水和施工用水有组织地导入集水井，采用水泵排入业主方规定下水道，并设专人一人负责每天清理沉积泥砂和排水工作。施工用燃料选用天燃气，无天燃气选用液化气，并采用节能灶。严禁在施工现场焚烧油毡、橡胶、塑料、皮革、树叶、枯草等会产生有毒、有害烟尘和恶臭气体的物质。设专人负责对驶出施工现场的车辆车轮进行清洗并检查装载物（土石、垃圾等）是否稳妥，还负责施工现场出入口的清洁卫生，以免污染环境。第五章 施工布署 5.1施工布署总体指导思想 本工程一旦中标，我们将以“一流管理、一流质量、一流速度、一流服务“为主导思想，严格按照招标文书和双方签定的建设工程合同的规定，并将其作为我公司的重点工程，集中我公司优势资源；对合同范围的工作内容按“项目法”进行科学管理和精心组织施工，确保该工程施工达到高速优质，并承诺按期交付给业主。为此，我们将做到： 5.1.1组建最佳项目管理领导班子，全面履行对业主的承诺和本工程的施工承包合同。5.1.2认真搞好施工准备，创造良好的施工条件和内外部良好环境。5.1.3实行动态的目标管理制度，围绕方针目标开展动态管理，并层层落实。5.1.4按ISO9002标准建立全面质量管理体系，以此为中心点，开展质量管理工作，自始自终将施工质量控制在受控状态。 5.1.5认真落实各项规章制度，建立调度会、分析会、交底会和检查考核制度，并建立资料档案制度。5.1.6以科学技术为先导，推广应用新技术、新工艺、新材料、新设备，以此来提高效率，缩短工期，保证质量。我司有能力有信心承建本工程，并将高度重视、全力以赴，依靠本公司的管理、技术和装备的优势，遵循设计，恪守合同，精心组织，让一流的设计加一流的施工质量，共同塑造一流的建筑精品，为我司提升企业信誉与实力，将我司发展成为综合型的大型企业。我公司有这样的决心，同时也有这样的实力和条件。同时，我司对与建设单位的合作充满诚挚的意愿。我们将精心组织施工加上严格的管理，狠抓工程质量。在招标工期内全面完成该工程来回报业主的选择和信任。我们尤其理解业主对本工程的期盼和要求我们定将在质量、工期、造价等多项综合指标上，全方位满足业主的一切合理要求。我们将及时全面地履行我们对业主的各项承诺，按时保持完成施工任务。 5.2公司工程管理及项目工程部施工网络 详下页网络图。5.3施工组织与安排5.3.1工程中标后立即与业主联系，联系施工入场事宜（含水通、道路通等）。项目经理组织相关管理人员进行入场准备工作分工，各负其责，在十天内完成施工前的一切准备工作，其工作内容为： （1）按施工总平面图和业主要求搭设临时设施和施工围墙，安装敷设施工用电、用水线路。 （2）选取进场施工道路，包括施工场所的地面硬化处理。挖好排水沟及集水井。（3）运输安装塔机及其施工用机具设备。（4）对周边环境及相关行管部门进行协调、接口工作，确保工程的顺利实施。5.3.2本工程划分为两个施工段进行流水作业施工；二层及以上结构施工时每层为一个施工段，楼层间进行流水作业施工。 5.3.3本工程采用商品砼泵送施工，在施工现场1台砼输送泵，砼输送管道通过塔身或管井将砼送达作业面。施工现场安装2台QTZ40塔吊，安装2台砂浆拌合机。5.3.4整个工程施工采用大量投入人力、物力全面进行施工的方式，见缝插针，充分利用空间，插入各分部分项工程，各工序施工，充分发挥人力、物力、机械设备的企业优势，保质量、保工期。使工程达到短、平、快、优的节奏要求。5.3.5主体结构施工现浇梁板采用碗扣式脚手架支撑系统，一层施工采用普通48钢管架实行全封闭施工，塔楼施工时采用整体自动升降外挑脚手架封闭施工，以加快工程进度，确保安全文明施工。5.3.6本着有利于施工和保护生态环境，沿工程场地进出场车行道，砼、砂浆搅拌站，半成品加工等施工场所，均用100mm厚C20砼作硬化处理，沿建筑物周边设置排水沟。5.3.7本工程钢筋砼墙柱模板、现浇板模板采用18mm厚松木九夹定型模板组装施工，梁模板采用组合新木模板拼装。主体工程模板支撑系统和操作脚手架采用直径为48碗扣式钢管和普通钢管脚手架搭拆。模板架料配备充足，满足施工要求。5.3.8钢筋施工采用现场机械加工制作，塔吊吊运，人工绑扎成型的方法组织施工，大于直径16的水平筋和竖向筋采用对焊和电渣压力焊焊接，接头位置严格按照设计和规范要求。5.4工程主要施工进度安排 施工准备测量放线 3天基础工程 60天 主体结构工程 160天屋面工程 41天 外墙装饰装修工程 100天砌体工程 100天 室内装修工程 120天室外环境工程 90天预验交工 10天水电安装及预留预埋工程随土建工程进度插入施工，严禁事后开槽打洞。本工程总工期控制在390天内。根据实际情况可调整周计划，直到达到预期目的)，完成上一周计划前，编制下一周计划。因此，周计划是滚动计划，周计划是在月计划控制范围内，月计划在合同计划内，月计划保证“合同计划”。5.4.3工程总进度计划详后页施工进度网络计划。5.5施工总平面布置规划5.5.1总平面规划布置的依据根据我司工程技术人员到现场察勘情况，结合本施工组织设计提出的施工目标和主要施工方法，对施工现场进行平面布置。5.5.2主要生产、生活设施的安排 1）生产临时设施根据工程进度计划要求和业主对建设临时设施的统一要求陆续搭建钢筋加工房、木工房、配电房、材料库房、水泥库房等，并合理布置堆场，减少材料二次运输。生活设施搭建在施工现场内，与生产临设分开，并合理布设办公室、职工宿舍、食堂等。2）无论生产临时设施，还是生活临时设施，均用砖墙、预应力空心板屋盖，并按防火要求留出一定间距，配备灭火器材，要求布局合理，整齐美观。5.5.3消防控制管理5.5.3.1根据现场的具体情况，设立一套消防系统。1）现场设一蓄水池兼作消防水池；2）利用市政供水管设立消防水柱，配备加压、引水设置，物资、活动消防水龙带。5.5.3.2加强重点控制，针对库房、材料堆场、配电房加工点等各重点部位增设干粉、泡沫灭火器若干。5.5.3.3落实消防制度，组成由项目经理任组长的义务消防员约5人，接受公司及专业部门的培训，以预防为主，防消结合，确保安全生产。5.5.4施工总平面布置图详图附后825.2.1公司工程管理机构网络图项 目 工 程 部行政总负责：公司副总经理生产安全总负责：公司副总经理公 司 总 经 理技术总负责：公司总工程师财务部 办公室劳务分公司人力资源部生产安全部 分 材公 料司 供 应 分 设 公 备 司 租 赁安装分公司 建材加工厂技术质量部 经营预算部科技研究所 5.2.2项目工程部施工网络图项 目 经 理 计划预算员、内业技术员各1人技术管理文件管理档案管理生产计划材料计划预 决 算质量员2人质量监督检查验收原材料试验及结构试验土建施工员5人安装施工员3人组织施工控制进度质量安全定位放线轴线控制材料员2人材料供应验收管理平面管理 设备员2人设备供应管理维护保养安全员2人安全监督安全检查安全验收文明施工劳工员(兼后勤) 1人 劳务管理食堂管理现场卫生保卫管理项目施工负责人施工操作班组项目技术负责人5.6施工应急措施本工程应视为重点工程，任何时间均不能产生停工和其它不利情况。若我公司有幸中标，首先是组织有力的施工管理层，在公司、项目的优化管理中，编制好各分部分项工序最先进的施工工艺组织施工，同时组织好各种物资、设备、材料供应。为防止意外：（1）随时与气象部门取得联系，掌握天气变化情况，同时备好各种防雨物资。（2）现场修一座10m3的临时蓄水池，备两台加压泵，供施工养护及消防用水。第六章 施工准备6.1组织准备序号工作内容完成时间责任部门或个人1建立现场组织，网络人员就位接中标通知书后2天公司经理2施工认可证等有关手续开工前10天项目经理3建立、健全各种规章制度，落实到人开工前8天项目经理4组织大型机械设备用场随工程进度公司设备处、项目经理5组织劳动力班组进场开工前3天项目经理6组织周转材料进场随工程进度项目部7与周边关系协调开工前6天保卫、项目经理6.2技术准备6.2.1投入本工程的施工仪器及设备表施工仪器及设备表序号仪器名称单位数量用途及说明1经纬仪台1施工定位放线用2水平仪台2标高定位用3微机台1施工管理用4喷墨打印机台1打印各种资料5市内电话部1工作联系6照相机部1收集施工资料7无线对讲机对4塔吊指挥用8铝合金塔尺(5m)把2施工测量9钢卷尺(50m)把2施工测量10钢卷尺(5m)把10施工测量11垂球（5kg）个2施工测量12吊线坠（0.5kg）个8施工测量13兆欧表个1施工检测用14万用表个1施工检测用6.2.2技术准备工作（1）组织施工技术人员阅读施工图，写出读图记录，并汇总施工图中存在的问题，以利在设计图纸会审交底会上解决。 （2）准备本工程需用的施工验收规范及技术标准及其标准图集。 （3）写出砼、砂浆试配委托书，送原材料检验。 （4）提出原材料计划，半成品加工计划。 （5）编制工程施工组织设计（或质量计划书、作业指导书）。 6.3生产准备 6.3.1现场生产准备 （1）生产安全部和项目工程部在工程中标后对施工现场将再作详尽的勘察，勘察内容包括建设工程的范围、地形、周围环境、交通运输。并实地了解工程地点的水文地质、地下有无障碍物等，做好勘察结果记录，与设计有关资料相比较，从而确定具体的工程平面布置、进一步完善施工组织设计等。 （2）项目部与业主联系，做好工程施工前的“水通、电通、路通、通讯通”和场地平整工作。（3）搭建施工区域封闭围墙，围墙高度为2.0米。在主要出入口挂置“六牌二图”。所搭建的临设工程，井然有序，加工房、机具设备房、办公室等按平面布置图建造并符合安全、卫生、通风、采光、防火等要求。6.3.2 施工用水及排水为保证整个现场充足的临时供水和排水顺畅，使管网简洁化、规范化，根据施工总平面布置图，结合工程的用水排水特点及要求，对本工程临时供水管网进行规划布置，以保证施工的正常进行。（1）施工供水计划临时施工用水的水源：该现场的用水水源拟由业主指定的给水管网引入，详见施工用水用电平面布置图。施工现场供水管网布置：根据现场的具体情况，该临时供水管由两条主供水管道供水，分别供楼层施工用水、搅拌场的施工用水、环境清洁用水和生活区生活用水。具体布置详施工用水用电平面布置图。在施工用水水源的水压不能满足楼层的用水需要时，拟在现场设置施工用水的临时储水池，并设置水泵房，在水泵房内设两台扬程120m的清水离心泵，为楼层施工供水。供水管道均采用镀锌钢管，丝扣连接。（2）现场排水布置根据现场的具体情况，施工、生活污水导流作明沟排放，在各转角点及管道交汇点均设置沉砂井或集水井，沉砂后的废水导入临时化粪池经生化处理后排入业主指定的排污下水管道。6.3.3施工用电及设施安排根据施工供电三相五线制的原则，为保证施工供电的质量，提高施工供电的安全性，避免施工用电事故的发生，结合该施工现场的供电特点及要求，对现场的临时用电进行量的计算和线路布置。结合高峰期时的主要用电设备量，通过对其电力总负荷的计算，总视在计算负荷不大于400kVA，根据总的视在计算负荷，配电房内选用容量200kVA大的低压配电屏二台。采用人工敷设G50钢管垂直接地体和镀锌扁钢水平接地体作配电屏的保护接零。该施工现场供电的电力负荷较大，且电力负荷分布不集中，以有利用电安全、施工方便，结合土建施工总体平面布置图，把该低压线路分多路干线布置，并在施工现场设置多个二级配电箱，以满足施工机械设备用电。本工程的所有三级箱由现场需要进行设置，但所有三级箱均为一机一闸、一漏一箱进行电力控制。动力和照明在二级箱处分开设置，三级箱处严禁动力、照明用电混合使用。本工程的临设照明用电采用铜芯线沿墙配瓷夹、瓷瓶明敷；施工现场照明用电在地面以下的均采用36V以下安全电压进行供电，在地面上的照明用电采用三芯线电力电缆进行供电，以达到用电安全、可靠。配电房、二级配电箱的位置及线路布置详见施工用水用电平面布置图。6.3.4机具设备使用计划机具设备使用计划表序号机具名称规格型号单位数量用途及说明1塔吊QTZ40台2用于垂直、水平运输2砼输送泵HBT60C台1输送商品砼3砂浆搅拌机HI325台2拌制砂浆4电渣压力焊机套2竖向钢筋连接5闪光对焊机UN100台1钢筋焊接6交流电焊机30kVA台4钢筋、铁件等焊接7园盘锯400以内台2木作加工8电动弯头压筋机台1钢筋加工9钢筋调直机7.5kw台2钢筋调直10钢筋切断机40台1钢筋加工11平板振动器1.5kw台2振捣砼12插入式振动器1.5kw-6m套8振捣砼13型材切割机400以内台1型材切割14冲击电锤25以内台5装修、安装用15台钻20以内台1工具加工16潜水泵50以内台3抽水、排水用17手推胶轮车辆20施工平面水平运输18移动式碾压机台1地下室周边回填19冲击夯BS600台2地下室周边回填6.3.5 模板架料使用计划序号名称单位规格数量进场时间1碗扣式脚手架m10000根据施工进度入场2钢管m48120003扣件个300004优质松木九夹板m21m2m50005竹胶板m21m2m20006木枋m3510807木枋m3616408竹跳板块0.252.58009尼龙安全网（含密目）床3.63.690011U型扣个200012对拉丝杆套500 6.3.6 劳动力组织安排序号工种名称单 位数 量说 明1模板工个50按工程进展组织进场并调整2架子工个403木工个104钢筋工个305抹灰工个306机具操作工个48砼工个129试件工个110焊工个611砖工个4012保卫人员个213水电、机械修理工个215防水工个1016石工、平工个16017测量工个2第七章 主要项目施工方法7.1建筑物的定位放线及标高测量本工程放线依据按图纸要求，根据建施总平面图所示，放线基点经业主确定，采用经纬仪对工程进行施工放线测量，施工测量用控制测量法：横向以1轴、21轴，纵向以A轴、G轴为控制轴线，以A轴为基线放线，以A轴与1轴、21轴的交点为角点作矩形，使矩形的测量闭合误差均必须小于规范允许值。本工程相对标高0.000=31.20m，用水平仪将本工程控制水准点测出并作好固定标记。具体作法详后面的主体结构施工方案。7.2基础施工方案7.2.1基础施工阶段平面排水基础施工过程中，施工平面有大量的地表雨水及施工用水存在，其水排放于施工平面内,采用临时明沟形式有组织地导入临时集水井，通过临时集水井经沉淀后排入市政下水道。临时明沟可顺轴线沿基础四周位置设置，遇基础绕开，其深度不小于300。临时积水井其容积不小于10m3，深度在1.5m左右,以利每天清理沉积泥砂。排水系统每天派1人进行维护清理，以保证排水畅通，防止地表水流入基础内影响其作业。 7.2.2钻孔灌注桩基础施工7.2.3.1本工程桩基主要钻孔灌注桩，桩基础砼为C25，桩基承台砼为C25。第一阶施工由专业桩基施工队伍进行施工，第二阶段地梁及基础剪力墙施工采用钢模拼装，48钢管吊装支模， 7.2.3.2钢筋绑扎 柱筋及剪力墙筋插入桩基础中，插入深度按设计要求，插筋底部绑扎一道固定箍，其上部按图均匀布置，要求柱筋吊正后，用电焊将其插筋底部与底部箍筋焊牢或绑牢，插筋出基础顶面用可靠方法将其固定。 7.2.3.3砼浇灌 （1）砼采用商品砼泵送机捣，打振动棒时，应快插慢取，每300mm插一棒逐次推进，直至泛出浓浆，砼不翻气泡，不向下沉为止。 （2）砼浇筑完后应检查柱钢筋是否位移，标高是否正确或有变化，及时检查及时校正。 7.2.4砼基础施工 7.2.4.1施工顺序 施工放线地槽开挖检查轴线标高基础地梁、剪力墙钢筋绑扎模板支设砼浇筑养护。 7.2.4.2施工工艺 （1）地槽开挖采用机械开挖方式进行，开挖过程中其土石方应及时运至现场指定位置放置，严禁场内土石方乱弃。 （2）地槽开挖施工应有序进行，不得随意切断场内临时排水沟道，开挖某处地槽前应将要切断的临时排水沟道改道后再行施工，以免造成现场排水不畅。 7.2.5.2模板工程 （1）模板采用小块钢模拼装而成的定型模板，模板应平整，且拼缝严密不漏浆，并应有足够的刚度、强度。 （2）模板构造应牢固稳定，可承受砼拌合物的侧压力和施工荷载，且应装拆方便。 （3）固定模板的螺栓不能穿过防水砼结构，以避免水沿缝隙渗入。7.2.5.3钢筋工程 （1）钢筋相互间应绑扎牢固，以防浇捣砼时，因碰撞、振动使绑扣松动，钢筋移位，造成露筋。 （2）绑扎钢筋时，应按设计规定留足保护层，不得有负误差。留设保护层，应以与结构砼强度等级相同的细石砼或水泥砂浆制成垫块，严格控制主筋净保护层，严禁以钢筋垫钢筋，或将钢筋用铁钉、铅丝直接固定在模板上。 （3）钢筋及铅丝均不得接触模板，若采用铁马凳架设钢筋时，在不能取掉情况下，应在铁马凳上加焊止水环，防止水沿铁马凳渗入砼结构。 （4）当钢筋排列稠密，以致影响砼正常浇筑时，可同设计人员协商，采取措施，以保证砼的浇筑质量。 7.2.5.4砼的浇筑和振捣 浇筑前，应清除模板内的积水、木屑、铅丝、铁钉等杂物，并用水湿润模板。使用钢模应保持其表面清洁无浮浆。 砼底板应连续浇灌，不得留施工缝。在砼底板上浇灌墙体时，需将表面清洁干净，再铺一层23cm厚水泥砂浆（即采用原砼配合比去掉石子）或同一配合比细石砼。浇筑砼应分层浇筑，浇第一步砼的高度为40cm，以后每步浇灌5060cm，相邻两层浇筑时间间隔不应超过2h，按施工方案规定的顺序浇灌。为保证砼浇灌时不产生离析，砼由高处自由倾落，其落距不应超过2m，如高度超过2m，必须要沿串筒或溜槽下落。在结构中若有密集管群，以及预埋件或钢筋稠密之处，不易使砼浇捣密实时，应改用相同强度等级和抗渗标号的细石砼进行浇筑，以保证质量。在浇筑大体积结构中，遇有预埋大管径套管或面积较大的金属板时，由于其下部的倒三角形区域不易浇捣密实而形成空隙，造成漏水。为此，可在管底或金属板上预先留置浇筑振捣孔，以利浇捣和排气，浇筑后，再将孔补焊密实。 砼采用机械振捣，以保证砼密实。用插入式振捣，插入要迅速，拨出要缓慢，振动到表面泛浆无气泡为止。插点间距应不大于30cm，严防漏振。结构断面较小，钢筋密集的部位严格按分层浇灌、分层振捣的原则操作。振捣和铺灰应选择对称的位置开始，以防止模板走动。浇灌到面层时必须将砼表面找平，并抹压坚实平整。 7.2.5.5砼的养护 常温砼浇灌完成后12h内必须覆盖浇水养护，每天派专人浇水让砼保持湿润状态，养护时间不少于14d，墙体浇灌2d后将侧模撬松，宜在侧模与砼表面缝隙中浇水，以保持湿润。 7.2.5.6模板拆除拆模时砼的强度必须超过设计强度等级的70，砼中心温度与环境温度之差，不得超过25，以防砼表面产生裂缝。拆模后尽早回填。 7.2.5.7质量标准及措施 （1）砼原材料必须符合现行国家标准、施工及验收规范和设计的有关规定。 （2）按设计要求砼中加防水剂，防水剂应有出厂合格证及使用说明书，现场复验其各项性能指标应合格。施工缝处加BW止水条，该材料可遇水膨胀有效地防止结构渗水。 （3）检查砼拌合物配料的称量是否准确，如拌合用水量，水泥重量，外加剂掺量等。 （4）检查砼拌合物的坍落度，每工作班至少测两次。 （5）检查模板尺寸，坚固性，是否有缝隙、杂物，对欠缺之处应及时纠正。 （6）检查配筋，钢筋保护层，预埋铁件，穿墙管等细部构造是否符合设计及规范要求。合格后填写隐蔽工程验收记录。 （7）检查砼拌合物在运输、浇筑过程中有否离析现象，观察浇捣施工质量，发现问题及时纠正。 （8）检查砼结构的养护情况。 （9）外观检查有无蜂窝、麻面、孔洞、露筋等影响质量的
