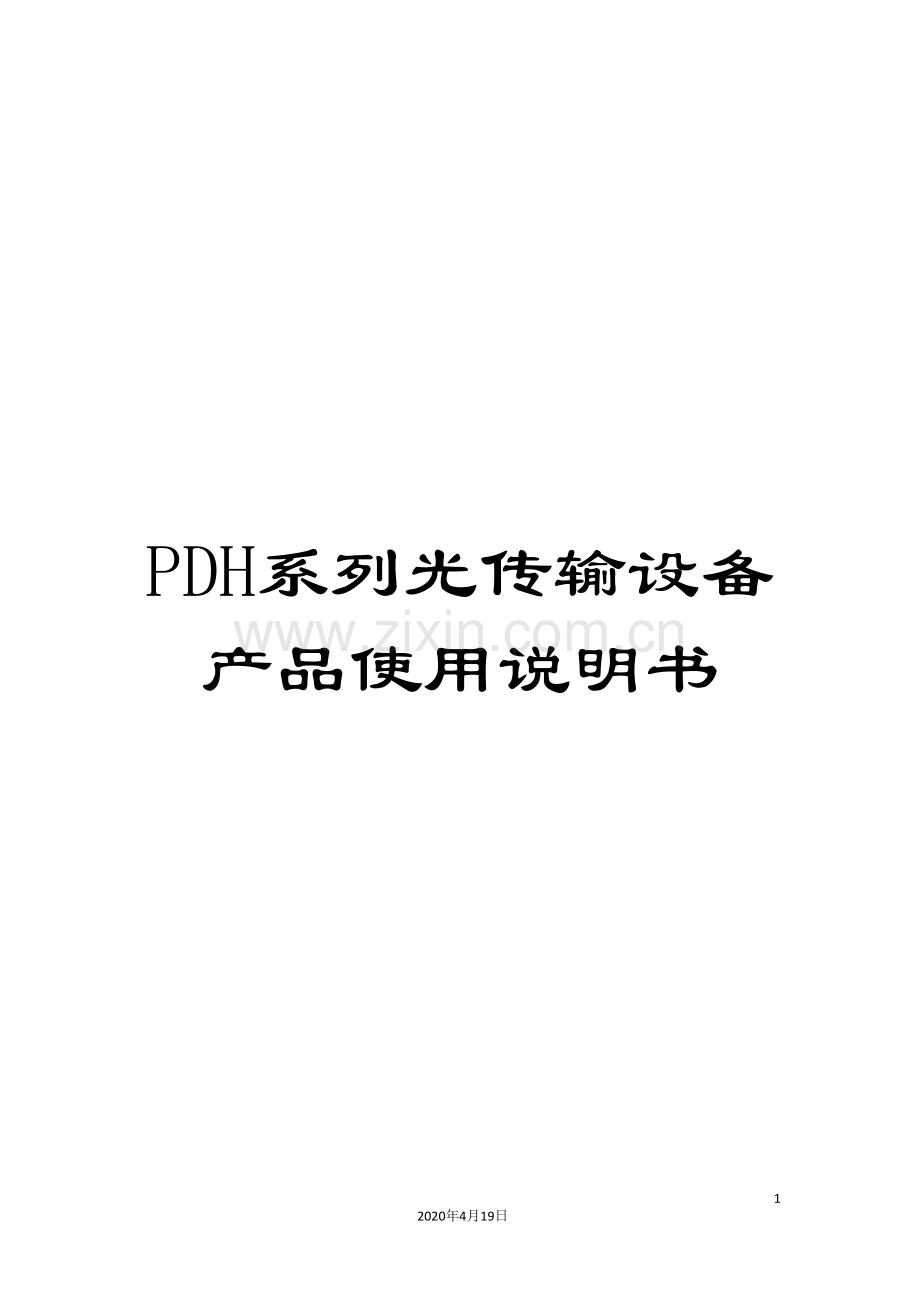

PDH系列光传输设备产品使用说明书

23
2020年4月19日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

目 录
内容简介 i
标准和规范 ii
质量保证体系 ii
1、 概述 1
2、 设备型号 1
3、 设备特点 2
4、 原理框图 2
5、 设备型号及订购信息 3
6、 主要功能和技术指标 3
6.1 工作条件及物理指标 3
6.2 光接口指标 4
6.3 电接口指标 4
6.4 其它外部接口 4
7、 设置和操作 5
7.1 PDH-120S光端机 5
7.1.1 前面板说明 5
7.1.2 后面板说明 7
7.2 PDH-240S光端机 9
7.2.1 前面板说明 9
7.2.2 后面板说明 11
7.3 PDH-480S光端机 12
7.3.1 前面板说明 13
7.3.2 后面板说明 15
8、 安装和维护 17
8.1 设备安装 17
8.1.1 设备开箱 17
8.1.2 设备安装 17
8.1.3 安装注意事项 17
8.2 设备开通 18
8.3 故障处理 19
9、 工程设计 20

内容简介
本书主要介绍本公司自主研发的PDH系列光传输设备。将分章节对设备的类型、 性能和指标、 结构、 应用进行详细的阐述。
本技术手册为第二版, 本公司保留版本升级的权利。
本公司对此技术手册持有版权并保留一切权利。
在没有得到本公司书面许可时, 任何单位和个人不得擅自摘抄、 复印本书的部分或全部以任何形式( 包括资料和出版物) 进行传播。

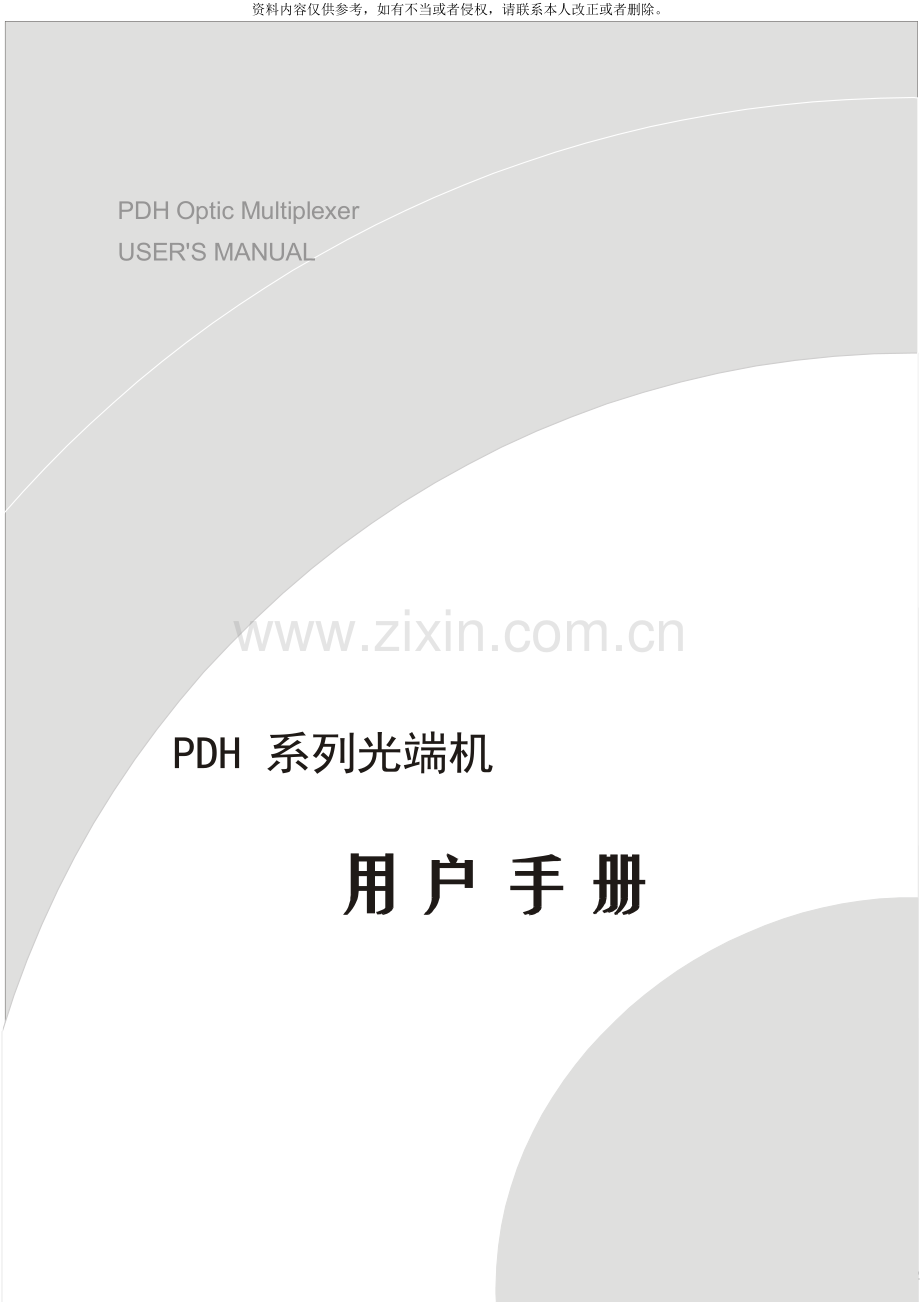

PDH系列光端机
用户手册
版本号: V2.0
发布日期: -05

PDH series Fiber Optic Multiplexer
USER MANUAL
Version: 2.0
Date: May,

Copyright of Second Edition © .

All rights reserved. No part of this document may be reproduced or used in any form or by any means, including but not limited to photocopy, photograph, magnetic or other record, without the prior agreement and written permission.
标准和规范
PDH系列光端机的设备和材料的设计、 制造及试验均遵循以下相关标准。
IEC 国际电工协会
IEEE 电气与电子工程师协会
ISO 国际标准化组织
ITU 国际电信联盟
GB 中华人民共和国国家标准
YD 中华人民共和国邮电部部颁标准
质量保证体系
我公司的质量保证体系已由国际认可的质量保证体系认证机构正式承认, 系统质量符合ISO9000系列标准的要求。
1、 概述
PDH系列光端机是本公司自主研制和生产的经济型中、 低容量光传输和接入设备, 该设备采用了最新的FPGA技术和专用的超大规模可编程集成电路, 提供4E1、 8E1、 16E1的数字信号的复接分接和光电转换。光信号采用1B1H线路编码, 传输速率为16.896Mbit/s(4E1)和42.240Mbit/s(8E1、 16E1), 支持双纤双向模式和单纤双向(WDM)模式, 多种传输距离可供选择, 满足不同需求。适合于点对点光传输链路, 为公众网和专网提供高质量、 灵活可靠的光传输数字电路, 是电信、 移动等网络运营商和电力、 公安、 石油等专网的理想选择。
PDH系列光端机具有2M支路的远端环回功能, 经过设置相应的DIP开关, 能够控制远端设备实现对应的2M支路的环回, 便于测试和故障定位。同时设备还具有完善的故障自诊断功能, 提供本端和对端光传输链路告警、 2Mbit/s电路告警和声音告警。具有2Mbit/s电路告警和声音告警屏蔽功能。
PDH系列光端机具有集成度高、 可靠性强、 功耗低、 体积小、 功能齐全等特点, 在恶劣的环境下亦能稳定工作。整机安装无任何可调整点, 使用方便, 维护简单。另外设备提供一路公务电话通道, 公务电话使用普通电话机4线手柄实现站间公务联络。
PDH系列光端机为独立式19”/1U结构, 它和机架式光端机用户板PDH-F系列基于相同的原理, 能够实现光链路互通。二者结合使用能够组建一点对多点的星形网络, 从而灵活地应用于现代城域网中之分区接入。
2、 设备型号
PDH系列光传输设备按传输容量分共有3种: 4E1、 8E1、 16E1。根据传输容量、 接口类型和机械结构的不同, 有多种型号可供选择。具体型号见表1。
表1
型　号
容　量
接　口
结　构
1
4E1
PDH-120S
4E1
G.703
19",1U
2
8E1
PDH-240S
8E1
G.703
19",1U
3
16E1
PDH-240S
16E1
G.703
19",1U
4
4E1+100M
PDH-120E
4E1+100Mbps
G.703/100Base-T
19",1U
5
8E1+100M
PDH-240E
8E1+100Mbps
G.703/100Base-T
19",1U

3、 设备特点
● 结构精巧, 安装简便;
● 提供4、 8、 16个G.703/E1通道和一路公务通道;
● 支持120Ω/平衡和75Ω/不平衡两种阻抗( 120Ω阻抗在订货时要注明) ;
● 提供本地环回和远端环回功能, 便于用户检测和故障定位;
● E1端口采用数字时钟恢复电路和数字平滑锁相电路;
● 抖动指标远优于国标;
● 光接口为SC、 FC、 ST接口可选;
● 支持单纤双向(WDM)传输选择;
● 提供本端设备和远端设备的告警指示;
● 提供声、 光告警;
● 三种供电方式可选: -48VDC、 +24VDC和220VAC;
● 硬件电路的高度集成化, 整机功耗4E1、 8E1小于５W, 16E1小于10W;
● 安装简单, 可靠性高。

E1 Tributary 1
Clock and Data
Recovering

E1 Tributary N
Clock and Data
Recovering

Multiplexing
SVC I/F
Data I/F

Coding
E/O converting
Transmit

Receive
O/E converting

De-
multiplexing

De-
coding
E1 Tributary 1
Clock and Data
Recovering

E1 Tributary 1
Clock and Data
Recovering

Control
Clock
DC Supply
4、 原理框图

5、 设备型号及订购信息
PDH-□□□□-□ □ □ □ □
单双纤选择: S－单纤; 无－双纤
供电电压: 1－+24V; 2－-48V; 3－~220V
传输距离: 02－0~2km(多模); 20－0~20km
40－0~40km; 60－40~60km
80－60~80km; A0－80~120km(DFB)
光口类型: S－SC; F－FC; T－ST
基本类型: 120S－4E1; 240S－8E1; 480S－16E1
举例说明:
PDH-120S-F402 表示为4E1 PDH光端机, FC光接口, 传输距离40km, 电源-48V
PDH-240S-S203S表示为8E1 PDH光端机, SC光接口, 传输距离20km, 电源~220V, 单纤

6、 主要功能和技术指标
6.1 工作条件及物理指标
环境要求:
工作温度: -15℃ ~ 55℃
存储温度: -25℃ ~ 70℃
湿 度: ≤95%( 25℃无冷凝)
供电电压范围:
+24VDC: +15VDC ~ +36VDC
-48VDC: -32VDC ~ -72VDC
220VAC: 165VAC ~ 265VAC
功耗:
满负荷工作时, 4E1、 8E1 PDH≤5W
16E1 PDH≤10W
可靠性( MTBF) :
大于
★ 交流输入时可选配宽输入范围机型: 85 ~ 265VAC。
6.2 光接口指标
表2
传输距离
2km(多模)
20km
40km
60km
80km
120km(DFB)
光接口
FC、 SC、 ST
FC、 SC、 ST
FC、 SC、 ST
FC、 SC、 ST
FC、 SC、 ST
FC、 SC、 ST
光波长(nm)
多模850/1310
单模1310
单模1310
单模1310
单模1310
单模1550
发送光功率(dBm)
≥-18
≥-15
≥-12
≥-8
≥-3
≥-8
接收灵敏度(dBm)
≤-34
≤-35
≤-36
≤-38
≤-39
≤-38
饱和光功率(dB)
≥-3
≥-3
≥-3
≥-3
≥-3
≥-3

6.3 电接口指标
接口码型: HDB3码
线路速率: 2048Kbps
容 差: ± 50ppm
接口特性: ITU-T G .703
接口阻抗: 75Ω/不平衡或120Ω/平衡
物理接口: BNC或L9或SMB同轴插座(非平衡)
DB25或RJ45接口(平衡)

6.4 其它外部接口
表3
电 源 接 口
公 务 接 口
RS232接口
直 流
交 流
+24VDC或-48VDC
220VAC
RJ11
DB9或
RJ45
三芯工业插座
或航空插座
三芯插座

7、 设置和操作
7.1 PDH-120S光端机
7.1.1 前面板说明
PDH-120S前面板
PWR
CALL
RAD
LOS
LOF
CH1
CH2
CH3
CH4
PHONE
MUTE
RALARM
CALL
CONTROL
ON
OFF

图1
设备指示灯
表4
名 称
功 能 说 明
指 示 灯
PWR
绿色, 电源指示灯。
CALL
黄灯, 对端公务电话请求通话时, 此灯闪, 同时有间断性的蜂鸣器提示音
RAD
黄灯, 对端光端机有告警
LOF
红色, 光输入信号中检测不到帧同步码。
LOS
红色, 光输入信号丢失告警。
CH1
红灯, 第一路E1输入信号丢失告警
CH2
红灯, 第二路E1输入信号丢失告警
CH3
红灯, 第三路E1输入信号丢失告警
CH4
红灯, 第四路E1输入信号丢失告警

控制开关: 前面板左边有一个八位的DIP开关CONTROL, 从左到右分别用S1－S8来表示。
表5
DIP开关
功能及说明
SW1
1
S1
第1路远端环回控制开关
ON表示远端环回, OFF则为禁止远端环回
2
S2
第2路远端环回控制开关
ON表示远端环回, OFF则为禁止远端环回
3
S3
第3路远端环回控制开关
ON表示远端环回, OFF则为禁止远端环回
4
S4
第４路远端环回控制开关
ON表示远端环回, OFF则为禁止远端环回
5
S5
第1路告警屏蔽开关
当该支路无信号输入时, 请将该位置于OFF
6
S6
第2路告警屏蔽开关
当该支路无信号输入时, 请将该位置于OFF
7
S7
第3路告警屏蔽开关
当该支路无信号输入时, 请将该位置于OFF
8
S8
第4路告警屏蔽开关
当该支路无信号输入时, 请将该位置于OFF
RJ-11
公务电话, 标准RJ11电话插座。
MUTE
按下
告警蜂鸣器被关闭
弹起
告警蜂鸣器正常工作
RALARM
按下
面板指示灯指示对端设备告警状态
弹起
面板指示灯指示本端设备告警状态
CALL
按下
呼叫对方, 对端站响铃
弹起
呼叫关闭, 对端站停止响铃
告警选择开关(RALARM)
PDH-120S能够经过此开关来选择面板指示灯指示本端设备或对端设备告警状态。开关弹起时指示本端设备告警状态, 按下时本端设备显示指示对端设备告警状态。
蜂鸣器关闭开关(MUTE)
PDH-120S内部有告警蜂鸣器和公务蜂鸣器, 用于告警提示和公务联络。来电时会发出3次间断性的启动提示音, 当设备告警时告警蜂鸣器会发出长鸣音。此开关时告警蜂鸣器将正常工作, 按下时告警蜂鸣器被关闭。
公务接口(PHONE):
公务联络端口, 物理接口为4线RJ11, 引线顺序见图2, 当双方都按下CALL键后, 插入4线话机手柄双方即可通话, 接线方法参见下表。
表6

送话器(Microphone)
受话器( Earphone)
RJ-11
2 (+)
3 (-)
1 (+)
4 (-)
1
2
3
4

图2
电源开关:
ON表示打开, OFF则表示关闭。

7.1.2 后面板说明
PDH-120S后面板
AC POWER
DC POWER
OPTICAL
TX RX
IN1
IN2
IN3
IN4
OUT1
OUT2
OUT3
OUT4
E1 75Ω
E1 120Ω
CH1
CH2
CH3
CH4
图3
连接说明
表7
E1接口
G.703
BNC(75Ω/非平衡) /RJ45(120Ω/平衡)
光接口
光发送
OPTICAL TX
光接收
OPTICAL RX
供电方式
+24VDC
+18VDC～+36 VDC, 三芯工业插座
-48VDC
-36 VDC～-72 VDC, 三芯工业插座
AC220V
165VAC～265V AC, 三芯插座
电源输入( POWER) :
PDH-120S支持220VAC, -48VDC, ＋24VDC三种电压。220VAC由AC POWER三芯插座接入, -48VDC和+24VDC由DC POWER三芯工业插座接入, 直流输入时不区分正负极性, 两个接线柱能够任意连接, 设备均正常工作( 另一个接线柱用于设备接地) 。
光纤接口( OPTICAL) :
标准FC接口, TX表示输出, RX则表示输入。
可订制SC或ST接口, 订购时请注明接口类型。
E1接口( E1) :
非平衡接口: BNC插座, OUT表示2Mbit/s输出, IN表示2Mbit/s输入。
平 衡 接口: RJ45或DB25, 两种接口的定义分别见表8和表9。
表8　E1-RJ45定义描述

E1 OUT
E1 IN
RJ-45
1 (GND)
2 (+)
3 (-)
5 (GND)
6 (+)
7 (-)
1
2
3
4
5
6
7
8

图4
表9　E1-DB25定义描述
DB25
CH1
CH2
CH3
CH4
RX
TX
RX
TX
RX
TX
RX
TX
P
N
P
N
P
N
P
N
P
N
P
N
P
N
P
N
PIN
2
14
3
15
4
16
5
17
8
20
9
21
10
22
11
23
注: P表示”＋”极, N表示”－”极。
阻抗选择:
PDH-120S E1接口提供2种阻抗: 75Ω/非平衡和120Ω/平衡, 产品出厂时的默认设置为75Ω/非平衡。用户如需要120Ω/平衡接口时, 请在订购时注明阻抗和物理接口。
网管接口( MON) :
标准DB9F插座, 预留网管接口。
设备外壳接地螺钉:
M4螺钉, 用户在安装设备时, 需将地线接至此螺钉, 以保证设备和用户的安全。

7.2 PDH-240S光端机
7.2.1 前面板说明
PWR
PHONE
LLOOP
ON
OFF
RUN
BER
RAD
LOF
LOS
CALL
CH1
CH2
CH3
CH4
CH5
CH6
CH7
CH8
CALL
RLOOP
MUTE
PDH-240S前面板
图5
设备指示灯
表10
名 称
功 能 说 明
指 示 灯
PWR
绿色, 电源指示灯
RUN
绿色, 亮为设备运行正常
BER
红色, 亮为光路有误码产生
RAD
黄色, 亮为对端设备有告警
LOF
红色, 亮为光输入信号中检测不到帧同步码
LOS
红色, 亮为光输入信号丢失告警
CALL
黄色, 对端公务电话请求通话时, 此灯闪, 同时有间断性的蜂鸣器提示音
CH1
绿色, 亮为第一路E1输入信号正常, 灭为信号丢失
CH2
绿色, 亮为第二路E1输入信号正常, 灭为信号丢失
CH3
绿色, 亮为第三路E1输入信号正常, 灭为信号丢失
CH4
绿色, 亮为第四路E1输入信号正常, 灭为信号丢失
CH5
绿色, 亮为第五路E1输入信号正常, 灭为信号丢失
CH6
绿色, 亮为第六路E1输入信号正常, 灭为信号丢失
CH7
绿色, 亮为第七路E1输入信号正常, 灭为信号丢失
CH8
绿色, 亮为第八路E1输入信号正常, 灭为信号丢失

控制开关: 前面板左边有4个按键开关, 它们的功能及说明如下表。
表11
按键开关
功能及说明
MUTE
告警屏蔽开关
按下
告警声音关闭
弹起
告警正常工作
RLOOP
远端环回开关
按下
光路向远端环回, 环回方式见图6
弹起
远端环回关闭
LLOOP
本端环回开关
按下
光路向E1端环回, 环回方式见图6
弹起
本端环回关闭
CALL
呼叫开关
按下
呼叫对端, 对端响铃
弹起
呼叫关闭

OUT
IN
RX
TX
E1
TX
RX
IN
OUT
E1
本端环回
远端环回

图6
公务接口(PHONE):
公务联络端口, 物理接口为4线RJ11, 引线顺序见图7, 当双方都按下CALL键后, 插入4线话机手柄双方即可通话, 接线方法参见表6。
1
2
3
4

图7
电源开关:
ON表示打开, OFF则表示关闭。

AC POWER
DC POWER
OPTICAL
TX RX
RS232
CH8
CH7
CH6
CH5
CH4
CH3
CH2
CH1
7.2.2 后面板说明
PDH-240S后面板
AC POWER
DC POWER
OPTICAL
TX RX
CH4
CH3
CH2
CH1
CH8
CH7
CH6
CH5
RS232
图8　E1-75Ω-BNC
图9 E1-120Ω-RJ45

连接说明
表12
E1接口
G.703
BNC(75Ω/非平衡) /RJ45(120Ω/平衡)
光接口
光发送
OPTICAL TX
光接收
OPTICAL RX
RS232接口
RS232
RJ45接口
供电方式
+24VDC
+18VDC～+36 VDC, 三芯工业插座
-48VDC
-36 VDC～-72 VDC, 三芯工业插座
AC220V
165VAC～265V AC, 三芯插座

电源输入( POWER) :
PDH-240S支持220VAC, -48VDC, ＋24VDC三种电压。220VAC由AC POWER三芯插座接入, -48VDC和+24VDC由DC POWER三芯工业插座接入, 直流输入时不区分正负极性, 两个接线柱能够任意连接, 设备均正常工作( 另一个接线柱用于设备接地) 。
光纤接口( OPTICAL) :
标准FC接口, TX表示输出, RX则表示输入。
可订制SC或ST接口, 订购时请注明接口类型。
E1接口( CH1~CH8) :
非平衡接口: BNC连接器, OUT表示2Mbit/s输出, IN表示2Mbit/s输入。
平 衡 接口: RJ45连接器, 接口的定义参见表8。
RS232接口( RS232) :
PDH-240S提供1路RS232辅助通道, 可用于传输监控信号或其它用途。其接口的定义如下表:
表13　RS232定义
RJ45引脚
1
2
3
4
5
6
7
8
定义
空
TD
RD
空
GND
空
空
空
设备外壳接地螺钉:
M4螺钉, 用户在安装设备时, 需将地线接至此螺钉, 以保证设备和用户的安全。

7.3 PDH-480S光端机
7.3.1 前面板说明
PWR
PHONE
LLOOP
ON
OFF
RUN
BER
RAD
LOF
LOS
CALL
CALL
RLOOP
MUTE
CH1
CH3
CH5
CH7
CH9
CH11
CH13
CH15
CH2
CH4
CH6
CH8
CH10
CH12
CH14
CH16
OPTICAL
TX RX
PDH-480S前面板
图10
设备指示灯
表14
名 称
功 能 说 明
指 示 灯
PWR
绿色, 电源指示灯
RUN
绿色, 亮为设备运行正常
BER
红色, 亮为光路有误码产生
RAD
黄色, 亮为对端设备有告警
LOF
红色, 亮为光输入信号中检测不到帧同步码
LOS
红色, 亮为光输入信号丢失告警
CALL
绿色, 对端公务电话请求通话时, 此灯闪, 同时有间断性的蜂鸣器提示音
CH1
绿色, 亮为第一路E1输入信号正常, 灭为信号丢失
CH2
绿色, 亮为第二路E1输入信号正常, 灭为信号丢失
CH3
绿色, 亮为第三路E1输入信号正常, 灭为信号丢失
CH4
绿色, 亮为第四路E1输入信号正常, 灭为信号丢失
CH5
绿色, 亮为第五路E1输入信号正常, 灭为信号丢失
CH6
绿色, 亮为第六路E1输入信号正常, 灭为信号丢失
CH7
绿色, 亮为第七路E1输入信号正常, 灭为信号丢失
CH8
绿色, 亮为第八路E1输入信号正常, 灭为信号丢失
CH9
绿色, 亮为第九路E1输入信号正常, 灭为信号丢失
CH10
绿色, 亮为第十路E1输入信号正常, 灭为信号丢失
CH11
绿色, 亮为第十一路E1输入信号正常, 灭为信号丢失
CH12
绿色, 亮为第十二路E1输入信号正常, 灭为信号丢失
CH13
绿色, 亮为第十三路E1输入信号正常, 灭为信号丢失
CH14
绿色, 亮为第十四路E1输入信号正常, 灭为信号丢失
CH15
绿色, 亮为第十五路E1输入信号正常, 灭为信号丢失
CH16
绿色, 亮为第十六路E1输入信号正常, 灭为信号丢失

控制开关: 前面板左边有3个按键开关, 它们的功能及说明如下表。
表15
按键开关
功能及说明
MUTE
告警屏蔽开关
按下
告警声音关闭, 此时即使有告警也不再响铃
弹起
告警正常工作, 有红色告警时响铃
RLOOP
远端环回开关
按下
光路向远端环回, 环回方式见图11
弹起
远端环回关闭
LLOOP
本端环回开关
按下
光路向E1端环回, 环回方式见图11
弹起
本端环回关闭
CALL
呼叫开关
按下
呼叫对端, 对端响铃
弹起
呼叫关闭
OUT
IN
RX
TX
E1
TX
RX
IN
OUT
E1
本端环回
远端环回

图11
公务接口(PHONE):
公务联络端口, 物理接口为4线RJ11, 引线顺序见图7, 当双方都按下CALL键后, 插入4线话机手柄双方即可通话, 接线方法参见表6。
光纤接口( OPTICAL) :
标准FC接口, TX表示输出, RX则表示输入。
可订制SC或ST接口, 订购时请注明接口类型。
电源开关:
ON表示打开, OFF则表示关闭。

7.3.2 后面板说明
AC POWER
DC POWER
RS232
CH8
CH7
CH6
CH5
CH4
CH3
CH2
CH1
CH16
CH15
CH14
CH13
CH12
CH11
CH10
CH9
PDH-480S后面板
AC POWER
DC POWER
CH4
CH3
CH2
CH1
CH8
CH7
CH6
CH5
RS232
CH12
CH11
CH10
CH9
CH16
CH15
CH14
CH13
图12　E1-75Ω-BNC
图13 E1-120Ω-RJ45

连接说明
表16
E1接口
G.703
BNC(75Ω/非平衡) /RJ45(120Ω/平衡)
光接口
光发送
OPTICAL TX
光接收
OPTICAL RX
RS232接口
RS232
RJ45接口
供电方式
DC+24V
+18VDC～+36 VDC, 三芯工业插座
DC-48V
-36 VDC～-72 VDC, 三芯工业插座
AC220V
165VAC～265V AC, 三芯插座

电源输入( POWER) :
PDH-480S支持220VAC, -48VDC, ＋24VDC三种电压。220VAC由AC POWER三芯插座接入, -48VDC和+24VDC由DC POWER三芯工业插座接入, 直流输入时不区分正负极性, 两个接线柱能够任意连接, 设备均正常工作( 另一个接线柱用于设备接地) 。
E1接口( CH1~CH16) :
非平衡接口: BNC连接器, OUT表示2Mbit/s输出, IN表示2Mbit/s输入。
平 衡 接口: RJ45连接器, 接口的定义参见表8。
RS232接口( RS232) :
PDH-480S提供1路RS232辅助通道, 可用于传输监控信号或其它用途。其接口的定义如下表:
表17　RS232定义
RJ45引脚
1
2
3
4
5
6
7
8
定义
空
TD
RD
空
GND
空
空
空
设备外壳接地螺钉:
M4螺钉, 用户在安装设备时, 需将地线接至此螺钉, 以保证设备和用户的安全。

8、 安装和维护
8.1 设备安装
8.1.1 设备开箱
设备到站后, 安装前进行开箱验货。注意检查以下内容:
● 设备外包装是否完好, 如有严重损坏, 应马上与我公司售后服务部联系以便及时予以解决。
● 按照设备装箱清单, 逐项核实, 若发现设备外部严重损伤或配件不全, 请和装机人员或直接与公司售后服务部联系。
● 请仔细检查设备型号和数量是否与您所订购的型号一致
● 核对配件是否齐全
● 检查设备供电方式
8.1.2 设备安装
● 用设备所配的安装螺丝将设备固定在19"机架上
● 在设备接地处安装可靠的地线
● 根据说明书, 利用随机的电源接头连接电源
● 根据实际情况制作用户设备连接电缆( BNC、 RJ-45和DB25) 并连接, 注意收发线不要接错。
● 连接收、 发光纤到设备的光发、 光收端口, 注意收、 发不要接错, 检查光纤头是否干净, 插入光纤跳线, 确保连接良好。( 光纤弯曲曲率半径须≥50mm)
● 用万用表检查电源电压值, 是否与设备要求的一致
● 所有安装完成并检查无误后, 打开电源开关
● 检查设备指示灯是否与实际情况相符( 参照说明书相关章节)
● 对独立式或机架式的设备, 应提供一个清洁、 稳定的工作环境和稳固的安装
8.1.3 安装注意事项
1) 设备在运输及安装全过程中应避免剧烈振动及机械损伤。
2) 注意在机房内合理布置光纤, 光纤弯曲曲率半径须≥50mm。
3) 上电前认真检查电压值与极性是否与后面板标识相符, 否则会使设备遭到永久性损坏。
4) 光纤连接器不得污染, 光纤接头使用前请用酒精轻轻擦洗, 否则会影响传输效果; 光纤连接器如对接不正, 有可能造成较大的功率衰耗, 应注意根据实际情况调整光连接器。
5) 设备安装位置应该方便人员进出及设备搬运。
6) 周围环境应干燥、 整洁, 并通风良好。
7) 设备在安装和使用维护时要采取必要的防雷、 防静电措施, 为此应将机箱接地, 以加强抗干扰能力与防止雷击。在设备使用前, 应提供独立架设的工作地与保护地, 并确保其接地良好。
8.2 设备开通
● 将电源开关拨至( ON) 侧
● 设备加电后, 根据说明书检查核对相关指示和告警
● 如果本机和对端均正常, 光纤接口连接无误, 则PWR电源指示绿灯亮, LOS, LOF告警灯均熄灭。由于支路信号未接, 此时( CH#) 支路灯亮红灯, 同时有声音告警。当支路信号正常接入后, 对应的E1支路红灯熄灭。当所有红灯熄灭时, 告警声关闭。
● 支路屏蔽: 屏蔽不用的支路告警, 当所有的告警消失后, 设备没有红灯显示。
● 公务电话: 光端机正常工作后, 在公务电话接口插入话机手柄, 按呼叫( CALL) 键, 向对端呼叫, 当对端按下CALL键并插入手柄后即可通话。当对端向本端呼叫时, 振铃蜂鸣器响, 按下CALL键并插入手柄后即可与对端通话。通话完毕应及时将CALL键弹起。
● 支路自环: 当系统工作正常, 无群路告警信息时, 可经过CONTROL拨码开关配合进行环回测试。在本端将E1支路对应的环回开关置于ON, 即可控制对端的对应的2Mb/s支路进行环回, 可在本端2Mb/s输出口测试到相应的输出信号。本功能可实现所有支路的自环, 使测试工作十分容易。
● 用误码仪检测2M支路的性能指标, 并做好记录。
● 告警声关闭: 当系统有以下情况时, 告警铃响。
A. 光路不通, 导致LOS告警时。
B. 信号不稳, 导致LOF告警时。
C. 对端告警, 当RALARM开关按下时。
D. 有部分支路未连通或空闲状态未屏蔽时。
在本端将MUTE按下, 即可将告警铃关闭。注意: 故障排除后, 应将此按键弹起, 使告警有效。
8.3 故障处理
该设备在出厂前已调整为最佳状态, 所有功能性接口均位于前后面板, 非我公司技术人员, 请勿擅自打开机箱。设备遇到故障时, 可用单机自环确定故障范围, 并及时与本公司联系。
下表列出了常见的设备故障和告警, 以及可能引起告警的原因和处理方法, 供参考。
设备告警和相关处理
表18
序号
告警
可能的原因
处理
1
主 告 警
PWR不亮
设备加不上电
电源连接不良
2
LOS红灯亮
收不到光信号
光纤链路不通; 对端无光输出
3
LOF红灯亮
收不到正常的帧信号
收信不稳定, 检查光链路和设备
5
次 告 警
支路告警
收不到2M信号
检查电缆质量; 收发是否接反
6
声音告警
本端或对端设备出现告警
查找设备故障所在并排除

9、 工程设计
光端机传输距离工程计算:
« 影响光端机传输距离最重要的指标为传输余量( budget) :
« 传输余量( budget) =发光功率-收信灵敏度
« 波长1310nm单模光纤损耗为0.34dB/Km
« 波长1550nm单模光纤损耗为0.25dB/Km
« 光连接器的插入损耗3dB。
« 设备富余度=3~10dB
对PDH-120S取M=5dB则传输距离

例如: PDH-120S的传输余量为30dB。
则传输距离为

如果在安装调试中, 遇到技术问题, 或在运行中设备出现故障请立即与本公司联系:
