公路与桥梁施工技术资料

87
2020年5月29日
文档仅供参考

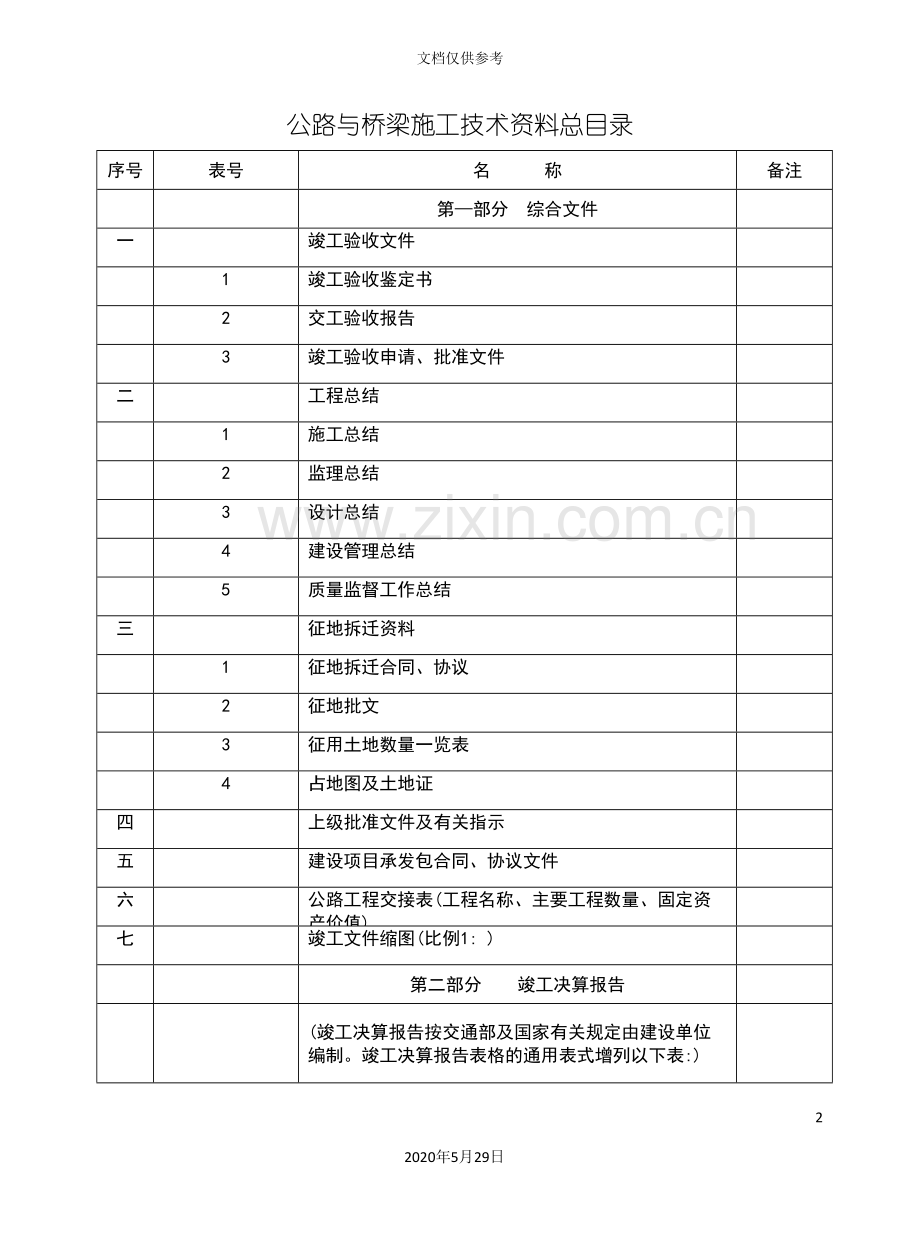

公路与桥梁施工技术资料总目录
序号
表号
名 称
备注

第—部分 综合文件

一

竣工验收文件

1
竣工验收鉴定书

2
交工验收报告

3
竣工验收申请、批准文件

二

工程总结

1
施工总结

2
监理总结

3
设计总结

4
建设管理总结

5
质量监督工作总结

三

征地拆迁资料

1
征地拆迁合同、协议

2
征地批文

3
征用土地数量一览表

4
占地图及土地证

四

上级批准文件及有关指示

五

建设项目承发包合同、协议文件

六

公路工程交接表(工程名称、主要工程数量、固定资产价值)

七

竣工文件缩图(比例1: )

第二部分 竣工决算报告

(竣工决算报告按交通部及国家有关规定由建设单位编制。竣工决算报告表格的通用表式增列以下表:)

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注

1
工程决算表

2
工程决算、财务决算比较表

第三部分 竣工图表

一

竣工表

竣01
主要技术经济指标比较表

竣02
房屋工程一览表

二

施工图设计文件

(一)技术设计文件

1
审批的设计及有关文件

2
审批的变更设计及有关文件(按路线、路基、桥梁、路面等项目分类编制)

(1)工程变更设计记录

(2)变更设计报告单

设计施工中重大技术问题的往来文件、会议纪要等

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注

第四部分(二)施工文件(试验记录表、施工检测表、质评表、施工监理表等)

第—篇 路 线

一

施工检测记录

01
施检—01
导线点测量汇总表

02
施检—01—1
导线测量记录表

03
施检—01—2
附合导线测量计算表

04
施检—02
路线平曲线检查表

05
施检—03
路线纵坡检查表

06
施检—04
超高、加宽、视距检测表

第二篇 路 基

一

试验记录

07
试表—01
颗粒分析试验记录(筛分法)

08
试表—01—1
粒径分配曲线

09
试表—02
液限、塑限联合试验记录

10
试表—03
有机质含量试验记录(重铬酸钾容量法)

11
试表—04
易溶盐试验记录(一)

12
试表—04—1
易溶盐试验记录(二)(硫酸根质量法)

13
试表—05
土工合成材料试验记录

14
试表—06-1
地基承载力试验记录(标准贯入法)

15
试表—06-2
地基承载力试验记录(动力触探法)

16
试表—07
含水率试验记录

17
试表—08
击实试验记录

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
18
试表—09
最大干密度试验记录

19
试表—10
石料的毛体积密度试验记录(静水称量法)

20
试表—11
量砂密度校验记录

21
试表—12
随机取样位置计算表

22
试表—13
压实度检查记录(灌砂法)

23
试表—14
压实度检查记录(环刀法)

24
试表—15
压实度检查记录(核子仪法)

25
试表—16
回弹弯沉试验记录

26
试表—16-1
回弹弯沉测试车标定记录表

27
试表—17
回弹模量试验记录

二

试验报告单、汇总表

28
试表—18
试验委托单

29
试表—19
试验报告单

30
试表—19—1
路基材料试验结果报告

31
试表—20
易溶盐试验报告

32
试表—21
标准密度试验结果汇总表

33
试表—22
土方分层压实检验签证表

34
试表—23
土工合成材料试验报告

35
试表—24
回弹弯沉检验报告

三

施工检测记录

36
施检—05
高程测量记录

37
施检—06
施工增设水准点记录表

38
施检—07
路基(面)宽度、高程、横坡、中线偏位检测断面位置随机选取计算表

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
39
施检07-1
原地面检测汇总表

40
施检—08
路基、路面宽度、中线平面位置、边坡检测记录

41
施检08—1
土方路基分层填筑厚度检查表

42
施检08—2
填石路堤施工检查表

43
施检—09
地基处理检查表

44
施检—09-1
粒料( )桩施工记录

45
施检—09-2
加固土( )桩施工记录

46
施检—09-3
土方路基清表及填前碾压检查表

47
施检—10
路基排水工程检查表

48
施检—10-1
土工合成材料铺设检查表

第三篇 桥梁、涵洞及防护工程

一

试验记录

49
试表—25
水泥物理力学性能试验记录

50
试表—25—1
水泥比表面积试验记录

51
试表—25—2
水泥细度试验记录(负压筛析仪法)

52
试表—26
钢筋拉力及弯曲试验记录

53
试表—27
焊接钢筋试验记录

54
试表—28
金属洛氏硬度试验记录

55
试表—29
水泥混凝土粗集料技术性能试验记录(一)

56
试表—30
水泥混凝土粗集料技术性能试验记录(二)

57
试表—31
水泥混凝土粗集料技术性能试验记录(三)

58
试表—32—1
水泥混凝土细集料技术性能试验记录(一)

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
59
试表—32—2
水泥混凝土细集料技术性能试验记录(二)

60
试表—32—3
水泥混凝土细集料技术性能试验记录(三)

61
试表—33
暂无

62
试表—34
集料压碎值试验记录

63
试表—35
粗集料针片状颗粒含量试验记录(规准仪法)

64
试表—36
含泥量试验记录

65
试表—37—1
混凝土拌和用水检验记录(一)

66
试表—37—2
混凝土拌和用水检验记录(二)

67
试表—37—3
混凝土拌和用水检验记录(三)

68
试表—38
砂浆配合比设计表

69
试表—39
水泥混凝土配合比设计表

70
试表—40
混凝土拌和物坍落度试验记录

71
试表—41
水泥混凝土(砂浆)抗压强度试验记录

72
试表—42
水泥混凝土抗折强度试验记录

73
试表—43
回弹法测试混凝土强度记录

74
试表—44
回弹法测试结构或构件混凝土强度计算表

75
试表—44-1
钻孔桩泥浆性能试验记录

76
试表—44-2
预应力孔道水泥浆性能试验记录

二

报告单、汇总表

77
试表—45
水泥物理力学性能试验报告

78
试表—46
水泥混凝土粗集料试验报告

79
试表—47
水泥混凝土细集料试验报告

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
80
试表—48
混凝土拌和用水检验报告

81
试表—49
水泥混凝土配合比设计报告单

82
试表—50
水泥混凝土抗压强度汇总评定表

83
试表—51
水泥混凝土抗折强度汇总评定表

三

施工检测记录

84
施检—12
大中桥轴线放样示意图

85
施检—13
桥涵构造物轴线放样记录表

86
施检—14
工序交验表

87
施检—15
明挖基础检测记录表

88
施检—16
钻孔记录表(冲击钻进)

89
施检—16-1
挖孔桩施工记录表

90
施检—17
钻孔桩终孔后灌注砼前检查表

91
施检—18
水泥混凝土浇筑申请报告单

92
施检—19
砼、砂浆配料通知单

93
施检—20
钢筋加工及安装检测表

94
施检—20-1
模板安装检查记录表

95
施检—21
水下混凝土灌注记录

96
施检—22
钻孔桩成桩检查表

97
施检—23
砼施工记录

98
施检—24
水泥砼温度检查记录表

99
施检—25
桥涵台后回填检查表

100
施检—26
张拉设备校验记录

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
101
施检—27
予应力钢筋冷拉记录

102
施检—28
先张予应力钢筋(丝)张拉记录

103
施检—28-1
先张法予应力钢丝、钢铰线单束张拉记录

104
施检—28-2
先张法预应力钢丝、钢铰线放张记录

105
施检—29
后张予应力管道检查表

106
施检—30
予应力孔道压浆记录表

107
施检—31
后张予应力钢筋(丝)张拉记录

108
施检—32
支座安装检查记录表

109
施检—33
梁(板)安装检查记录表

110
施检—34
混凝土小型构件检查记录表

111
施检—34-1
砼(浆砌片块石)结构物几何尺寸检查记录表

112
施检—34-2
管节预制检查表

113
施检—35
无破损检测基桩报告表

第四篇 路 面

一

(一)底基层、基层

114
试表—52-1
集料筛分试验记录(干筛法)

115
试表—52-2
集料筛分试验记录(水筛法)

116
试表—53
集料承载比(CBR)试验记录(一)

117
试表—54
集料承载比(CBR)试验记录(二)

118
试表—55
水泥(石灰)稳定土中水泥(石灰)剂量试验记录(EDTA滴定法)

119
试表—55-1
水泥稳定土中水泥剂量标准曲线试验记录表(EDTA滴定法)

120
试表—56
水泥(石灰)稳定土无侧限抗压强度试验记录

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
121
试表—57
路面(底)基层材料试验结果报告

122
试表—58
水泥()稳定土试验报告

123
试表—59
路面( )压实度检验签证表

124
试表—60
路面( )压实度检验汇总评定表

(二)面层

一

试验记录

125
试表—61
沥青面层粗集料技术性能试验记录(一)

126
试表—62
沥青面层粗集料技术性能试验记录(二)

127
试表—63
沥青面层粗集料技术性能试验记录(三)

128
试表—64
沥青面层细集料技术性能试验记录(一)

129
试表—65
沥青面层细集料技术性能试验记录(二)

130
试表—66
暂无

131
试表—67
石料抗压强度试验记录

132
试表—68
暂无

133
试表—69
矿粉试验记录

134
试表—70
沥青针入度、延度和软化点试验记录

135
试表—70-1
沥青蜡含量试验记录

136
试表—70-2
沥青溶解度试验记录

137
试表—70-3
乳化沥青试验记录

138
试表—71
沥青粘度试验记录(标准粘度计法)

139
试表—72
沥青老化试验记录

140
试表—73
沥青密度与相对密度试验记录

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
141
试表—74
沥青闪点与燃点试验记录(克利夫开口杯法)

142
试表—75
沥青混合料矿料组成设计表

143
试表—76
沥青混合料沥青用量选定图

144
试表—77
沥青混合料马歇尔稳定度试验记录

145
试表—78
沥青混合料油石比、矿料筛分试验记录(二)

146
试表—79
沥青混合料试件的密度试验记录(一)(蜡封法)

147
试表—80
沥青混合料试件的密度试验记录(二)(水中重法或表干法)

148
试表—81
沥青混合料试件的密度试验记录(三)(体积法)

149
试表—81—1
沥青混合料理论最大相对密度试验记录

150
试表—82
路面构造深度测试记录(铺砂法)

151
试表—83
路面抗滑值试验记录(摆式仪)

152
试表—83-1
沥青路面渗水系数试验记录

153
试表—84
沥青试验结果报告

154
试表—85
沥青路面粗集料试验报告

155
试表—86
沥青路面细集料试验报告

156
试表—87
沥青三大指标试验结果汇总表

157
试表—88
沥青混合料油石比、矿料筛分试验结果汇总表

158
试表—89
沥青混合料马歇尔稳定度试验结果报告

159
试表—90
乳化沥青试验结果报告

160
试表—91
沥青路面矿粉试验报告

161
试表—92
沥青混合料车辙试验记录

162
试表—93
沥青用量试验记录(喷洒法)

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
三

施 工 检 测 记 录

163
施检—36
路基、路面平整度检测记录表

164
施检—37
路面( )层厚度检测表

165
施检—38
水泥砼路面纵横缝、顺直度、相邻板高差检测表

166
施检—39
沥青混合料拌和机工作台班记录

167
施检—40
路面基层施工记录

168
施检—40-1
水泥稳定粒料基层钻芯取样记录表

169
施检—41
沥青路面施工记录

170
施检—42
路面平整度仪检测记录表

171
施检—43
路基、路面横坡测量记录表

四

隧道检测记录

172
施检—45
隧道喷锚支护施工记录

173
施检—46-1
隧道现场监控量测记录

174
施检—46-2
隧道现场监控量测记录

175
施检—47
隧道附属建筑物工程质量检查表

176
施检—48
隧道地质超前预报记录表

177
施检—49
隧道喷射混凝土检验记录表

178
施检—50
隧道轴线放样记录表

179
施检—51
隧道边墙基础检查记录表

180
施检—52
暂空

181
施检—53
隧道拱顶下沉(周边收敛)数据回归分析图

182
施检—54
隧道钢拱支撑(格构梁)构件加工检查表

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注

第五篇 交通安全设施

一

钢材拉力及弯曲试验记录
试表—26

……

二

报告单、汇总表

试验委托单
试表—18

试验报告单
试表—19

……
用有关试表
三

施工检测记录

183
施检—44
交通安全设施检测表

工序交验表
施检——14

第六篇 立交工程

一

试验记录

……
用桥梁、路基、路面试表
二

报告单、汇总表

用桥梁、路基、路面试表
三

施工检测记录表

……
用桥梁、路基、路面试表

第七篇 路用房屋及服务设施

(按国家和建设部颁发的有关行业标准进行整理)

第八篇 环境保护及绿化

一

试验记录

……
参照有关表式
公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
二

报告单、汇总表

……
参照有关表式
三

施工检测记录

……
参照有关表式

第九篇 质评表

(一)施工质评表

184
质评01(一)
分项工程质量检验评定表

185
质评01(二)
公路建设项目各分项工程质量保证资料核查表

186
质评—02
分部工程质量检验评定表

187
质评—03
单位工程质量检验评定表

188
质评—04
建设项目(合同段)质量检验评定表

189
质评—05
工程汇总表

190
质评—06
房建单位(子单位)工程质量竣工验收记录

191
质评-06-1
房建单位(子单位)工程质量控制资料核查记录

192
质评-06-1续
房建单位(子单位)工程质量控制资料核查记录

193
质评—06-2
房建单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录

194
质评—06-3
房建单位(子单位)工程观感质量检查记录

一

第十篇 施工监理表

监理报表

常见监理文件名称及报送范围

195
监理—01
施工放样报验单

196
监理—1-1
水泥(沥青)混凝土配合比设计申请批复单

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
197
监理—02
工程分项开工申请批复单

198
监理—03
承包人每周工作计划

199
监理—04
监理日报

200
监理—05
检验申请批复单

201
监理—06
工作指令

202
监理—07
工程变更令

203
监理—08
索赔申请单

204
监理—09
索赔时间／金额审批表

205
监理—10
工地会议纪要

206
监理—11
中间交工证书

207
监理—12
分包申请报告单

208
监理—13
工程暂时停工指令

209
监理—14
复工指令

210
监理—15
工程质量事故处理报告单

211
监理—16
工程交工证书

212
监理—17
工程缺陷责任期终止证书

二

支付报表

213
支表—01
工程进度表

214
支表—02
清单支付报表

215
支表—03
工程变更一览表

216
支表—04
单价变更一览表

217
支表—05
中间计量表

公路与桥梁施工技术资料总目录
序号
表 号
名 称
备注
218
支表—06
中间计量支付汇总表

第十一篇 质量安全等事故

219

工程质量事故检查报告

220

工程质量事故处理报告单
监表—15
221

重大工程质量事故报告表

222

安全事故统计表

223

自然灾害记录

第十二篇 进度控制文件

224

总进度图(表)计划、批准文件

225

分期进度图(表)(月、季、半年、年度)计划批准文件

226

开竣工报告和批复文件

(1)开工报告

(2)竣工报告

227

有关进度的往来文件

第十三篇 投资控制计划

228

概预算审批文件

229

投资增减变化的文件

第十四篇 施工照片与音像资料、施工(监理)日志等

230

施工照片(按单位工程分列装订)

231

录像片

232

监督日志、项目管理日志、施工(监理)日志

第一篇 路 线

施工检测记录:
1．施检—01导线点测量汇总表
(1)该表为高速、一级公路、大桥、隧道等用坐标放样或用导线点网控制的工程使用。不采用坐标放样的工程,不填此表。
(2)本表由施检01－1表导线测量记录表及施检01－2表附合导线测量计算表汇总而来。
2．施检—02路线平曲线检查表
路线平曲线检查表是检查路面工程完工后的平曲线与设计平曲线的偏差情况。为便于检测又能反映出曲线的主体,主要检测内容为:交点桩号、曲线偏角、曲线外距。
表中切线长、半径、缓和曲线长一般不检测。
3．施检—03路线纵坡检查表
本表用于检查成型后的公路纵面是否满足设计要求。
4．施检—04超高、加宽、视距检测表
该表适用于路线平面指标比较小且需要采取工程措施路段。

第二篇 路 基

试表的填表说明
(1)表头部分的填写:
工程名称:指工程项目名称含合同段号。
试样编号:指对试样进行分类编号。
试样地点:指取样具体位置。
拟定用途:指用于何工程地段、结构层次和工程部位。
试验单位:指试验检测机构或工地试验室名称。
试样说明:指试样的类型及特征。
试验规程:指本试验所采用现行的部颁或行业试验规程的代号。
试验环境:指试验时试验场所的温度或湿度。
主要仪器:指使用计量器具或专用试验仪器的名称及型号精度等。
技术负责人:指试验检测机构或工地试验室的技术负责人
试验日期:试验当天日期。
(2)表中主体部分的填写:
①．应将试验数据如实填在规定的格内或栏内,其中各项测试结果的计算及数据应符合有效数字的规定,测定结果应符合试验规程规定的精度或允许偏差的要求。采用的计量单位要与规范、规程规定的保持一致,不得随意采用。
②．如填写有误,不得涂改,应在原数据上划一杠,在其旁边将正确数据填上。
③．试验结果栏是综合上述检测数据,用简炼的语言将试验结果与施工技术规范或试验规程相比较后得出合格或能否使用的结论。
④．附注或备注栏在必要时填写与试验有关或须进一步说明情况的事由。
⑤．监理工程师意见栏要求对检验结果准确地说明结论性意见。
一、试验记录
1．试表01”颗粒分析试验记录”(筛分法)
本表适用于粒径大于0．075mm的土进行分析试验,其目的是:划分土类,鉴定土的工程性质。
2．试表01－1”粒径分配曲线”
此表由试表01的试验结果绘制。
3．试表02”液限、塑限联合试验记录”
表中试验结果栏目应明确指出液限、塑限、塑性指数各是多少,并注明土的类别和代号。
4．试表03”有机质含量试验记录”(重铬酸钾容量法)
附注栏填写时应注明试验中各时段的石腊油锅的温度、试验结果及标准要求,有机质土的名称和代号,可否使用等。
5．试表04易溶盐试验记录(一)
试表04-1易溶盐试验记录(二)(硫酸根质量法)
附注栏应注明土的全盐量的多少及土的鉴别分类和代号,以及试样的筛孔尺寸。
6．试表05”土工合成材料试验记录”
表中空白处可根据所测项目自定填写格式。
7．试表06-1地基承载力试验记录(标准贯入法)、试表06-2地基承载力试验记录(动力触探法)
①．两表用于软弱地基处理或桥涵地基承载力试验。
②．试表06-1表适用于砂土、粉土和一般性粘土。
③．试表06-2轻型适用于浅部的填土、砂土、粉土、粘性土;重型适用于砂土、中密以下的砾(碎)石土、极软岩。
8．试表07”含水率试验记录”
9．试表08”击实试验记录”
若进行无机稳定类试样击实时,应在试样说明栏内注明水泥剂量。
10．试表09”最大干密度试验记录”
附注栏,应对试样的外观和试验过程的异常现象(如试样损失、分离情况)加以描述,并注明试筒尺寸和使用方法。
11．试表10”石料(集料)的毛体积密度试验记录”(静水称量法)
附注栏应注明石料(集料)的组成是否均匀,试验结果对于组成均匀的石料其密度为三个试件所测结果的平均值,否则应记录最大值与最小值。
12．试表11”量砂密度校验记录”
附注栏内应注明量砂的粒径范围和量砂密度,并呈监理签认。
13．试表12”随机取样位置计算表”
14．试表13”压实度检查记录(灌砂法)”
15．试表14”压实度检查记录(环刀法)”
16．试表15”压实度检查记录(核子仪法)”
17．试表16”回弹弯沉试验记录”。
18．试表16-1回弹弯沉测试车标定记录表
19．试表17”回弹模量试验记录(现场承载板法)”,用于野外承载板法测定土的回弹模量。
二、试验报告单、汇总表
20．试表18”试验委托单”
此表用于委托试验。
21．试表19”试验报告单”
①在无专项报告单时,用此表根据所检测项目自定填写格式。
②试验单位应对试验结果负责,不得使用”仅对来样负责”等字样。
③此表须呈监理工程师签认。
22．试表20”易溶盐试验报告”
在土样说明一栏中应明确土的分类和名称及筛孔尺寸。
23．试表21”标准密度试验结果汇总表”
①将一个分部工程的所有击实试验结果汇总于此表中,试样编号、材料名称、取样位置、代表地段和层次必须与试表08”击实试验记录”中相符。
②在附注栏中对特殊地段的特殊土质应加以必要的说明。
24．试表22”土方分层压实度检验签证表”
①用于路基每个作业施工地段的各层次,将与离路基顶面同距离的实测干密度、标准干密度和压实度值按检验位置桩号,沿路线前进方向由小到大的顺序逐个填入此表。
②进行评定计算合格后,呈报监理工程师签认。
25．试表23”土工合成材料实验报告”
26．试表24”回弹弯沉检验结果报告”
①以路基路面分项工程为单元进行汇总评定,是分项工程评定的附件资料。
②处理意见栏指对舍弃的弯沉值过大的点提出局部处理意见。
三、施工检测记录:

27．施检05高程测量记录
偏差值可填在备注栏内。
28．施检06施工增设水准点记录表
①位置一栏为公路中线桩号左右位置。
②L—为引用水准点至设定水准点间距离;n是测站数,一般不必填写。
29．施检07路基(路面)宽度、高程、横坡、中线偏位检测断面位置随机选取计算表
30．施检08路基(路面)宽度、中线平面位置、边坡检测记录表
该表适应于路基、路面各层次宽度、中线平面位置偏差及路基成型后的路基边坡检测记录。

①桩号为检测点或断面的路线位置。
②1／2宽为实测全宽度的1／2。
③设计中线距边缘距离指设计路线中线垂直方向距路基、路面各层次边缘的水平距离,左右栏只填写一侧即可。当1/2路基、路面宽度小于中线距边缘的距离时为左偏,反之则右偏。
④在加宽段落检测时应注明。
31．施检08—1土方路基分层填筑厚度检查表、施检08—2填石路堤施工检查表
本表适应于不同等级公路不同土质分层填筑压实厚度、填石路堤施工检查用表。
32．施检09地基处理检查表
该表适应于不良地质路段,地基需进行换填土处理段落,因此需要重点检查。
①处理方式应简明扼要说明清楚。如采用的施工工序换填土的种类、人员或机械设备等。
②地面高程、顶面高程偏差根据需要进行填写,可适当增加测量点并附表加以说明。
③密实度检查应每层检查不少于5点或按每200米每层检查8处。按数理统计计算密实度和强度。层次由换填底面算起,由下而上填写。
④自检意见应说明施工工序、方法、材料及处理范围是否符合要求。
33．施检10路基排水工程检查表
①按发生的排水工程进行检测,检测项目按质评标准中需要检测的项目进行填写。实测值为实际测量所获得的数据,检测频率按要求执行。
②该表为路基排水分项工程质评表提供依据。
34. 施检10—1土工合成材料表
表中其它项目一栏应根据土工合成材料类型填写相应检查项目,如锚固长度、搭结处透水点、粘结力等。

第三篇 桥梁、涵洞及防护工程

一、试验记录:
1．试表25水泥物理力学性能试验记录
水泥细度检验方法执行现行国家标准。
2．试表25—1水泥比表面积试验记录
3．试表26钢筋拉力及弯曲试验记录
试件尺寸中的钢筋直径应填实测值。检测记录应汇入试表19的报告单中并填写各项技术指标的规定值或允许范围,并根据实测值确定该材料是否合格。
4．试表27焊接钢筋试验记录
①执行标准为现行规范或规程的规定。
②对焊接外观质量进行描述。
③结果汇入试表19的报告单中并填写各项技术指标的规定值或允许范围,并根据实测值确定该材料是否合格。
5．试表28金属洛氏硬度试验记录
此表为预应力砼锚具进场时和施工中对其硬度的检验。
6．试表29、试表32-3为水泥混凝土粗(细)集料技术性能试验记录(一)、(二)、(三)
此6张表用于对水泥混凝土粗(细)集料料场的代表试样进行品质检验的记录表。若填试表29表则不填试表34。
7．试表34集料压碎值试验记录
①此表为施工过程中对粗、细集料的压碎值指标随时进行抽样检验的常见表式。
8．试表35粗集料针片状颗粒含量试验记录(规准仪法)
此表为施工过程中对粗集料的针片状颗粒含量随时进行抽样检验的常见表式。
9．试表36含泥量试验记录
此表为施工过程中对粗、细集料的含泥量随时进行抽样检验的常见表式。
10．试表37－１、试表37－２、试表37－３混凝土拌合用水检验记录(一)、(二)、(三)
拌制混凝土宜采用饮用水,一般能满足要求,使用时可不进行试验。
11．试表38砂浆配合比设计表、试表39水泥混凝土配合比设计表
为施工前进行水泥混凝土、砂浆配合比设计时使用。
12．试表40混凝土拌合物坍落度试验记录
此表主要用于水泥混凝土结构物施工过程中砼拌合物和易性的检验。
13．试表41水泥混凝土(砂浆)抗压强度试验记录、试表42水泥混凝土抗折强度试验记录
①压力机应选用相应的型号,主要仪器应标明压力机的型号和量程。
②此试验必须有两人以上进行,否则试验结果无效,监理工程师应旁站试验过程,并签名。
14．试表43回弹法测试混凝土强度记录
试表44回弹法测试结构或构件混凝土强度计算表
①两表用于对混凝土强度有怀疑或在工程质量验收时验证砼强度用。
②测试前回弹仪需经计量部门标定合格。
二、试验报告单、汇总表:
１5．试表45水泥物理力学性能试验报告
①此表是对水泥技术性能检验后而出的报告单,由试表25汇总而来。
②国家规定标准一栏应填写国家现行的水泥检验标准。
③结果评定一栏应根据检测结果确定该批水泥或样品是否符合检验标准,能否使用。
１6．试表46水泥混凝土粗集料试验报告
①此表为水泥混凝土用粗集料料场的代表试样各项技术指标检验后出的报告单,由试表29、试表30、试表31汇总而来。
②表中”质量标准”应符合现行规范要求。
③”结果评定”栏应根据以上结果来确定材料是否合格。
１7．试表47水泥混凝土细集料试验报告
①此表为水泥混凝土用细集料料场的代表试样各项技术指标检验后出的报告单,由试表32－1、试表32－2、试表32－3汇总而来。
②表中”质量标准”应符合现行规范要求。
③”结果评定”栏应根据以上结果来确定材料是否合格。
１8．试表48混凝土拌和用水检验报告
①此表由试表37－1、37－2、37－3汇总而来。
②表中”质量标准”应符合现行规范要求。
③”结果评定”栏应根据以上结果来确定使用水是否合格。
１9．试表49水泥混凝土配合比设计报告单
①此表根据试表39的试配结果进行填写。
②结论一栏应对选定配合比是否使用于工程项目和部位。
20．试表50水泥混凝土抗压强度汇总评定表,试表51水泥混凝土抗折强度汇总评定表
此表分别由试表41、试表42汇总而来,应按一个分项工程为单元进行汇总评定。结果填入分项工程评定表中。评定方法按照现行<公路工程质量检验评定标准>执行。
三、施工检测记录表
21、新公施检2大中桥梁轴线放样示意图
①本表用于各种桥型结构的大中桥梁开工前轴线放样。
②示意图中标明桥梁轴线固定桩桩位及其护桩桩位,以及所有墩台轴线桩桩位。
③标明施工所需水准点,及补充水准点位置。
④示意图宜按比例绘制。
22、新公施检13桥涵及构造物轴线放样记录表
①本表为小桥涵及其它构造物(挡土墙、截水坝、护坡等)开工前及基坑开挖完成后的轴线放样和基础浇筑后的放样检查的记录。
②小桥涵及其它结构物开工前放样仅填序号3．4．5．6．项内容,基坑开挖完成后的轴线放样及基础浇筑后的放样检查填序号1．2．4．5．6项的内容。
③示意图中标明桥涵轴线桩桩位及其护桩桩位,以及其它构造物轴线控制桩桩位及护桩桩位。
④表中轴线偏位是指对所放轴线进行检查的结果,中心桩地面高程指开挖前原地面标高,对于导流坝、挡土墙等应每20米测量二点。
⑤合格率指基础浇筑完成后的检查结果。
23、新公施检14工序交验表
①本表适用于公路建设项目中的所有分项工程施工中,前道工序完工后进行下道工序前的交验,作为分项工程工序质量控制的保证资料。
②工序内容栏填写时应详细说明工序内容,还应注明检查结果。同时附上相关的检测资料的表号。
③监理在收到工序交验表后在监理检验情况与意见栏内填上检查结果,视检查情况提出处理意见,并确认能否进行下道工序施工。
④本表一式二份,一份交监理。
24、新公施检15明挖基础检测记录表
①本表适用于桥涵、挡土墙及其它结构一个明挖基础的几何尺寸检查,本表为分项工程质量评定的附件资料。
②填表时应注意如实描述水文地质情况及承载能力,说明能否满足设计对地基的要求,并附上承载力检测资料。
③标高检测:桥涵基础应检测四个角及中心处的标高,挡墙及导流坝每二十米检测三点,且不少于三点。
④轴线平面示意图按新公施检13图示填写。
⑤施工单位自检合格后,监理工程师应进行检测,并在工序交验表中签署意见。
25、新公施检16钻孔记录表(冲击钻进)
①本表为钻孔施工记录,施工中不用冲击钻机成孔时则冲程、冲击次数栏不填。
②本表每工
