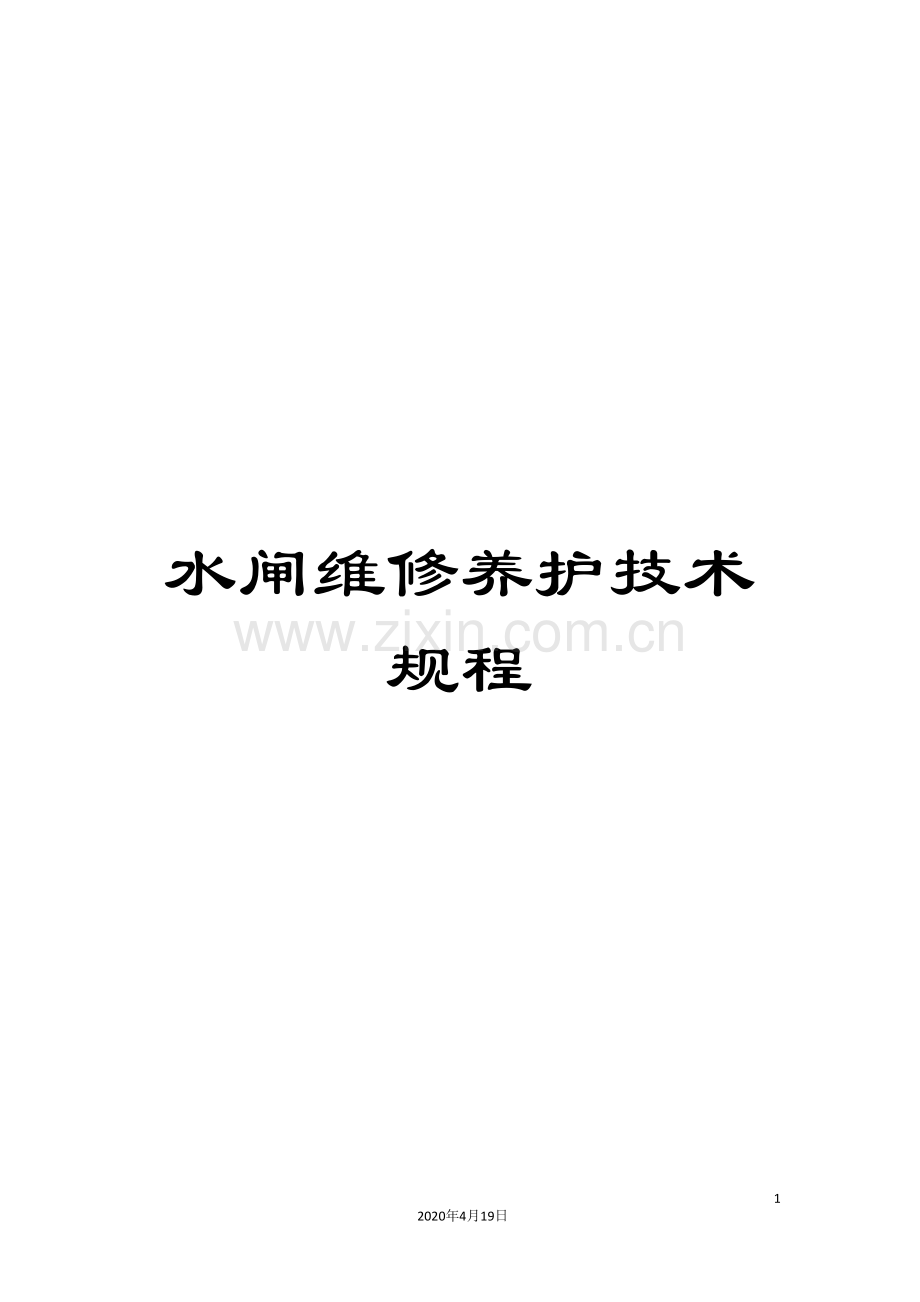

水闸维修养护技术规程范本.doc

水闸维修养护技术规程

98
2020年4月19日
文档仅供参考

湖东堤水闸维修养护技术规程

（试行）

湖东堤管理局 二零一六年五月

前 言

为加强湖东堤水闸维修养护管理，提高水闸维修养护质量和作业水平， 确保水闸的功能完好和运行安全，特制定《湖东堤水闸维修养护技术规程》
（以下简称《规程》）。

本《规程》是根据水利部《水闸技术管理规程》（SL-75-94）和《湖东堤水闸运行养护基本条件规定》的有关水闸维修养护条款精神以及本规程 编制计划进行编写的。
本《规程》在总结湖东堤近年来水闸工程维修养护管理工作的经验基 础上，并吸收了水利部及邻近省市（特别是江苏省）的有关水闸维修养护 资料编写而成。在编制过程中，编制组进行了广泛的调查研究。
本《规程》主要包括工程检查、闸门检查、水工建筑物及闸门的养护、 水工建筑物及闸门的维修、设备的检查养护与维修、环境与绿化保护、技 术资料和档案管理以及条文说明等内容。
本《规程》共分 8 章 36 节，并附有条文说明。 希望各单位在使用本《规程》的过程中，不断积累资料，总结经验，
对需要修正和补充之处，请函告湖东堤管理局，以便今后修编时参考。

目 次

1 总则-------------------------------------------------------------------------4

2 工程检查与观测----------------------------------------------------------5

2.1 一般规定----------------------------------------------------------------5

2.2 经常检查----------------------------------------------------------------5

2.3 定期检查----------------------------------------------------------------6

2.4 特别检查----------------------------------------------------------------6

2.5 检查内容----------------------------------------------------------------6

2.6 观测----------------------------------------------------------------------7

3 闸门检查----------------------------------------------------------------------11

3.1 一般规定--------------------------------------------------------------11

3.2 经常检查--------------------------------------------------------------11

3.3 定期检查--------------------------------------------------------------11

3.4 特别检查--------------------------------------------------------------12

4 水工建筑物、闸门的养护-------------------------------------------------13

4.1 一般规定--------------------------------------------------------------13

4.2 土工建筑物-----------------------------------------------------------13

4.3 石工建筑物-----------------------------------------------------------13

4.4 混凝土建筑物--------------------------------------------------------14

4.5 闸门--------------------------------------------------------------------14

4.6 启闭机房、控制室--------------------------------------------------15

4.7 辅助设施--------------------------------------------------------------16

5 水工建筑物、闸门的维修-------------------------------------------------17

5.1 一般规定--------------------------------------------------------------17

5.2 土工建筑物-----------------------------------------------------------18

5.3 石工建筑物-----------------------------------------------------------19

5.4 混凝土建筑物--------------------------------------------------------19

5.5 闸门--------------------------------------------------------------------21

5.6 启闭机房、控制室---------------------------------------------------23

5.7 辅助设施--------------------------------------------------------------23

6 设备的检查养护与维修----------------------------------------------------25

6.1 一般规定--------------------------------------------------------------25

6.2 启闭机的经常检查与养护-----------------------------------------25

6.3 启闭机的定期检查与维修-----------------------------------------27

6.4 电气设备--------------------------------------------------------------29

6.5 仪表与自控-----------------------------------------------------------33

7 环境与绿化保护-------------------------------------------------------------35

7.1 一般规定--------------------------------------------------------------35

7.2 水域保护-------------------------------------------------------------35

7.3 陆域保护--------------------------------------------------------------35

7.4 绿化--------------------------------------------------------------------36

7.5 其它环境设施--------------------------------------------------------36

8 技术资料和档案管理-------------------------------------------------------38

9 条文说明---------------------------------------------------------------------39

1 总 则

1.0.1 为加强湖东堤水闸维修养护管理，提高水闸维修养护质量和作业水 平，确保工程的功能完好和运行安全，并延长其使用年限，充分发挥水闸的 综合效益，促进水闸维修养护工作的制度化、规范化，根据水利部《水闸技 术管理规程》（SL-75-94）和《湖东堤水闸管理办法》，综合《湖东堤水闸技 术管理规定》、《湖东堤水闸运行养护基本条件规定》的有关水闸维修养护条款精神，结合湖东堤水闸维修养护的实际，制定本规程。
1.0.2 水闸维修养护遵循“经常养护、及时维修、养重于修、修重于抢” 的工作原则。
1.0.3 本规程适用于湖东堤所属各类中、小型水闸,其它水闸可参照本规程执行。大 型水闸的维修养护规程可应根据工程特点和具体情况，参照本规程，进行补 充完善。
1.0.4 水闸维修养护分为养护、岁修、大修和抢修。本规程的维修养护重 点在养护和岁修，即日常的保养及根据检查观测发现的问题和缺陷汛前进行 必要的整修和局部修补。

2 工程检查与观测

2.1 一般规定

2.1.1 工程检查包括经常检查、定期检查、特别检查和安全鉴定。安全鉴 定按《湖东堤水闸安全鉴定规定》（试行）执行。
2.1.2 工程检查观测的主要任务应包括以下内容:

1 监视水情和水流形态，观测水工建筑物的状态和运行情况，掌握水 情和工程变化规律，为科学地进行工程管理和维修养护提供依据；
2 及时发现异常现象，分析原因，采取措施，防止事故发生；

3 验证工程规划、设计、施工以及科研成果，为发展水利科学技术提 供资料。
2.1.3 检查观测工作应符合下列基本要求:

1 检查观测应符合相关规范和规定要求，精度应符合要求；

2 检查观测应按规定的内容（或项目）、周期执行；

3 检查记录和观测成果应做到详尽、真实、准确。资料应及时整理、 分析并定期进行整编和归档；
4 检测设施应妥善保护，检测仪器和工具应定期校验、维修。

2.1.4 定期检查、特别检查结束后，应出具检查报告，并报上级主管部门 备案。
2.1.5 闸门、启闭机和其它机电设备等的检查详见本规程其它章节。

2.2 经常检查

2.2.1 主要水工建筑物的检查周期规定为每两周一次。水工建 筑物应实行巡检制度。根据船只通行频率，确定巡检周期。巡检周期为每日 一次至每周一次。

2.2.2 检查范围为闸区范围内的水工建筑物、道路、交通桥、启闭机房、

控制室等及水闸管理范围内的河道、堤防和水流形态等。

2.2.3 检查的一般方法可用眼观、耳闻、手摸、鼻嗅和用简单的工具量测。

2.3 定期检查

2.3.1 结合每年汛前和汛后检查，定期检查周期为每季一次。

2.3.2 检查范围同经常检查。 对水闸的重要部位和主要设施应全面检查, 对由经常检查发现问题后提出的定期检查项目应着重检查。汛前应着重检查 渡汛存在的问题、整改措施和应急方案；汛后应着重检查工程变化与损坏情 况，为制定修复工程计划提供依据。
2.3.3 对于在定期检查中发现的需要进一步检测的结构性严重损伤，应向 上级主管部门提出，由专业检测单位进行检测。

2.4 特别检查

2.4.1 当水闸遭受强热带风暴或者台风、暴雨、高潮位、洪水、强烈地震 或其它严重自然灾害、重大工程事故时，应及时进行特别检查。
2.4.2 特别检查着重检查工程的重要部位和主要设施有无损坏或损坏程 度, 及时发现问题并分析、处理。
2.4.3 对于工程的水下部位如认为有必要进行检查，则可作为特别检查处 理。采用何种检查方法需进行技术经济论证，并提出专题报告，向上级主管 部门申报计划，经批准后组织实施。

2.5 检查内容

2.5.1 水闸管理范围内有无违章建筑和危害工程安全的活动，环境是否整 洁、美观。
2.5.2 土工建筑物有无雨淋沟、塌陷、裂缝、渗漏、滑坡和白蚁、害兽为

害等；排水系统、导渗及减压设施有无损坏、堵塞、失效；堤闸连接段有无

渗漏等迹象。

2.5.3 石工建筑物块石护坡有无塌陷、松动、隆起、底部淘空、垫层散失； 墩、墙有无沉陷、倾斜、滑动、勾缝脱落，排水设施有无堵塞、损坏等现象。
2.5.4 混凝土建筑物有无沉降、倾斜、位移、滑动，有无裂缝、磨损、剥 蚀、露筋（网）及钢筋锈蚀等情况；伸缩缝、止水有无损坏、漏水及填充物 流失等情况。
2.5.5 工程的水下部位有无冲刷破坏；消力池、门槽内有无砂石堆积；伸 缩缝、止水有无损坏；门槽、门坎的预埋件有无损坏；闸区河道内有无淤积、 冲刷等情况。
2.5.6 船舶停靠及航行辅助设施包括系船钩、带缆桩、爬梯、航行标志、 防护设施等是否完好。
2.5.7 闸区水流形态是否平稳，水跃是否发生在消力池内，有无折冲水流、 回流、漩涡等不良流态；河道水质污染与水面漂浮物情况。

2.6 观测

2.6.1 观测项目根据设计和水闸实际情况确定。

2.6.2 沉降、水平位移观测

1 工程竣工验收后两年内每季度观测一次，经资料分析已趋稳定后， 可改为每年汛前、汛后各观测一次，五年后改为每年汛后观测一次；
2 当发生地震或者超过设计最高水位、最大水位差时，应增加测次；

3 每年一次向市测绘部门核对所引水准点的高程，起测基点高程应每 年校测一次；
4 应同时观测内、外河水位及气温等；

5 沉降、水平位移观测按现行国家测量规范要求进行。

2.6.3 裂缝观测

1 裂缝观测项目主要为：裂缝宽度、裂缝深度、裂缝长度及延伸方向；

2 对于可能影响结构安全的裂缝，选择有代表性的位置设置固定观测 标点；
3 裂缝发展初期每月观测一次，裂缝发展缓慢后，可适当减少测次； 但在出现最高（低）气温、发生强烈震动、超标准运用或者裂缝有显著发展 时，均应增加测次；判明裂缝已不再发展，则恢复正常观测；
4 同时观测内外河水位、气温和水温及结构荷载情况。

2.6.4 河床变形观测

1 观测范围包括水闸内外引河段、水闸本身。内外引河观测长度可根 据具体情况确定；
2 河床变形观测每年进行一次，当冲刷或淤积较严重、泄放大流量或 者超标准运用、冲刷尚未处理而运用较多时，应增加测次；
3 断面间距以能反映引河的冲刷、淤积变化为原则，一般情况为 50 米。 在两岸设置固定断面桩标明断面位置；
4 断面测量宜选择中等潮位、风力较小、闸门关闭或者船舶较少，泄 量较小时进行，并同步观测水位；
5 断面测量后将观测结果绘制成河床断面图或地形图，并计算淤积量、 冲刷量变化。
2.6.5 扬压力、水位、流量观测

1 扬压力观测项目按水利部《水闸技术管理规程》（SL75-94）规定执 行；
2 水位、流量等项目的观测可参照现行水文观测规范的有关规定执行， 也可直接采用同期水文观测资料。
2.6.6 专门性观测

1 混凝土碳化观测

1）视工程情况不定期进行。可采用凿孔用酚酞试剂测定，观测结束 后应用高标号水泥砂浆封孔；
2）测点可按建筑物不同部位均匀布置，每个部位同一表面不少于三 点。测点宜选在通气、潮湿的部位，不宜选在角、边或外形突出部位。
2 水质、泥砂和钢筋应力、混凝土应变、混凝土温度、伸缩缝缝隙等 项目的观测应按水利部有关观测规程执行。
2.6.7 资料整编

1 观测结束后，应及时对资料进行整理、计算和校核；

2 资料整编应每年进行一次，包括以下内容：

1）收集观测原始记录与考证资料以及平时整理的各种图表等；

2）对观测成果进行复核审查；

3）选择有代表性的测点数据或者特征数据，填制统计表和曲线图；

4）分析观测成果的变化规律及趋势，与设计情况比较是否正常，并 提出相应的安全措施和必要的操作要求；
5）编写观测工作的有关说明。

3 资料整编成果应符合以下要求：

1）考证清楚、项目齐全、方法合理、数据可靠、图表完整、说明详 尽；
2）图形比例尺满足精度要求，图面线条清晰均匀、注字工整整洁；

3）表格及文字说明端正整洁、数据上下整齐、无涂改现象。

4 对资料整编中发现的异常现象应当作专项分析，必要时可会同科研、 设计、施工人员作专题研究。资料整编成果应提交上级主管部门审查。

3 闸门检查

3.1 一般规定

3.1.1 本章内容适用于平面钢闸门，其它形式钢闸门可参照执行。

3.2 经常检查

3.2.1 检查周期规定每周不少于一次。

3.2.2 检查内容：检查内容主要有止水、主及侧滚轮、门叶、梁系、吊耳、 搁门器等。
1 止水检查：观察其有无磨损和损坏，在闸门启动时听有无异常声响， 看漏水是否正常。止水固定螺栓周围是闸门防锈的薄弱环节，应经常检查有 无锈水流淌现象；
2 主、侧滚轮检查：一是在闸门启动过程中，观察滚轮是否转动，二 是在闸门离开水面后，看其是否转动灵活。主、侧滚轮如有加油设备，应检 查其是否完好；
3 门叶、梁系检查：检查闸门外表面及梁系状况，检查油漆涂层或其 它涂层是否完好，有无龟裂、翘皮、锈斑等现象，门叶、梁系是否变形，焊 缝有无开裂；
4 吊耳检查：观察吊耳是否牢固可靠，检查零件有无裂纹，焊缝有无 开裂，螺栓有无松动，止轴销是否丢失，销轴是否窜出。
5 搁门器检查：有无变形，焊缝有无开裂或螺栓（铆钉）松动，润滑 是否良好，闸门搁置是否正常。
3.3 定期检查

3.3.1 结合汛前和汛后，闸门的定期检查周期规定为每季一次。汛前着重 检查闸门能否安全运转，汛后着重检查经过汛期闸门是否完好。

3.3.2 检查内容

1 检查内容为结合经常检查内容并重点检查在经常检查中提出的需要 列入定期检查项目；
2 定期检查应着重以下几项内容：

1） 涂层是否完好；

2） 门叶、梁系是否变形；

3） 目测后，确认采用无损探伤检查焊缝，采用何种无损探伤方法 视情况决定。焊缝分类及无损探伤长度占总长的比例应符合《水利工程施工 质量检验评定标准（试行）》（DGJ08-90- ）的有关规定。
3.4 特别检查

3.4.1 当出现严重自然灾害或重大闸门运行事故后，应立即组织闸门的特 别检查。
3.4.2 特别检查除经常检查项目外，应着重检查闸门的受损部位和易损易 坏部件。
3.4.3 除以肉眼和简单工具检查外，还应做起吊运转检查。

4 水工建筑物、闸门的养护

4.1 一般规定

4.1.1 水工建筑物、闸门养护的任务是：为保持工程完整清洁、操作灵活、 运行安全可靠，对经常检查发现的缺陷和问题，及时进行保养和局部修补。
4.1.2 对管理区范围内的生产、生活设施按有关规定进行的安全监督与管 理均属养护内容。
4.1.3 养护工作应作详细记录。

4.2 土工建筑物

4.2.1 河床有少量淤积时,可利用开闸排水冲淤,有条件的可结合松土冲 淤，不影响工程功能的淤积可不予清除。
4.2.2 岸墙、翼墙、防汛墙后填土区应无积水，排水沟应畅通。雨后如有 积水，应及时设法排除。
4.2.3 土堤出现雨淋沟、浪窝、塌陷或者岸墙、翼墙后填土区发生下陷时， 应按原设计标准及时修补夯实。

4.3 石工建筑物

4.3.1 砌石坡面应经常清扫，保持干净，砌石面长有青苔、杂草、杂树的 应及时清除。
4.3.2 砌石勾缝有少量脱落或开裂的, 应用水冲洗干净后，用 1:2 水泥砂 浆重新勾缝。
4.3.3 水闸反滤设施、减压井、导渗沟、排水设施应保持畅通，如有堵塞、 损坏，应及时予以疏通、修复。

4.4 混凝土建筑物

4.4.1 水闸底板上、闸门槽、门坎范围内的淤泥砂石、杂物应定期清除。

4.4.2 建筑物上的进水孔、排水孔、通气孔等均应保持畅通，桥面排水孔 的泄水应防止沿板和梁漫流。空箱式挡土墙内的积淤应适当清除。
4.4.3 禁止在混凝土表面张贴广告、宣传品，发现后应及时予以清除。

4.4.4 应保持混凝土表面清洁，如发现有青苔、杂草、污垢、油污等应予 清除。

4.5 闸门

4.5.1 闸门的养护分一般性养护与专门性养护。一般性养护有清理检查养 护与观测调整、清淤养护,专门性养护有门叶、行走支承及导向装置、止水、 予埋件、吊耳、锁定装置等的养护。
4.5.2 一般性养护

1 清理检查：闸门门体上不得有泥砂、污垢和附着水生物等杂物，如 有应及时予以清除；
2 观测调整：闸门运行时，观察闸门运行状况和有无倾斜跑偏现象。 如有应与启闭机配合调整纠偏。双吊点闸门的两侧钢丝绳长度应调整一致， 侧轮与两侧轨道间隙大致相同；
3 清淤：应定期对闸首进行开闸冲淤，或利用高压水枪在闸室范围内 进行局部清淤。
4.5.3 专门性养护

1 门叶的养护：经常清除门叶上的污垢、杂物，保持门叶涂层的完好 和清洁；
2 闸门行走支承及导向装置的养护：定时向闸门主轮及闸门吊耳轴销 等部位注入润滑油；

3 闸门止水装置的养护： 止水橡皮应紧密贴合于止水座上, 否则应予

调整。对于没有润滑装置的闸门，启闭前对干燥的橡皮应注水润滑；

4 闸门预埋件的养护：闸门预埋件应做好暴露部位非滑动面的保护措 施，保持与基体联结牢固，表面平整、定期冲洗，闸门的预埋件的非摩擦面 每年一次油漆保养，主轨的工作面应光滑平整，且保持在同一垂直面上；
5 闸门吊耳的养护： 吊耳应牢固可靠，轴销应经常注油保持润滑；

6 闸门锁定装置的养护： 闸门锁定装置必须安全可靠，操作方便，动 作灵活，两侧锁定必须受力均匀。

4.6 启闭机房、控制室

4.6.1 应保持屋面排水畅通，泛水、天沟、水落管等应完好且通畅，屋面 上防水层、隔热保温层应完好。屋面应经常清扫。
4.6.2 内外墙涂层或贴面应完好，无起壳、脱落、裂缝、渗水等现象，内 外墙面应定期清扫，以保持清洁、美观。
4.6.3 门窗应清洁无破损，门窗配件应无缺损。应定期清洁门窗。门窗玻 璃如有破损、配件如有缺损，应及时更换或维修。
4.6.4 地面及楼地面应保持清洁无缺损、裂缝，无乱堆放杂物现象。应经 常清扫或拖洗楼地面。

4.7 辅助设施

4.7.1 护栏、栏杆、爬梯、扶梯等设施表面应保持清洁，需油漆的应定期 油漆。室内设施的油漆周期不少于二年一次，室外设施的油漆周期不少于一 年一次。
4.7.2 系船钩及其固定螺栓应齐全与紧固完好，助航孔焊接良好、如有问 题应及时紧固或补焊。
4.7.3 水尺、标志牌、警示牌表面应保持完好清洁、醒目，擦洗工作每月

不得少于一次；水尺高程每两年应“水准测量”校核一次，若高程与读数之

间误差大于 10 ㎜，水尺必须重新安装。

4.7.4 航行标志应经常进行养护，使其处于完好状态。

5 水工建筑物、闸门的维修

5.1 一般规定

5.1.1 维修分岁修、大修和抢修，其划分界限应符合下列规定：

1 岁修：针对汛后检查发现的工程一般损坏和问题，对工程设施进行 的必要整修和局部改进。对于影响次年安全渡汛的问题，应在次年汛前完成；
2 大修：当工程发生较大损坏、修复工程量大、技术较复杂时，需有 计划进行的工程整修；
3 抢修：当工程损坏，危及工程安全或影响正常运用时，须立即采取 的抢护措施。
5.1.2 维修工作应符合以下要求:

1 维修工程均应以恢复原设计标准或局部改进工程原有结构为原则。 制定的维修方案，应根据检查和观测成果，结合工程特点、运用条件、技术 水平、设备、材料和经费承受能力等因素综合确定；
2 岁修、大修需编制专项维修计划，由维修养护单位编报，经上级主 管部门审批后方可施工；
3 发现工程有重大险情，维修养护单位应立即采取应急抢险措施，同 时向上级主管部门报告。抢险工程应做到及时、快速、有效，防止险情发展；
4 维修工程的施工必须按照《水闸施工规范》（SL27-91）进行，以确 保工程质量，按照《水利工程施工质量检验评定标准（试行 ）》
（DGJ08-90- ）进行质量检验、评定和验收；

5 维修工程应参照《水利工程施工质量检验评定标准（试行）》配套用 表填写相关表格，并留作档案。

5.2 土工建筑物

5.2.1 土堤发生渗漏、墙后地面出现少量冒水和冒沙现象，应按照“上截 下排”，“迎水坡防渗、背水坡导渗” 的原则进行抢修。
5.2.2 土堤发生管涌，应按“反滤导渗，控制涌水，留有渗水出路”的原 则进行抢修，一般在背水面进行抢修。抢修方法应根据管涌具体情况和抢修 器材来源情况确定。
5.2.3 土堤发生裂缝时, 应针对裂缝特征按照下列规定处理：

1 干缩裂缝和深度小于 0.5m， 宽度小于 5mm 的纵向裂缝，一般采取封 闭缝口处理；
2 深度不大的表层裂缝（深度小于 1m，宽度小于 10mm 的）可采用开挖 回填处理；
3 深度较深的非滑动性的内部深层裂缝，宜采取灌浆处理；对自表层 延伸至土堤深部的裂缝，宜采用上部开挖回填与下部灌浆相结合的方法处 理。裂缝灌浆宜采用重力或低压灌浆，但不宜在雨季和高水位时进行，当裂 缝出现滑动迹象时，则严禁灌浆。
5.2.4 土堤出现滑坡迹象但发展缓慢时，可根据滑坡产生的原因和具体情 况，按“上部减载，下部压重”和“迎水坡防渗、背水坡导渗”等原则，采 用开挖回填，加培缓坡，压重固脚、导渗排水等多种方法综合处理。
5.2.5 土堤遭受白蚁、害兽危害时，应采用药物毒杀、诱杀和人工捕杀等 方法防治。蚁穴、兽洞采用锥探及灌拌有药物的粘土浆或开挖回填等方法处 理。
5.2.6 河床冲刷坑已危及防冲槽或河坡稳定时应及时抢护，一般可采用抛 石或沉排方法处理，不影响工程安全的冲刷坑，可不作处理。
5.2.7 河床淤积厚度大于 50cm 的河段影响工程功能效益时应进行疏浚， 疏浚方法可选用人工挖淤、水力挖淤、机械清淤等。

5.3 石工建筑物

5.3.1 砌石护坡、护底出现松动，塌陷、隆起、底部淘空、垫层散失等现 象，应将损坏护坡、护底拆除，重新按原设计进行翻修、整修。
5.3.2 浆砌、灌砌块石护坡、墙身产生缝深在 10cm 以下的一般浅缝时， 可沿裂缝凿开，洗刷干净后用素混凝土填封。对于裂缝较宽且已贯穿砌体的， 可将裂缝两边损坏块石拆除，使其成交错状态，冲洗干净后，重新砌筑平整。
5.3.3 浆砌、灌砌块石墙墙身渗漏严重的，可采用灌浆处理。墙身发生倾 斜或有滑动迹象时，可采用墙后减载、墙前加撑的方法处理。墙基出现冒水 冒沙现象，应采取墙后降低地下水位，墙前增设反滤设施的方法处理。
5.3.4 水闸的防冲设施（防冲槽、海漫等）遭受冲刷破坏时，一般可加筑 消能设施或抛石、抛石笼、柳石枕等办法处理。
5.3.5 浆砌、灌砌块石护坡墙体伸缩缝填料如有损失，应及时填充，止水 损坏应将原止水凿除，按原设计重新制作止水。

5.4 混凝土建筑物

5.4.1 混凝土结构脱壳、剥落或机械损坏可采取下列修补措施，并应严格 控制修补质量：
1 表面损伤面积小的，可用砂浆或聚合物砂浆抹补；

2 对有防腐、抗冲要求的重要部位的表面局部损坏，可用环氧砂浆或 高标号水泥砂浆等修补；
3 对损坏面积大、或深度较大的，可用浇混凝土、喷混凝土、喷浆等 方法修补；
4 船、套闸闸室墙表面被船只碰撞损坏严重的部位，可采取凿除原损 坏混凝土层，采取钢板复盖或其它工程补强措施；
5 为保证新老混凝土结合牢固，在修补前 应对旧混凝土表面凿毛并清

洗干净，对裸露的钢筋应进行除锈处理。

5.4.2 钢筋混凝土保护层受到冻蚀、碳化侵蚀损坏较严重的，应凿除损坏 的表面混凝土，根据侵蚀情况分别采用涂料封闭、高标号砂浆、环氧砂浆抹 面或喷浆等措施进行处理。
5.4.3 混凝土建筑物出现裂缝后，应加强检查观测，查明裂缝性质、成因 及其危害程度，据以确定修补措施。混凝土的微细表面裂缝、浅层缝及缝宽 小于 0.2mm 的裂缝, 可不予处理或采用涂料封闭。缝宽大于规定的，则应分 别采用表面涂抹、表面粘补玻璃丝布，凿槽嵌补柔性材料后再抹砂浆、喷浆 或灌浆等措施进行修补。
5.4.4 裂缝应在基本稳定后修补，并宜在低温季节开度较大时进行。不稳 定裂缝应采用柔性材料修补。
5.4.5 混凝土结构的渗漏，应结合混凝土裂缝及表面缺陷等进行处理，并 应根据渗漏部位、渗漏量大小等情况，分别采用砂浆抹面或灌浆等措施。
5.4.6 伸缩缝填料如有损失，应及时填补。止水设施损坏，可用柔性化学 材料灌浆、重新埋设或增设止水予以修复。
5.4.7 主要的钢筋混凝土构件如交通桥、工作桥等，应因地制宜地采取适 当的保护措施，一般可采用环氧砂浆等涂料进行表面封闭防腐保护，如发现 涂料老化、局部损坏、脱落、起皮等现象，应及时修补或重新封闭。
5.4.8 位于水下的闸底板、铺盖、护坦、消力池和闸墩、岸墙、翼墙的水 下部位，如发生表层剥落、冲坑、裂缝、止水设施损坏，应根据水深、部位、 面积大小、危害程度等不同情况，可选用钢围埝、气压沉柜等设施并择用前 述钢筋混凝土修补方法进行修补，或由潜水员采用快干混凝土进行水下修 补。

5.5 闸门
5.5.1 钢闸门防腐蚀可采用涂装涂料和喷涂金属等措施。实施前，应认真

进行表面预处理。表面预处理后，金属表面清洁度和粗糙度均应符合《水电 水利工程钢闸门制造安装及验收规范》（DL/T5018- ）的规定。
5.5.2 钢闸门采用涂料作防腐蚀涂层时，应符合下列要求：

1 涂料品种应根据钢闸门所处环境条件，保护周期等情况选用；

2 面（中）、底涂层应配套，性能良好；

3 涂装层数、每层厚度、逐层涂装间隔时间、涂料配制方法和涂装注 意事项，应按设计文件或涂料生产厂家的说明书规定执行。
5.5.3 钢闸门采用喷涂金属作防腐涂层时，应符合下列要求：

1 喷涂材料：选用何种材料应由设计确定；

2 喷涂层厚度：应根据闸门所处工作环境及设计要求执行。也可根据 不同喷涂材料按下述厚度施工：
1） 喷锌层宜取 120µm～150µm；

2） 喷铝层或铝基合金层宜取 100µm～120µm。

5.5.4 涂装涂料和金属喷涂的施工工艺、质量检查和竣工验收的要求，均 应按照《水电水利工程钢闸门制造安装及验收规范》（DL/T5018- ）有关 规定执行。
5.5.5 钢闸门使用过程中, 发现局部锈斑、针状锈迹时，应及时补涂涂料。 当涂层普遍出现剥落、鼓泡、龟裂、明显粉化等老化现象时，应全部重做新 的防腐涂层或封闭涂层。
5.5.6 闸门的维修应符合下列要求：

1 当止水橡皮出现磨损、变形或止水橡皮自然老化、失去弹性且漏水 量超过规定时，应予更换。更换后的止水装置应达到原设计的止水要求；
2 止水压板螺栓、螺母应完好齐全，止水压板螺栓、螺母锈蚀严重的， 应予更换；
3 止水木腐蚀、损坏时，应予更换；

4 刚性止水在闭门状态应支承可靠、止水严密，挡板出现焊缝脱落现 象，应予补焊，填料缺失时，应填满符合原设计要求的环氧砂浆。
5.5.7 钢闸门门叶及其梁系结构发生局部变形、扭曲、下垂时，应核算其 强度和稳定性，并及时矫形、补强或更换。发生裂缝或焊缝开裂，应及时补 强或补焊。
5.5.8 钢门体的局部构件锈蚀严重的，应加固或更换。

5.5.9 闸门的连接紧固件如有松动、缺失时，应分别予以紧固、更换、补 全。焊缝脱落、开裂锈损，应及时补焊。
5.5.10 闸门行走支承装置的零部件出现下列情况时应及时更换。 1 轴和轴套出现裂纹、压陷、变形、磨损严重；
2 滚轮出现裂纹、磨损严重或锈死不转；

3 主轨道变形、断裂、磨损严重。

5.5.11 吊耳、吊座出现变形、裂纹或锈损严重时应予更换，更换的零部 件规格和安装质量应符合原设计要求。

5.6 启闭机房、控制室

5.6.1 房屋修缮应参照建设部门房屋修缮的有关技术规定进行。

5.6.2 屋面应无破损、不漏雨。发现局部漏雨、渗水，应查明原因，立即 予以修补。
1 排水设施应保持完好，如有锈蚀、断裂、损坏的应予以更换；

2 刚性防水层部分有裂缝、起壳，块体防水层部分有松动、风化、腐 蚀等，应将损坏部分凿除，按原设计予以修补，恢复原功能；
3 卷材和柔性材料防水层部分有空鼓、翘边和封口脱开的，应拆除损 坏部分，用原材料重新修补。
5.6.3 门窗局部破损应用原材料构成的门窗予以整修或更新。

5.6.4 内外墙涂层出现空鼓、起壳、脱落、裂缝等现象或墙面渗水的,应 将原涂层铲除后进行修补。
5.6.5 外墙面砖如发生局部脱落，应局部重新修补。

5.6.6 整体混凝土楼地面部分出现裂缝、空鼓、剥落、严重起砂，应凿除 原混凝土，用同配合比的混凝土进行修补。
5.6.7 地砖、地面涂层应保持完整，局部出现裂缝、破损、脱落、高低不 平，则应拆除损坏部分，按原样修复。

5.7 辅助设施

5.7.1 护栏、栏杆、爬梯、扶梯等应保持完好。当变形、损伤严重、危及 使用和安全功能的，应立即予以整修或更新。
5.7.2 系船钩、助航孔、带缆桩等应保持完好无损。损坏严重时，应采取 焊接修补，或将原设施拆除，按原设计重新补做新的设施。
5.7.3 水尺、标志牌、警示牌等应安装牢固，无缺损、变形，否则应及时 维修或更换。
5.7.4 航行标志应保持完好，如有损坏，应及时维修或更换。

5.7.5 电缆沟应保持完好，如有缺损，应及时予以维修。

6 设备的检查养护与维修

6.1 一般规定

6.1.1 岁修、抢修和大修工程，均应以恢复原设计标准、恢复原设备功能 或局部改进为原则。
6.1.2 抢修工程应做到及时、快速、有效，防止险情发展。

6.1.3 应根据有关规定明确各类设备的检修、试验和保养周期。

6.1.4 应建立设备维修保养卡制度，建立单项设备技术管理档案，逐年积 累各项资料。
6.1.5 应根据工程设备情况，备有必要的备品、备件。

6.2 启闭机的经常检查与养护

6.2.1 卷扬式启闭机

1 检查每周不少于一次，养护每月不少于一次，汛期以及重要的部位， 可增加检查与养护的次数；船、套闸应实行巡检制度，根据船只通行频率， 确定巡检周期，巡检周
