轻型动力触探仪使用说明书

4
2020年4月19日
文档仅供参考，不当之处，请联系改正。

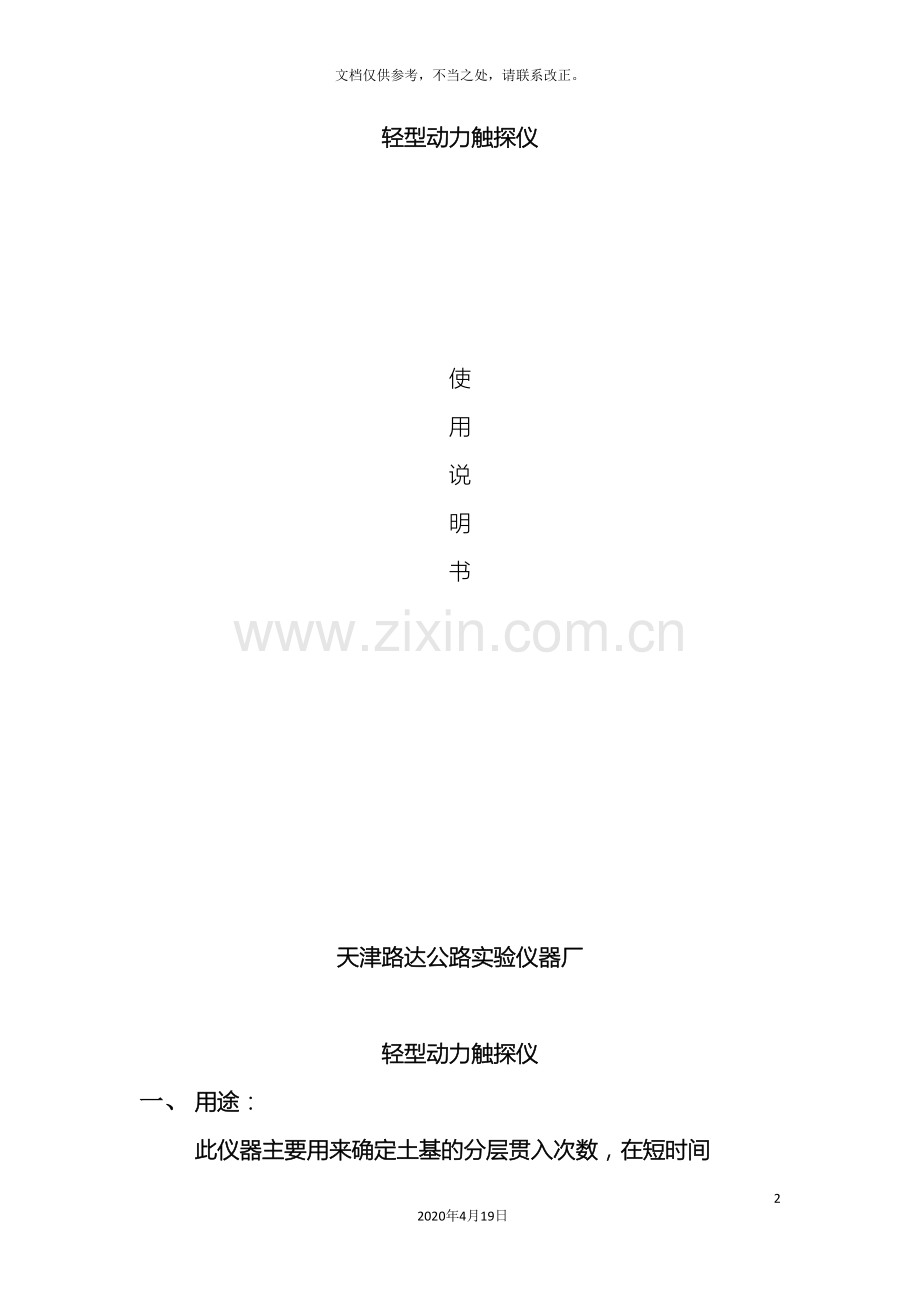

轻型动力触探仪

使
用
说
明
书

天津路达公路实验仪器厂

轻型动力触探仪
一、 用途：
此仪器主要用来确定土基的分层贯入次数，在短时间
能迅速完成大量的野外调查工作。
锤击数（N10）
15
20
25
30
（R）(L/m2)
10
14
18
22
表1-1（一般粘性地承载力R）
二、 仪器结构和特征：
本仪器由手柄、导杆、重锤、击垫、贯入锤组成，可一次测得各层的相对强度。
三、 使用方法：
1、 先用钻具钻试验土层标高，然后对需进行试验的土层连续进行触探。
2、 试验时，重锤落距为500mm，锤自由地将贯入锥和杆，垂直地打入土中，每打入300mm的锤击数即为实测锤击数N10。
3、 若需分层了±解情况，可将贯入杆拔出来，取下贯入锤，用轻便取土钻头进行取样。
4、 本方法一般用于贯入深度小于4m的土层。
四、 主要技术参数：
1、 锤重量：10kg±10g
2、 落 距：500mm
3、 最大贯入深度：4000mm
锤击数（N10）
10
20
30
40
(R)(L/m2)
8
11
13
15
4、 贯入锤最大直径：φ40mm
表1—2粘性素填土承载力R
