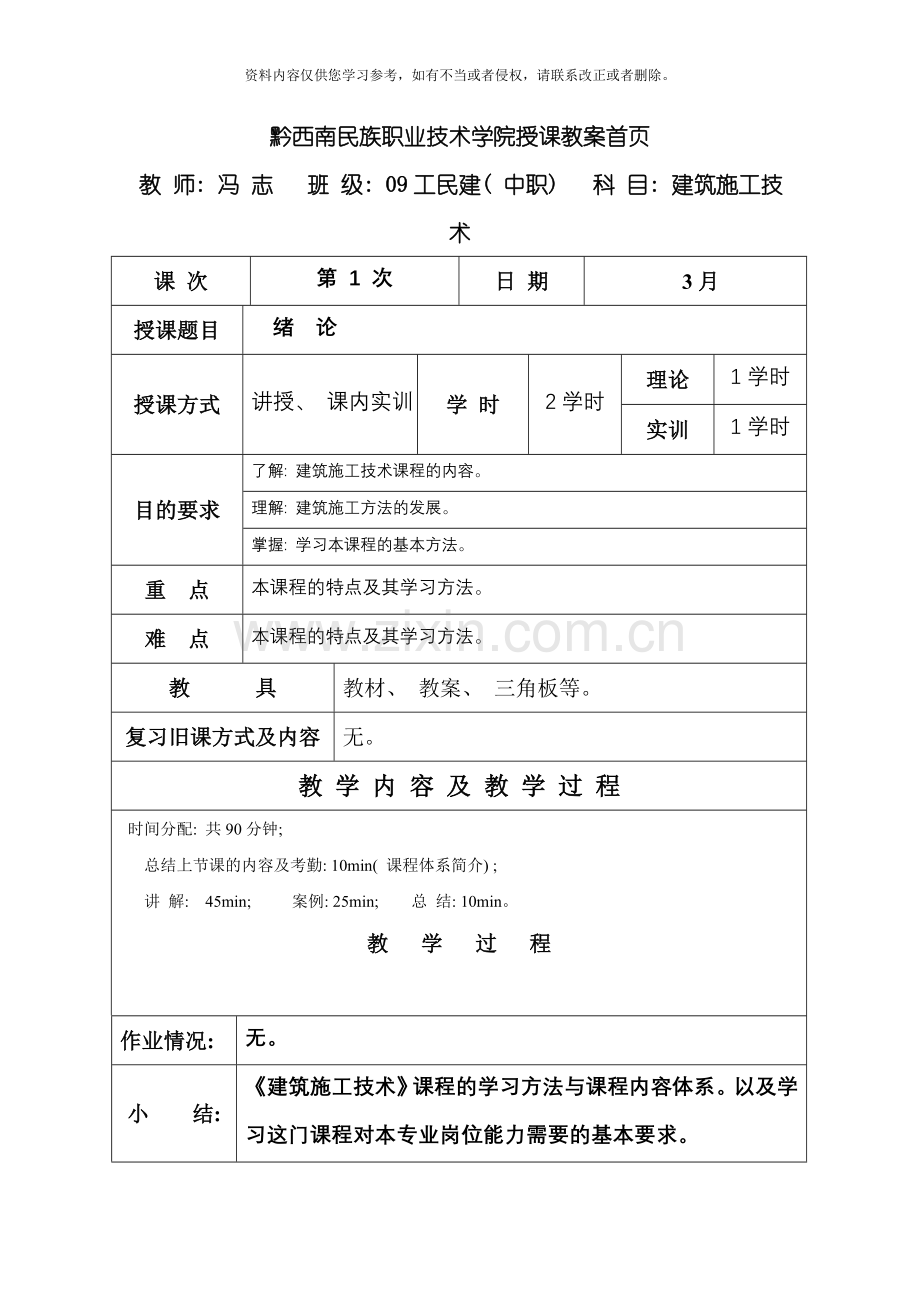

黔西南民族职业技术学院授课教案首页
教 师: 冯 志 班 级: 09工民建( 中职) 科 目: 建筑施工技术
课 次
第 1 次
日 期
3月
授课题目
绪 论
授课方式
讲授、 课内实训
学 时
2学时
理论
1学时
实训
1学时
目的要求
了解: 建筑施工技术课程的内容。
理解: 建筑施工方法的发展。
掌握: 学习本课程的基本方法。
重 点
本课程的特点及其学习方法。
难 点
本课程的特点及其学习方法。
教 具
教材、 教案、 三角板等。
复习旧课方式及内容
无。
教 学 内 容 及 教 学 过 程
时间分配: 共90分钟;
总结上节课的内容及考勤: 10min( 课程体系简介) ;
讲 解: 45min; 案例: 25min; 总 结: 10min。
教 学 过 程

作业情况:
无。
小 结:
《建筑施工技术》课程的学习方法与课程内容体系。以及学习这门课程对本专业岗位能力需要的基本要求。
考勤情况:
09工民建班人数33人, 实到 人, 年 月 日。

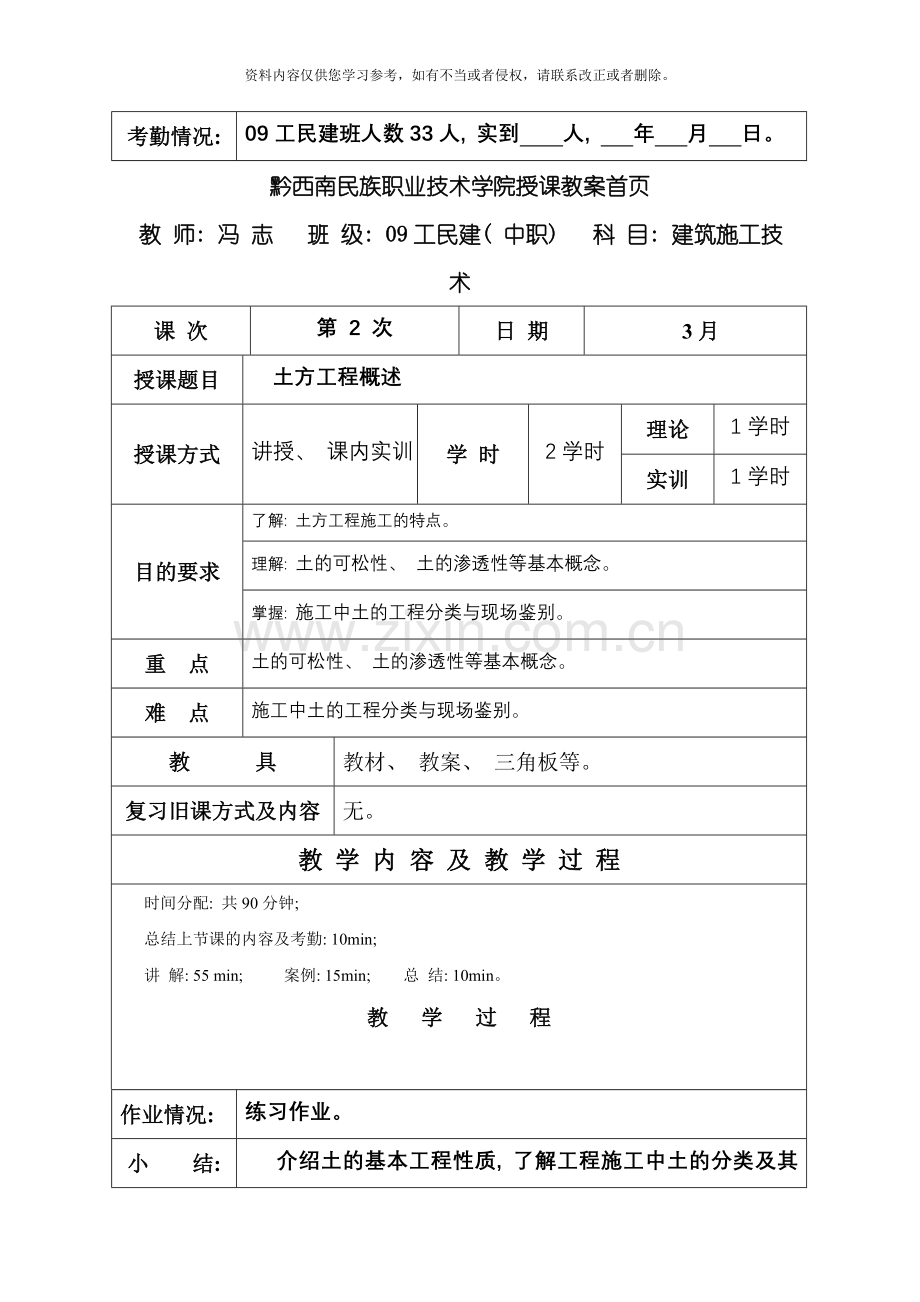

黔西南民族职业技术学院授课教案首页
教 师: 冯 志 班 级: 09工民建( 中职) 科 目: 建筑施工技术
课 次
第 2 次
日 期
3月
授课题目
土方工程概述
授课方式
讲授、 课内实训
学 时
2学时
理论
1学时
实训
1学时
目的要求
了解: 土方工程施工的特点。
理解: 土的可松性、 土的渗透性等基本概念。
掌握: 施工中土的工程分类与现场鉴别。
重 点
土的可松性、 土的渗透性等基本概念。
难 点
施工中土的工程分类与现场鉴别。
教 具
教材、 教案、 三角板等。
复习旧课方式及内容
无。
教 学 内 容 及 教 学 过 程
时间分配: 共90分钟;
总结上节课的内容及考勤: 10min;
讲 解: 55 min; 案例: 15min; 总 结: 10min。
教 学 过 程

作业情况:
练习作业。
小 结:
介绍土的基本工程性质, 了解工程施工中土的分类及其土方工程施工特点。
考勤情况:
09工民建班人数33人, 实到 人, 年 月 日。
黔西南民族职业技术学院授课教案首页
教 师: 冯 志 班 级: 09工民建( 中职) 科 目: 建筑施工技术
课 次
第 3 次
日 期
3月
授课题目
土方施工准备与辅助工作
授课方式
讲授、 课内实训
学 时
2学时
理论
1学时
实训
1学时
目的要求
了解: 土方施工准备工作。
理解: 大面积平场及其施工。
掌握: 建筑物定位及土方边坡与土壁支撑。
重 点
建筑物定位及土方边坡与土壁支撑。
难 点
建筑物定位及土方边坡与土壁支撑。
教 具
教材、 教案、 三角板等。
复习旧课方式及内容
土的基本性质----可松性。
教 学 内 容 及 教 学 过 程
时间分配: 共90分钟;
总结上节课的内容及考勤: 10min;
讲 解: 20 min; 案例: 50min; 总 结: 10min。
教 学 过 程

作业情况:
练习作业。
小 结:
掌握建筑物定位与纺线施工方法, 土方边坡与土壁支撑施工方法。
考勤情况:
09工民建班人数33人, 实到 人, 年 月 日。

详细教案: ( 6学时)
绪 论( 2学时)
一、 内容及课程体系
1、 《建筑施工技术》学些什么?
① ”施工”泛指工程项目的实施, 是建筑产品建造过程的全部活动。
②这些活动是以一定的方式在使用地点进行的。
③”一定的方式”指工艺流程与方法, 统称技术。
④”一定的方式”也指按一定顺序组织实施, 总之需要管理。
《建筑施工技术》是学习建筑工程主要工种工艺流程和施工方法的课程。学习建筑产品建造过程的施工工艺和施工方法。
简单地说就是”工艺+方法” :
即: 步骤( 技术) +怎么做
例: 要把房子盖起来, 一共分几步? ( 工艺) 每一步又怎么做? ( 方法)
2、 《建筑施工技术》课程体系:
①该课程为技术平台课
同学们毕业以后从事的是管理工作, 并不是去做, 而是去管理。经过这门课的学习会综合应用, 即
”技术方法→→怎么做→←怎么管理”。
( 经过课程学习掌握) ( 实际应用)
②培养岗位核心能力: 在学习怎么做的过程中去怎么管理。
③专业核心课程: 希望同学们经过本课程的学习后, 能够获得技术应用的初步能力, 能够获得参与现场管理的初步能力。
二、 这门课有什么特点?
最大的特点是实践性极强。它不是高精尖理论, 是实践的总结。
源于实践又应用于实践。
三、 如何学好?
职业教育是培养学生的岗位能力, 形成岗位能力的重要环节是: 感受、 了解、 操作、 熟悉、 工作。学习仅是开始, 工作以后继续学习, 要成才得经过实际工程的锻炼。
学习本课程最主要的是想方设法缩短与实践的距离。
① 自己联系工地, 周末去看看, 将本周所学的东西在工地现场进行”对号入座”;
② 利用社会实践等机会到施工现场参与管理;
③ 重视和珍惜实训教学环节;
④ 上课认真听讲, 课后认真完成作业;
⑤ 要有”悟”性。
四、 本课程的内容及要求
1、 土方工程
了解施工中土的工程分类、 土的可松性、 土方边坡坡度、 土的渗透性等基本概 念。掌握土方工程量计算方法。了解用线性规划进行土方调配的方法和影响土方边坡稳定的因素。掌握护坡的一般方法和土壁支撑计算。了解流沙的成因和防治方法。熟悉各种常见土方机械的性能和根据工程对象选择机械及配套运输车辆。掌握填土压实的要求和方法。
2、 桩基础工程
 熟悉预制打人桩的施工设备和掌握其施工技术, 熟悉其质量控制方法。了解钻孔灌注桩的施工工艺及常见质量事故处理。了解沉管灌注桩的施工工艺。了解挖孔桩等的施工工艺。
3、 脚手架工程和砌体工程
 熟悉砌体工程的准备工作、 砌筑工艺和运输设备, 了解脚手架类型、 构造及使用和要求。熟悉砌体工程质量评定标准。
4、 混凝土结构工程和预应力砼工程
熟悉钢筋焊接工艺, 熟悉钢筋的配料方法。熟悉模板的构造, 掌握模板设计的原理。掌握混凝土制备、 运输、 浇筑、 振捣、 养护各阶段的技术要求及质量控制方法。熟悉混凝土搅拌机、 混凝土泵、 混凝土振动设备等机械特性及施工要求。了解大致积混凝土的施工特点和混凝土质量评定方法。
5、 结构安装工程
 了解常见起重机械的性能及应用, 了解结构安装一般的施工工艺。掌握单层厂房结构安装方案的设计方法。了解多层房屋结构及钢结构安装的特点。
6、 防水工程
 掌握卷材屋面防水工程的施工工艺及对材料的要求, 了解刚性屋面防水涂料防水的施工工艺。了解地下防水施工工艺。
7、 装饰工程
 掌握一般抹灰的组成。了解抹灰施工工艺及饰面工程的施工方法。了解刷浆和油漆施工要点。了解玻璃幕墙新型装饰材料的特点及其施工工艺。
8、 外墙保温工程
了解墙体外保温工程的特点、 有关基本知识和技术名词概念; 了解保温材料的性能要求指标。
第一章 土方工程
1.1 土方工程基本知识( 2学时)
一、 土方工程的施工特点
1、 面积大、 工程量大、 施工工期长、 劳动强度大。
2、 施工条件复杂, 难以确定的因素多。
二、 土的工程分类
1、 土方工程施工中, 按土的坚实程度( 开挖的难易程度) 分为八类16级, 前四类属于一般土, 后四类属于岩石, 见表2.1。
2、 土方工程按开挖和填筑的几何特征不同, 能够分为:
⑴场地平整: 指厚度在30㎜以内的挖填和找平工作;
⑵挖地槽: 指挖土厚度在3M以内,且长度等于或大于宽度3倍的作业;
⑶挖地坑: 指挖土底面积在20㎡以内,且底长为底宽3倍以内的工作;
⑷挖土方: 指山坡挖土或地槽宽度大于3M,坑底面积大于20㎡或场地平整挖填厚度超过300㎜的工作;
⑸回填土分为夯填和松填。
三、 土的工程性质
1、 土的三相组成
土由固体颗粒( 固相) 、 水( 液相) 和、 空气( 气相) 三部分组成。
2、 土的天然含水量
土的干湿程度, 用含水量ω表示, 即土中水的质量与固体颗粒质量之比的百分率。
ω＝mw/mS×100%
工程意义: 含水量对于挖土的难易, 施工时边坡稳定及回填土的夯实质量都有影响。
3、 土的天然密度和干密度
⑴天然密度 ρ＝m/V ⑵干密度 ρd＝ms/V
4、 土的空隙比和空隙率
⑴空隙比 e=Vv/Vs ⑵空隙率 n= Vv/V×100%
5、 土的可松性与可松性性系数
①土的可松性: 天然土经开挖后, 其体积因松散而增加, 虽经振动夯实, 依然不能完全复原, 这种现象称为土的可松性。
②土的可松性系数: KS=V2/V1
KS’=V3/V1
可松性用途: 开挖、 运输、 存放, 挖土回填, 留回填松土。
注意: 分类级别越小的土则可松性就越小; 可松性越小的土就越好挖。
练习: 若土的最初可松性系数为Ks, 最后可松性系数为Ks/, 则压实后的每单位填方量所需天然状态下的土体体积为( D )。
A.1/ Ks; B.1/Ks/ ; C.Ks / Ks/ ; D.Ks/ /Ks 。
例: 要将500m3的普通土开挖后运走, 问实际需要运走的土多少? ( Ks=1.2)
解:V2=V1·Ks=500×1.2=600m3
例: 如果需要回填500m3的亚粘土, 问需挖方体积是多少? ( Ks/=1.04 )
解: V1=V3÷Ks/=500÷1.04=480.8m3
6、 土的渗透系数: 表示单位时间内水穿透土层的能力, 以m/d表示。
由达西定律可得水在土中的渗透速度:
V与i成正比, 与L成反比
土渗透性比较: 粘土﹤粉土﹤砂土﹤砾石

1.2 土方施工准备与辅助工作

土方工程施工前的准备工作: p5页。
一、 大面积场地平整
1、 场地平整与基坑( 槽) 开挖顺序
2、 大面积场地平整施工
3、 挖土机数量确定
二、 建筑物定位与放线
1、 建筑物定位
α
h
1:m
2、 放线
三、 土方边坡与土壁支撑
1、 土方边坡
1) 边坡坡度
m――坡度系数。 m＝B/H
( 1) 边坡形式: 直线形、 折线形、 阶梯形( 踏步形)
( 2) 确定边坡大小的因素( 主要6个方面) :
土质、 开挖深度、 开挖方法、 留置时间、 排水情况、 坡上荷载( 动、 静、 无) 。
2) 边坡稳定
( 1) 土壁的稳定
土壁的稳定, 主要是由土体内摩擦阻力和粘结力来保持平衡的。一旦土体失去平衡, 土体就会塌方, 这不但会造成人身安全事故。同时亦会影响工期, 有时还会危及附近的建筑物。
( 2) 土壁塌方的原因
①边坡过陡, 使土体的稳定性不够, 而引起塌方现象; 特别是在土质差, 开挖深度大的坑槽中;
②雨水、 地下水渗入基坑, 重量增大, 抗剪强度降低, 土坡失稳;
③基坑上边边缘附近大量堆土或停放机具、 材料, 或由于动荷载的作用, 使土体的剪应力超过土体的抗剪强度。
( 3) 防治塌方的措施
①放足边坡,
边坡的留设应符合规范的要求, 其坡度的大小, 则应根据土壤的性质、 水文地质条件、 施工方法、 开挖深度、 工期的长短等因素确定。
例如: 粘性土的边坡可陡些, 砂性土则应平缓些; 井点降水或机械在坑底挖土时边坡可陡些, 明沟排水、 人工挖土或机械在坑上边挖土时则应平缓些。
②设置支撑
为了缩小施工面, 减少土方, 或受场地的限制不能放坡时, 则可设置土壁支撑。
2、 土壁支撑
3、 重力式挡墙
四、 基坑( 槽) 施工
基坑( 槽) 钎探与验槽
1、 钎探
钎探主要用来检验地基土每2m范围内的土质是否均匀, 是否有局部过硬或过软的部位, 是否有地洞、 墓穴等异常情况。钎探方法, 将一定长度的钢钎打入槽底以下的土层内, 根据每打入一定深度的锤击次数, 间接的判断地基土质的情况。打钎分人工和机械两种方法。
2、 验槽
基槽( 坑) 开挖到设计标高并清理好以后, 在基础垫层施工前, 由有关部门对土质、 基底尺寸、 标高、 边坡情况等的检查验收的过程, 一般称为验槽。
参加单位: 质检部门、 地质勘探部门、 设计部门、 监理单位、 建设单位和施工承
建单位等。
验槽的方法有观察验槽和用工具探测( 钎测) 。
　　( 1) 观察法
观察槽壁、 槽底的土质情况, 验证基槽开挖深度, 初步验证基槽底部土质是否与勘察报告相符, 观察槽底土质结构是否被人为地破坏。验槽时应重点观察柱基、 墙角、 承重墙下或其它受力较大部位; 基槽边坡是否稳定。
　　( 2) 钎探法
钎探是用锤将钢钎打入坑底以下的土层内一定深度, 根据锤击次数和入土难易程度来判断土的软硬情况及有无古井、 古墓、 洞穴、 地下掩埋物等。钎探后的孔要用砂灌实。
注: 基槽( 坑) 未经验收合格, 不得进行下道工序。

黔西南民族职业技术学院授课教案首页
教 师: 冯 志 班 级: 09工民建( 中职) 科 目: 建筑施工技术
课 次
第 4、 5 次
日 期
3月
授课题目
施工排水与地基处理
授课方式
讲授、 课内实训
学 时
4学时
理论
3学时
实训
1学时
目的要求
了解: 排水与降水的区别。
理解: 土方降水目的, 流砂及其防治。
掌握: 降低地下水位方法, 地基局部处理方法。
重 点
地面水的排除、 降低地下水位方法、 地基局部处理方法。
难 点
地面水的排除、 降低地下水位方法、 地基局部处理方法。
教 具
教材、 教案、 三角板等。
复习旧课方式及内容
土壁支撑方法。
教 学 内 容 及 教 学 过 程
时间分配: 共180分钟;
总结上节课的内容及考勤: 10min;
讲 解: 80min; 案例: 60min; 总 结: 10min。
教 学 过 程

作业情况:
练习作业。
小 结:
土方工程施工中, 地面水与地下水对工程的影响, 以及在施工中如何降排水。地基局部处理方法。
考勤情况:
09工民建班人数33人, 实到 人, 年 月 日。

黔西南民族职业技术学院授课教案首页
教 师: 冯 志 班 级: 09工民建( 中职) 科 目: 建筑施工技术
课 次
第 6 次
日 期
3月
授课题目
土方工程机械化施工
授课方式
讲授、 课内实训
学 时
2学时
理论
1学时
实训
1学时
目的要求
了解: 常见土方机械的性能和使用范围。
理解: 土方机械的选择方法。
掌握: 推土机、 铲运机、 单斗挖土机的开行方式和施工方法。
重 点
推土机、 铲运机、 单斗挖土机的开行方式和施工方法。
难 点
推土机、 铲运机、 单斗挖土机的开行方式和施工方法。
教 具
教材、 教案、 三角板等。
复习旧课方式及内容
土方工程施工的特点。
教 学 内 容 及 教 学 过 程
时间分配: 共90分钟;
总结上节课的内容及考勤: 10min;
讲 解: 40min; 案例: 30min; 总 结: 10min。
教 学 过 程

作业情况:
无。
小 结:
推土机、 铲运机、 单斗挖土机的开行方式和施工方法, 各种机械的特点。
考勤情况:
09工民建班人数33人, 实到 人, 年 月 日。

黔西南民族职业技术学院授课教案首页
教 师: 冯 志 班 级: 09工民建( 中职) 科 目: 建筑施工技术
课 次
第7、 8次
日 期
3月
授课题目
土方填筑与压实 土方工程施工质量要求
授课方式
讲授、 课内实训
学 时
4学时
理论
1学时
实训
3学时
目的要求
了解: 填土土料的选择原则。
理解: 填土压实方法及土方工程质量检验标准。
掌握: 土方工程质量验收与安全技术。
重 点
土方填筑与压实以及土方工程质量验收与安全技术。
难 点
土方工程质量检验标准。
教 具
教材、 教案、 《施工规范》、 三角板等。
复习旧课方式及内容
土方工程施工方法。
教 学 内 容 及 教 学 过 程
时间分配: 共180分钟;
总结上节课的内容及考勤: 10min;
讲 解: 60min; 案例: 80min; 总 结: 10min。
教 学 过 程

作业情况:
练习作业。
小 结:
《建筑地基基础工程施工质量验收规范》GB50202— 对土方工程和基坑工程的基本规定和要求。
考勤情况:
09工民建班人数33人, 实到 人, 年 月 日。

黔西南民族职业技术学院授课教案首页
教 师: 冯 志 班 级: 09工民建( 中职) 科 目: 建筑施工技术
课 次
第9次
日 期
3月
授课题目
土方工程小结
授课方式
讲授、 课内实训
学 时
2学时
理论
0学时
实训
2学时
目的要求
了解: 土方工程施工基本方法。
理解: 土方工程施工质量要求。
掌握: 利用规范要求来管理土方工程施工。
重 点
利用规范要求来管理土方工程施工。
难 点
土方工程质量检验标准。
教 具
教材、 教案、 《施工规范》、 三角板等。
复习旧课方式及内容
土方工程施工方法。
教 学 内 容 及 教 学 过 程
时间分配: 共90分钟;
总结上节课的内容及考勤: 10min;
讲 解: 10min; 案例: 60min; 总 结: 10min。
教 学 过 程

作业情况:
练习作业。
小 结:
土方工程施工基本方法, 《施工质量验收规范》GB50202— 对土方工程和基坑工程的基本规定和要求。
考勤情况:
09工民建班人数33人, 实到 人, 年 月 日。

详细教案: ( 12学时)
1.3 土方工程施工排水与地基处理( 4学时)
土方工程施工的要点, 主要应解决土壁稳定、 施工排水、 流砂防治和填土压实等四个问题。
一、 施工准备工作
( 1) 场地调查( 地质、 地貌、 水文等) ;
( 2) 场地清理(拆除施工区内的一切地上及地下构筑物);
( 3) 地面水排除(采用排水沟引出场外);
( 4) 修好临时道路及临时用水、 用电、 临时宿舍;
( 5) 技术资料准备( 地形图、 地下管线图、 当地气象资料等) 。
二、 排除地面水( 土方工程排水)
排除地面水一般可采取在基坑周围设置排水沟、 截水沟或筑土堤等方法。
三、 降低地下水位
降水目的
( 1) 防止涌水、 冒砂, 保证在较干燥的状态下施工;
( 2) 防止滑坡、 塌方、 坑底隆起;
( 3) 减少坑壁支护结构的水平荷载。
( 一) 、 集水坑降水法( 明沟排水法)
集水坑降水法是在基坑开挖过程中, 沿坑底的周围或中央开挖排水沟, 并在基坑边角处设置集水井。将水汇入集水井内, 用水泵抽走(下图)。这种方法可用于基坑排水, 也可用于降水。
1．排水沟与集水坑的设置
排水沟: 沿基坑底四周设置, 底宽≮300mm, 沟底低于坑底500mm, 坡度1％。
集水井: 沿基坑底边角设置, 间距20～40m, 直径0.6~0.8m, 井底低于坑底1~2m。长期用, 有护壁和碎石压底。
2、 排水沟与集水坑的施工
集水坑降水法缺点: 当涌水量较大、 水位差较大或土质为细砂或粉砂, 有产生流砂、 边坡塌方及管涌等可能。
( 二) 、 流砂及其防治
当采用集水井降水法开挖基坑, 当基坑开挖到地下水位以下时, 有时坑底土会成流动状态, 随地下水涌入基坑, 这种现象称为流砂现象。
1．流砂发生的原因
内因: 取决于土的性质, 当土的孔隙比大、 含水量大、 粘粒含量少、 粉粒多、 渗透系数小、 排水性能差等均产生流砂现象。
流砂现象极易发生在细砂、 粉砂和亚粘土中。
外因:
动水压力 (土的浸水容重)
2．流砂的防治
原则: 治砂必先治水。
防治流沙的途径有: 一是减少或平衡动水压力; 二是设法使动水压力的方向向下; 三是截断地下水流。具体措施为:
( 1) 枯水期施工 ( 减小动水压力)
( 2) 人工降低地下水位法( 动水压力作用方向向下)
( 3) 打钢板桩 ( 增大渗透路径)
( 4) 抢挖法 ( 平衡动水压力)
( 5) 水下挖土法( 平衡动水压力)
( 6) 地下连续墙法( 截断地下水流)
( 三) 井点降水法
井点降水原理: 井点降水就是在基坑开挖前, 预先在基坑四周埋设一定数量的滤水管( 井) 。在基坑开挖前和开挖过程中, 利用真空原理, 不断抽出地下水, 使地下水位降低到坑底以下。
适用范围:
( 1) 土壤的渗透系数K=0.1～50m/d的土层中;
( 2) 降水深度一般为: 单级轻型点为3-6m; 多级轻型点为6～12m。
井点降水的作用:
( 1) 防止地下水涌入坑内;
( 2) 防止边坡由于地下水的渗流而引起的塌方;
( 3) 使坑底的土层消除了地下水位差引起的压力, 因此防止了坑底的管涌;
( 4) 降水后, 使板桩减少了横向荷载;
( 5) 消除了地下水的渗流, 也就防止了流砂现象;
( 6) 降低地下水位后, 还能使土壤固结, 增加地基土的承载能力。
井点有两大类: 轻型井点和管井。一般根据土的渗透系数、 降水深度、 设备条件及经济比较等因素确定, 可参照表1-11选择。
1、 轻型井点
轻型井点就是沿基坑四周围或一侧将井点管(下端为滤管)埋入含水层内, 井点管上端与集水总管连接, 集水总管再与水泵连接, 利用抽水设备将地下水经滤管进入井管, 经总管不断抽出, 从而将地下水位降至坑底以下。
轻型井点法适用于土壤的渗透系数为0.1～50m/d的土层中; 降低水位深度: 一级轻型井点3～6m, 二级井点可达6～9m。
( 1) 轻型井点设备
管路系统包括滤管、 井点管、 弯联管及总管等。
( 2) 轻型井点布置
①平面布置
单排: 在沟槽上游一侧布置, 每侧超出沟槽≮B。
用于沟槽宽度B≤6m, 降水深度≤5m。
双排: 在沟槽两侧布置, 每侧超出沟槽≮B。
用于沟槽宽度B>6m, 或土质不良。
环状: 在坑槽四周布置。
用于面积较大的基坑。
②高程布置
井管埋深: H≥H1＋h＋iL。
③轻型井点计算
涌水量计算Q;
井点管数量与井距的确定。
④抽水设备选择
( 3) 轻型井点的施工
轻型井点的施工分为准备工作及井点系统安装。
准备工作: 包括井点设备、 动力、 水泵及必要材料准备, 排水沟的开挖, 附近建筑物的标高监测以及防止附近建筑沉降的措施等。
埋设井点系统的顺序: 敷设总管→埋设井点管→用弯联管将井点与总管接通→安装抽水设备→试抽
井点管的使用要求:
a、 开挖前2～5天开泵降水;
b、 连续抽水不间断( 水量先大后小, 先混后清) , 防止堵塞。
轻型井点使用要求:
a、 轻型井点运行后, 应保证连续不断地抽水。
b、 井点淤塞, 一般能够经过听管内水流声响、 手摸管壁感到有振动、 手触摸管
壁有冬暖夏凉的感觉等简便方法检查。
c、 地下基础工程(或构筑物)竣工并进行回填土后, 停机拆除井点排水设备。
2、 管井井点
( 1) 适用情形: 土层渗透系数大( 20~200m/d) , 降水深度大; 轻型井点不易解决时。
( 2) 管井井点的主要设备
( 3) 管井井点的工作原理
四、 地基的局部处理
1、 土坑( 填土、 淤泥) 的处理
2、 砖井或土井的处理
3、 ”橡皮土”的处理
五、 软弱地基加固处理
1、 换土垫层法
2、 夯实地基法
3、 化学加固法
1.4 土方机械化施工( 2学时)
土方机械的类型
挖掘机械: 单斗挖土机( 正铲、 反铲、 拉铲、 抓铲)
挖运机械: 推土机、 装载机、 铲运机
运输机械: 自卸汽车、 翻斗车……
密实机械: 压路机、 蛙式夯、 振动夯……
一、 推土机
1、 组成: 拖拉机 推土铲刀
2、 行走方式 履带式 轮胎式
3、 铲刀操纵方式: 索式 油压式
4、 特点: 操纵灵活, 运转方便, 所需工作面较 小, 功率大, 行驶快, 易于转移, 能爬300左右的缓坡。
5、 适用范围:
( 1) 平整场地－－运距在100m内, 一～四类土的挖运, 压实;
( 2) 坑槽开挖－－深度在1.5m内、 一～四类土。
6、 施工方法
⑴ 下坡推土法; ⑵分批集中一次推土法; ⑶并列推土法
⑷槽形推土法; ⑸铲刀上附加侧板。
二、 铲运机
铲运机是一种利用装在前后轮轴或左右履带之间的带有铲刃的铲斗, 在行进中顺序完成铲削、 装载、 运输和卸铺的铲土运输机械。
1、 种类
拖式铲运机和自行式铲运机
2、 铲斗操纵方式
索式操纵和油压式操纵
3、 特点 : 因为能综合完成挖土、 运土、 卸土和平土工作, 因而管理简单, 效率高, 运转费用低, 对行使道路要求较低。
4、 适用范围:
可挖运含水量不超过27%的一～三类土, 适用于地形起伏不大, 坡度在200以内的大面积场地平整; 开挖大型基坑; 填筑堤坝和路基, 。
5、 开行路线
⑴、 环形路线 ⑵、 8字形路线
6、 提高铲运机生产率的措施
⑴、 下坡铲土法
⑵、 跨铲法
⑶、 助铲法
三、 单斗挖土机
单斗挖土机分类
按操纵机构的不同分为机械式和液压式;
按行走装置不同分为履带式和轮胎式;
按工作装置不同分为正铲、 反铲、 拉铲、 抓铲( 教材P38图1-38) 。
正铲挖土机的特点: 前进向上, 强制切土
反铲挖土机的特点: 后退向下, 强制切土
拉铲挖土机的特点: 后退向下, 自重切土
抓铲挖土机的特点: 直上直下, 自重切土
1 、 正铲挖土机
工作特点: ”前进向上, 强制切土”; 挖土、 装车效 率高, 易与汽车配合;
适用于: 停机面以上一～四类土,宜于土质较好, 无地下水或含水量较小的地区。
作业方法: 正向挖土侧向卸土, 正向挖土后方卸土。
2、 反铲挖土机
工作特点: ”后退向下, 强制切土”, 可 与汽车配合;
适用于: 停机面以下、 一～三类土, 适宜于开挖小型基坑、 基槽和管沟, 以及淤泥和地下水位较高的地区。
作业方法: 沟端开挖一一挖宽0.7～1.7R, 效率高、 稳定性好; 沟侧开挖一一挖宽0.5~0.8R。
3、 拉铲挖土机
工作特点: ”后退向下, 自重切土”; 开挖深度、 宽度大, 甩土方便。
适用于: 停机面以下、 一～三类土的开挖, 适宜于开挖沟槽、 基坑、 地下室等。
作业方法: 沟端开挖沟侧开挖。
4、 抓铲挖土机
工作特点: ”直上直下, 自重切土”, 效率较低;
适用于: 停机面以下、 一～二类土 的、 面积小而深度较 大的坑、 井开挖, 最适宜于进行水中挖土。
四、 土方施工机械的选择
土方机械化开挖应根据基础形式、 工程规模、 开挖深度、 地质、 地下水情况、 土方量、 运距、 现场和机具设备条件、 工期要求以及土方机械的特点等合理选择挖土机械, 以充分发挥机械效率, 节省机械费用, 加速工程进度。
1、 开挖基坑时机械选择:
1) 土含水量小, 深度在1~2米, 不长时, 用推土机; 较长时, 用铲运机, 深度超过2米, 基坑较大时用正铲挖土机。
2) 地下水位高, 不降水, 或土质松软, 采用反铲、 拉铲, 配自卸汽车。
2、 挖填方高度均不大, 运距在100m以内时, 采用推土机施工, 灵活、 经济。
3、 地形起伏在200内, 面积较大, 含水量适当, 运距在1公里内, 用铲运机较合适。
4、 地形起伏较大, 挖方、 填方量大且集中的平整场地, 运距在1000m以上时, 可选择正铲挖土机配合自卸车进行挖土、 运土, 在填方区配备推土机平整及压路机碾压施工。
五、 土方工程综合机械化施工
土方工程综合机械化施工, 就是以土方工程中某一施工过程为主导, 按其工程量大小、 土质条件及工期要求, 适量选择完成该施工过程的土方机械; 并以此为依据, 合理地配备完成其它辅助施工过程的机械, 做到土方工程各施工过程均实现机械化施工。主导机械与辅导机械所配备的数量及生产率, 应尽可能协调一致, 以充分发挥施工机械的效能。
例如: 大型基坑的开挖, 当弃土的距离较远时, 可选择正铲、 反铲或拉铲挖土, 以自卸汽车配合运土。这时就应以挖土机的生产率为依据。结合运输车辆的载重量、 行驶速度、 运距等因素来确定运输车辆的数量。运输车辆的数量要保证挖土机能连续工作, 且本身又无停歇等候装车现象。也就是当一辆汽车装满土后, 又马上有一辆汽车开来进行装土。
又如, 在进行场地平整时, 则可根据地形条件、 工程量、 工期等要求, 全面组织铲运机( 或推土机、 挖土机) 来开挖土壤; 用松土机来松土、 装载机装土、 自卸汽车运土; 用推土机平整土壤; 用碾压机械进行压实。
对于独立的柱基, 则可用小型液压轮胎式的抓铲或反铲挖土机挖土, 配以自卸汽车或装载机和机动翻斗车运土。
土方工程除了实现综合机械化外, 还应以流水式组织施工, 以充分发挥机械效能, 加速工程进度。
1.5 土方筑填与压实的方法
一、 土料选择
1、 选择填方土料应符合设计要求
2、 填筑方法
填土应尽量采用同类土填筑。如采用不同类填料分层填筑时, 上层宜填筑
透水性较小的填料, 下层宜填筑透水性较大的填料( 防止水囊) 。
填土应接近水平分层填筑, 对于倾斜的地面, 应将斜坡修筑成1∶2阶梯形边坡后施工, 以免填土横向移动。
二、 填土压实的方法
1、 碾压法
适用于大面积填土, 如场地平整、 路基、 堤坝等工程
( 1) 光面碾——对砂土类和粘性土均可压实
( 2) 振动碾——压实爆破石渣、 碎石类土、 杂填土或粉质粘土;
( 3) 羊足碾——适用压实粘土。
碾压机械进行大面积填方碾压, 宜采用”薄填、 低速、 多遍”的方法。
2、 夯实法
利用夯锤自由下落的冲击力来夯实填土, 适用于小面积填土, , 夯实厚度一
般在200㎜以内。
( 1) 、 机械夯实
有夯锤、 柴油夯、 内燃夯土机和蛙式打夯机等。
( 2) 、 人工夯实: 木夯、 石夯等
3、 振动法
主要适用于振实非粘性土, 分为振动板、 平板碾。
三、 填土压实的影响因素
填土压实的主要影响因素为压实功、 土的含水量以及每层铺土厚度。
1 、 压实功的影响
压实机械压实土所做的功称为压实功
结论: 压实遍数不是越多越好。
2 、 含水量的影响
填土含水量的大小直接影响碾压(或夯实)遍数和质量。
较为干燥的土, 由于摩阻力较大, 而不易压实; 当土具有适当含水量时, 土的颗粒之间因水的润滑作用使摩阻力减小, 在同样压实功作用下, 得到最大的密实度, 这时土的 含水量称做最佳含水量。
工地简单检验粘性土的含水量的方法一般以手握成团, 落地开花为宜。
含水量调整与橡皮土处理
过大 －－翻松、 晾晒、 掺入干土或石灰;
过小 －－洒水湿润、 增加压实功;
橡皮土－－彻底清除, 轻压薄铺。
结论: 同一种土采用同样的压实功进行压实, 在最佳含水量状态下, 所得的密实度最大。
3、 铺土厚度的影响
在压实功作用下, 土中的应力随深度增加而逐渐减小, 其压实作用也随土层深度的增加而逐渐减小。
各种压实机械的压实影响深度与土的性质和含水量等因素有关。
结论: 铺土厚度应小于机械压土的影响深度。
1.6 土方工程质量标准
一、 填土质量检查
填土压实的质量检查标准要求土的实际干密度要大于等于设计规定的控制干密度( ) 。
填土压实后的干密度, 应有90%以上符合设计要求, 其余10%的最低值与设计值的差, 不得大于 ,切应分散, 不得集中。
二、 土方的质量标准与安全技术
1、 土方工程质量验收内容
( 1) 场地平整挖填方工程的验收内容
①平整区域的坐标、 高程和平整度;
②挖填方区的中心位置、 断面尺寸和标高;
③边坡坡度要求及边坡的稳定;
④泄水坡度、 水沟的位置、 断面尺寸和标高;
⑤填方压实情况和填土的密实度;
⑥隐蔽工程记录。
( 2) 基槽( 坑) 验收内容
①基槽( 坑) 的轴线位置、 宽度;
②基槽( 坑) 的底面标高;
③基槽( 坑) 和管沟底的土质情况及处理;
④基槽( 坑) 壁的边坡坡度;
⑤基槽( 坑) 、 管沟的回填情况和密实度。
2、 质量标准
土方工程开挖和填筑工程质量检验标准符合《建筑地基基础工程施工质量验收规范》GB50202— 的规定。
3、 安全技术
( 1) 施工前进行场地清理, 拆除施工区域的房屋、 古墓, 拆除或改建通讯和电力设施、 上下管道、 地下电缆等; 迁移树木, 清除树墩及含有大量有机物的草皮、 耕植土和河塘淤泥等。
( 2) 基槽( 坑) 开挖时, 人工操作间距应该大于2.5米; 采用机械作业间距应该大于10米, 挖土应由上而下逐层开挖。
( 3) 基槽( 坑) 的开挖严格按要求放坡, 符合《建筑地基基础工程施工质量验收规范》GB50202— 的规定。
4、 其它情况详见建筑地基基础工程施
