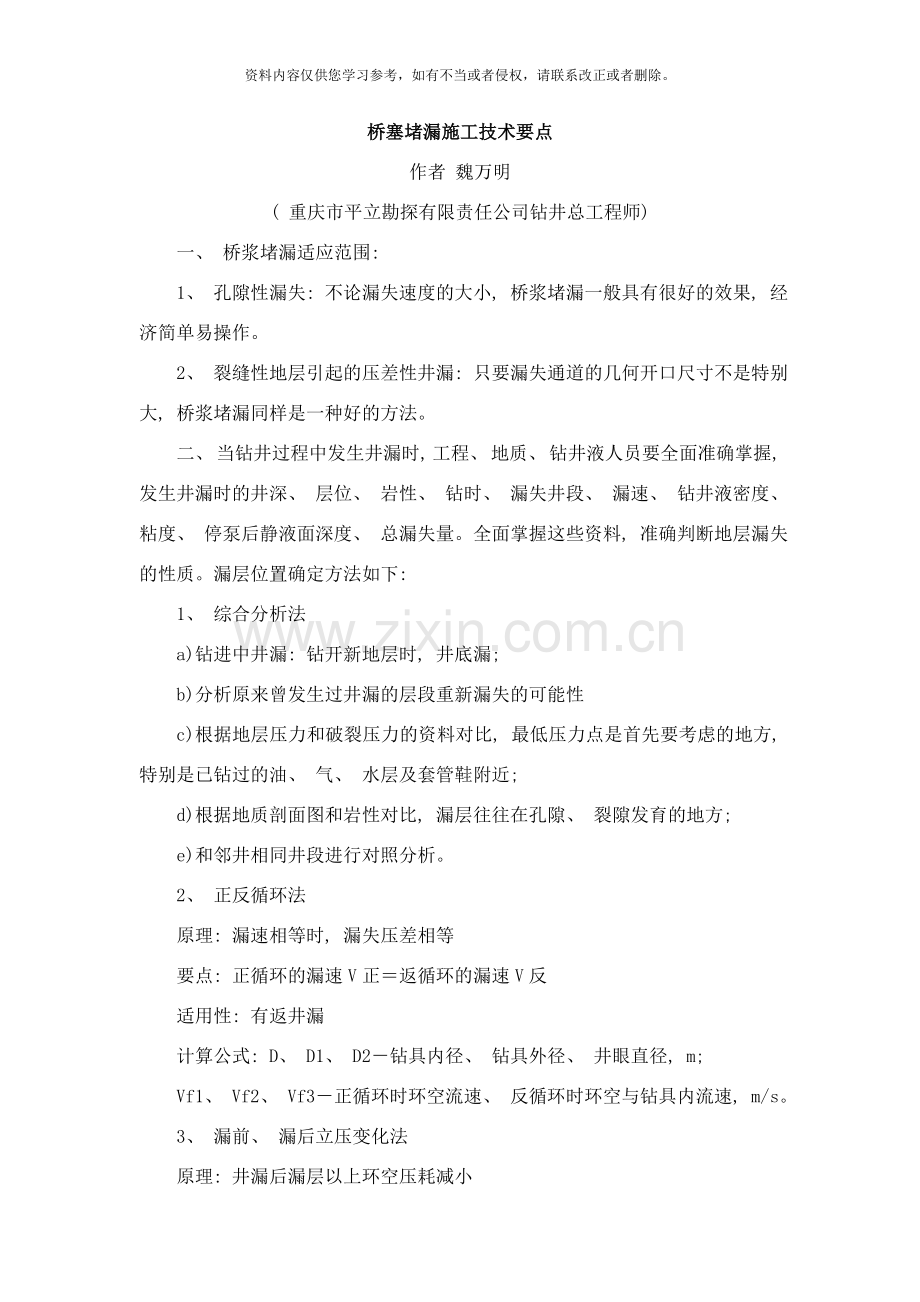

桥塞堵漏施工技术要点
作者 魏万明
( 重庆市平立勘探有限责任公司钻井总工程师)
一、 桥浆堵漏适应范围:
1、 孔隙性漏失: 不论漏失速度的大小, 桥浆堵漏一般具有很好的效果, 经济简单易操作。
2、 裂缝性地层引起的压差性井漏: 只要漏失通道的几何开口尺寸不是特别大, 桥浆堵漏同样是一种好的方法。
二、 当钻井过程中发生井漏时, 工程、 地质、 钻井液人员要全面准确掌握, 发生井漏时的井深、 层位、 岩性、 钻时、 漏失井段、 漏速、 钻井液密度、 粘度、 停泵后静液面深度、 总漏失量。全面掌握这些资料, 准确判断地层漏失的性质。漏层位置确定方法如下:
1、 综合分析法
a)钻进中井漏: 钻开新地层时, 井底漏;
b)分析原来曾发生过井漏的层段重新漏失的可能性
c)根据地层压力和破裂压力的资料对比, 最低压力点是首先要考虑的地方, 特别是已钻过的油、 气、 水层及套管鞋附近;
d)根据地质剖面图和岩性对比, 漏层往往在孔隙、 裂隙发育的地方;
e)和邻井相同井段进行对照分析。
2、 正反循环法
原理: 漏速相等时, 漏失压差相等
要点: 正循环的漏速V正＝返循环的漏速V反
适用性: 有返井漏
计算公式: D、 D1、 D2－钻具内径、 钻具外径、 井眼直径, m;
Vf1、 Vf2、 Vf3－正循环时环空流速、 反循环时环空与钻具内流速, m/s。

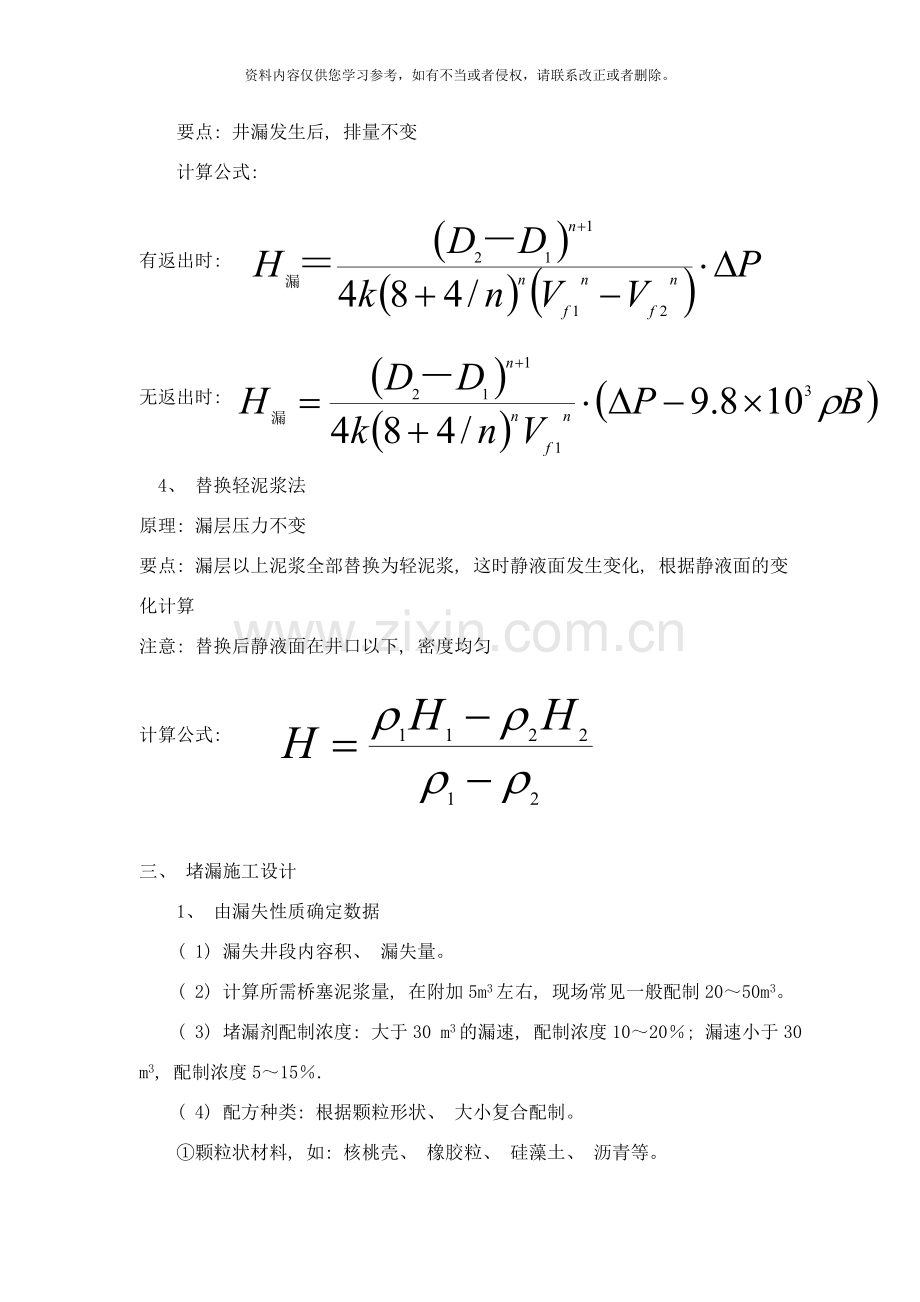

3、 漏前、 漏后立压变化法
原理: 井漏后漏层以上环空压耗减小
要点: 井漏发生后, 排量不变
计算公式:

有返出时:

无返出时:

4、 替换轻泥浆法
原理: 漏层压力不变
要点: 漏层以上泥浆全部替换为轻泥浆, 这时静液面发生变化, 根据静液面的变化计算
注意: 替换后静液面在井口以下, 密度均匀

计算公式:

三、 堵漏施工设计
1、 由漏失性质确定数据
( 1) 漏失井段内容积、 漏失量。
( 2) 计算所需桥塞泥浆量, 在附加5m3左右, 现场常见一般配制20～50m3。
( 3) 堵漏剂配制浓度: 大于30 m3的漏速, 配制浓度10～20％; 漏速小于30 m3, 配制浓度5～15％.
( 4) 配方种类: 根据颗粒形状、 大小复合配制。
①颗粒状材料, 如: 核桃壳、 橡胶粒、 硅藻土、 沥青等。
②纤维状材料, 如: 棉籽壳、 锯木末、 甘蔗渣、 石棉粉、 皮革粉、 纸纤维、 稻草及秸杆等。
③片状材料, 如: 云母片、 蛭石、 稻谷壳、 花生壳、 玻璃纸、 鱼鳞片等。
④粉状, 白土粉、 岩屑粉等。
2、 配制
堵漏桥浆配制密度要比钻进时泥浆密度低0.1～0.2, 粘度40～60S作为桥塞泥浆的基浆, 陪好基浆后, 经过加重泵的混合漏斗均匀加入, 在循环罐内搅拌, 做到不沉淀、 不漂浮, 配好后立即使用。
3、 桥浆挤注工艺
施工前计算好堵漏剂量、 替泥浆量, 按照液柱平衡, 计算替入量, 若井口有泥浆返出时, 就要对挤入的和返出的泥浆量进行分别计量, 2分钟记录一次, 最后根据漏失总量确定挤入泥浆量。
(1)间接挤替法: 堵漏时, 将光钻杆或带尖钻头, 小漏下至漏层中下部, 大漏下至漏层底部, 并把堵漏浆液替到漏失井段, 起钻至堵漏浆液上面, 关井小排量重复挤压。
( 2) 直接挤替法: 堵漏时, 将光钻杆下至漏层顶部, 当堵漏浆液出钻具时, 关井小排量重复挤压, 关井挤压压力控制在正常钻进时泥浆的当量密度高0.1～0.3。比较理想的是把套压控制在３～6MPa, 要是初始蹩压到不到3MPa, 那就先往漏层注入堵漏桥浆一半或三分之二, 静止2～4小时, 让堵漏剂膨胀, 在小排量注入堵漏剂, 若仍不起压, 就重复这方法几次, 如果泵压一次比一次增加, 就证明有良好的堵漏效果。挤注完后, 关井蹩压, 静止8～16小时, 开防喷器, 循环泥浆, 检测堵漏效果。
( 3) 循环加压法: 堵漏时, 将光钻杆下至漏层底部, 并把堵漏浆液替到漏失井段, 起钻至堵漏浆液上面, 逐步提高排量循环。
( 4) 划眼灌注法: 桥塞泥浆到达漏层顶部时, 这时采取低速转动划眼, 这种方法能够划掉未进入裂隙裂缝在井壁上附着的堵塞物, 使得能进入裂隙裂缝的桥塞进入漏层, 提高桥塞堵漏效果。
四、 资料收集与整理
对施工前、 施工中、 施工后, 各阶段的资料、 数据, 要详细准确记录。全部资料要综合整理, 以便评价堵漏效果。
五、 施工中注意事项
1、 防卡
在裸眼井段进行桥塞堵漏施工, 要不停的活动钻具, 关井进行挤注作业时, 一定要把钻具起至安全位置, 在进行蹩压挤注施工。
2、 防堵
要在开始配制桥塞堵漏泥浆时, 加滤网, 经常取出未过滤网的堵塞物, 避免在施工中泥浆泵上水管、 泥浆泵、 钻杆、 回压凡尔堵塞。
3、 防停
现场一定要保证双泵上水正常, 注入堵漏剂时连续施工。

二〇一四年十月八日
