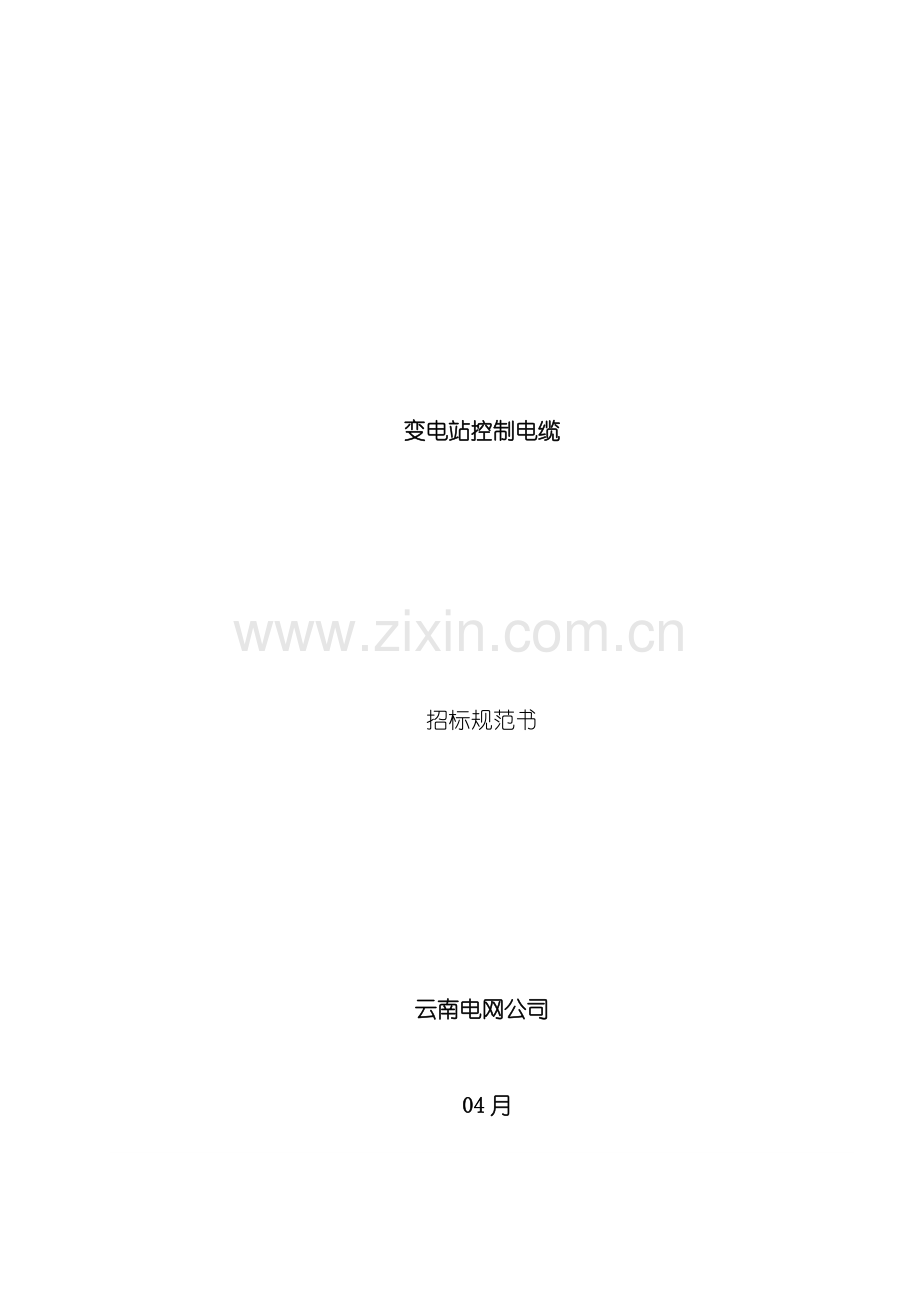

变电站控制电缆

招标规范书

云南电网公司
04月

目 录
1 电缆需求一览表 1
2 总则 5
3 质量保证及管理 7
4 投标商应提供的资料 7
5 文件和图纸 8
6 控制电缆 9
7 试验项目及内容 13
8 接收或拒收 16
9 包装和标志 16
10 项目需求部分 17
11 投标人响应部分 21

1 电缆需求一览表
表1 电缆类型一览表
序号
名 称
型 号 规 格
单位
数量
备 注
1
铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装阻燃B类控制电缆
ZB-KVVP2/22
m

详见表2
2
铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽钢带铠装阻燃B类控制电缆
ZB-KVVP/22
m

详见表2
3
铜芯聚氯乙烯绝缘聚氯乙烯护套绞型屏蔽阻燃B类软电缆
ZB-RVVSP-4x0.5
m

详见表2

表2 投标方报价一览表
序号
物资编码
货物名称
数量
(单位: 米)
单价
(单位: 元/米)
总价
(单位: 元)
一

铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装阻燃B类控制电缆

1

控制电缆, ZRB-KVVP2/22-19芯×1.5mm2
550

2

控制电缆, ZRB-KVVP2/22-19芯×2.5mm2
5050

3

控制电缆, ZRB-KVVP2/22-14芯×1.5mm2
1700

4

控制电缆, ZRB-KVVP2/22-14芯×2.5mm2
4350

5

控制电缆, ZRB-KVVP2/22-12芯×4mm2
130

6

控制电缆, ZRB-KVVP2/22-10芯×4mm2
1060

7

控制电缆, ZRB-KVVP2/22-10芯×1.5mm2
2100

8

控制电缆, ZRB-KVVP2/22-10芯×2.5mm2
5200

9

控制电缆, ZRB-KVVP2/22-8芯×4mm2
1050

10

控制电缆, ZRB-KVVP2/22-8芯×2.5mm2
200

11

控制电缆, ZRB-KVVP2/22-8芯×1.5mm2
450

12
待申请
控制电缆, ZRB-KVVP2/22-6芯×4mm2
1700

13
待申请
控制电缆, ZRB-KVVP2/22-6芯×2.5mm2
9700

14
待申请
控制电缆, ZRB-KVVP2/22-6芯×1.5mm2
1250

15

控制电缆, ZRB-KVVP2/22-4芯×4mm2
27400

16

控制电缆, ZRB-KVVP2/22-4芯×2.5mm2
17200

17

控制电缆, ZRB-KVVP2/22-4芯×1.5mm2
9200

18

控制电缆, ZRB-KVVP2/22-2芯×4mm2
6900

19

控制电缆, ZRB-KVVP2/22-2芯×2.5mm2
17000

20

控制电缆, ZRB-KVVP2/22-2芯×1.5mm2
10800

21
待申请
控制电缆, ZRB-RVVSP-4芯×0.5mm2
230

序号
物资编码
货物名称
数量
(单位: 米)
单价
(单位: 元/米)
总价
(单位: 元)
二

铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽钢带铠装阻燃B类控制电缆

1
待申请
控制电缆, ZRB-KVVP/22-19芯×1.5mm2
550

2
待申请
控制电缆, ZRB-KVVP/22-19芯×2.5mm2
5050

3
待申请
控制电缆, ZRB-KVVP/22-14芯×1.5mm2
1700

4
待申请
控制电缆, ZRB-KVVP/22-14芯×2.5mm2
4350

5
待申请
控制电缆, ZRB-KVVP/22-12芯×4mm2
130

6
待申请
控制电缆, ZRB-KVVP/22-10芯×4mm2
1060

7
待申请
控制电缆, ZRB-KVVP/22-10芯×1.5mm2
2100

8
待申请
控制电缆, ZRB-KVVP/22-10芯×2.5mm2
5200

9
待申请
控制电缆, ZRB-KVVP/22-8芯×4mm2
1050

10
待申请
控制电缆, ZRB-KVVP/22-8芯×2.5mm2
200

11
待申请
控制电缆, ZRB-KVVP/22-8芯×1.5mm2
450

12
待申请
控制电缆, ZRB-KVVP/22-6芯×4mm2
1700

13
待申请
控制电缆, ZRB-KVVP/22-6芯×2.5mm2
9700

14
待申请
控制电缆, ZRB-KVVP/22-6芯×1.5mm2
1250

15
待申请
控制电缆, ZRB-KVVP/22-4芯×4mm2
27400

16
待申请
控制电缆, ZRB-KVVP/22-4芯×2.5mm2
17200

17
待申请
控制电缆, ZRB-KVVP/22-4芯×1.5mm2
9200

18
待申请
控制电缆, ZRB-KVVP/22-2芯×4mm2
6900

19
待申请
控制电缆, ZRB-KVVP/22-2芯×2.5mm2
17000

20
待申请
控制电缆, ZRB-KVVP/22-2芯×1.5mm2
10800

注: 表中的电缆数量为一个常规220kV变电站控制电缆用量, 仅供报价用, 请投标方根据表中电缆数量提供电缆总价和电缆单价。
2 总则
2.1 投标商应仔细阅读本标书中的所有条款, 投标商提供的货物必须满足本标书的要求。投标商应取得ISO9000质量体系的有效证书。
2.2 本技术规范书主要提出技术要求。交货期及交货目的地以商务合同为准。
2.3 本技术规范书提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 投标方应提供符合本规范书和国家标准的优质产品。
2.4 投标技术文件中应对投标产品的技术性能详细描述, 提供不低于所供产品技术要求的全部型式试验报告, 并提供对应招标文件的技术偏差表, 偏差表中未提及的条款, 则视同完全同意本技术规范书的要求。
2.5 投标商或投标方 (包括分包厂)应已设计、 制造和提供过同类设备, 且技术参数应与本工程相类似, 或较规定的条件更严格, 至少有2年以上的商业运行经验。如发现有失实情况, 招标方有权拒绝该投标。
2.6 规范书所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。
2.7 规范书经买卖双方确认后, 作为合同的附件, 与合同正文具有同等的法律效力。
2.8 本规范书未尽事宜, 由招标人和投标人在合同技术谈判时双方协商确定。
2.9 合同设备包括投标方向其它厂商购买的所有附件和设备, 这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求, 除非另有特别说明, 将包括在生产期内有效的任何修正和补充。
2.10 除非合同另有规定, 均须遵守最新的国家标准(GB)以及国际电工委员会(IEC)标准以及国际单位制(SI)标准。
2.11 投标方提供的设备要符合以下标准但不局限于以下标准。凡是注日期的引用文件, 其随后所有的修改单( 不包括勘误的内容) 或修订版均不适用于本规范, 然而, 鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件, 其最新版本适用于本规范。
GB/T 17650.2 取自电缆或光缆的材料燃烧时释放气体的试验方法
GB/T 17651.2 电缆或光缆的特定条件下燃烧的烟密度测定
GB/T 19666- 阻燃和耐火电线电缆通则
GB/T 18380.1～3- 电缆在火焰条件下的燃烧试验
GB/T 2951-1994 电线电缆机械物理性能试验方法
GB 6995- 电线电缆识别标志方法
GB/T 3048.9- 电线电缆电性能试验方法
GB/T 4909.2-1985 裸电线试验方法
GB 2952.1～3- 电缆外护层
JB/T 8137-1999 电线电缆交货盘
GB/T 9330.1～.3- 塑料绝缘控制电缆
IEC 60332- 电缆在火焰条件下的燃烧试验

3 质量保证及管理
3.1 投标方应保证其提供的产品及其附件是全新的, 未使用过的, 采用的是优质材料和先进工艺, 并在各方面符合合同规定的质量、 规格和性能。投标方应保证设备经过正确安装、 正常操作和保养, 在其寿命期内运行良好。在质保期内, 由于投标方设计、 材料或工艺的原因所造成的缺陷, 投标方应立即更换。
3.2 质保期应为设备投运验收后12个月或交货后18个月内。
3.3 投标方应对合同设备的设计、 材料选择、 加工、 制造和试验等建立质量保证体系, 并在合同设备的整个制造过程中严格按其执行.
3.4 投标方从其它厂采购的设备, 一切质量问题应由投标方负责。

4 投标商应提供的资料
为了能合理地进行评标, 每个投标商应在标书中提供以下信息和资料:
4.1 有效的ISO 9000质量体系认证证书。
4.2 投标商所提供的产品的生产厂厂名、 用于生产的主要设备情况和用于检测的主要设备情况。
4.3 必要的图纸、 产品型录、 活页说明书、 材料技术条件及其识别和描述性文字, 以明确表明该产品能满足标书的所有要求。
4.4 同种或类似产品在控制电缆工程中, 不少于二年的成功供货记录, 包括用户所在国家或地区、 供货量、 供货形式、 供货率和运行经验。
4.5 至少是《货物需求一览表》中的一种产品的型式试验的鉴定合格报告, 以证明所提供的产品能完全满足标书的要求。
4.6 按照《招标文件( 技术规范专用部分) 》的要求提供有关技术资料。

5 文件和图纸
5.1 生产进度表
投标商应尽快且在合同签订后不超过一个月内, 向招标人提供生产进度表, 以详细说明工作开展的程序。这份文件应包括如下部分: 技术装备、 材料采购、 制造、 工厂试验及运输。同时应提供足够的资料以说明每一工作环节的情况及进度安排。今后对于任何延误的产生原因和影响以及投标商为保持原定生产进度采取的补救措施, 都应即时向招标人解释。
5.2 文件和图纸审批
5.2.1 在工作开展前, 投标商应提供以下文件各六份, 包括图纸、 设计资料、 货物的详细说明文件及详细的试验进度表, 以供招标人审批。如果招标人为满足技术和图纸要求作出修改时, 投标商应重新提供修改后的图纸和其它文件, 以供招标人审批。
5.2.2 技术条件、 图纸以及其它文件的修改都不能成为修改合同价格的依据。如果投标商按照未经审批的图纸和文件进行生产, 则投标商应承担进行必要修改的费用。投标商不能因图纸和文件的审批, 而以任何方式解脱其满足技术条件要求和生产进度的义务, 以及根据审批意见修改其图纸和文件的责任。
5.2.3 所有报送审批的图纸, 应有标注修改内容的栏目。审批过的图纸进行修改, 应用红色箭头或其它方法清楚地标明修改的部分。 招标人的名称、 标题、 投标商的负责工程师的签名、 制图日期和相应的图纸编号, 应在图标的右下角或适宜位置标明。图纸和文件应统一使用297mm×420mm(A3)或210mm×297mm(A4)图幅。
5.2.4 详细的试验时间表, 应在开始试验前一个月提交招标人审批。

6 控制电缆
6.1 导体
导体应是符合GB/T3956规定的退火铜导体。
KVVP、 KVVP2、 RVVSP电缆导体采用采用圆形实心导体。
6.2 绝缘
6.2.1 绝缘层为聚氯乙烯材料, 且应紧密挤包在导体上, 应容易剥离而不损伤绝缘体、 导体。
6.2.2 绝缘厚度的平均值应不小于标称厚度, 其最薄处厚度应不小于标称值的90%-0.1 mm。
6.2.3 绝缘线芯识别
每根绝缘线芯应按下述规则识别:
——5 芯及以下电缆优先选用颜色识别, 也允许采用数字识别;
——5 芯以上电缆优先选用数字识别。
6.2.4 绝缘线芯的颜色识别方法
其优先选用的颜色和色序如下:
两芯电缆: 无优先选用颜色。
三芯电缆: 绿/黄双色、 浅蓝色、 棕色; 或浅蓝色、 黑色、 棕色;
四芯电缆: 绿/黄双色、 浅蓝色、 黑色、 棕色; 或浅蓝色、 黑色、 棕色、 黑色或棕色;
五芯电缆: 绿/黄双色、 浅蓝色、 黑色、 棕色、 黑色或棕色; 或浅蓝色、 黑色、 棕色、 黑色或棕色、 黑色或棕色。
6.2.5 绝缘线芯的数字识别
线芯绝缘应是同一种颜色, 其绝缘颜色与数字标志颜色应有明显不同。并按数序排列, 但黄／绿组合色绝缘线芯( 若有) 除外。
如果有黄/绿色绝缘线芯, 并应放在外层。
6.3 成缆
6.3.1 绝缘线芯应绞合成缆, 最外层的纹合方向为右向, 其绞合节距: 固定敷设用的硬结构电缆应不大于绞合外径的20倍; 移动场合用的软结构电缆, 应不大于绞合外径的16倍。
6.3.2 绝缘线芯采用数字标志时, 由内层到外层从1开始、 按自然数序顺时针方向排列。绿/黄双 色绝缘线芯应放置在缆芯的最外层。
6.3.3 绝缘线芯间的间隙允许采用非吸湿性材料填充。
6.4 屏蔽
6.4.1 屏蔽型电缆在缆芯外应有铜带或圆铜线编织构成的屏蔽层。
6.4.2 圆铜线编织屏蔽允许用软圆铜线或镀锡圆铜线构成, 其编织密度应不小于80%。编织层不允许整体接续, 露出的铜线头应修齐．每1m长度上允许更换金属线锭一次。
6.5 护套
6.5.1 护套为聚氯乙烯材料, 且紧密挤包在绞合的绝缘线芯、 包覆层或铠装层上, 应容易剥离而不损伤绝缘或护套。护套表面应光洁、 色泽均匀。
6.5.2 护套厚度的标称值应该符合表1的规定, 其中铠装型电缆最薄处厚度应不小于标称厚度的80%-0.2 mm。非铠装型电缆护套厚度平均值应不小于规定的标称厚度。其最薄处厚度应不小于标称厚度的85%-0.1 mm。
6.6 电缆性能
除符合本技术规范要求外, 普通型电缆其余符合GB/T9330- 标准要求。阻燃电缆其余符合GB/T9330- 和GB/T19666- 标准的规定。
6.7 工程使用控制电缆必须满足作为一个完整产品一般所能满足的全部要求, 应保证电缆设计寿命不小于30年。
6.8 标准技术参数
投标人应认真逐项确认标准技术参数表( 见表3、 表4) 中参数, 填写”已确认”三字, 不能空格, 不允许改动招标人要求值。如有差异, 请填写表9 投标人技术偏差表。
表3 型号、 名称及使用范围
序号
*型号
名称
主要使用范围
投标人确认
1
ZB-KVVP/22
铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽钢带铠装阻燃B类控制电缆
敷设在室内、 电缆沟、 管道等要求屏蔽的固定场合
( 投标人填写)
2
ZB-KVVP2/22
铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装阻燃B类控制电缆
( 投标人填写)
3
ZB-RVVSP-4x0.5
铜芯聚氯乙烯绝缘聚氯乙烯护套绞型屏蔽阻燃B类软电缆
( 投标人填写)

表4 控制电缆技术参数表
*芯数×标称截面
( mm2)
*绝缘标称厚度( mm)
护套标称厚度( mm)
最小绝缘电阻(20℃) ( Ω/km)
*导体最大直流电阻( 20℃)
( Ω/km)
ZB-KVVP/22
ZB-KVVP2/22
KVVP、 KVVP2、
2×1.5
0.7
1.2
1.2
0.011
12.1
2×2.5
0.8
1.2
1.2
0.010
7.41
2×4
0.8
1.2
1.2
0.0085
4.61
4×1.5
0.7
1.2
1.2
0.011
12.1
4×2.5
0.8
1.2
1.2
0.010
7.41
4×4
0.8
1.5
1.5
0.0085
4.61
6×1.5
0.7
1.2
1.2
0.011
12.1
6×2.5
0.8
1.5
1.5
0.010
7.41
6×4
0.8
1.5
1.5
0.0085
4.61
8×1.5
0.7
1.2
1.2
0.011
12.1
8×2.5
0.8
1.5
1.5
0.010
7.41
8×4
0.8
1.5
1.5
0.0085
4.61
10×1.5
0.7
1.5
1.5
0.011
12.1
10×2.5
0.8
1.5
1.5
0.010
7.41
10×4
0.8
1.7
1.7
0.0085
4.61
12×1.5
0.7
1.5
1.5
0.011
12.1
12×2.5
0.8
1.5
1.5
0.010
7.41
12×4
0.8
1.7
1.7
0.0085
4.61
14×1.5
0.7
1.5
1.5
0.011
12.1
14×2.5
0.8
1.7
1.5
0.010
7.41
14×4
0.8
1.7
1.7
0.0085
4.61
16×1.5
0.7
1.5
1.5
0.011
12.1
16×2.5
0.8
1.7
1.7
0.010
7.41
19×1.5
0.7
1.5
1.5
0.011
12.1
19×2.5
0.8
1.7
1.7
0.010
7.41
注1: 项目单位对标准技术参数表中参数有差异时, 可在项目需求部分的项目单位技术差异表中给出, 投标人应对该差异表响应。差异表与标准技术参数表中参数不同时, 以差异表给出的参数为准。
注2: 参数名称栏中带*的参数为重要参数。如不能满足要求, 将被视为实质性不符合招标文件要求。
7 试验项目及内容
7.1 工厂检验
7.1.1 投标商在发货前负责对产品的有关质量、 规格、 性能、 数量按照GB/T 12706标准进行准确地和全面地检验和实验, 并出具其产品质量合格证书、 出厂试验报告和招标方所要求的试验项目数据和资料。凡未经检验和试验合格的产品不得从制造地点发运, 在任何情况下都只有在规定的试验全部合格后, 产品才能发运。
7.1.2 投标商应在工厂检验开始的半个月前, 用信件或电传通知招标人。招标人对每批产品将派工程师到工厂, 见证货物的组装、 试验和包装。
7.1.3 招标人的代表, 有权在合同有效期内任何时间进入工厂和货物生产的所有地点。同时, 投标商应为代表提供充分的便利条件, 以对投标商所进行的必要的试验, 不受限制地进行检查。
7.1.4 投标商应就开工时间和材料制造各阶段的进度, 提前与招标人进行联系, 以便对检验作出安排。
7.1.5 在货物发运之前, 每种试验的鉴定报告的6份副本应提前送交招标人。
7.1.6 招标方检验人员将不签署任何质量证明, 招标方人员参加检验既不解除投标方按合同规定应承担的责任, 也不代替招标方在到货后的检验。
7.2 到达合同交货地的检验
7.2.1 当货物运到合同指定交货地后, 招标方及委托的质检部门将在车站根据装货清单, 检查收到的货物的数量、 包装情况及运输和装卸中是否引起物理损坏或丢失。若招标方认为有必要还可进行抽样检验。投标商有权参加检验。根据检验结果, 如果货物数量和质量不满足合同要求, 投标商应根据招标方的要求对货物免费进行修正或更换, 并承担所有批次的抽样试验费用。
7.2.2 现场抽样试验项目有: ( 1) 结构检查; ( 2) 绝缘电阻试验; ( 3) 导体直流电阻; ( 4) 交流电压试验; ( 5) 绝缘热延伸试验。试验单位由招标人指定或委托具备试验资格的单位进行。如第一次抽样试验不合格, 则第二次加倍抽样试验, 如再不合格则此批交货导线作退货处理, 投标商承担两次试验的费用。
7.3 现场检验
当货物到达施工现场, 在拆除外包装放线前(六)天内, 招标方书面通知投标商到现场当面进行检查, 若发现导线质量、 规格、 数量与合同规定不符, 招标方将根据质量条款立即向投标商提出索赔。若投标商未按通知时间到达现场或书面答复不派人参加开箱检查, 发生上述情况时责任由投标商承担。
7.4 检验费用
投标商应承担本标书规定的所有的试验、 检验费用, 其中包括作为招标人代表的若干位试验检查人员的国内旅费、 居住及生活费用, 这些费用应该是投标价格的一个组成部分, 并在给招标人的有关文件中, 单独列出并加以说明。
7.5 型式试验
厂家应提供同一类型绝缘电缆相近截面的全部型式试验报告, 其内容应符合GB/T 9330.1- 《塑料绝缘控制电缆》的要求。
7.6 抽样试验(购招标方认为需要时)
( 1) 4h交流电压试验, 取成品绝缘电缆试样应不小于5m, 将绝缘电缆浸入水中, 施加试验工频电压, 持续时间4h, 绝缘不应击穿。
( 2) 热延伸试验。
( 3) 绝缘电缆结构尺寸检查。

8 接收或拒收
试样不符合GB/T 9330.1- 《塑料绝缘控制电缆》的任一要求均应认为以该试样为代表的这批产品不合格, 可拒收。如果任何一批产品被如此拒收, 制造厂有权对该批导线的每一盘导线仅进行一次试验, 并对其中合格的产品提交使用。

9 包装和标志
9.1 成品电缆标志
成品电缆的护套表面应有制造厂名称、 产品型号及额定电压的连续标志, 标志应字迹清楚、 容易辨认、 耐磨。成品电缆标志应符合GB/T 6995.3- 规定。
9.2 包装
( 1) 电缆应妥善包装在符合JB/T 8137-1999规定要求的电缆盘上交货;
( 2) 交货长度
成圈长度为100m , 成盘长度应不小于100m。24芯及以下, 允许长度不小于20m的短段电缆交货, 其数量应不超过交货总长度的5%。24芯以上, 允许长度不小于20m的短段电缆交货, 其数量则不超过交货总长度的10%。
( 3) 电缆交货盘应符合JB/T 8137-1999 《电线电缆交货盘》的规定。
9.3 记号及标牌
( 1) 制造厂名称, 制造厂的序列号( 如果有的话) ;
( 2) 电缆型号和规格;
( 3) 装运、 旋转方向或滚动方向标志;
( 4) 运输时线盘不能平放的标记;
( 5) 长度, m;
( 6) 毛重及净重, kg;
( 7) 制造日期: 年 月;
9.4 运输和保管
( 1) 电缆应避免在露天存放;
( 2) 运输中严禁从高处扔下装有电缆的电缆盘, 严禁机械损伤电缆;
( 3) 吊装包装件时, 严禁几盘同时吊装;
( 4) 在车辆、 船舶等运输工具上, 电缆盘应放稳, 并用合适方法固定, 防止互撞或翻到。

10 项目需求部分
10.1 必备的备品备件、 专用工具和仪器仪表供货表

表5　必备的备品备件、 专用工具和仪器仪表供货表
序号
名 称
单 位
招标人要求
投标人响应
型号和规格
数量
型号和规格
数量
1

2

3

10.2 图纸资料提交单位
经确认的图纸资料应由卖方提交表6所列单位。
表6　卖方提交的须经确认的图纸资料及其接收单位
提交图纸
资料名称
接收图纸单位名称、 地址、 邮编、 电话
提交
份数
提交时间
认可图、 最终图
说明书
试验报告
( 附电子文档)
( 设计单位)

1) 技术协议签订后2周内, 供货商应提供认可图纸。
2) 工程师在收到认可图纸后2周内, 应将经确认的1份图纸寄送给供货商。
3) 供货商收到经确认的图纸2周内提出最终图。
认可图、 最终图
说明书
试验报告
( 附电子文档)
( 买方)

10.3 工程概况
10.3.1 项目名称:
10.3.2 项目单位:

10.3.3 工程规模:
10.3.4 工程地址:
10.3.5 交通、 运输: 汽车或火车
10.4 使用条件
表7　使用条件表
序号
名 称
单位
招标人要求值
投标人保证值
1
额定工作电压U0/U
V
450/470
( 投标人填写)
2
电源的频率
Hz
50
( 投标人填写)
3
环境温度
空气最高温度
℃
40
( 投标人填写)
空气最低温度
－20
( 投标人填写)
土壤最高温度
25
( 投标人填写)
土壤热阻系数
℃·m/W
1.2
( 投标人填写)
4
湿度
日相对湿度平均值
%
≤95
( 投标人填写)
月相对湿度平均值
≤90
( 投标人填写)
5
海拔高度
m

( 投标人填写)
6
耐受地震能力( 对应水平加速度, 安全系数不小于1.67)
g
0.3
( 投标人填写)
7
耐受地震能力( 对应垂直加速度, 安全系数不小于1.67)
g
0.15
( 投标人填写)
8
敷设条件、 安装位置及环境

电缆敷设在沟道内, 沟道雨季有积水, 电缆会完全浸入水中。
( 投标人填写)
电缆敷设在排管内, 排管材料为水泥、 塑料或钢铁。
( 投标人填写)
电缆直接埋设在土壤中, 埋设深度为0.7m～1.5m。
( 投标人填写)
注: 表5中”招标人要求值”为正常使用条件, 超出此值时为特殊使用条件, 项目单位可根据工程实际使用条件进行修改。
10.5 项目单位技术差异表
项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件, 当污秽等级、 海拔高度、 耐受地震能力及压力释放能力等与标准技术参数表有差异或对通用部分条款有差异时, 应逐项在”表6 项目单位技术差异表” 中列出, 并以差异表给出的参数为准。投标人应对表4的技术参数进行确认。

表8　项目单位技术差异表
序号
项 目
标准参数值
项目单位要求值
投标人保证值
1

2

……

序号
项 目
变更条款页码、 款号
原表示
变更后表示
1

2

……

10.6 一次、 二次及土建接口要求( 适用扩建工程)

11 投标人响应部分
投标人需填写第1和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时, 以项目单位技术差异表为准。投标人保证值, 不能空格, 也不能以”响应”两字代替, 不允许改动招标人要求值。如有差异, 应填写技术差异表。”投标人保证值”应与型式试验报告及其它性能试验报告相符。

11.1 投标人技术偏差表
投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、 认真地填写偏差值; 若无技术偏差则视为完全满足本技术规范的要求, 且在投标人技术偏差表中填写”无偏差”。

表9　投标人技术偏差表
序号
项 目
对应条款编号
技术招标文件要求
偏 差
备 注
1

2

3

11.2 销售及运行业绩表

表10 销售及运行业绩表
序号
产品型号
运行单位
投运数量
投运时间
联系人及
电话
备注

11.3 主要组部件材料

表11 　主要组部件材料表( 投标人提供)
主要组部件名称
规格
数量
单位
供应商名称
原产地
备注

11.4 推荐的备品备件、 专用工具和仪器仪表供货

表12　推荐的备品备件、 专用工具和仪器仪表供货表
序号
名 称
型号和规格
单位
数量
1

2

4

5

6

7

11.5投标时应提供同类型电缆近4年内的型式试验报告。
11.6 投标人提供的试验检测报告表

表13 投标人提供的试验检测报告表
序号
产品型号名称
试验报告类别和内容
依据标准
试验时间
试验单位

11.7 投标人提供的鉴定证书表

表14 投标人提供的鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
依据标准
鉴定时间
