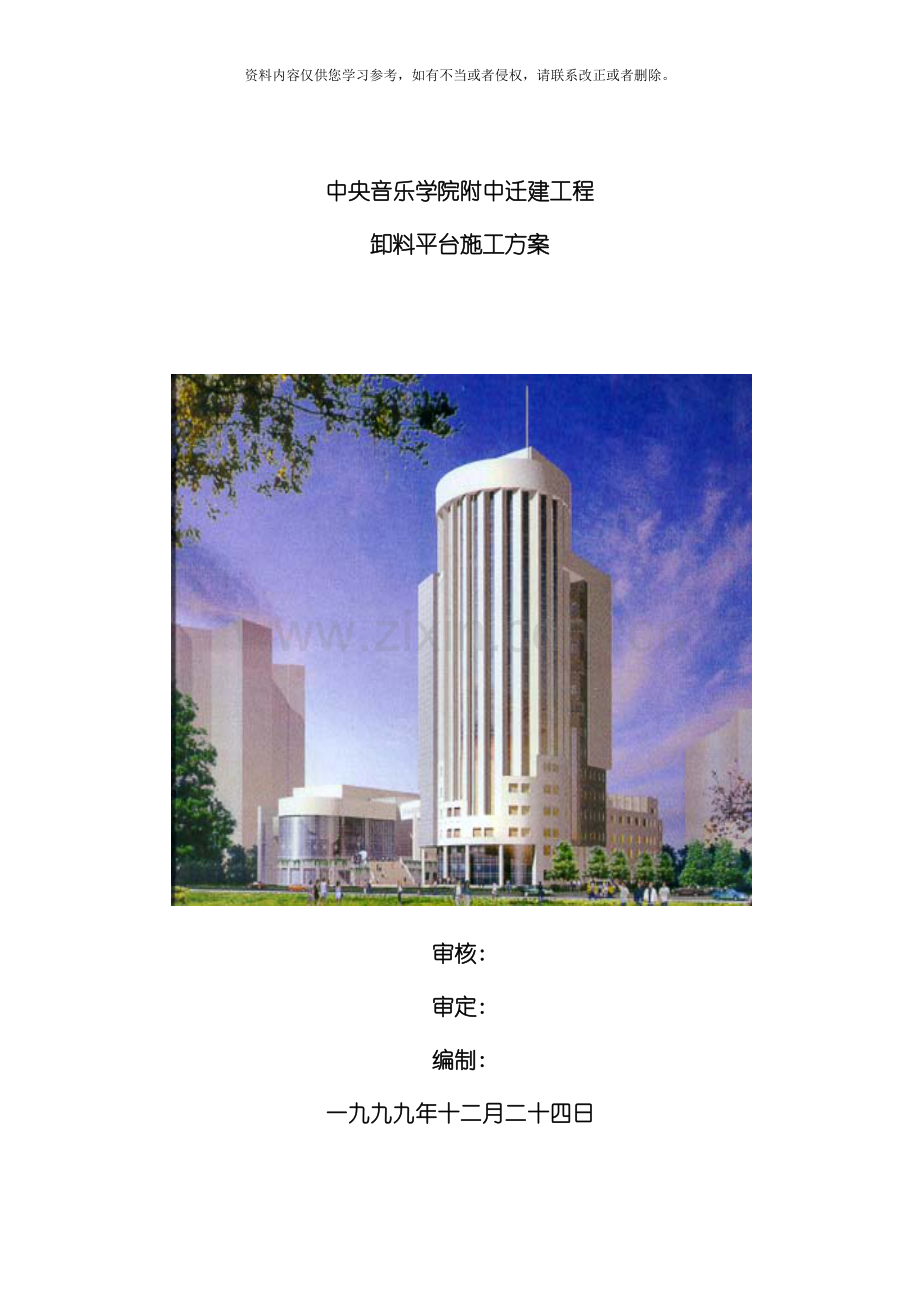

中央音乐学院附中迁建工程
卸料平台施工方案

审核:
审定:
编制:
一九九九年十二月二十四日

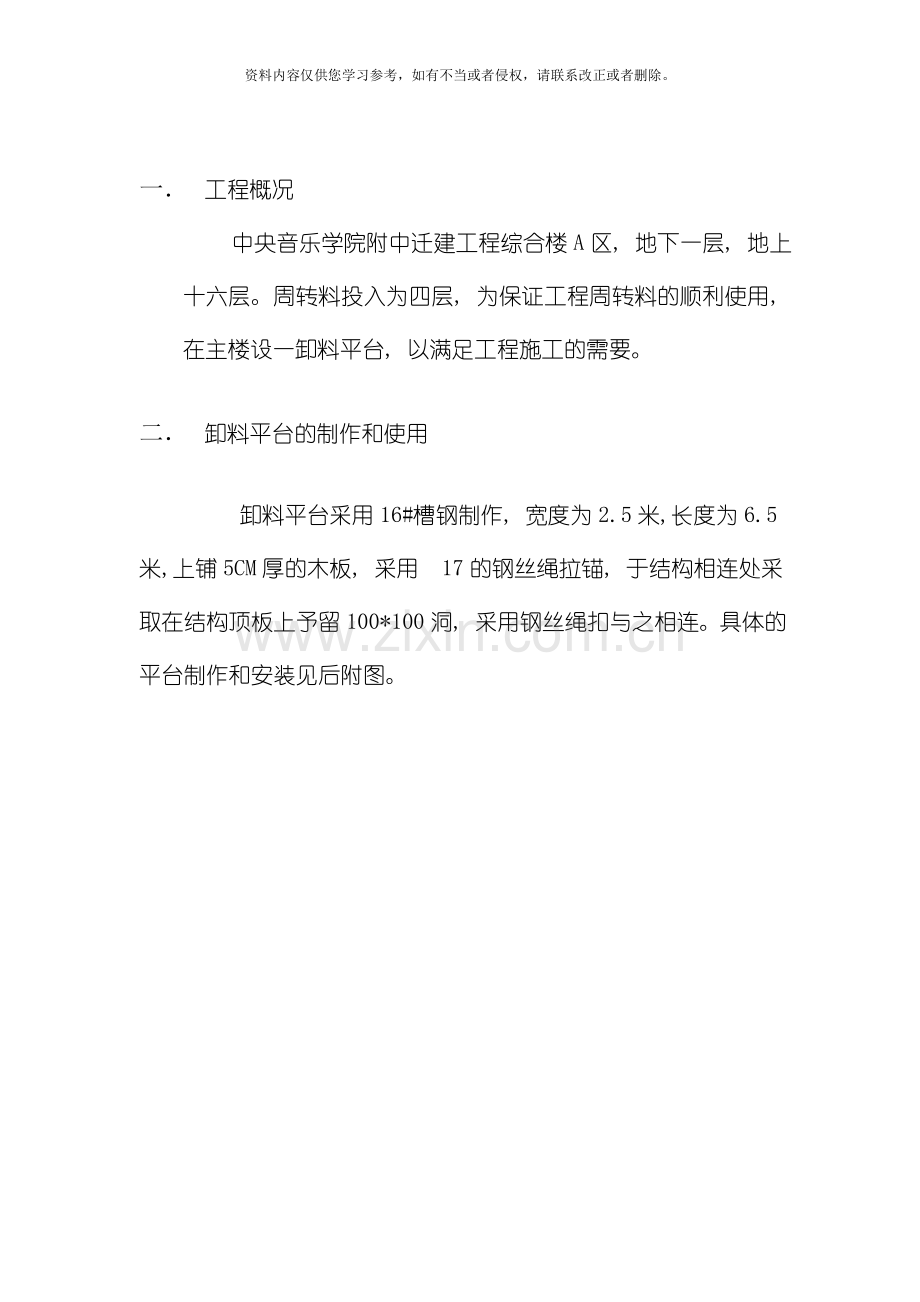

一． 工程概况
中央音乐学院附中迁建工程综合楼A区, 地下一层, 地上十六层。周转料投入为四层, 为保证工程周转料的顺利使用, 在主楼设一卸料平台, 以满足工程施工的需要。

二． 卸料平台的制作和使用

卸料平台采用16#槽钢制作, 宽度为2.5米,长度为6.5米,上铺5CM厚的木板, 采用f17的钢丝绳拉锚, 于结构相连处采取在结构顶板上予留100*100洞, 采用钢丝绳扣与之相连。具体的平台制作和安装见后附图。

三． 卸料平台的制作、 安装及使用注意事项
１． 卸料平台的制作应由专业电焊工进行。
２． 所要求的焊缝不得有脱焊、 漏焊、 焊缝应饱满。
３． 平台上的木板应满铺, 并用8＃铅丝绑牢。
４． 防护栏杆的高度不应低于１.５米, 且内侧应立挂密目安全网。
５． 钢丝绳的锚扣应符合规范要求。
６． 料台安装前应先检查予留锚环与结构的连接是否可靠, 是否有松动的情况, 确认无误后方可安装。
７． 卸料平台的吊装时, 起吊用的四根钢丝绳应长短相同, 以保证平台的平稳安装。
８． 吊装时, 信号工应与安装工密切配合, 以保证安全。
９． 为保险起见, 卸料平台应挂上明显的限载牌, 限载要求为1.0T。
１０． 第一次使用时应做静载实验, 在确认料台不变形, 焊缝无开裂, 锚环处砼无裂缝等现象, 且经过有关部门和负责人的签字认可后, 方可投入使用。

四．卸料平台施工简图及计算书附后

计算书:
一)．主梁计算

１． 荷载取值
自重: 采用[16#槽钢为172N/M, 木板为400N/M2, 施工活荷载为1500N/M2。
说明: 由于主次梁均为[16#槽钢, 故只验算主梁的抗弯强度即可。
故P=( 2.5x1.5x1500+2.5x172+2.5x1.5x400) /2+172x1.5
=4034.5N

Mmax=Px16x1.52/6=4034.5x16x1.52/6=24207N.M

２． 验算主弯曲强度
M＜Wnxf
查表得:
Wnxf=117x215=25155N.M＞Mmax=24207N.M
故主梁的弯曲强度满足要求。

二) 、 钢丝绳强度验算
说明: 钢丝绳采用直径Ф１７的钢丝绳共四根, 每边两根, 其中两根为主绳, 另外两根为附绳。计算时只考虑主绳的受力, 钢丝绳的夹角约为48°

１． 钢丝绳受力Ｔ＝3P/2/sin48=3x4034.5/2/sin48°
=8143.4N
2.安全系数
Ｋ＝Ｆ/Ｔ＞[K]
查表得:
Ｋ＝12500x10/8143.4=15.3＞[K]=10
故钢丝绳满足强度要求。

五、 安全注意事项
1、 由楼面通向平台的通料口必须严密、 安全、 可靠。
2、 起吊平台上物料时, 由信号工指挥, 必须做到指挥正确, 必须设专人扶正吊物, 不得碰撞钢绞线、 外架和护身栏等。起吊不得超高、 超重。同时应绑扎牢靠、 不得散乱。
3、 每次使用前, 应对平台进行检查, 确认无异常现象后方可进行使用。
4、 无安全部门、 专职安全员验收, 不得使用。
5、 每次安装和拆除必须有安全员监督, 严禁违章作业。
中央音乐学院附中迁建工程卸料平台静载试验

加荷材料
水泥
荷载总种
1000Kg
负载时间
24H
负载24H后卸载后检查内容
1、 受力点焊缝有无开裂

2、 钢绞线有无断股断丝等破损现象
3、 卡具处钢绞线接头位置有无变动
4、 平台挂点处及支撑处砼有无变化
验

收

意

见

会签
主任工程师
工程负责人
设计人
搭设班组
使用班组
安全员
