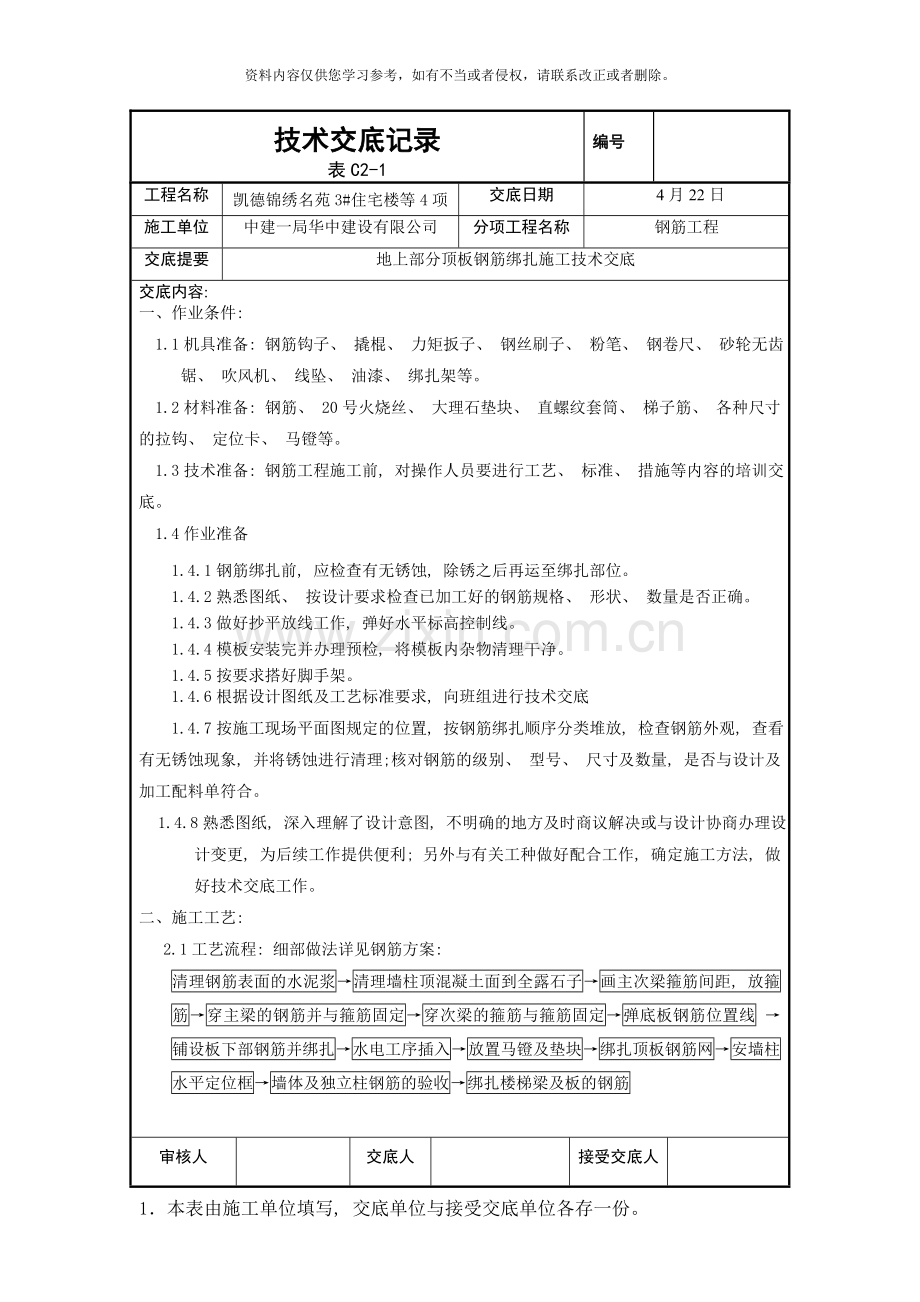

技术交底记录
表C2-1
编号

工程名称
凯德锦绣名苑3#住宅楼等4项
交底日期
4月22日
施工单位
中建一局华中建设有限公司
分项工程名称
钢筋工程
交底提要
地上部分顶板钢筋绑扎施工技术交底
交底内容:
一、 作业条件:
1.1机具准备: 钢筋钩子、 撬棍、 力矩扳子、 钢丝刷子、 粉笔、 钢卷尺、 砂轮无齿锯、 吹风机、 线坠、 油漆、 绑扎架等。
1.2材料准备: 钢筋、 20号火烧丝、 大理石垫块、 直螺纹套筒、 梯子筋、 各种尺寸的拉钩、 定位卡、 马镫等。
1.3技术准备: 钢筋工程施工前, 对操作人员要进行工艺、 标准、 措施等内容的培训交底。
1.4作业准备
1.4.1钢筋绑扎前, 应检查有无锈蚀, 除锈之后再运至绑扎部位。
1.4.2熟悉图纸、 按设计要求检查已加工好的钢筋规格、 形状、 数量是否正确。
1.4.3做好抄平放线工作, 弹好水平标高控制线。
1.4.4模板安装完并办理预检, 将模板内杂物清理干净。
1.4.5按要求搭好脚手架。
1.4.6根据设计图纸及工艺标准要求, 向班组进行技术交底
1.4.7按施工现场平面图规定的位置, 按钢筋绑扎顺序分类堆放, 检查钢筋外观, 查看有无锈蚀现象, 并将锈蚀进行清理;核对钢筋的级别、 型号、 尺寸及数量, 是否与设计及加工配料单符合。
1.4.8熟悉图纸, 深入理解了设计意图, 不明确的地方及时商议解决或与设计协商办理设计变更, 为后续工作提供便利; 另外与有关工种做好配合工作, 确定施工方法, 做好技术交底工作。
二、 施工工艺:
2.1工艺流程: 细部做法详见钢筋方案:
清理钢筋表面的水泥浆→清理墙柱顶混凝土面到全露石子→画主次梁箍筋间距, 放箍筋→穿主梁的钢筋并与箍筋固定→穿次梁的箍筋与箍筋固定→弹底板钢筋位置线 →铺设板下部钢筋并绑扎→水电工序插入→放置马镫及垫块→绑扎顶板钢筋网→安墙柱水平定位框→墙体及独立柱钢筋的验收→绑扎楼梯梁及板的钢筋

审核人

交底人

接受交底人

1．本表由施工单位填写, 交底单位与接受交底单位各存一份。
2．当做分项工程技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写
技术交底记录
表C2-1
编号

工程名称
凯德锦绣名苑3#住宅楼等4项
交底日期
4月22日
施工单位
中建一局华中建设有限公司
分项工程名称
钢筋工程
交底提要
地上部分顶板钢筋绑扎施工技术交底
交底内容:
2.2施工操作要点要求
2.2.1顶板钢筋绑扎
A、 清理模板上的杂物, 然后根据图纸设计的间距, 在顶板模板上弹出钢筋位置线, 板的第一道钢筋离梁边为板钢筋间距的1/2
B、 按照弹出的钢筋位置线, 先摆放受力主筋、 后放分部钢筋。预埋件、 电线管等及
C、 安置马凳和垫块, 绑扎板的负弯矩钢筋;
D、 绑扎时要求用八字扣, 除外为围两根钢筋的相交点应该全部绑扎外, 其余的能够交错绑扎; 负弯矩钢筋的每个交点都要求绑扎到位。
E、 板的钢筋有很大部分为三级钢材, 因此要求上铁端部弯90度弯钩, 板的下铁过支坐
长度必须满足≥5d且过支坐的中心线; 。板的分布钢筋与负弯矩钢筋采用搭接形式连接。
F、 板的上下铁保护层按照20mm考虑, 采用砼定型垫块, 间距800mm 梅花形状布置
2.2.2连梁钢筋绑扎要点
A、 梁钢筋绑扎工艺流程图:
画主次梁箍筋间距 → 放主次梁箍筋→ 穿主梁底层纵筋→ 穿次梁底层纵筋并与箍筋固定 → 穿主梁上层架立筋 → 按箍筋间距绑扎→ 穿次梁上层纵向钢筋→按箍筋间距绑扎
B、 在梁侧模板上画出箍筋间距, 摆放箍筋。
C、 先穿主梁的下部纵向受力钢筋及弯起钢筋, 将箍筋按已画好的间距逐个分开; 穿次梁的下部纵向受力钢筋及弯起钢筋, 并套好箍筋; 放主次梁的架立筋; 隔一定间距将架立筋与箍筋绑扎牢固; 调整箍筋间距使问距符合设计要求, 绑架立筋, 再绑主筋, 主次梁同时配合进行。
D、 梁上部纵向钢筋应贯穿中间节点, 梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。梁纵向钢筋在端节点内的锚固长度也要符合设计要求。
E、 绑梁上部纵向筋的箍筋, 宜用套扣法绑扎。
F、 箍筋在叠合处的弯钩, 在梁中应交错绑扎, 箍筋弯钩为135°, 平直部分长度为
审核人

交底人

接受交底人

1．本表由施工单位填写, 交底单位与接受交底单位各存一份。
2．当做分项工程技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写
技术交底记录
表C2-1
编号

工程名称
凯德锦绣名苑3#住宅楼等4项
交底日期
4月22日
施工单位
中建一局华中建设有限公司
分项工程名称
钢筋工程
交底提要
地上部分顶板钢筋绑扎施工技术交底
交底内容:
10d, 如做成封闭箍时, 单面焊缝长度为5d。
G、 梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密, 其间距与加密区长度均要符合设计要求。
H、 在主、 次梁受力筋下均应垫垫块( 或塑料卡) , 保证保护层的厚度。受力筋为双排时, 可用短钢筋垫在两层钢筋之间, 钢筋排距应符合设计要求。
I、 梁的因此主筋均采用套筒连接, 这就要求筒连接要满足≥35 d且大于500 mm, 保证接头百分率≤25%。
J、 梁钢筋连接完后, 必须对直螺纹连接进行全面检查, 合格的在套筒上涂上少许红油漆, 以便识别, 不合格的要立即整改。
K、 梁的下铁保护层为25 mm , 采用花岗岩垫块; 侧面按照25考虑, 采用塑料垫块, 用火烧丝绑扎在主筋上。
2.2.3楼梯板及梯梁钢筋绑扎
A、 工艺流程
划位置线 → 绑主筋→ 绑分布钢筋→ 绑踏步筋
B、 先在楼梯底板上划出主铁及分布钢筋的位置线, 然后根据图纸中主筋、 分布钢筋的方向, 线绑扎主铁后绑扎分布钢筋, 每个交点均要绑扎; 板到钢筋要锚固到梯梁内。
C、 底板钢筋绑扎完, 待踏步模板吊绑支好后, 再绑扎踏步钢筋, 主铁的位置及接头数量要符合施工规范的规定。
D、 绑扎下铁后要在中间设置马凳保证两层钢筋网片之间的间距。
四、 质量要求:
4.1钢筋的原材料质量必须符合要求, 加工尺寸要准确, 偏差不能超过设计要求。
4.2钢筋绑扎完后, 要表面美观整齐无污染, 间距均匀符合设计要求; 钢筋要横平竖直。

审核人

交底人

接受交底人

1．本表由施工单位填写, 交底单位与接受交底单位各存一份。
2．当做分项工程技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写
技术交底记录
表C2-1
编号

工程名称
凯德锦绣名苑3#住宅楼等4项
交底日期
4月22日
施工单位
中建一局华中建设有限公司
分项工程名称
钢筋工程
交底提要
地上部分顶板钢筋绑扎施工技术交底
交底内容:
4.3钢筋规格、 形状、 尺寸、 数量、 间距、 搭接长度、 接头设置必须符合设计图纸要求。
4.4钢筋接头的连接方式、 位置、 错开百分率等必须满足要求, 每个接头均要进行检查, 检查合格后要进行标记。
4.5定为卡子、 垫块、 绑扎定位措施应设置合理、 有效、 牢固。
4.6钢筋安装的允许偏差及检验方法如下:
项次
项目
允许偏差( mm)
检验方法
1
网眼尺寸
±10
尺量连续三档, 取其最大值
2
受力钢筋
间距
±5
尺量两端, 中间各一点, 取其最大值
排距
±5
各一点, 取其最大值
3
受力钢筋保护层
±5
尺量检查
4
钢筋弯起点位移
10
尺量检查
四、 注意事项
4.1成品保护措施
4.1.1不得将钢筋及其它重物堆放在已绑扎完毕的钢筋网片上, 如必须堆放或其它工中
作业时, 须铺好木板, 以防破坏钢筋成品。
4.1.2安装水、 暖、 电等设施时, 不得随意点焊、 切割和碰动钢筋。
4.1.3成品钢筋应按指定地点堆放, 用垫木垫放整齐, 防止钢筋变形、 锈蚀、 油污。
4.2文明施工措施:
4.2.1现场剩余的保护层垫块及破碎的垫块要及时清理干净; 钢筋绑扎所用的绑丝不得乱丢乱放, 在绑扎上层钢筋前, 要对底板进行彻底清理, 作到活完场清, 确保现场文明施工。
4.2.2衣冠不在整者严禁进入施工现场。
4.2.3派专人负责现场的文明施工情况, 并建立责任制度及处罚制度。
4.3施工过程中的安全要求:
4.3.1电焊工、 塔吊司机和信号工等特殊工种必须持证上岗, 严禁无证人员操作。
4.3.2用塔吊放钢筋时, 严禁长短混吊, 严禁搭载重物和超载作业。起吊时, 吊物要捆扎牢固。
4.3.3由于基坑深度太大, 严禁在基坑周围2.0m范围内堆放重物。
审核人

交底人

接受交底人

1．本表由施工单位填写, 交底单位与接受交底单位各存一份。
2．当做分项工程技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写
技术交底记录
表C2-1
编号

工程名称
凯德锦绣名苑3#住宅楼等4项
交底日期
4月22日
施工单位
中建一局华中建设有限公司
分项工程名称
钢筋工程
交底提要
地上部分顶板钢筋绑扎施工技术交底
交底内容:
4.3.4配电箱、 电焊机等用电设施必须有防漏电保护装置, 严禁非电工接线, 设备检修时必须先切断电源, 机械出现故障时, 必须由主管人员检修。
4.3.5进入施工现场必须戴好安全帽, 施工现场内严禁烟火。
4.4应注意的质量问题
4.4.1钢筋必须逐点绑扎, 不得漏绑; 绑扎丝头一律向构件内。
4.4.2直螺纹接头错开距离满足要求, 不得有完整丝口外露。
4.4.3钢筋锚固及搭接长度必须满足设计及规范要求; 接头位置及接头百分率也要求满足规范要求。
