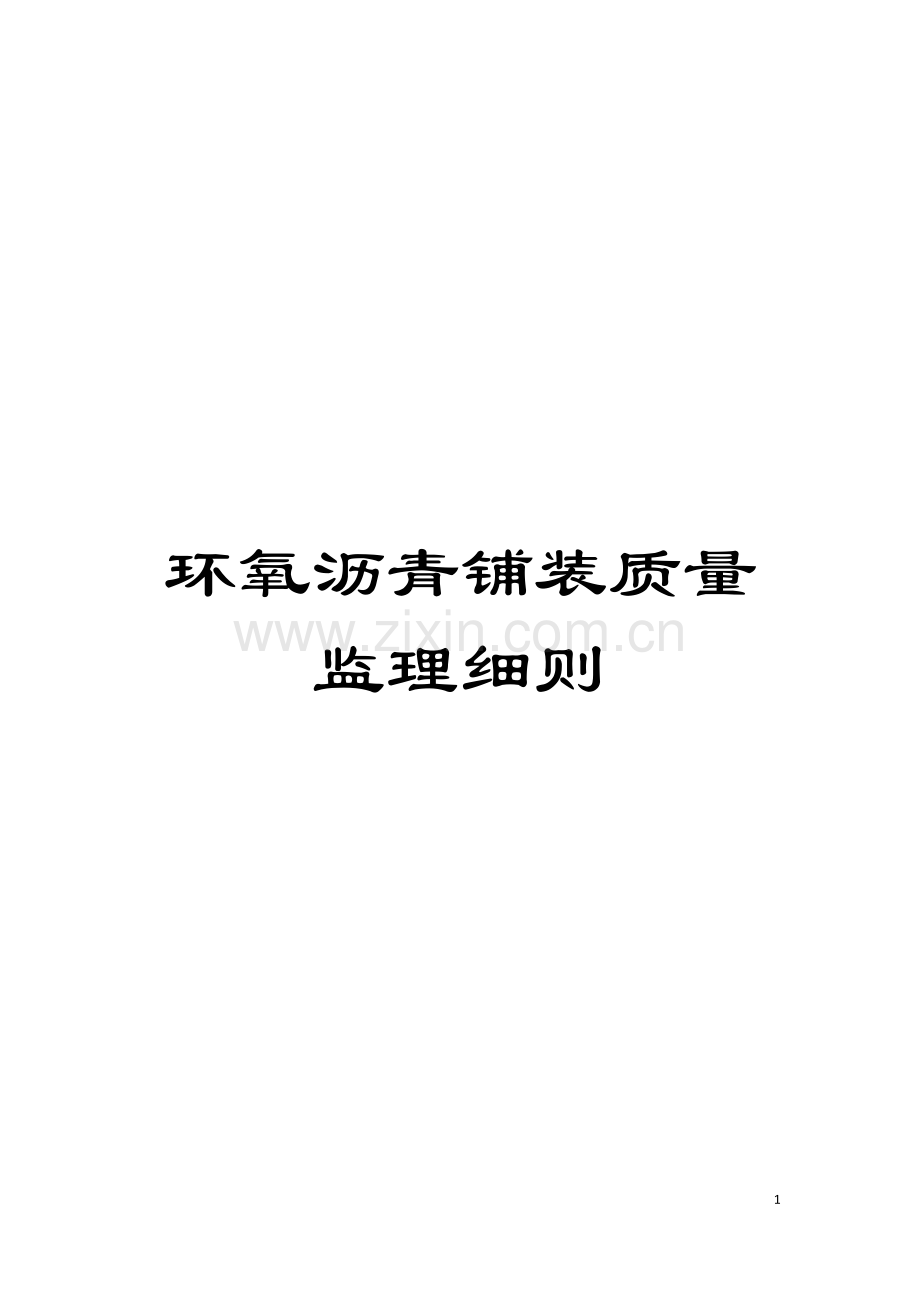

环氧沥青铺装质量监理细则

- 60 -

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

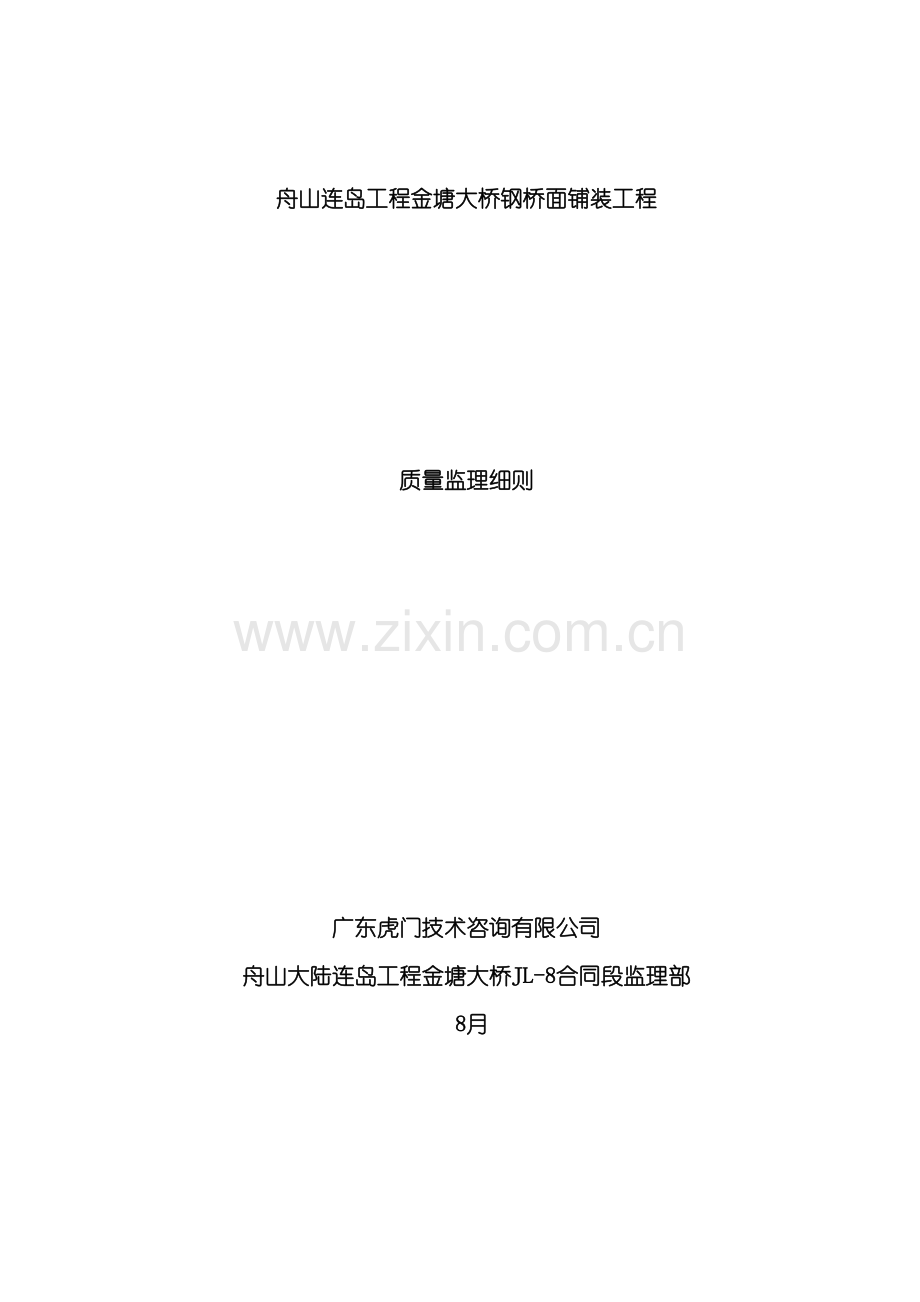

舟山连岛工程金塘大桥钢桥面铺装工程

质量监理细则

广东虎门技术咨询有限公司
舟山大陆连岛工程金塘大桥JL-8合同段监理部
8月
目 录
一、 工程概述
二、 编制范围及质量目标
三、 编制依据
四、 监理组织机构
五、 质量控制
1、 原材料质量控制
2、 施工准备阶段质量监理
3、 施工过程中的质量控制
4、 质量控制程序
六、 质量检验与评定

一、 工程概述
1、 项目名称及位置
本项目全称为舟山大陆连岛工程金塘大桥钢桥面铺装施工工程, 金塘大桥连接金塘岛与宁波市, 是舟山大陆连岛工程的第五座跨海特大桥, 起于金塘岛上雄鹅嘴, 接西堠门大桥, 经化成寺水库、 茅岭、 沥港水道和灰鳖洋海域, 与规划中的宁波沿海北线高速公路相交, 终止于宁波市绕城高速公路, 全长26.54km。
2、 建设规模
舟山大陆连岛工程金塘大桥主通航孔桥钢桥面铺装施工工程,其施工桩号: K33+115～K34+325, 铺装长度1208.4m。
3、 主要工程技术指标
舟山大陆连岛工程金塘大桥主通航孔桥按双向四车道高速公路标准修建, 其主要技术标准如下:
① 公路等级: 双向四车道高速公路;
② 计算行车速度: 计算行车速度100km/h;
③ 车辆荷载等级: 公路—I级;
④ 路基宽度: 主通航孔桥全宽30.1m。
4、 工程结构形式
金塘大桥主通航孔桥为跨度1210m(77 m+218 m+620 m+218 m+77 m)的双塔双索面五跨连续钢箱梁斜拉桥, 采用半漂浮结构体系。主梁为正交异性板流线扁平钢箱梁,高3.0 m,宽30.1 m, 顶板厚14 mm; 顶板U形加劲肋厚8 mm; 横隔板间距为3.5 m, 厚10mm; 箱内对称设置纵隔板两道,横向间距为10.8 m。行车道上层采用30mm厚的环氧沥青混凝土; 下层采用25mm厚的环氧沥青混凝土; 中央分隔带采用60mm砂粒式沥青混凝土; 防水粘结层采用0.68L/m2环氧沥青粘结料, 粘结层采用0.45L/m2环氧沥青粘结料; 钢桥面防腐采用60-80um环氧富锌漆。
金塘大桥钢桥面铺装( 行车道) 结构如图:

铺装上层: 环氧沥青混凝土30mm
粘结层: 环氧沥青粘结料0.45L/㎡
铺装下层: 环氧沥青混凝土25mm
防水粘结层: 环氧沥青粘结料0.68L/㎡
环氧富锌漆( 60～80μm)
钢桥面板( 14~24mm) : 喷砂除锈Sa2.5

\\\\\\\

\\\\\\\\\\\\\\\\\\\\\\\

///////

///////////////////////

5、 参建单位
建设单位: 舟山大陆连岛工程建设指挥部
设计单位: 东南大学建筑设计研究院
施工单位: 山东路桥集团有限公司
监理单位: 广东虎门技术咨询有限公司
6、 计划工期及监理服务期
本项目施工计划工期为8个月, 预计监理服务期为34个月, 其中施工期监理10个月, 缺陷责任期监理24个月。
7、 主要监理任务
项目
单位
第JL-8监理合同段
起讫桩号
/
K33+115～K34+325
喷砂除锈Sa2.5
m2
30210
行车道与中央分带60～80um环氧富锌漆
m2
30210
环氧沥青防水粘结层
m2
30210
25mm下层环氧沥青混凝土
m2
27793.2
环氧沥青粘结层
m2
27793.2
30mm上层环氧沥青混凝土
m2
27793.2
60mm砂粒式沥青混凝土
m2
2416.8
为了钢桥面施工监理工作能规范化、 程序化、 科学化地进行, 并对施工过程进行有效的监管, 确保钢桥面铺装施工的质量符合合同、 图纸、 规范及验收标准的要求, 特制定本细则。
二、 编制范围及质量目标
1、 编制范围
本细则主要内容为下述工程的质量监理: 钢桥面(行车道、 中央分隔带)防腐涂装、 防水粘结层及粘层的洒布、 环氧沥青混凝土上下层的铺装、 中央分隔带砂粒式沥青混凝土的铺装施工等, 另编制试验检测、 安全环保、 进度费用与合同等专项细则。
2、 质量目标
本工程质量目标为 优良 工程。
三、 编制依据
1、 《金塘大桥钢桥面铺装施工监理合同文件》及施工监理招标投标文件;
2、 《金塘大桥钢桥面铺装工程施工合同文件》及施工招标投标文件;
3、 《金塘大桥钢桥面铺装施工监理计划》;
4、 《金塘大桥钢桥面铺装工程施工图设计》;
5、 《公路工程质量检验评定标准》( JTGF80/1- ) ;
6、 《公路沥青路面施工技术规范》( JTG F40- ) ;
7、 《公路工程施工监理规范》( JTG G10- ) ;
8、 《涂装前钢材表面锈蚀等级和除锈标准》GB8923-97;
9、 《铁路钢桥面保护涂装》( TB/T1527- ) ;
10、 《金塘大桥专项施工技术规范》;
11、 《金塘大桥专项质量检验评定标准》( JTDQB03- ) ;
12、 浙江省舟山连岛工程建设指挥部工程管理程序(试行);
13、 舟山大陆连岛工程金塘大桥文明施工管理办法;
14、 《西堠门大桥、 金塘大桥钢桥面铺装工程施工作业指导书》( 东南大学桥面铺装课题组) ;
15、 其它规范、 标准。
四、 监理组织机构
1、 机构设置
本监理机构为驻地监理工程师办公室( 简称驻地办) , 由驻地监理工程师全面负责日常工作, 驻地办内部设置三部二组, 即工程部、 合约部、 行政部、 实验室和测量组, 负责工程( 含安全环保) 、 合同、 行政( 含工程信息) 、 试验、 测量对口管理工作。拟投入监理人员14人, 辅助人员3人, 共计17人。监理组织机构框图如下:

试验室
试验检测: 1人
监理员: 3人
合约部
专 监:1人
监理员: 1人
行政部
行政人员: 3人
工程部
专监:2人
监理员: 2人
测量组
专 监:1人
监理员: 1人
驻地监理工程师办公室
驻地、 副驻地监理工程师: 2人
副驻地监理工程师: 1人

2、 监理人员配备( 见表)

驻地办现场监理人员配置表
监理岗位
姓名
专业技术职称
监理资格
从事类似工程监理工作经历
年龄
驻地监理工程师
岳安全
高工
交通部监理工程师证
10.5
43
副驻地监理工程师
高国清
高工
交通部监理工程师证
11
42
专业监理工程师
路面
李致宇
高工
交通部专业监理工程师证
8
50
合同
刘桂兰
高工
交通部专业监理工程师证
9
51
试验室主任
徐文胜
高工
交通部专业监理工程师证/试验检测工程师证
7
41
试验检测
李素江
工程师
试验检测工程师证
10
48
测量
罗 鹏
工程师
交通部监理工程师证
7.5
34
安全
李自勤
工程师
交通部专业监理工程师证/安全合格证
11.5
49
合同
潘 冬
工程师
交通部专业监理工程师证/注册经济师证
6.5
28
监理员
试验
李卫虹
工程师
省专业监理工程师证
11
51
试验
田金城
工程师
监理业务培训证/试验检测员证
5.5
31
测量
何 超
助工
监理业务培训证
3
25
结构
仝志远
助工
监理业务培训证
6
26
安全环保
朱天金
工程师
监理业务培训证/安全合格证
9
40
3、 部门职责
A、 驻地监理工程师办公室
⑴ 根据合同文件, 制定监理规划、 监理实施细则和监理规章制度, 各种监理程序, 统一管理本项目的监理业务, 检查落实和执行情况;
⑵ 审批各驻监理组的报告、 文件, 包括支付证明、 设计变更, 工程延期及重大技术、 合同等问题;
⑶ 领导和帮助各部门的工作, 及时解决和处理各部门提出的问题;
⑷ 负责组织监理工作会议和技术或合同管理的会议, 编写会议纪要, 检查督促决议的执行;
⑸ 审批承包人的总体施工组织设计及恢复定线的成果和单项工程开工报告;
⑹ 提供各种质量检验表格、 计量证书和各种试验表格或批准承包人的试验表格的格式;
⑺ 抽检工程质量, 参与工程质量事故处理方案的研究和认可; 当工程质量严重偏离合同要求, 且造成不良影响时, 可直接下达停工令和返工令;
⑻ 掌握工程动态, 汇总各专业监理工程师按规定上报的各种报表, 核准后及时报业主和归档; 及时掌握计量支付、 工程变更、 工程延期及索赔费用等合同管理方面的情况;
⑼ 主持各种监理现场工地会议, 审定会议纪要, 检查督促决议的执行;
⑽ 协助业主组织全线的交工验收和缺陷责任期验收;
⑾ 组织本监理合同段的监理资料的整理归档工作;
B、 工程部
⑴ 指导、 协调本标段工程技术、 质量管理工作, 根据工程的施工及管理特点, 制定或补充有关工程质量的管理制度、 规定、 方法和检验表格的格式;
⑵ 组织本标段有关工程技术、 工程质量方面人员的业务学习和交流;
⑶ 审批承包人的重要施工方案, 以及承包人单项工程开工报告和申报的其它报告, 协同合同部审查承包人的施工总进度计划;
⑷ 对计量支付、 工程变更、 工程交验中数量的测量、 计算和复核等, 并作为最终的验证资料;
⑸ 解决施工中的重要技术、 质量问题; 参加工程质量事故的调查、 分析、 处理;
⑹ 审查与处理工程变更;
⑺ 审查试验路段施工方案、 工艺和特殊技术处理措施;
⑻ 督促承包人建立与健全质量自检系统;
⑼ 审查有关工程质量、 安全环保控制与管理工作方案, 检查和监督执行情况;
⑽ 抽查工程质量, 掌握本监理合同段的工程质量动态;
⑾ 统一各种质量成果报表、 管理好承包人报送的各种质量成果报表、 技术资料、 工程图片和计划统计方面报表等资料, 编写监理报告中有关工程技术质量、 安全环保、 变更等章节的内容;
⑿ 参加交工验收和缺陷责任期验收工作;
⒀ 完成驻地监理工程师交办的其它工作。
4、 岗位职责
A、 驻地监理工程师职责
主持驻地监理工程师办公室的一切监理业务工作:
⑴ 组织领导项目监理人员贯彻有关政策、 法规、 标准和我公司的质量体系文件, 对履行委托监理合同负全面责任;
⑵ 保持与建设单位的密实切联系, 协调各方工作关系;
⑶ 确定工程项目监理组织机构和主要人员的职责, 制定监理工作方针和基本工作流程;
⑷ 对监理人员的工作进行督导, 并根据工程实施的变化进行人员的调配;
⑸ 主持制定工程项目监理计划, 经业主同意后全面组织实施;
⑹ 协助业主进行工程招标工作, 参与有关合同谈判, 协助业主确定有关合同条款;
⑺ 主持建立监理信息系统, 全面负责信息沟通工作;
⑻ 负责组织督促检查承包人严格执行合同中的工程技术标准, 严格按照施工质检要求认真做好施工质量的检查和控制工作;
⑼ 向建设单位提供工程中有争议问题的事实分析资料及监理意见, 如计划审批、 工程变更、 合同争议、 工程索赔、 意外风险等;
⑽ 组织审查承包人提出的施工组织设计、 施工技术方案、 施工进度计划以及现场安全生产和文明施工措施;
⑾ 负责协调工程项目专业之间的主要技术问题, 保证工程项目总体功能的先进、 合理, 充分体现设计意图;
⑿ 审核并签署工程开工令、 停工令、 复工令;
⒀ 主持处理合同履行中的重大争议和纠纷, 组织处理索赔事宜;
⒁ 检查工程的质量、 进度、 投资的实际控制情况, 验收分项分部工程, 签署工程支付报表、 证书;
⒂ 主持所辖合同段每月的工地例会, 研究并解决施工中的各种问题;
⒃ 主持审核最终支付证书;
⒄ 审核并签署工程项目竣工文件;
⒅ 签署工程项目建设监理意见, 参加工程竣工验收。
B、 副驻地监理工程师职责
⑴ 根据合同文件, 对所辖合同段工程施工进行监督和管理, 负责本段监理人员的管理、 检查和协调, 对驻地监理工程师负责;
⑵ 根据监理工作的需要向承包人签发有关指令、 指示, 并报驻地监理工程师办公室备案;
⑶ 全面熟悉合同文件, 纠正设计图纸中明显的错误, 对在合同执行过程中发生的问题及时采取解决措施, 并及时向驻地监理工程师办公室报告;
⑷ 审查承包人的总体施工组织设计并报驻地监理工程师办公室审批;
⑸ 按合同文件严格控制施工质量, 审批原材料的试验成果报告, 对各种混合料配比的设计及试验报告提出审查意见报驻地监理工程师办公室批准;
⑹ 经常巡视检查工地、 及时解决处理影响工程进度和质量问题、 对重大问题及时报告驻地监理工程师;
⑺ 审核、 初签承包人的中间计量证书, 签发中间交工证书;
⑻ 审核承包人工地的机械设备及人员情况, 承包人的质量保证体系及自检人员; 检查承包人的现场安全保护措施, 对不合格的安全措施应指示承包人限期改正;
⑼ 对承包人的工程延期和索赔提供有关监理记录和证明材料, 提出处理意见后报驻地监理工程师办公室处理;
⑽ 完成报送驻地监理工程师办公室的各种定期报表、 工作报告;
⑾ 审查承包人提交的工程交工验收资料, 编制工作总结报告;
⑿ 完成驻地监理工程师交办的其它工作。
C、 路面专业监理工程师职责
⑴ 在副驻地监理工程师的领导下, 按规定要求负责本合同段的专业技术管理工作, 制定实施过程的监理细则;
⑵ 审查承包人提出的工程进度计划和施工组织计划, 提出初审意见供副驻地监理工程师审查时参考, 并对计划的执行情况进行检查和监督;
⑶ 现场检查核对设计图纸及设计资料, 当发现图纸中有错误或有不尽合理之处, 应及时向副驻地监理工程师反映, 根据工地实际情况做出处理;
⑷ 在分项工程开工前, 检查承包人的机械设备、 人员、 施工组织计划, 施工工艺、 施工材料等, 提出审查意见供副驻地监理工程师参考;
⑸ 审查承包人提出的分项工程原始断面图、 施工图、 其它临时工程图及变更设计图, 当发生的工程变更时, 应报告副驻地监理工程师;
⑹ 审批承包人的检验申请单, 对承包人施工的工程进行抽验, 签认承包人提供的各种中间质检报告, 签发中间交验证书;
⑺ 在施工过程中要经常深入工地, 详细检查施工各部位和环节, 及时处理承包人在施工中出现的问题, 必要时报告驻地监理工程师;
⑻ 审核承包人提交的有关资料, 填写施工质量、 施工进度的各种报表, 管理好施工监理原始记录, 并及时归档;
⑼ 当施工中发生涉及工程质量、 工程延期和费用索赔等问题时, 应及时提出处理措施和意见供驻地监理工程师处理时参考;
⑽ 配合计量工程师复核承包人的支付报表;
⑾ 组织和检查现场监理人员的工作, 填写监理日志并检查现场监理人员的监理日志, 完成驻地( 副) 监理工程师安排的其它工作。
D、 监理员职责
⑴ 在专业监理工程师的领导下, 对指定施工范围内的工程进行现场监理;
⑵ 熟悉合同条件、 技术规范和设计图纸, 做到有效地控制施工质量, 及时处理现场发生的一般性问题;
⑶ 初审承包人递交的施工计划和施工方案, 检查承包人的人员、 机械情况, 材料供应是否落实, 提出是否准予开工的建议, 在工程施工过程中, 检查承包人施工计划的执行情况, 发现滞后等问题时, 应及时向专业监理工程师报告;
⑷ 审查承包人绘制的施工图纸或变更设计图纸, 如图纸与现场不符, 应据工地的具体情况提出修改意见后, 报专业监理工程师;
⑸ 严格执行现场旁站监理的规定, 检查和认可承包人的每道工序, 对不符合规定的工艺或操作要及时指令承包人纠正, 对隐蔽部位和重要关键部位施工应加强监理, 对工程质量存在的问题要及时上报, 并及时向承包人发出口头警告, 且报告专业监理工程师, 必要时由专业监理工程师转报驻地监理工程师办公室发出书面通知。按规范检查承包人每道工序的施工质量, 同意或不同意承包人继续进行下道工序;
⑹ 按期审查核实承包人提交的工程量计算表;
⑺ 绘制责任施工地段或部位的质量和进度控制的各种图表, 按要求做好监理记录、 监理日志和应上报的各种报表, 定期和不定期向专业监理工程师汇报工作;
⑻ 参与现场检查、 测量等工作;
⑼ 完成专业监理工程师交办的其它工作。
5、 工程质量监理检验制度
1)监理工程师对承包商的施工质量有监督管理的责任,监理工程师在检查工作中发现工程质量缺陷,及时汇入监理日志内,指明质量部位、 问题及整改意见,限期纠正复验。对较严重的质量问题或以后形成隐患的由监理工程师填写”工程整改通知单”, 通知施工单位, 同时抄报业主。施工单位按要求及时作出整改, 克服缺陷后通知监理工程师复验签认。如发现工程质量问题已构成工程质量事故时, 则按规定程序办理;
2)施工单位根据质量控制要求, 列出质量控制明细表, 表中应详细列出控制点名称和控制内容、 检验程度及方法、 质量要求等, 提交监理工程师批准后执行;
3)监理工程师根据批复的质量控制点, 选择监理难点, 即对质量影响大或发生质量问题危害大的工程对象作为见证点和停止点;
4)监理工程师有权下达停工指令控制施工质量。

五、 质量控制要点
1、 原材料质量控制
( 1) 环氧沥青材料
金塘大桥钢桥面铺装层材料采用美国进口的环氧沥青, 材料进场后, 监理办试验室取样送检, 委托华南理工大学完成检测工作。环氧树脂组分A、 沥青组分B及环氧沥青结合料技术指标均要符合下述要求。
环氧树脂组分A技术指标
技术指标
技术要求
试验方法
粘度( 23℃) /P
100-160
GB/T1 .4-1989
环氧当量/含1克环氧的材料克数
182-192
GB/T4612-1984
颜色( 25℃) /Gardner
≤4
GB/T1 .1-1989
含水量 /％
≤0.05
ASTM D 1744
闪点( COC) /℃
≥200
ASTM D 92
比重( 23℃)
1.16-1.17
GB/T1 .5-1989
外观
透明琥珀状
目视

沥青技术指标( 组分B)
技术指标
技术要求
试验方法
B1f
Bv
酸值( KOH/g) /mg
87-109
40-60
JTJ052-
闪点( COC) /℃
≥250
≥200
JTJ052-
含水量 /％
≤0.05
≤0.05
JTJ052-
粘度( 100℃, 100转/分) /CP
≥680
＞140
JTJ052-
比重( 23℃)
0.98-1.02
0.98-1.02
JTJ052-
颜色
黑
黑
目视

环氧沥青技术指标
技术指标
技术要求
试验方法
If型
V型
重量比( A: B)
100: 296
100: 585
/
抗拉强度( 23℃) /MPa
≥9.6
≥2.0
GB/T528-1998
断裂时的延伸率( 23℃) /％
≥185
≥220
GB/T528-1998
粘度增加至1000CP(121℃)/min
≥20
≥50
参JTJ052- ( T0625- )
与钢板涂装的粘结强度MPa
23℃
≥3.0
参GB5210-85
60℃
≥2.0

( 2) 矿料
①　粗集料
环氧沥青混合料的粗集料采用江苏镇江茅迪石场生产的玄武岩碎石, 加工方式应采用反击破碎方式, 且应洁净、 干燥、 无风化、 无杂质, 颗粒形状接近立方体, 具有足够的强度、 耐磨耗性, 其技术性能、 规格应满足下述要求。
环氧沥青混合料用粗集料技术要求
技术指标
技术要求
试验方法
抗压强度 / MPa
≥120
JTG E41- ( T0221- )
洛杉矶磨耗率 /％
≤18.0
JTG E42- ( T0317- )
磨光值 /BPN
≥48
JTG E42- ( T0321- )
针片状含量 /％
≤5
JTG E42- ( T0317- )
压碎值 /％
≤12
JTG E42- ( T0316- )
与沥青的粘附性 /级
≥5
JTJ052- ( T0616-1993)
吸水率 /％
≤1.5
JTG E42- ( T0308- )
表观密度/g.cm-3
≥2.80
JTG E42- ( T0308- )
坚固性/％
≤5
JTG E42- ( T0314- )
软石含量/％
≤1
JTG E42- ( T0320- )
≤0.075mm颗粒含量( 水洗法) /％
≤0.08
JTG E42- ( T0303- )
颗粒形状
近似立方体
专用方法

环氧沥青混合料用粗集料规格
规格
经过下列筛孔( 方孔筛,mm) 的质量百分率( ％)
13.2
9.5
4.72
2.36
1#
100
0-5
/
/
2#
100
100
0-5
/
3#
100
100
100
25-30

②　细集料
细集料(0.075mm-2.36mm)为江苏镇江茅迪石场生产的玄武岩碎石, 经反击破碎式加工而成, 且集料应洁净、 干燥、 无风化、 无杂质, 具有足够的强度、 耐磨耗性, 其技术指标、 规格应满足下述要求。
环氧沥青混合料用细集料技术要求
技术指标
技术要求
试验方法
吸水率 /％
≤1.5
JTG E42- (T0330-
表观密度 /g.cm-3
≥2.8
JTG E42- (T0328- )
坚固性 /％
≤5.0
JTG E42- (T0340- )
砂当量 /％
≥65
JTG E42- (T0334- )

环氧沥青混合料用细集料规格
规格
经过沥青混合料用细集料规格
2.36
1.18
0.6
0.3
0.15
0.075
4#
100
40-50
5-10
0
/
/
5#
100
95-100
90-95
60-70
30-40
5-15

③矿粉
矿粉采用江苏镇江茅迪石场用坚硬石灰岩磨制而成的石粉, 要求干燥、 洁净、 无泥土、 杂质和团粒, 能自由地从矿粉仓流出, 其质量应满足下述要求。

矿粉的技术要求
技术指标
技术要求
试验方法
表观系数 /g.cm-3
≥2.5
JTG　E42- ( T0352- )
外观
无团粒结快
/
亲水系数
≤1
JTG　E42- ( T0353- )
含水率　　/％
≤1
JTG　E42- ( T0332- )
加热安定性
不变质
JTG　E42- ( T0355- )
颗粒范围
0.6mm;100
T0351-1994
0.3mm≥90
0.075mm≥80

( 3) 防腐涂装材料
防腐涂装材料采用环氧富锌漆, 其设计干膜厚度为60-80um, 用于本工程的环氧富锌漆, 应选用经室内试验与工程实践证明其综合性能优良、 适合于连岛环境气候条件的优质产品, 其技术指标需符合下表的要求。
环氧富漆技术要求
技术指标
技术要求
漆膜颜色和外观
色泽均匀, 漆膜平整
固体含量 /％
≥80
粘度( IOS6) /s
≥6
表干时间 /min
≤30
实干时间 /h
≤2
完全固化时间 /d
≤7
硬度 /H
≥4
与钢板粘结强度/mpa
≥7.0
耐盐水性(3％Nacl) /h
≥240, 无泡无锈
耐盐雾性 /h
1000( 80+5) μm,板面无泡无锈, 划痕处120h无红锈
施工性能
喷涂, 刷涂无不良影响, 每道干膜厚度不小于40um
适用期(23℃) /h
≥8
注: ① 耐盐雾性与储存期为供应商保证项目, 不作为用户必检项目。
② 涂装实验方法参见相关国标及行业标准。
( 4) SBS改性沥青
SBS改性沥青适用于中央分隔带的砂粒式沥青混凝土铺装, 其性能应符合中国《公路沥青路面施工技术规范》( JTG F40- ) 中的技术要求, 且满足下述要求。
SBS改性沥青的技术要求
技术指标
技术要求
试验方法
针入度( 25℃, 100g.5s) /0.mm
50-70
JTJ052- ( T0604- )
PI( 15℃,25℃,35℃)
≥1.0
JTJ052- ( T0604- )
延度(5℃,5cm/min) /cm
≥30
JTJ052- ( T0605-1993)
软化点( TR＆B) /℃
≥70
JTJ052- ( T0606- )
闪点( COC) /℃
≥240
JTJ052- ( T0611-1993)
溶解度( 三氯乙烯) /％
≥99.0
JTJ052- ( T0607-1993)
弹性恢复( 25℃,10cm,30min) /％
≥85
JTJ052- ( T0662- )
薄膜加热试验
质量损失, ％
≤0.5
JTJ052- ( T0609-1993)
针入度比 /％
≥85
JTJ052- ( T0604- )
163℃,5h 延度( 5℃) /cm
≥20
JTJ052- ( T0605-1993)
2、 施工准备阶段质量监理
1、 审批沥青混合料生产配合比
首先设计沥青混合料目标配合比, 施工单位根据设计好的目标配合比再进行生产配合比设计及验证, 监理办试验室根据平行验证试验结果, 审查批准沥青混合料生产配合比。
2、 审批施工组织设计
由驻地监理工程师牵头, 组织有业主、 设计、 技术咨询、 施工等各方参加的施工组织设计审查会, 经过严格审查并批复后才能实施。
3、 技术培训
准备阶段, 驻地办经过讲课、 组织学习或邀请国内环氧沥青混凝土施工方面的专家对监理人员进行技术培训, 有条件时组织监理人员到其它类似工程参观学习。
4、 施工条件及环境条件
⑴　防水粘结层、 粘结层施工条件: 当气温低于10℃、 风速大于10m/s、 有雾、 雨天或相对湿度大于90％时不得施工, 且施工前确认该工序与下道工序施工期间不会出现雨、 雾天气。
⑵　交通管制: 钢桥面经清洁干净后, 监理工程师要监督施工单位对桥上行车进行交通管制, 不允许任何车辆非施工人员通行, 同时要注意检查待施工部位的保洁清况, 一旦发现有新的污染, 监督施工单位予以清除。
5、 检查材料的存放
驻地办试验要重点检查:
⑴运到工地的不同规格的集料应分别袋装分仓存放, 不得混放和发生二次污染。
⑵仓库要有防潮防水措施, 不得设露天料棚。
⑶环氧树脂及沥青要分别放置在开阔的仓库防内, 而且要用帆布遮盖, 防止暴晒及雨淋。
6、 检查机械设备
驻地办试验专业工程师负责检查拌和楼在安装试机后是否进行了标定, 计量是否准确, 拌和楼控制室内的自动打印装置是否正常工作, 打印装置应能打印日期、 时刻、 盘数、 每盘的配料重量及温度、 每盘混合料的重量、 拌和时间等有关数据。
驻地办路面专业工程师要及时要求并检查施工单位在正常施工前, 将下列主要机械进行精心检修, 使其处于良好使用的待命状态。特别是运料车、 摊铺机、 压路机都不准许有漏油、 漏水现象, 要求在车机底部兜挂彩条布, 以防万一, 防止滴漏的油水影响桥面铺装质量。( 主要机械见下表)
7、 运输道路
驻地办工程部负责检查运输道路的情况, 及时掌握运输道路的路况, 发现问题及时解决, 必要时可请示指挥部进行封闭交通管理, 根据施工特点保证运输车辆能在规定时间内到达施工现场, 并要求施工单位采取有效的防污染措施, 以确保沥青混合料运达现场后不被污染、 不离析、 温度满足施工要求。

环氧沥青混凝土桥面铺装主要设备与机具
序号
名称
型号/规格
数量
1
沥青混合料拌和机
间歇式, 型
1
2
沥青混合料摊铺机
ABC-423( 或同类设备, 须带电热熨平板
2
3
非接触式平衡渠
SAS系统
1
4
轮胎压路机
TL-26( 或同类设备)
2
5
轮胎压路机
TL-( 或同类设备)
1
6
钢胎压路机
DD110( 或同类设备)
2
7
装载机
ZL-50( 或同类设备)
3
8
自卸车
装栽量＞15t, 双后桥
20
9
环氧沥青混合车
专用
1
10
环氧沥青喷洒车
专用
1
11
侧喂料装置
专用
1
12
切缝机
锯片角度与深度可控
20
13
热鼓风机
不小于20KW
6
14
小型震动压路机
2-5吨
1
15
插入式温度计
200℃/0.5℃
不少于40
16
红外温度计
200℃/0.5℃
不少于10
17
秒表

不少于6
18
兽用注射器

不少于6
3、 施工过程中的质量控制
A、 试铺段
( 1) 、 试铺段的基本要求
试铺段铺筑在水泥混凝土路面上, 在试铺段施工中, 全过程摸拟主桥铺装的施工状态, 包括汽车运输、 施工环璄、 摊铺、 碾压、 接缝工艺等。试铺段基面需预埋4块钢板和6块复合梁钢板, 用以测定环氧沥青混凝土、 环氧漆及粘结层与钢桥面的性能指标, 钢板顶面与基准面平齐并固定好, 防止摊铺过程中移动。
( 2) 、 试铺段的目的
a) 检验和完善施工组织设计;
b) 确定施工中需要的各种参数;
c) 让全体施工管理人员明确各自的职责, 熟练掌握份内的业务;
d) 检验和完善金塘大桥钢桥面环氧沥青混凝土实施细则;
e) 检验环氧沥青混凝土铺装的工程施工效果。
( 3) 、 试铺段的内容
a) 检验有关人员各司其职的能力和效果;
b) 检验施工机具是否齐备和有效;
c) 验证环氧沥青混合料生产配合比;
d) 检验控制粘结料喷洒量和洒布范围的方法及有效性;
e) 检验防风与桥面防污染措施的有效性;
f) 检验和修正环氧沥青混合料运输时间、 料车调度、 摊铺速度、 调度与控制;
g) 确定松铺系数;
h) 试探处理”死料”的途径;
i) 检验铺装层压实工艺的效果;
j) 检验用振动夯板和小型压路机压实的效果;
k) 检验混合料生产、 碾压过程中温度控制方法的有效性;
l) 检验施工接缝处理工艺的有效性;
m) 检验清洗剂的使用方法与效果;
n) 检验试铺段的渗水系数与表面摩擦系数;
o) 检验在既定的施工条件下的铺装工程效果。
驻地办各部门监理人员全过程参加试铺段的施工, 采集各类原始数据。

B、 桥面处理与防腐涂装
( 1) 一般要求
a、 要求环境温度不低于5℃且钢板表面温度超过空气露点3℃以上, 当空气相对湿度大于85％、 风力超过10m/s时, 不得进行施工。
b、 主桥施工之前, 必须先进行工艺试验, 工艺试验的要求见下表:

　防腐涂装工艺试验
项目
工艺名称
检验指标
技术要求
表面清洁
除油、 除杂物
清洁度
无可见油污及杂质
抛丸
抛丸除锈及表面粗糙化
除锈等级
Ｓa２.５级
表面粗糙度
Ｒz４０-８０μm
机械打磨
机械除锈和表面粗糙化
除锈等级 Ｓt３.０级
喷漆
高压无气喷涂
干膜厚度
６０-８０μm
外观
无缺陷
漆膜附着力
≥7.０ＭＰa
c、 现场管理人员和施工工人均应参加包括工艺操作、 设备操作、 质量检验方法、 安全制度等内容的岗前培训, 考试合格方能上岗。
(2)原材料管理
a) 喷砂除锈采用金属混合磨料, 磨料必须清洁、 干燥, 其性能符合GB6484－86的要求, 粒度的形状满足抛丸处理后对粗糙度的要求。
b) 用于金塘大桥钢桥面防腐的涂装材料应选用经过实践证明其综合性能优良, 与环氧沥青有较好相容性的优质产品。涂料质量必须符合国家相关标准及设计文件的要求。
c) 所有涂料必须装在密闭容器内, 容器的大小以方便运输为准, 每个容器应在侧面贴说明书, 包括用途、 颜色、 批号、 生产日期和生产厂家, 防腐涂料的型号, 名称、 颜色及有效期应与质量证明文件相符。
d) 每批用于桥面涂装的油漆应抽检, 经检验合格后, 方可使用。
e) 涂料应存放在专用库房内, 库房应通风、 防潮、 安全、 有灭火设施。
( 3) 喷砂除锈
a) 喷砂除锈环境温度应在5～40℃之间, 空气相对湿度≤85﹪, 钢板表面≥温度空气露点温度＋3℃。
b) 采用多台抛丸机并行直线连续抛丸的方式, 每次行走距离不超过50ｍ, 往返多次, 直到将单幅钢桥面抛丸完毕, 每幅抛丸处应互相搭接5～10㎜。
c) 经抛丸处理后的钢板表面不应有焊渣、 焊疤、 灰尘、 油污、 水和毛刺等, 其清洁度应达到Sａ2﹒5级, 粗糙度应为Rz40～80μｍ。
d) 对无法用回收式真空抛丸机抛丸的边角处及桥面的凹坑等部位, 应用手提式真空抛丸机进行补充抛丸, 以使该部位的清洁度与粗糙度符合设计要求。
e) 对于不适合抛丸的少数部位可使用机械打磨, 除锈等级为St3.0级。
f) 对于已经抛丸结束, 未喷涂涂料的钢表面, 必须采用适当的保护措施, 尽快报验进入喷涂工序。对于在规定的时刻内未喷涂油漆的, 应根据实际情况予以重新处理, 达到规定的要求方能进行喷涂作业。
( 4) 防腐涂装
①准备工作
a. 检查并确认涂料品种、 颜色、 包装等均满足技术要求。
b. 检查并确认施工器械处于正常使用状态。
c. 检查并确认施工环境满足喷涂作业要求。
②调配油漆
a. 油漆调配与使用应严格按油漆说明书要求进行。
b. 施工中油漆应尽量现配现用。
③涂装
a. 喷涂作业宜使用高压无气喷涂法, 在边角处预涂和少量补涂时可采用刷涂法。
b. 涂层应均匀, 无漏喷、 干喷, 无龟裂、 流坠、 针眼和气泡等缺陷。
c. 施工时应连续测定湿膜厚度, 以获得要求的干膜厚度。
d. 施工时应采取有效的防风措施以保证漆膜厚度均匀和不对其它部位造成污染。
e. 因摩擦等各种原因造成的涂层损坏, 根据损坏面积的大小及损坏的程序按修补涂装流程的要求进行修复和检验, 经修复的涂层其各项性能应与母漆涂层相近。
f. 涂层之间的重漆间隔应参照使用说明及现场气温确定, 重涂间隔应符合说明书规定的要求。
g. 油漆表干前, 禁止接触; 漆膜实干前应采取适当的措施防止漆膜受损, 而且应避免淋雨或者直接浸水以及接触其它腐蚀介质。
h. 涂装完毕应及时组织防水粘结层施工, 以减少漆膜的老化与氧化。
i. 驻地办路面组负责防腐层的现场监理及质量抽检, 试验室负责原材料管理抽检工作。
④养护
a. 油漆表干前, 禁
