1 工程概况
1.1 建设内容
1) 外场前端建设
360个封闭式售后公房小区出入口1177路720P固定高清摄像机, 前端监控点监控图像经MDU设备, 经过本项目新建传输专网传输到10个派出所中心OLT设备收敛, 经过传输专网实现各街道中心、 小区出入口视频监控平台、 辖区派出所、 各委办局及政府其它部门能够调用现场实时图像信息进行指挥和调度。
2) 小区出入口视频监控平台
封闭式售后公房小区出入口视频监控平台。平台基本功能包括: 视频管理、 流媒体转发、 设备接入等; 并能提供全面且典型的视频监控业务, 包括实时监控、 录像、 告警、 智能存储、 语音对讲、 语音广播, 以及先进的电子地图、 运营管理等, 可大幅提高视频监控效率。
3) 存储系统
建设数字高清相适应的存储系统, 所有存储集中到新建封闭式售后公房小区出入口视频监控中心( 北翟路机房) , 高清视频在中心平台侧以NVR技术实现视频存储。
4) 传输交换系统
针对新建大量高清视频监控点, 本工程需要一定数量的光缆, 实现前端监控点的接入, 为了满足大量高清视频信息的传输交换, 需新建独立的EPON传输专网。

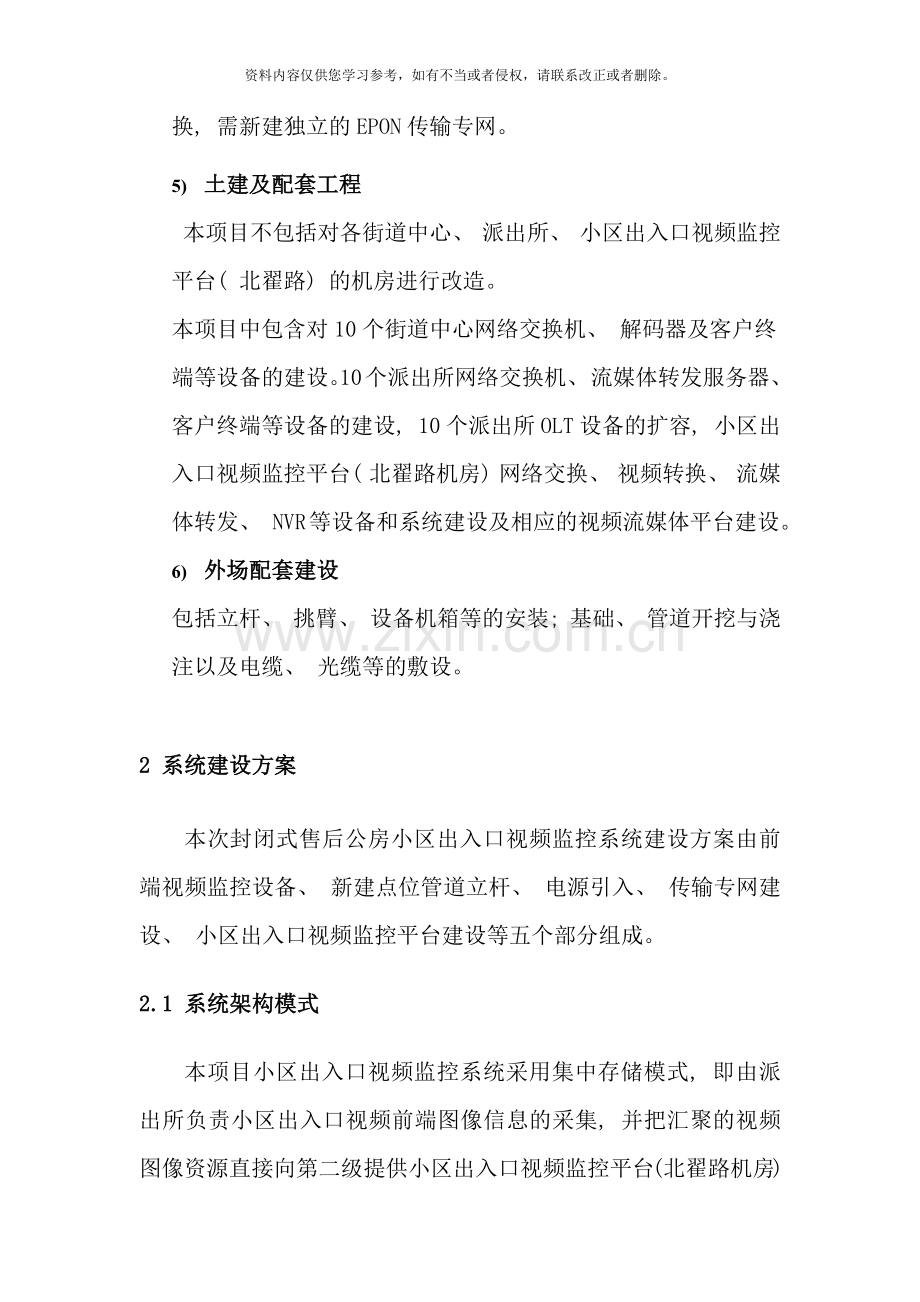

5) 土建及配套工程
本项目不包括对各街道中心、 派出所、 小区出入口视频监控平台( 北翟路) 的机房进行改造。
本项目中包含对10个街道中心网络交换机、 解码器及客户终端等设备的建设。10个派出所网络交换机、 流媒体转发服务器、 客户终端等设备的建设, 10个派出所OLT设备的扩容, 小区出入口视频监控平台( 北翟路机房) 网络交换、 视频转换、 流媒体转发、 NVR等设备和系统建设及相应的视频流媒体平台建设。
6) 外场配套建设
包括立杆、 挑臂、 设备机箱等的安装; 基础、 管道开挖与浇注以及电缆、 光缆等的敷设。

2 系统建设方案
本次封闭式售后公房小区出入口视频监控系统建设方案由前端视频监控设备、 新建点位管道立杆、 电源引入、 传输专网建设、 小区出入口视频监控平台建设等五个部分组成。
2.1 系统架构模式
本项目小区出入口视频监控系统采用集中存储模式, 即由派出所负责小区出入口视频前端图像信息的采集, 并把汇聚的视频图像资源直接向第二级提供小区出入口视频监控平台( 北翟路机房) 存储, 存储分中心把汇聚的视频图像资源分发给各街道中心使用。
2.2 架构要求
本项目从封闭式售后公房小区出入口管理的全局需求出发, 采用视频监控与PGIS系统相结合、 集中式管理与统一指挥管理相结合等方式, 经过新建扩建、 整合利用、 升级改造和业务集成等途径, 扩大视频监控范围, 充分利用现有各种视频资源, 提高监控图像质量, 实现视频资源的共享和视频信息增值应用, 最终建立全方位、 立体化的多级监控联网管理体系。
2.2.1 系统逻辑架构
系统总体逻辑结构自下到上分为四层, 依次为: 资源层、 接入层、 管理调度层和行业应用层。
1) 资源层
在系统里, 该层主要是各种要接入整个调度管理系统的资源, 监控资源来自本项目新建1177路封闭式售后公房小区出入口高清摄像机、 硬盘录像机等。
2) 接入层
接入层主要负责将各种视频和报警相关的资源接入到调度管理平台内部, 做统一管理和调度, 在接入层完成各种有差异的资源的一致性转化, 主要为数字视频切换控制接口等。
3) 管理调度层
调度管理层是建立在高性能切换控制系统和高性能网络交换机基础上的应用管理系统, 主要负责视频信息和报警信息的集中管理和调度, 是整个系统的资源调配、 应用的核心。实现统一管理和调度的基础服务。
4) 应用层
应用层主要实现视频信息的各种数字化应用。实现包括GIS系统整合、 视频预览回放、 智能视频分析、 视频解码上电视墙显示、 系统管理与远程维护、 业务系统整合等功能。
2.3 街道中心建设
本项目在10个街道中心内新增千兆网络交换机和客户终端。
2.3.1 街道网络交换机
本项目在10个街道中心新增汇聚交换机选用H3C的高性能交换机S5500-28F-EI-D,在10个街道中心各配置1台, 每台均配置冗余电源, 并提供24个千兆光口, 其中8个复用的千兆电口, 2个业务扩展槽, 最大能扩展4个万兆口。千兆光口向上对接派出所新增三层汇聚交换机S5500-58C-HI-D。
2.3.2街道中心PC客户终端配置
PC终端: 每个街道分控中心配1台PC机, 共计10台。
设备配置: intel Core i7四核/ 8GB内存/7200prm 500GB硬盘/ 1G显卡/22LED屏10/1001000M自适应网卡/ DVD/渲染度256BT以上/双头显示(不带HDMI)/鼠标键盘/三年保修,硬盘不返还。(操作系统win7)。
2.4派出所监控中心建设
本项目在10个派出所监控中心内新增本项目1177路小区高清图像监控用网络交换机和客户终端和流媒体服务器。
2.4.1派出所网络交换机配置
本工程在10个派出所各新增一台社会单位专用三层网络交换机1台: 该交换机千兆电口下联社会小区联网监控设备( PC客户终端、 流媒体转发服务器) 、 2个万兆光口下联OLT设备, 1个万兆光口上联分局中心新增核心路由交换机。
汇聚交换机选用H3C的高性能交换机S5500-58C-HI-D,在10个派出所各配置1台, 每台均配置冗余电源, 并提供48个千兆电口, 其中4个独立的千兆光口, 2个独立万兆光口, 2个业务扩展槽, 最大能扩展4个万兆口。
2.4.2派出所PC客户终端配置
PC终端: 每个派出所配置1台PC机, 共计10台。
设备配置: intel Core i7四核/ 8GB内存/7200prm 500GB硬盘/ 1G显卡/22LED屏10/1001000M自适应网卡/ DVD/渲染度256BT以上/双头显示(不带HDMI)/鼠标键盘/三年保修,硬盘不返还。(操作系统win7)。
2.4.3流媒体转发服务器
本项目在10个派出所中心机房内安装高清转发服务器, 负责将被调阅的高清实时图像转发至授权用户终端、 解码器或上下级转发服务器。转发服务器接受高清节点控制器的管理, 一台高清节点控制器可管理多台转发服务器并实现负载均衡。考虑到系统的一致性, 高清转发服务设置应与上海市公安局所使用的转发服务器保持统一。
2.5小区出入口视频监控平台建设要求
小区出入口视频监控平台应采用成熟、 主流的技术构建, 充分兼顾封闭式售后公房小区业务需求和技术的发展, 充分考虑与其它信息系统的连接, 建设可扩展的开放平台。

2.5.1平台集成架构
小区出入口视频监控平台按照《安全防范视频监控联网系统信息传输、 交换、 控制技术要求》( GB/T28181) 实现应用集成:
1) 实现与10个街道中心的联网共享。
2) 实现与上海市公安局分局视频平台的联网共享。
3) 实现基于街道中心/派出所、 平台二级架构联网的图像资源交换、 共享。
4) 本项目在平台核心交换机侧预留接口, 今后可根据需求将小区出入口图像分享给各委办局及政府其它部门查阅。
5) 支持集成运维管理系统, 实现平台科学、 高效管理、 维护。
6) 集成PGIS系统及其它相关业务系统, 实现集约化建设, 避免重复投资。
2.5.2软件平台架构要求
小区出入口视频监控平台软件架构从根本上决定了系统所能提供的业务服务的规模和水平。视频信息综合管理平台总体构架包括了硬件支撑层、 基础服务层、 业务应用层和展现层四个层面。
1) 硬件支撑层
该层主要为视频监控平台提供广泛的视频资源, 承担数据基础采集和初步处理的功能。主要有:
a) 新建高清视频监控系统的接入;
b) 联上级平台的资源;
c) 其它外部视频图像和数据资源。
2) 基础服务层
基础服务层是整个软件架构的基础。实现监控管理的基本操作功能, 包括视频巡检、 实时监控、 图像切换、 视频分发管理、 ( 电视墙管理) 、 录像查询回放、 系统配置管理、 系统权限管理、 信息发布通告等。该层级将前端汇集的数据进一步聚合整理, 实现数据的分类存储, 形成视频信息库中的相关业务数据库。
3) 业务应用层
主要包括与PGIS系统引擎的各种接口。
应用服务层包括基础应用和业务综合应用。综合应用实现丰富安防综合应用功能, 能够包括报警联动、 案事件管理、 PGIS可视化操作、 任务计划、 人员监控管理、 业务统计分析等综合业务功能。
PGIS服务接口: 提供PGIS类各种专业服务, 如地址查询、 视频定位、 道路分析、 地图浏览等服务。经过PGIS服务和应用服务的多种组合, 即可完成上层应用的各种不同业务要求。
4) 界面展现层
经过PGIS客户端API和各种功能组件, 完成系统业务功能展现, 满足用户对视频数据、 信息数据的查看、 指挥调度等需求。
5) 系统管理层
经过建设一套有效的监控管理体系, 实现对视频监控平台设备运行情况、 人员访问过程、 用户访问权限、 系统运行日志等进行全面的审计监控。
6) 安全支撑接口
该平台整体实现:
l 视频资源注册管理;
l 基于PGIS系统实现视频资源的可视化调度指挥;
l 提供安全可靠的平台运维管理应用;
l 为未来系统扩展应用提供可靠的技术接口。
2.5.3 平台基本功能
小区出入口视频监控平台是封闭式售后公房小区出入口视频共享服务与调度的核心。平台搭建完成后, 支持视频共享给各街道中心, 且在平台核心交换机侧预留接口, 今后可根据需求将小区出入口图像分享给各委办局及政府其它部门查阅。平台基本功能如下。
1) 实时视频点播功能
视频用户能够实现经过C/S或B/S 客户端和解码器解码上电视墙实时视频浏览功能, 在权限许可内, 用户能够浏览监控资源内的任意图像, 并具备对前端点位的云台控制功能。
视频浏览应支持GB/T 28181规定的标准视频编码格式, 音频解码支持G.711、 G.723.1 和 G.729 音频解码标准, 并可扩展支持G.722.1 音频解码标准。
客户端能够支持:
多种画面分屏: 支持不同画面的显示方式: 1、 4、 6、 9、 16画面等方式; 用户能够选择中屏显示和全屏显示两种显示方式;
电视墙功能: 支持在列表树中选择一个通道拖放至监视屏进行上墙播放;
可配置监视屏轮巡计划、 临时预案、 可手动选择预案进行上墙播放、 监视屏控制界面与电视墙上可同步显示视频;
可动态切换监视屏输出的分割模式、 支持一键上墙功能, 对监控区域, 选择上墙区域后, 能够经过按键直接进行上墙显示。
模糊查询: 支持模糊查询功能, 支持按照摄像机中文名称首字母进行快速查询。
画面抓拍: 应支持对任意实时直播图像存放成JPEG或BMP格式的图像, 支持单张抓拍、 连续抓拍, 以及对多路同步回放的抓拍。
收藏夹功能: 可收藏常见的摄像机、 轮切、 组显示、 组轮巡、 场景、 地图、 告警源、 告警输出等资源, 方便用户快速调用。
视频轮切: 系统应具备视频自动巡视功能, 在可设定的间隔时间内对选定监控点进行图像轮切, 参与轮切的对象能够任意设定, 轮切资源组中某几个摄像机的状态不影响轮切的正常进行, 对于离线状态的摄像机轮切到时自动跳过。
2) 平台权限管理功能
整体权限管理应结合本项目业务应用特点, 采用行政级别、 角色定位、 用户管理三级架构模式, 辅助单点登录设计建设。
本系统建设经费较大, 监控摄像机数量、 网络传输和运算交换能力都属稀缺资源, 需要根据本项目业务特点对每个用户共享图像监控资源的范围进行分配。依据建设原则, 用户权限的分配应沿用原有模拟系统的分配方式, 采用继承的方式进行配置。
被赋予权限的用户, 同时使用同一资源( 如前端摄像机、 图像干线等) 时, 应根据优先级别进行管理。用户级别可量化, 每个用户被赋予一个数值属性来表示其级别。高级别用户能够按照一定规则抢占低级别用户的在用资源, 相同级别的用户对同一资源同时使用时, 最后使用资源的用户获得使用权。
支持精细化权限设定, 可针对任何一个用户, 针对任何一个图像资源进行精细权限设置, 比如可为每个用户设置对每个摄像头的权限( 是否能够实时监控、 录像文件点播等) , 权限类型和用户级别数量都没有限制; 支持自动同步功能, 授权用户对系统进行设置修改后, 系统可将自动对全网进行更新。
用户登录可操作的功能应有:
⑴客户端操作权限
实时预览、 视频参数调节、 本地录像、 录像回放、 录像备份、 查看操作日志、 查看报警日志、 电视墙控制、 电子地图、 统计分析等;
⑵客户端配置权限
组织资源、 用户管理、 报警管理、 录像管理、 备份管理、 地图管理、 网络管理、 系统参数配置、 案件管理、 智能管理等。
3) 回放功能
可按照监控点名称、 录像时间、 录像地点、 录像事件特征, 查询检索视频文件, 远程播放所需视频图像, 并支持查看该录像的详细存储位置, 显示相关状态信息。回放可基于时间轴方式快速定位并播放指定时间点的录像, 回放操作应支持快进、 慢进、 暂停、 抓拍、 缩放、 倒放等功能。下载的录像应该能以标准通用编码格式下载到客户端本地, 能够直接在通用媒体播放软件播放, 同时能够实现多路录像同时下载。系统能够实现即时回放、 分段回访、 事件回放、 标签回放和秒级定位等功能。
4) 设备管理功能
具备全局联网视频监控摄像机自动巡检功能, 能够实现每天定时对高清监控视频监控摄像机运行状态的自动巡检, 并能将故障作详细统计分类形成报表。建立从视频监控摄像机的故障发现、 故障处理到处理结束的完整故障处理工作流模型, 对视频监控摄像机发生故障的时间、 故障类型、 故障处理情况、 故障处理结束时间等信息进行全过程采集。可按照周、 月、 年, 根据单位来统计各单位视频摄像机的完好率, 从而形成对视频监控摄像机运行管理考评结果。
5) 视频流发布功能
在各街道中心、 派出所及平台侧部署流媒体转发服务器, 确保视频调用的正常、 不间断, 同时更具业务的后续增加以及视频资源的不断增加, 流媒体群要具备灵活的级联扩展能力, 以保障发布系统的正常运行。
6) 视频监控资源接入管理功能
经过视频监控平台, 实现对视频监控摄像机进行接入管理。一是实现对高清监控视频资源的接入管理; 二是经过平台对接的方式与其它相关视频监控平台对接, 实现平台视频资源的共享。
7) 字符叠加功能
支持在监控画面上叠加所属辖区( 某街道或派出所) 、 监控点名称、 预制点位置、 日期时间、 录像状态等字符和信息, 也能够对某些信息在标题上显示或经过鼠标点击右键获取与该监控图像相关的更详细信息。支持对同一个监控点针对不同预置位叠加不同的字符, 方便用户快速掌握监控场景情况; 能够调整字符叠加的位置和字符的点阵。
8) 时钟同步功能
要求平台具备向设备提供统一的时钟同步功能, 使平台相关设备能接受统一的校时管理, 确保整体平台相关设备时间的统一。
按照国标GB/T 28181- 要求, 联网系统应采用NTP协议或SIP协议进行时钟同步。各级平台均配备能够接收北斗等系统授时的NTP时间服务器, 时钟精度应小于100ms。
⑴平台设备时钟同步: 平台内各服务器、 存储等设备应直接与平台内NTP时间服务器进行时钟同步。
⑵前端设备时钟同步: 前端设备可按照国标GB/T28181- 要求, 经过信令网关服务器获取时间信息来校时; 也能够采用NTP协议, 直接与接入平台的NTP时间服务器进行时钟同步。
⑶平台时钟同步: 需要时, 上下级平台间应逐级进行时钟同步, 上级时钟源作为下级时钟源的备份。
9) 存储管理功能
⑴能够对存放在集中存储设备中的数据进行快速检索, 并提供服务。
⑵能够经过Web界面, 支持在本地和客户端按镜头、 按时间、 按关联事件、 按日志、 按报警等多种方式来检索具体的监控录像和关联数据。
⑶能够查看该录像的详细存储位置, 显示相关状态信息, 而且对该录像进行及时的回放。
⑷能够浏览硬盘、 NAS、 SAN存储设备上的相应监控文件。
10) 网络管理
网络管理能够方便管理员及时了解管理平台各级组织的各种设备的运行状况, 使管理员能够对各种设备进行有效管理, 可生成报表。
11) 日志管理
系统保留用户调用与管理操作的所有痕迹, 具备查询、 统计和导出等必要功能, 能够实时监测系统状态, 分析应用绩效和系统性能, 并可对违规操作和非法攻击开展倒查。
12) PGIS集成功能
系统将视频管理系统与PGIS地理信息系统结合, 既发挥视频管理系统实时图像可视化的优势, 又充分发挥PGIS地理信息系统管理空间数据的特点, 让管理人员能够全面地了解目标对象的空间分布状况, 使图像管理与数据管理融为一体。以视频管理系统、 地理信息系统、 数据分析系统、 信息展现系统为手段, 实现对事件数据的收集、 分析和辅助决策, 对各类资源的组织、 协调和管理控制等指挥调度功能。
⑴能够在电子地图上一目了然地显示出所有摄像头的位置, 能够对摄像头进行区域查询、 模糊查询、 周边查询, 并定位到某个摄像头, 查看摄像头周边地理信息、 警力资源等信息。实现视频图像信息、 视频前端属性、 视频区域信息、 警力分布信息、 应急联动信息、 以及各类基础数据信息的同步显示。
⑵能够经过对GIS地理信息系统上视频摄像头图层对摄像头图标的点击操作, 实现视频图像在电子地图界面上的灵活调取与PTZ控制, 也能够经过划圈或者划线方式直接调用相关镜头, 还能够经过事件触发方式自动调取事件地点视频图像资源。
⑶能够在电子地图上实现电子沙盘/辅助决策分析功能。在调用预案的同时, 实现在电子地图上对预案事件的定位, 区域范围的绘制, 布控点的选定。还能够分析事件发展方向, 调用相应的视频图像资源, 查询可用警力资源、 社会资源、 基础资源等相关基础数据, 灵活、 快速、 准确的完成预案指挥应用。
⑷经过报警联动和案发地点视频镜头视频自动切换功能, 结合显示移动警
车位置、 警车的状态、 资料、 呼号等信息, 能够极大加快接处警人员对案发地点实际情况的了解和判断, 从而加快处理进度。
2.5.4 主机系统
小区出入口视频监控平台的计算机硬件系统以计算机网络设备、 服务器为核心建立系统的硬件构架, 配置数据服务器、 应用服务器、 计算机终端、 存储和网络、 安全等设备, 构成计算机系统的硬件实体。
小区出入口视频监控平台的计算机硬件系统以计算机网络设备、 服务器为核心建立系统的硬件构架, 配置数据服务器、 应用服务器、 计算机终端、 存储和网络、 安全等设备, 构成计算机系统的硬件实体。
1) 数据库服务器
实现设备数据、 用户数据、 重要视频数据的存储管理, 实现对存储视频图像信息的快速查询、 检索下载。
2) 设备管理服务器
实现统一网管功能, 包括: 系统管理、 用户管理、 角色管理, 数字设备注册和设置功能, 网络安全、 流量策略管理; 数字平台的设备属性管理功能; 数字设备统一地址编码管理功能等。
3) 高清视频转发服务器
高清转发服务器负责将被调阅的高清实时图像转发至授权用户终端、 解码器或上下级转发服务器。转发服务器接受高清节点控制器的管理, 一台高清节点控制器可管理多台转发服务器并实现负载均衡。
4) GIS服务器( 根据投标方技术方案实际情况配置)
提供GIS服务。
5) 接口通信服务器( 根据投标方技术方案实际情况配置)
与原政务外网用户及PGIS之间经过通信服务器, 按接口和协议要求, 统一转换成能够互联的接口和数据格式, 保证平台级联共享的可行性和规范性。
6) 时钟系统
平台提供统一的时钟同步功能, 使平台相关设备能接受统一的校时管理, 确保整体平台相关设备时间的统一。本工程需要新建时钟服务器并与上海市公安局分局时钟服务器保持同步, 并以此时钟服务器为基准时钟为系统内所有设备统一授时, 每天至少进行1次时钟同步, 确保系统内设备时差小于100ms。
7) 安全设备
本工程拟配置入侵检测系统, 其余安全设备如防病毒软件、 防火墙等利用公安分局原有设备。
2.5.5 软件系统
1) 系统软件
针对项目的需求和分析, 数据库服务器需要高性能、 高可用性与可靠性, 从易维护、 易用性等角度考虑, 建议服务器运行Linux; 终端采用Window系列, 便于开发用户界面软件。
2) 数据库
由于数据库的集群运行需要, 还需要配置ORACLE11的RAC组件。
2.6 系统建设要求
系统基本建设要求说明如下:
1) 高清前端建设采用720P固定高清摄像机。
2) 本项目小区出入口视频监控系统为数字高清系统。
3) 视频处理后实时经MDU装置、 光缆, 汇聚至就近派出所OLT设备收敛, 数字高清经过接入交换机利用公安原图像专网实现派出所与分局中心的数据传输和交互。
高清视频集中存储在小区出入口视频监控平台( 北翟路机房) , 采用中高端存储NVR, 存储内容能够采用记录每秒不少于2幅M-JPEG图片或2帧H.264关键帧( I帧) 和连续的H.264码流, 存储时间不少于30天。
