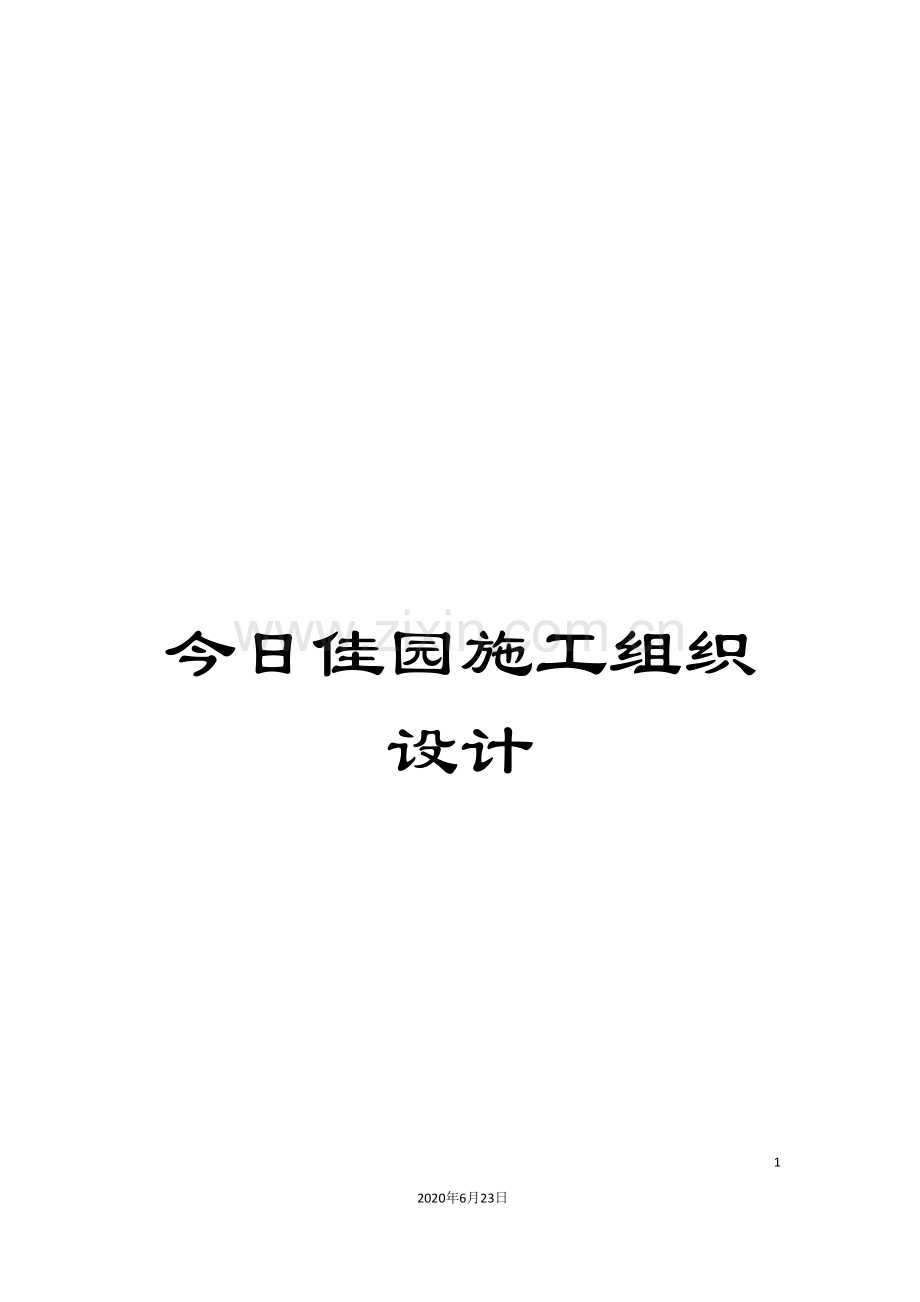

今日佳园施工组织设计

90
2020年6月23日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

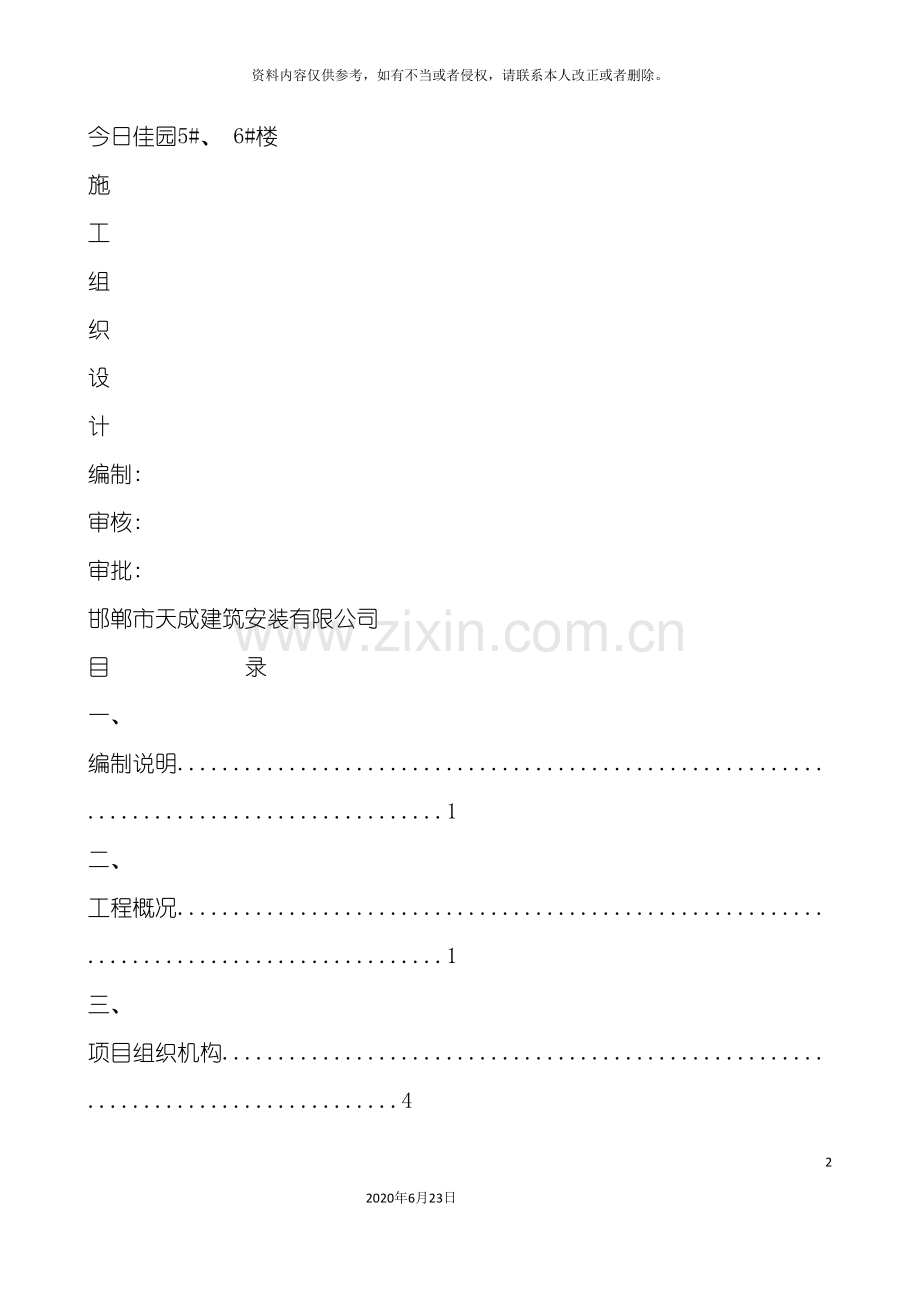

今日佳园5#、 6#楼
施
工
组
织
设
计
编制:
审核:
审批:
邯郸市天成建筑安装有限公司
目 录
一、 编制说明..........................................................................................1
二、 工程概况..........................................................................................1
三、 项目组织机构..................................................................................4
四、 劳动力组织安排计划......................................................................4
五、 施工部署..........................................................................................5
六、 施工总平面布置..............................................................................6
七、 施工准备..........................................................................................6
八、 主要施工方法及技术措施..............................................................8
九、 确保施工工期技术组织措施及保证措施....................................33
十、 确保工程质量目标及技术组织措施............................................36
十一、 地下管线及地上地下设施的加固措施....................................50
十二、 原材料及成品半成品防护措施.................................................51
十三、 安全生产保证体系及技术组织措施.........................................51
十四、 确保文明施工的技术组织措施.................................................55
十五、 环境保护、 减少扰民、 降低环境污染和噪音的措施..............56
十六、 搞好友邻及相关管理单位关系措施..........................................57
十七、 技术节约、 降低成本、 费用节约措施......................................57
十八、 冬、 雨季施工措施......................................................................58
十九、 工程回访维修措施......................................................................60
附图:
附图一 项目部组织机构图
附图二 质量监督保证体系
附图三 安全文明施工环保监督保证体系
附图四 施工现场总平面布置图
附图五 施工进度计划图
附图六 施工进度计划网络图
附图七 确保工期领导组织机构及职责体系
附图八 保修回访服务流程图
附表:
附表一 拟投入的主要施工机械设备表
附表二 主要施工机械设备进场计划表

一、 编制说明
1.1编制说明:
1.1.1今日佳园5#、 6#住宅楼工程施工招标文件及答疑;
1.1.2今日佳园5#、 6#住宅楼工程施工图纸;
1.1.3今日佳园5#、 6#住宅楼工程现场勘察情况;
1.1.4公司《质量/环境/职业健康安全管理体系文件》;
1.1.5现行的有关施工质量验收规范、 操作技术规程、 施工工艺标准;
1.1.6标准图集、 国家及地方法规、 条例等;
1.1.7公司同类工程施工经验;
1.2工期目标:
该工程招标文件要求工期为300天。根据我公司施工能力, 结合工程结构特点, 确保300天( 日历日) 的总工期内完成招标文件范围内的各项工程内容。
1.3质量目标:
我公司承诺质量等级达到合格标准。我公司本着信誉第一、 用户至上的宗旨, 精心组织施工, 严格管理, 确保一次交验合格率达到100%, 为业主提供满意的建筑产品。
1.4管理目标:
工程质量一次交验合格率100%, 顾客满意度不断提高; 施工噪音、 废水、 废物排放达标率100%, 施工现场社区居民零投诉; 杜绝重大伤亡事故, 负伤率不超过5‰。
二、 工程概况:
本工程为邯郸市佳居房地产开发有限公司开发的今日佳园5#、 6#住宅楼工程, 位于农林路。本工程为地下一层, 地上六层, 建筑合理使用年限均为50年, 屋面防水等级均为三级, 耐用年限为 ; 耐火等级为二级, 抗震设防类别为丙类建筑, 抗震设防烈度为7度, 地基基础设计等级为丙类。
2.1结构工程:
其中5#楼结构类型为地层底层框架结构, 总建筑面积为3484.38m2, ( 夹层面积: 506.28m2, 架空层面积: 863.64m2, 阳台面积( 按50%计算) : 180.18m2, 占地面积为863.64m2, 建筑高度为15.99m, 场地类别为III类建筑场地;
6#建筑面积为 2363.01m2, ( 夹层面积: 398.01m2, 架空层面积: 684.53 m2, 阳台面积( 按50%计算) : 56.64 m2, 占地面积为684.53m2, 建筑高度为13.59m , 场地类别为III类建筑场地;
5#楼墙体材料:MU10机制砖(-1.5米以下用非粘土实心砖,以上用P型多孔砖);M10水泥砂浆(用于标高-1.500米以下),M10混合砂浆(用于标高-1.500~11.200米);M7.5混合砂浆(标高11.200米以上).
本工程墙体材料:MU10机制砖(-1.9米以下用非粘土实心砖,以上用P型多孔砖);M10水泥砂浆(用于标高-1.900米以下),M10混合砂浆(用于标高-1.900~8.400米);M7.5混合砂浆(标高8.400米以上).
5#、 6#楼底框部分梁、 板、 柱、 基础、 基圈梁混凝土强度等级均为C30, 条基垫层混凝土强度等级为C15, 其余各层梁、 板、 柱均为C25。
2.2装饰、 装修工程:
2.2.1外装修:
除首层外墙粘贴灰色防石砖墙面外, 其它外墙均采用水泥砂浆抹面, 外刷防水型涂料。
2.2.2内装修:
本工程除厨房、 卫生间为釉面砖墙面外( 毛面交活釉面砖住户自理) , 其余各房间采用混合砂浆墙面刮仿瓷涂料。
为了节能, 该工程外墙均采用20厚苯板外保温, 居住层楼梯间内隔墙楼梯一侧抹20厚改性石膏砂浆。
2.2.3顶棚:
除地下室采用50厚聚苯板保温顶棚( 顶棚上为阳台时聚苯板70厚) , 厨房、 卫生间采用水泥砂浆顶棚, 涂乳胶漆外, 其它各房间均采用混合砂浆顶棚, 喷刷涂料。
2.2.4楼、 地面做法:
所有地下室地面均为细石混凝土砂浆面层, 60厚 C20混凝土随打随抹压实赶光。
楼梯间、 夹层楼面采用水泥砂浆压实抹光面层; 厨房、 厅、 居、 卫生间绝热层为30厚苯板, 现浇层为50厚细石混凝土, 干硬性水泥砂浆20厚; 卫生间另加JS防水涂膜。
2.3安装工程:
2.3.1给排水系统:
本工程给水系统由室外市政管网直接供给, 单元入口前水压不小于0.25MPa, 系统日用水量约为16m3。管材及防腐: 给水管道采用PP-R管, 热熔连接, 所涉及的材质必须达到饮用水卫生标准。排水管道埋地部分采用机制排水铸铁管, 石棉水泥接口; 明装部分采用UPVC塑料管, 粘接; 埋地管道刷沥青漆二道, 空调冷凝水管采用UPVC塑料管, 粘接。楼梯间给水立管采用厚30mm聚氨脂套管保温, 外做加筋铝箔隔气层。
给水管道穿墙, 楼板处均设钢套管, 穿过地下室外墙的管道的管道采用刚性防水套管。
2.3.2采暖系统:
本工程热源为集中供热, 供热方式均为低温地板辐射采暖, 所有暖气立管及进、 出户干管均为热镀锌钢管, DN≤32丝接, DN≥40焊接, 40mm厚聚氨脂套管保温, 管道井内分支管及户内采暖管均采用PEX管, S4级, 外径De20mm, 埋地管不允许有接头, 弯曲半径≥6倍外径, 明装PEX管采用钢管管件连接。
埋地PEX管应敷设在贴有锡箔自熄型30mm聚苯乙烯保温板上, 覆盖层与墙边及过门过绝热采用厚20mm锡箔板。
2.3.3电气工程
本工程负荷等级为三级, 电源为单元单相电缆直埋引入, 通讯和有线电视电缆均埋地引入, 埋深0.8米, 强弱电进线电缆室内段均穿钢管保护, 强弱电管线和煤气管道的净距不小于0.5米。
强电系统: 户内强电线路穿PVC 冷弯管沿墙和顶板暗数, 所有储藏室用电回路均为三根线。强弱电插座水平安装中心间距不小于500mm。AW1、 AW2均安装于一层与二层平台侧, MEB安装于一层楼梯入口处, ATVFD与ATP安装于一层住户平台两侧。
防雷与接地系统: 本工程为三级防雷建筑物, 屋顶采用φ10镀锌圆钢做避雷带, 引下线利用柱内四根不小于φ12主筋暗装引下。
本工程配电系统采用TN—C—S系统, 电源进线的重复接地利用建筑物基础焊接成环装网络做接地体, 接地电阻不大于1欧姆。
弱电系统: 电话、 有线电视线路穿PVC冷弯管沿墙和地板暗敷。
三、 项目组织机构
为了确保工程达到合格, 保证项目管理机制的有效运行, 经公司领导研究决定成立”邯郸市今日佳园5#、 6#住宅楼工程项目部”。择优选聘具有丰富施工经验的项目经理为该工程项目经理。实行施工承包方式, 项目经理负责, 独立核算, 全员管理。
项目部下设质量安全部、 物资供应部、 经营部、 施工技术部、 办公室等部门, 作业层分土建主体结构作业队, 装修作业队, 管道作业队、 电气安装作业队四大综合作业队伍, 各作业队划分专业作业组, 实现作业化协调施工。
公司为了加强对该项目部施工过程的指导、 监督, 平衡、 协调, 公司成立该项目指挥部, 由公司生产经理任指挥长, 总工程师任副指挥长, 从计划、 技术、 质检、 供应科等职能科室抽调人员组成施工现场指挥部。
项目部组织机构详见附图一
四、 劳动力组织计划
本工程根据施工布置、 施工区段的划分及施工流程, 对基础、 结构和装修及收尾四个阶段, 主要分部工程的劳动组合安排如下:
4.1基础阶段
主要负责配合机械挖土、 人工挖土、 施工准备、 钢筋混凝土、 支模板、 回填土、 防水层等工作, 包括普工30人、 瓦工25人、 混凝土工20人、 钢筋工20人、 木工25人、 架子工15人、 抹灰工18人、 防水工16人、 机工12人、 电焊工3人、 放线工3人、 试验工1人。
4.2结构阶段
主要负责: 钢筋、 混凝土、 支模板、 砖墙砌筑, 包括括普工30人、 瓦工30人、 混凝土工25人、 钢筋工25人、 木工30人、 架子工16人、 抹灰工18人、 机工12人、 放线试验工3人、 其它杂工3人。
4.3屋面防水、 装修阶段
组织专业队屋面防水、 内、 外檐装修。负责全部屋面防水、 外檐抹灰、 喷涂任务, 主要由防水工20人, 抹灰工25人、 瓦工16人、 油工22人、 架子工16人。
室内装修队: 抹灰工35人、 油工18人、 木工20人、 电焊工6人、 其普工40人、
4.4收尾竣工阶段:
负责室外散水、 台阶、 坡道施工及土建清理、 专业调试。安排普工25人、 混凝土工20人、 瓦工20人、 抹灰工16人、 木工10人、 电焊工2人、 油漆工10人, 监督楼内成品保护, 清扫卫生等工作。
随着工程的进展, 统一调配, 逐步适当增减。
水电专业队: 整个工程同意安排, 并 在结构阶段已插入预埋准备等工作。包括水暖工36人、 电工28人、 电焊工3人、 其它工2人。
成品保护队: 负责监督楼内成品保护, 收发户门钥匙, 清扫卫生等工作, 由主管工长负责: 按每个楼门设置2人。
五、 施工部署
5.1按先地下后地上的顺序组织施工, 在基础回填土施工时插入外线工程, 并与回填土同时完成。
5.2任务划分: 土建总包由土建施工队负责, 电、 暖、 卫均有专业队负责施工。
5.3根据工程特点及场区条件, 为了加快进度, 该工程采取二栋楼同时开工, 平行流水与立体交叉作用相结合的施工方法, 结构施工到三层时, 从三层开始插入内装修。
5.4根据施工工期要求, 以300天为计划总工期, 编制施工进度计划, 将整个工程划分如下几个阶段进行:
5.4.1第一阶段: 基础施工阶段。该阶段工期50天。
工程内容主要包括: 施工准备、 土方开挖、 条形基础、 地下室结构、 地下室外墙防水、 回填土以及相应的专业预埋。
5.4.2第二阶段: 主体结构施工阶段。该阶段工期60天。
工程内容主要包括: 主体结构施工及相应的专业预埋。
5.4.3第三阶段: 装修工程在主体结构工程三层竣工后开始插入。该阶段工期210天。
工程内容主要包括: 室内外装修及专业安装。
5.4.4第四阶段: 收尾竣工验收阶段。验收阶段8天, 竣工验收2天。
工程内容主要包括: 土建清理, 专业调试。
施工进度计划图详见附图五
施工进度计划网络图详见附图六
六、 施工总平面布置
1、 在该建筑物南侧设置警卫室、 办公室、 库房、 食堂、 职工宿舍、 配电室等临时设施, 现场内设有施工运输道路, 路宽3~4m。
2、 根据建筑平面及现场条件, 提升架分别立于5#、 6#两端, 现场内较大的模板、 钢筋、 砌筑墙体材料及构配件临近提升机便于运输。
3、 该工程混凝土采用商品混凝土, 现场设2个搅拌站, 考虑水泥、 砂、 石装卸方便, 将搅拌站、 水泥库、 砂、 石分别设在5#、 6#楼的南部。
4、 为了便于装卸钢筋及钢筋加工, 将钢筋料场、 钢筋加工棚、 木工操作棚设在场区的北部。
5、 施工现场总平面布置图( 见附图四)
七、 施工准备
7.1技术准备
7.1.1组织现场施工人员熟悉理解施工图纸和有关技术资料, 核对建筑、 结构、 安装各图之间达的相符性, 对图纸本身存在的错、 漏、 碰等问题, 一一记录, 认真做好图纸会审和技术交底工作, 制定具体的施工方案及材料计划。
7.1.2收集地质和水文资料, 对基坑支护和防水进行复核, 作好支护和防水的预防性措施准备。
7.1.3办理测量点位交接, 对轴线位置、 标高进行复测、 复核。建立坐标控制点和水准控制点。
7.1.4按照组织的货源和进场材料, 及时进行原材料的物理、 化学性能检验, 按照施工图的设计要求, 做好混凝土和砂浆配合比的试验。
7.2施工现场准备
7.2.1检查、 观察基槽边坡的稳定情况, 加固护坡结构, 完善槽底和槽顶周边的排水系统及安全工作。
7.2.2平整场地, 铺设场内临时道路, 开挖雨水排水沟, 砌筑污水沉淀池, 接同排水管道。
7.2.3搭设生活、 办公、 生产、 仓储、 配电等临时设施、 设置、 砂、 石、 钢筋等材料堆放场地, 安装电话等通讯指挥设施。
7.3机械设备配备
拟投入的主要施工机械设备表详见附表一
主要施工机械设备进场计划表详见附表二
7.4水、 电准备
7.4.1施工用水: 水源由甲方指定地点引入, 根据施工总平面图布置用水管道, 综合考虑工程用水、 施工机械用水、 消防用水、 生活用水、 根据计算, 用水量按15L/S设计, 给水主管直径选用Φ100采用暗埋, 深度为地下不小于600mm, 楼内用水设Φ100上水管, 随楼层结构接长, 每层设截门。
7.4.2施工用电: 根据施工机具计划表, 经计算该工程施工及生活用电总量为200KVA, 现场设置配电盘, 采用三相五线制线路, 按施工生产、 生活分路供电。
7.4.3现场 消防: 在现场设置消防设备及消防水池1个, 泡沫灭火器12台, 专用消防桶15个, 消防带400mm, 专用铁锹15把。
八、 主要施工方法和计划措施
8.1基础及地下室施工
5#楼施工顺序: 洒灰线 土方开挖 钎探 灰土垫层 基础 垫层 条基施工 地下室混凝土剪力墙 外墙防潮砂浆防水层 地下室现浇混凝土顶板 回填土
6#楼施工顺序: 洒灰线 土方开挖 钎探 灰土垫层 基础垫层 条基施工架空层 回填土
8.1.1洒灰线
根据建筑定位图, 对建筑平面定位进行测量放线, 依据放线结果和基础施工图洒出基槽开挖平面控制灰线。
8.1.2土方开挖
1、 基槽采用机械开挖。开挖时, 根据基础基底标高, 放坡系数暂定为1: 0.5。挖土应分层进行, 以防挖土过快造成卸栽过速引起土体失稳、 塌陷, 基坑涌土的严重后果, 开挖至距基底100-200mm, 由人工配合清槽至基础底标高, 防止因超挖而扰动地基土, 测量工要 随时对开挖深度进行测量, 避免超挖。
2、 土方运至甲方 指定地点, 回填土回至施工现场。
3、 土方开挖完成后, 在基槽四周砌300mm高挡水墙, 以防地表水流入基坑, 破坏地基土, 并在基槽边设涂有红白相间油漆的安全防护钢管, 钢管外设排水沟, 防止地表水流入基槽中。
4、 如遇地下水, 及时同甲方、 监理、 设计及地质勘察部门共同协商, 根据现场具体情况采取措施进行妥善处理。降水方法采用明沟排水。
本工程基坑周围设300×300mm排水沟, 并每隔不超过20m设一集水坑( 长×宽×深＝800mm×800mm×1000mm) , 雨水或地下水用水泵由集水坑抽出, 经沉淀排至市政污水系统。
8.1.3钎探
根据设计图纸绘制钎探孔平面布置图, 钎探深度为2.10米。
1、 合理安排钎探顺序, 防止漏打错打。
2、 钎探工艺流程
钎点、 布号 就位打钎 拔钎 灌砂

记录 检查孔深
3、 钎探完成后, 应做好标记, 采用红砖覆盖保护好钎孔, 并在砖上用油漆写好孔号, 每排钎孔第一孔另加一个立式标示牌注明该孔的孔号; 钎孔未经质量检查人员和有关工长复验, 在勘察部门进行基础验槽前, 不得私自堵塞或灌砂。
4、 土方及钎探期间更要密切关注天气情况, 如在钎探施工工程中遇大雨则应及时采取措施保护已施工的钎孔。
5、 遇到钢钎打不下时, 应请示有关工长和技术员: 采取取消钎孔或移位打钎等措施, 并相应在钎探点平面布置图及钎探表上注明该处, 以备验槽时勘测、 设计单位参考。
6、 在钎孔平面布置图上, 注明过硬或过软孔号的位置, 把枯井或坟墓等特殊部位做好标注, 以待验槽时设计、 勘察单位验看后, 即可确定处理措施。
7、 各方验槽认可后, 方可进行下道工序。
8.1.4灰土垫层
经钎探验槽合格方可进行灰土垫层施工。
5#楼基槽内要满铺900厚的3: 7灰土垫层( 标高-4.250~3.350m) , 垫层边宽出条基周边各800mm。灰土垫层压实系数为0.95, 最小干密度1.5t/m3,(粉质粘土)。
6#楼基槽内要满铺750厚的3: 7灰土垫层( 标高-4.450~3.700m) , 槽边宽出条基周边各700mm。3: 7灰土要求压实系数为0.97, 最小干密度1.50t/m3,(粉质粘土)。
生石灰提前24小时熟化, 方可使用, 灰过筛, 粒径不大于5mm, 掌握土的含干容重, 素土过筛, 土的粒径不得大于15mm, 用铲车按3: 7比例搅拌灰土, 搅拌均匀后下槽, 在基槽内虚铺不得超过250mm, 表面平整后用10t有压路机压实, 压实后进行土点击实试验。土点试验合格后经监理验收合格后方可进行下步施工。
8.1.5混凝土垫层
本工程条基下分别铺100厚C15素混凝土垫层, 垫层外边宽出条基外侧100t。
经有关部门验收灰土垫层合格后进行混凝土垫层施工, 浇筑混凝土垫层时应采用平板振捣器振捣, 随打随用, 铁抹子抹光找平。
8.1.6条形基础
混凝土垫层硬化后, 按设计要求弹条形基础, 梁、 构造柱墨线, 按墨线支设基础模板, 采用钢模拼装, 钢管架加固, 基础、 基圈梁及基梁采用C30钢筋混凝土, 保护层厚度为40。
钢筋:主筋尽可能采用闪光接触对焊,并逐根检验其焊接的质量,去掉接头的毛刺及卷边。若确有困难, 将采取搭接。接头位置必须按照设计要求及规范规定错开。钢筋绑扎顺序为: 绑扎钢筋条形基础 绑扎基础梁钢筋 构造柱插筋。
混凝土浇筑采用自东向西浇筑, 振捣密实, 不得留施工缝, 浇混凝土时严格控制混凝土的水灰比和配合比, 混凝土浇筑完毕后覆盖草袋养护, 时间不少于7天。
8.1.7地下室混凝土剪力墙及架空层施工
地下室外墙采用防潮砂浆, 混凝土强度等级C30, 内墙为普通混凝土C30, 内墙模板采用对拉螺栓拉接, 外墙模板采用对拉螺栓, 并在对拉螺栓中部焊止水板, 对拉螺栓间距为60cm, 对拉螺栓采用φ12钢筋, 两端套丝, 中间加焊50×50×5止水板, 绑扎墙体钢筋时, 每隔500mm, 设φ8@400墙体拉结筋。
墙板网片筋绑好后, 及时绑好垫架, 以保证墙板混凝土保护层厚度。
8.1.8地下室及架空层顶板结构施工, 施工方法同主体结构楼面施工, 地下室外墙防潮防水做法采用20mm厚1: 2.5水泥砂浆( 掺水泥重量5%的防水粉, 分两便抹) 。
8.1.9基槽回填土
基础和地下室经检验合格后, 立即进行回填土施工。基础回填土采用2: 8灰土分层夯实回填, 压实系数为0.94。
应提前清除沟槽内的积水和有机杂物, 方可回填。回填应在相对两侧或四周同时进行。回填土要过筛, 严格控制回填土的湿度, 拌均匀, 采用蛙式打夯机, 按规范要求分层填土夯实, 夯平, 每层虚铺厚度不宜超过300mm, 回填应同时均匀进行, 确保密实度, 按规定做干容重试验。并按规定取样作干容重试验合格后方可进行下层土的回填。
8.2主体结构工程
8.2.1结构施工期间的垂直水平运输
现场水平运输: 本工程现场水平运输只考虑砂浆、 砌墙以及装修阶段的运输。地面主要使用小翻斗车和双轮车推车, 楼层上面的水平运输依靠提升机输送。
8.2.2砌筑工程
本工程主体结构为砖混承重, ±0.00以下采用MU10机制烧结普通砖, M10水泥砂浆砌筑。±0.00以上均采用MU10KP1型机制烧结多孔砖, 砖混合砂浆砌( 5#楼±0.00~11.200米M10混合砂浆砌筑, 11.200米以上M7.5混合砂浆,
6#±0.00~8.400米M10混合砂浆砌筑, 8.400米以上M7.5混合砂浆砌筑) 。
8.2.2.1砌筑时, 在砖墙转角处、 交接处立皮数杆, 在皮数杆之间挂准线, 依准线进行砌筑。砌筑时应试摆, 多孔砖的孔洞要垂直于受压面。
8.2.2.2砌筑操作可采用”三一”法, 即一铲灰, 一块砖, 一挤揉的操作方法。竖缝采用刮浆法。
8.2.2.3砖墙水平灰缝和竖向灰缝宽度应控制为10mm, 但不小于8mm, 不大于12mm。水平灰缝的饱满度不得小于80%。竖缝要刮浆适宜, 并加浆灌缝, 不得出现透明缝, 严禁用水冲浆灌缝。
8.2.2.4多孔砖墙的转角和咬接处要同时砌筑, 不能同时砌筑又必须留置的临时间断处应砌成斜槎, 斜槎长度不小于斜槎高度的2/3。
8.2.2.5多孔砖墙每天砌高度不超过1.8m。门窗洞口的预埋木砖、 铁件等采用与多孔砖横截面一致的规格。多孔砖墙中不够整块的部位, 用烧结普通砖来补砌, 不得用砍过的多孔砖填补。
内墙砌筑采用内脚手架, 外墙砌筑采用双排外脚手架, 不得留有架眼。
8.2.3钢筋工程
8.2.3.1在现场设钢筋加工场, 钢筋集中加工成型。采购钢筋时, 必须具有生产厂家的出厂合格证, 材质单, 经现场抽样送试验室, 进行物理力学性能和可焊性试验, 合格后方可投入使用。
8.2.3.2严把审图关: 专派有经验的技术人员进行审图和钢筋翻样工作, 若钢筋过密一定要提前放样, 提前采取措施。加工后的钢筋须经质检人员抽样检查。检查应包括: 钢筋是否平直, 无局部曲折, 钢筋的弯钩、 弯折和平直长度, 以及钢筋的加工尺寸误差是否满足GB50204-02中有关钢筋加工允许偏差的规定。
钢筋加工的形状、 尺寸必须符合设计要求。钢筋的表面应清洁、 无损坏, 油渍、 漆污和铁锈等应在使用前清楚干净, 带有颗粒状或片状老锈的钢筋不得使用。
钢筋应平直, 无局部曲折, 调直钢筋时, 一级钢筋冷拉率不宜大于4%, 二级钢筋的冷拉率不宜大于1%。
一级钢筋末端需要作180度弯钩, 其弯弧内直径不应小于钢筋直径的2.5倍, 弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
当设计要求钢筋末端需要作135度弯钩时, 二级钢筋的弯弧内直径不应小于钢筋直径的5倍。
8.2.3.3当梁、 柱的主筋不够长时, 尽可能采用闪光接触对焊,并逐根检验其焊接质量,并去掉接头的毛刺及卷边。若施工确有困难, 可采取搭接。搭接位置应选择受力较小的部位, 在同一连接区段内钢筋搭接接头面积百分率不宜超过25%且不超过50%, 当同一连接区段内钢筋搭接接头面积百分率不超过25%时搭接长度不小于40d, 当同一连接区段内钢筋搭接接头面积百分率超过25%时搭接长度不小于50d, ( d为钢筋直径) 。
钢筋混凝土保护层厚度控制: 板为15, 梁为25, 柱为30。
8.2.3.4钢筋绑扎施工要点:
( 1) 构造柱钢筋绑扎:
套柱箍筋时要注意箍筋的开口应相互错开, 箍筋绑扎前, 要先在立好的柱子竖向钢筋上, 用粉笔画出箍筋间距, 然后将已套好的箍筋往上移动进行绑扎。根据抗震要求, 柱箍筋弯钩为135度, 平直段不小于10D, 柱钢筋绑扎主要控制要点为首先主筋位置要准确, 根据放线结果及时将位移钢筋进行调整, 这样才能保证主筋和箍筋均到位: 其次禁止将箍筋掰开后往主筋上套, 应将箍筋从上套入主筋。
( 2) 板钢筋绑扎:
清理模板上面的杂物, 用粉笔在模板上划好主筋、 分布钢筋间距。板底钢筋应将短跨方向的钢筋放在长向钢筋的下面。短跨大于3.9米的板顶增设温度筋, 双向φ6@200, 钢筋长度为板的净跨+480。板支座负钢筋的变折长度为h-30, 负钢筋下的分布筋为φ6@250。
绑扎板筋时用八字扣, 相交点全绑扎。如板为双层钢筋, 两层钢筋之间需加马凳, 以确保上部钢筋的位置, 负弯矩筋每个相交点均要绑扎。
在钢筋下面垫好砂浆垫块, 间距1.0m, 垫块的厚度等于保护层厚度, 应满足设计要求。
同时预应力筋、 预埋件、 电线管、 预留孔等及时配合安装固定。预留孔洞口边长或直径小于300mm时, 板中钢筋从洞边绕过, 不得切断; 否则, 应加洞口加强筋。加强筋面积不小于被切断钢筋面积, 加强筋两侧自洞边伸入板内长度不小于35d, 加强筋为每边2φ10@200。
( 3) 楼梯钢筋绑扎:
工艺流程: 划位置线—绑主钢筋—绑分布筋—绑踏步筋
在楼梯底模上划主筋和分布筋的位置线。根据设计图纸中 主筋、 分布筋的方向, 先绑扎主筋后绑扎分布筋, 每个交点均应绑扎, 梁板式楼梯先绑扎梁筋后绑扎板筋, 板筋要锚固到梁内。
板筋绑完, 待踏步模板吊梆支好后, 再绑踏步钢筋。主钢筋接头的数量和位置均要符合施工规范的规定。锚固、 接头长度要用尺检验, 满足设计及规范要求。
8.2.3.5为防止、 减轻房屋墙体开裂需设钢筋施工要点:
( 1) 构造柱与墙连接砌成马牙槎, 并应沿墙高每隔500mm设2φ6连接筋, 每边伸入墙内不小于1m。
( 2) 顶层端部第一个门窗口两边加抗裂柱, 窗台下设抗裂梁, 并在端部两个开间范围砌体内沿墙高每500mm设φ6钢筋拉通, 370墙设3根, 240墙设2根, 抗裂柱生根于五层顶圈梁, 锚固长度500mm。
( 3) 顶层挑梁末端下墙体灰缝内设置3道2φ6钢筋, 钢筋应自挑梁末端伸入两边墙体不小于1m。
( 4) 房屋墙体有门窗等洞口时在过梁上的水平灰缝内设置3道2φ6钢筋, ( 每隔一皮砖设一道) 并应伸入过梁两端墙体不小于0.6m。
( 5) 房屋顶层两端第一开间外纵墙及外山墙圈梁下的墙体内设置3道2φ6水平钢筋( 每隔一皮砖设一道) 。
( 6) 在一层的窗台下墙体灰缝内设置钢筋, 5#楼3道3φ6, 6#楼2道3φ6( 每隔一皮砖设一道) , 并伸入两边窗间墙体不小于0.6m。
( 7) 现浇挑檐每隔12m应设置温度缝, 缝宽20mm, 内嵌防水油膏或麻丝沥青。
( 8) 保温层上面的找平层保护层设置分隔缝, 分隔缝间距不大于6m, 并与女儿墙隔开, 其缝宽为30mm。
8.2.3.6其它应注意事项
坚持两次放线: 在梁、 板模板支完后进行一次放线, 根据放线调整竖向钢筋位置, 梁、 板钢筋绑扎完成后再进行第二次放线, 进一步校正竖向钢筋位置, 准确无误后方可浇筑梁板混凝土。
在柱模板上口加贴模板定位定距箍, 该箍应有足够的刚度, 以保证构件截面钢筋位置准确, 混凝土保护层均匀。
施工缝位置钢筋定位, 用卡茬木方放在两皮钢筋之间和下帖钢筋保护层处, 并用钢筋马凳支撑, 钢筋马凳放在垫块上。
控制垫块的验收和绑扎, 在技术交底中进一步明确垫块的绑扎位置。垫块使用前必须经过认真挑选, 分规格存放, 做好标识, 注明规格及使用部位, 绑扎时要逐一检查, 确保绑扎牢固。
钢筋绑扎成型后, 不准踩踏, 特别是负筋部位, 浇筑混凝土时, 振捣棒不准触动钢筋, 并设专人随时校正钢筋位置。
混凝土浇筑完毕后, 派专人负责及时调整钢筋的位置, 纠正浇筑混凝土所产生的钢筋位移, 及时清理粘在柱钢筋上砂浆。
钢筋工程施工要严格执行《混凝土结构工程施工质量验收规范》
( GB50204- )
8.2.4模板工程
8.2.4.1模板和支撑体系及选型
( 1) 构造柱: 在砌筑前。先根据设计图纸, 将构造柱位置进行弹线, 并把构造柱插筋处理顺直。砌砖墙时与构造柱连接处砌成”五出五进”马牙槎。
构造柱支模时采用对拉螺栓扣件相结合的方式, 对拉螺栓间距为500mm, 阴角处采用大阳角钢模板。对拉螺栓采用φ12钢筋两头套丝( 丝长50mm) 总长度为770mm及640mm。
( 2) 圈梁: 圈梁模板采用硬架支模, 模板采用加固方法与构造柱相同, 用对拉螺栓加固, 对拉螺栓平面位置距墙两端240mm开始留洞, 中间每隔500mm左右留一道。圈梁混凝土与现浇板及梁一同浇筑。
( 3) 梁: 梁模板均采用竹胶合板定型制作, 即每道梁底、 梁侧各采用一块模板, 模板按图纸尺寸特别加工。模板安装完后, 要全面检查, 牢固稳定后再进行下道工序施工, 构件跨度超过4m时, 支模时起拱3/1000。
( 4) 顶板: 顶板模板采用胶合板作板面, 下用木方作双向龙骨。顶板模板支撑体系采用早拆体系。
( 5) 楼梯: 楼梯模板采用胶合板模板。侧模部分用木模镶补, 楼梯模板安装前先在楼梯间墙上按照设计标高弹出楼梯段踏步及平台板的位置线。
模板安装完毕后, 应认真自检, 经隐检合格后方可进行下道工序。
8.2.4.2模板工程技术质量控制措施
对于本工程所采用达到各种不同种类的模板或支撑系统, 技术均已非常成熟, 在以前的工程中已得以推广运用, 产品进场后严格质量验收, 确保质量。
工程施工前期, 精心设计, 认真加工, 对每个单项模板工程做方案, 有措施, 有计算, 严格按照本工程的要求和特殊性设计、 制作和质量监控, 全面保证工程质量。
模板进场前, 根据模板方案、 项目部的进度安排及流水段划分情况, 对模板进行设计编号和使用部位编号, 有次序地安排模板分批进场, 保证现场施工的需求又避免占用现场更多的地方放置模板。
模板施工应完全按照现场文明施工方法, 遵守现场安全施工守则, 确保施工安全文明。
模板所有另配件以及架体应安装牢固可靠, 避免在施工过程中发生安全事故．支模时, 严格按照模板的施工方案执行．施工中随时检查模板支撑的牢固性和稳固性．梁板模板施工时, 要按照规范及设计要求起拱．
竖向构件吊垂线, 梁及悬挑结构采用拉通线的方法, 并坚持在打混凝土时不撤线, 随时观察模板变形, 及时调整模板。
在楼板和梁端适当位置设置清扫口, 浇筑混凝土前, 配备空压机清理模板内杂物．
控制拆模时间, 留设同条件养护试块, 按规范要求决定拆模与否．特别是悬挑构件的模板必须待混凝土强度达到100%设计强度以上部结构施工完毕后方可拆除．
为保证脱模效果, 使用脱模剂, 涂刷要均匀．
模板工程安装与施工验收要严格执行〈〈混凝土结构工程施工质量验收规范〉〉(GB50204- ).
8.2.5混凝土工程
各层混凝土强度等级严格按设计要求配制．
现浇混凝土顺序: 第一次先浇筑柱、 第二次再浇筑梁、 板混凝土, 浇筑方向从一端推向另一端, 每各流水段的混凝土, 应连续浇筑完毕, 施工间歇不得超过2小时．
浇筑混凝土时必须严格控制柱上口标高, 以免浇高．梁柱节点处钢筋密集, 浇筑混凝土时, 应加强振捣, 控制混凝土的坍塌度, 现场自西向东分两次完成, 在现浇筑混凝土期间全部配合工作由项目部负责．混凝土施工时, 按照规定留置试块．
混凝土养护: 混凝土养护工作很重要, 必须当作一道不可缺少的工序, 安排专人浇水, 养护时间不得少于7天。
8.3屋面工程
本工程分为上人屋面和不上人屋面。屋面防水等级均为三级, 耐久年限为 。
8.3.1保温层施工:
块保温层的基层应平整、 干净、 干燥。
块体保温层不应破碎、 卸棱掉角, 铺设时遇有卸棱掉角破碎不齐的, 应锯平拼接使用。
保温材料施工时, 应紧靠基
