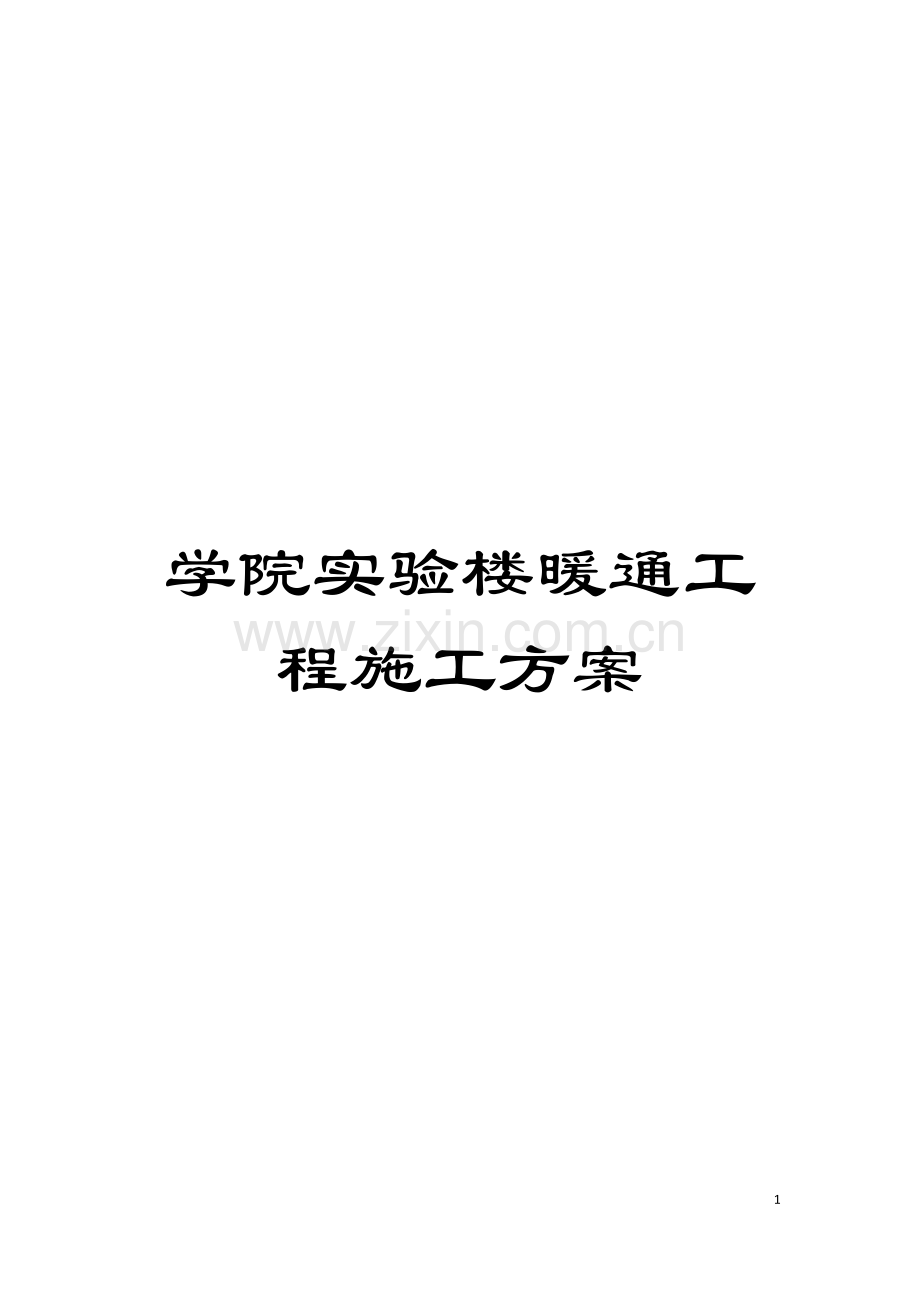

学院实验楼暖通工程施工方案

86

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
目录
第一章 编制依据 2
第二章 工程概况 2
第三章 施工准备 3
第四章 系统简介 5
第五章 主要施工工艺 5
第六章 成品保护 13
第七章 节约材料、 降低成本 14
第八章 卫生、 环境 17
第九章 安全、 文明施工 17

编制依据
物资学院1#、 2#实验楼给排水和暖通施工图纸。
《通风与空调工程施工及验收规范》50243-
《建筑给水排水及采暖工程施工质量验收规范》GB502421-
《建筑设备施工安装通用图集》 91SB系列

工程概况
1、 工程名称: 北京某学院2#实验楼加层
2、 工程地址: 北京某学院院内
3、 建设单位: 北京某学院
4、 设计单位: 北京某建筑设计有限公司
5、 监理单位: 北京某建工程监理咨询有限公司
6、 施工单位: 北京某建筑二公司
8、 本工程为某学院2#实验楼加层工程, 原为三层建筑现增加第四层, 砖混结构, 第四层层高3.9米, 建筑面积为1078.17平方米。
9、 专业工程概况: 本专业工程包括采暖系统、 通风系统、 给水系统( 生活给水、 消防给水) 、 排水系统。

施工准备
组织准备: 针对该工程施工要求, 我们建立一个严密的现场管理体系, 实行任务到组、 质量到人, 严格要求, 精心施工。对本工程施工人员进行思想教育和组织建设, 加强学习, 健全岗位责任制。把技术交底、 质量标准、 操作工艺、 安全消防交底贯彻到施工班组, 要使每一个施工人员牢固树立质量第一的思想, 从质量上保证施工进度。
技术准备: 首先要组织施工班组中有关人员熟悉图纸, 组织好图纸会审, 并把不清楚和需要修改的地方与设计联系解决, 把设计交底, 洽商记录中的设计变更在施工图上标识清楚, 向施工班级做技术、 质量、 安全、 消防书面交底。学习有关本工程的质量要求、 技术操作规程。
临时设施和机具准备
3.1、 临时设施: 根据工地现场的规定, 隔出一块水暖专用地, 其中包括管材码放场地、 预制加工场地及半成品码放场地。在大库房中也隔出一块水暖小型材料设备库房及工具房, 以便材料进场后有次序的码放。
3.2、 机具准备: 电焊机2台、 套丝机1台、 管子压力案1台、 气焊割工具1套、 电锤2台、 手电钻2台、 无齿锯2台、 套丝扳4套、 手动打压泵1台、 管钳子8把、 链钳子4把。台钻1台、 钢锯2把、 扳手8把。
其它: 钢卷尺、 水平尺、 线坠、 粉笔、 小线等。
3.3、 劳动力安排: 水暖工8人, 其中焊工2人持证上岗, 以施工进度表为依据, 配合好劳动力, 组织作业小组同分系统进行安装, 配合土建形成立体叉作业, 劳动力配备齐全, 为确保工期加快施工进度。
3.4、 材料准备及材料质量控制: 根据施工预算和施工进度分种类进料, 订货时先根据材料计划单上产品名称、 规格、 型号及质量要求对照产品合格证、 内容符合要求后, 拿回样品经过专业施工员、 专业技术员、 专业质检员、 监理共同检查、 检验认可后再订货进货, 材料进场要由专业施工员、 专业质检员、 监理检查出厂合格证、 检测报告、 说明书、 备案等, 然后外观检查材料质量、 规格、 型号、 数量等, 阀门、 管材、 暖气片、 风机盘管、 主要部件抽检10%, 对在主干管上起截断作用的阀门应全数进行强度严密性试验, 合格后方可使用, 并将检查结果填写材料进场检验记录。进场材料应码放整齐做好标识, 限额领料, 做到长料不短用、 大材不小用, 节约材料, 降低工程成本。

系统简介
采暖系统: 本加层采暖立管由下层采暖立管延伸供给, 采暖温度为90~75℃。散热器采用铸铁四柱式760型。采暖管道为焊接钢管, 连接为焊接, 表面刷防锈漆及银粉。
给水系统: 本工程加层给水由本楼下层原有给水立管供给, 给水管采用镀锌钢管, 丝扣连接。
消防给水系统: 本实验楼加层消防给水由室外消防给水管网上引2根DN100的焊接钢管, 连接为焊接。消火栓为单口单阀的消火栓箱。
本实验楼加层排水由本楼原有排水立管排出, 排水管采用柔性接口机制铸铁管。卫生器具型号由甲方选定, 地漏水封深度不小于50mm。.
室内设手提式磷酸铵盐干粉灭火器。所有消防器材必须由中国消防产品质量检测中心, 省市消防部门和设计单位认可。
通风器风管采用镀锌钢板制作。

主要施工工艺
1、 采暖管道安装:
1.1、 工艺流程:
支管安装
立管安装
卡架安装
预制加工
安装准备

刷银粉
防锈
冲洗
试压

1.2、 根据施工规范及设计要求, 本实验楼加层采暖管道为DN20焊管焊接。
1.3、 管道在安装之前, 需安装好支架, 吊架。吊支架必须按0.003的坡度进行。在各转角处必须设置一个支架, 支架距焊口, 接口管件边缘不小于50mm, 吊架必须垂直于管中心, 而且能够调节, 并向热膨胀反方向偏移, 安装在结构物上的支架埋入深度不小于100mm或与预埋件焊接牢固, 支架要水平安装, 并垂直于管中心, 用角钢时外露部分成45度角, 当管道距墙大于250mm时, 水平支架应加斜支撑。使用吊架,固定支架位置必须符合设计位置。
1.4、 管道在安装前必须作好防腐处理, 将管材上的沙尘, 污物清理干净, 有金属光泽后将管放在架子上, 用毛刷刷防锈漆, 刷后隔开码放, 待干后再刷第二道, 其要求为附着良好, 无蜕皮, 气泡和漏刷现象。
1.5、 管材截取, 按图纸所注的管径, 选择管材, 在管子上作好标记, 用砂轮锯断管时, 将管材放在砂轮锯上, 对准线卡牢, 断管时, 压手手柄用力要均匀, 不要用力过猛, 断后断面的铁膜毛刺必须清理干净, 不允许扭断, 以防管的断面变形, 用气割管时, 割口必须齐平, 管的周围必须划线, 断开后将氧化铁清除干净。
1.6、 套丝: 套丝时必须看一看是否有污物, 检查后将断好的管材, 按管径尺寸分几次套制丝口: 管径15-32mm, 一般套2次为宜。用套丝机套丝, 将管卡在卡盘上留出卡盘夹紧, 对准板套号码, 上好板牙, 按管径对好刻度的适当位置, 紧固板机, 将润滑油对准丝头, 开机推板, 待丝扣套至适当长度, 轻轻松开板机, 用手工套丝板时, 先松开固定板机, 把标盘退到零位, 将板牙按顺序装好, 对准所需刻度, 拧紧固定板机将管材放在压力案压力钳内, 而后两手推套丝板, 带上2-3扣后, 人站在侧面转动套丝板, 用力要均匀, 待丝扣即将套成时, 轻轻松开板机, 退出。其套扣的精度必须符合管罗纹的规定, 螺纹清洁, 规整, 断丝或缺丝不大于螺纹的10%, 在合格的基础上螺纹无断丝, 套扣后试试松紧度, 一般用手带入3扣, 在丝扣处涂铅油, 缠麻后带入管件, 然后用管钳将管拧紧。管螺纹概况有外露螺纹2-3扣, 接口处无外露油麻等缺陷。
1.7、 阀门: 阀门在安装前, 应做强度及严密性试验。试验应在每批( 同牌号、 同型号、 同规格) 数量中抽取10%, 且不少于一个。对于安装在主干管上起切断作用的闭路阀门, 应逐个做强度和严密性试验。阀门的强度试验压力为公称压力的1.5倍; 严密性试验压力为公称压力的1.1倍; 试验压力在试验时间内应保持不变, 且壳体填料及阀瓣密封面无渗漏。
1.8、 干管分支: 在各干管的分支安装阀门时, 阀门前必须安装可拆件, 主干管不允许安装活接头, 在各分支路必须制作成为自然张力的形式, 在弯头的部位不允许焊接支管, 焊口与分支处应大于300mm, 在干管上开孔时, 必须开至与支管内径相等的孔径, 并将管内开孔时的铁皮取出, 支管禁止插入大管管径中, 以防堵塞管道, 当管壁大于4mm时开坡口焊接, 焊缝必须均匀, 饱满, 宽度一致, 在焊接时先点几点, 找正后焊接, 其对口间隙及错口偏差不应超出施工规范标准即2mm, 水平干管安装时必须平行距墙, 并严格按不小于0.003坡度进行, 不得出现弯曲现象, 应符合规范要求, 成排安装时直线部分保持等距。管道水平上下平行时曲率半径相等, 供水干管末端及回水管的始端的管径不宜小于DN20。
1.9、 横支管连接: 横干管与支管连接时, 立管直线长度小于15米时, 立管与干管能够用二个弯头连接, 立管直线长度大于15米时, 立管与干管用90度弯头连接, 横节长度应为30公分, 而且有1%坡度, 而且所使用的外丝必须为熟外丝, 而且阀门距弯头为30公分。
1．10、 散热器稳装:
散热器组对安装: 编制组片统计表→单片除锈→散热器组对→外拉条预制、 安装→散热器单组水压试验→喷防锈底漆→散热器安装→散热器冷风门安装→支管安装→系统试压→刷漆
炉补心正扣一侧朝着立管方向, 将固定卡里边螺母上至距离符合要求的位置套上两块夹板, 固定在里柱上, 带上外螺母, 把散热器推到固定的位置, 再把固定卡的两块夹板横过来放平正, 用自制管扳子拧紧到一定程度后, 将散热器找直, 找正垫牢后上紧螺母。
3、 给水、 消防给水管道安装:
3.1、 工艺流程:
管道冲洗
支管安装
立管安装
干管安装
预制加工
安装准备

管道试压

3.2、 本实验楼加层给水工程所使的管材为DN32、 DN20镀锌钢管, 丝扣连接。消防给水管材为DN100、 DN65的焊接钢管焊接, 阀门及需拆卸处采用法兰连接。
3.3、 镀锌钢管、 焊接钢管的管材及管件的种类必须符合设计及规范要求, 管壁内外镀锌均匀, 无锈蚀, 无飞刺, 管件无偏扣乱扣丝扣不全或角度不等现象, 镀锌钢管、 焊接钢管的管材及管件, 均应有出厂合格证及检验报告。
3.4、 管材在使用前必须检查管内是否有污物, 确认无污物后方可使用。
3.5、 DN32管材的螺纹长度为20mm、 DN20管材的螺纹长度为16mm
3.6、 在安装过程中给水应有1‰坡度, 而且坡向泄水装置。
3.7、 管道支架必须重直于墙面, 水平安装的管道在转角处必须设有支架, 立管卡安装高度距地面应为1.5-1.8m, 同一房间管卡应安装在同一高度上。
3.8、 管道在安装过程中, 必须将临时甩口封闭不得将杂物掉进管道内, 管道在安装中途, 在隐蔽之前必须进行水压试验。消火栓系统安装完成进行试射试验。
4、 排水管道安装:
4.1、 工艺流程:
污水立管安装
污水干管安装

管道预制
安装准备

雨水立管安装
雨水干管安装

污水支管安装

通球试验
灌水试验

雨水支管安装

4.2、 本实验楼加层排水工程所使用管材为DN100、 DN75柔性接口机制铸铁管。
4.3、 铸铁排水管材及管件的规格、 品种型号应符合设计要求, 管壁薄厚均匀, 内外光滑整洁, 无浮沙、 包沙、 砂眼、 裂纹、 飞刺和疙瘩, 并有质量检验合格证。
4.4、 排水管道的横管与横管, 横管与立管的连接, 用45度斜三通或斜四通和90度斜三通或90度斜四通, 立管与排出管端部的连接用2个45度弯头或双45度弯头, 在水平管的端部必须安装支架或吊架, 立管隔层设置落地固定卡架。
4.5、 排水管的坡度必须符合施工规范及设计要求, 其坡度不许超过设计值的±1、 3, 严禁水平安装, 反坡。
4.6、 在立管上应设置一个检查口, 立扫口高度距地面1米, 允许偏差为±20mm, 并应高于该层卫生器具的边缘150mm, 检查口朝向便于检修的方向, 应与墙角成45度, 在连接2个及2个以上大便器或3个及3个以上的卫生器具的污水横管, 安装水平清扫口与管道相垂直的墙面距离不得小于200mm, 若污水管起点设置堵头代替清扫时与墙面距离不得小于400mm, 在转角应大于135度。
4.7、 地漏安装在图纸所给的位置, 安装在地面最低处, 其箅子顶面应低于设计地面5mm, 地漏上面必须水平安装, 不得倾斜。地漏水封要大于50mm。
4.8、 金属排水管道的吊钩或卡箍应固定在承重结构上。固定件间距: 横管不大于2米; 立管不大于3米。楼层高度小于等于4米, 立管可安装1个固定件。安装托、 吊干管要先搭设架子, 将托架或吊卡按设计坡度栽好, 量准吊杆尺寸, 将预制好的管道托吊牢固, 并将竖管预留管口, 找室内地平线, 坐标位置及轴线, 找好尺寸, 接至规定高度, 将预留管口必须临时封闭, 防止杂物掉入管道内造成堵塞。
4、 9铸铁管道安装:
4.9．1、 根据施工图纸校对预留孔洞尺寸有无差错, 较多的甩口时必须注意预留的方向。立管安装应按设计要求设置检查口。安装立管应上下配合, 上拉下托找正垂直, 将管固定牢固,
4.9．2、 支管安装: 应先搭好架子, 并将托架按坡度栽好, 或栽好吊卡, 量准吊棍尺寸, 将预制好的管道托到架子上, 再将支管插入立管预留口的承口内, 将支管预留口尺寸找准, 并固定好支管。支管安装完成后, 将卫生器具或设备的预留管安装到位, 找准尺寸并配合土建将楼板孔洞堵严, 预留管口临时封严。
4．9．3、 排水管道安装完成后要进行灌水试验, 灌水高度以排水水平横管至上层地面高度为准, 灌水15分钟后, 再次灌满持续观察5分钟, 液面不下降不渗漏为合格。并对立管、 干管做通球试验。
5、 卫生洁具安装: 卫生洁具型号由甲方定。卫生洁具安装: 安装准备→卫生洁具及配件检验→卫生洁具安装→卫生洁具配件预装→卫生洁具稳装→卫生洁具与墙、 地缝隙修理→卫生洁具外观检查→通水试验
6、 暖卫与相关专业配合: 建立工序交接手续; 土建及时提供标高及轴线。加强与电气的配合, 装修抹灰时必须堵好所有的管口, 以免进灰堵管。粉刷期间对管道应做好保护, 以免污染。

成品保护
1、 要严格按图、 按工艺标准施工, 施工中要密切配合土建进度, 不应颠倒工序, 不得损坏结构, 土建装修后不得再剔凿。
2、 要加强思想才教育, 使职工牢固树立爱护成品意识, 建立和执行奖惩制度, 特别是对不爱护公共财产的行为, 造成严重损失的要对责任者给予适当惩罚。
3、 安装好的管道不得做支撑或放脚手板, 不得踏压其支把架不得做为其它用途的受力点。
4、 阀门的手轮在安装时卸下, 交工前统一安装好。
5、 安装完的风管, 要保证风管的光滑洁净。
6、 暂停施工的风管, 应将风管开口处封闭, 以防掉进杂物。
7、 交叉作业时, 严禁以安装完的风管作为支、 吊托架。
8、 散热器必须保护好防止污物掉进翅片内, 散热器组对, 试安装过程中要立向抬运, 码放整齐, 避免损坏炉, 翼片, 喷浆前应采取措施保护安装好的散热器, 防止污染。
9、 卫生洁具搬运安装时要防止磕碰, 损坏及污染, 安装完后及时堵严, 结合现场情况应制定保护措施。

节约材料、 降低成本
施工全过程应充分发挥科学技术是第一生产力的作用, 作好科技开发工作广泛推广应用新材料、 新技术、 新工艺, 开展以增产节约为中心的技术革新、 合理化建议等活动, 并应结合工程特点采取以下措施:
1、 合理计划材料
根据设计图纸及规范, 分批计划材料并及时将材料计划单交给采购员, 以保证材料及时地、 分批入场, 以减少材料过多积压, 提高资金的周转使用效率。
2、 材料采购做到货比三家: 采购员应随时收集相关资料, 做到同一种材料至少有五处或五处以上货源, 从而保证材料能够货比三家, 做到在保证质量的前提下, 材料价格最低。
3、 加强材料进货检验
所有进场的材料必须进行质量检查, 防止”鱼目混珠”, 以保证材料的质量, 不合格的材料坚决不允许入场。对于主要材料还必须进行试验, 合格后方可使用。
4、 保证工程质量
在施工过程中, 严格按规范、 规程施工, 严格材料的加工、 制作和施工质量, 做到一次验收合格, 减少返工、 减少浪费, 保证工期; 提高施工速度, 增加经济效益; 同时在施工过程中做到最大限度地节约材料。
5、 制定管理措施:
5．1、 完善管理组织机构, 严格执行ISO-9002认证体系和企业的贯标文件, 建立成品保护措施, 进场材料检验措施等, 经过制定这些措施, 以保证工程质量, 减少返工, 节约材料, 节约人工。
――材料员
项目经理－技术负责人 ――质检员
――工 长
5．2、 设备材料质量保证措施: 货比三家, 对供货方进行评审, 产品必须有产品质量证明文件, 进场时进行验证或抽样复试劣质产品禁止进入现场。
5．3、 技术管理措施: 进行图纸会审和技术交底, 作好隐、 预检和三检工作, 执行样板间制度和TQC活动, 按《建筑工程资料管理规程》( DBJ01-51- ) 进行施工技术资料的编制及整理。
5．4、 对施工人员加强教育, 提高成品保护素质, 安装好的管道必须及时堵好管口, 防止杂物进入, 造成管道堵塞, 油漆粉刷前将塑料管包裒好, 以防污染。施工时按正确工序与土建、 电气等专业密切配合, 防止错误, 避免剔墙和地面。同时注意保护土建及电气成品。不合格品必须及时控制和纠正, 并注意采取预防措施。
6、 节约材料:
6.1、 工程中所剩的余料当天拿回, 以防丢失和损坏。
6.2、 所进入施工现场的料具应有专人看管, 并码放整齐。
6.3、 长料不短用, 大料不小用, 节约点滴材料。
6.4、 限额领料, 库工在不见领料单时, 不得发放。

卫生、 环境
1、 办公、 生活污水不准随意倾倒, 应倒入规定的排污口, 适用时做施工现场防尘降燥用。
2、 在调管时、 在进行切割作业及制作风道时应在工作棚内避免噪声污染。
3、 油漆、 油料和化学品及易燃、 易爆品的废旧容器应及时回收, 单独存放, 严格管理。
4、 施工垃圾的倾倒必须到指定垃圾消纳场所, 严禁随意倾倒。
5、 所使用的垫片必须符合环保卫生要求。

安全、 文明施工
1、 认真贯彻”安全第一, 预防为主”的方针, 明确安全生产、 消防安全责任制。
2、 严格遵守各级颁布的”安全、 防火”法规、 标准、 规定, 遵守现场的安全消防制度。
3、 各分项工程施工前, 工长应编制有针对性的安全技术交底, 并向施工人员进行交底,
4、 履行签认手续。并经常检查执行情况,
5、 每日班前、 班组长根据当天施工任务特点做口头安全、 消防交底、 并填写”班前安全讲话记录”。
6、 施工作业应遵守安全操作规程, 进入现场必须戴安全帽, 吸烟到指定吸烟室, 高空作业应系好安全带, 班前不准喝酒, 工作应精力集中, 不准打闹。
7、 进入现场应注意: 各种危险信号及标志, 特别是注意高空吊运和”三口”即建筑的出口、 楼梯口、 洞口及各种出口。不准到与作业不相关的地方。
8、 施工现场行走要注意安全, 不准攀登脚手架、 井字架、 龙门架、 外用电梯。禁止乘坐非乘人的垂直运输设备上下。使用电、 气焊必须遵守以下规定:
8.1、 电焊、 气焊施焊必须取得现场用火许可证, 并持有劳动局颁发的特种作业操作证, 消防局颁发的特殊工种考试合格证。
8.2、 施焊前应清理用火范围内的易燃易爆物品, 携带消防水桶, 并设专人看火。
8.3、 再、 隐蔽部位使用电气焊时, 工长必须向焊工进行书面交底, 施焊完毕详细检查确无隐患后方可离去。
8.4、 电焊机设置的地点应防潮、 防雨、 防砸、 焊机移动时均应拉闸断电, 每台电焊机必须安装触电保护器。
8.5、 电焊机一、 二次接线端子应有可靠的保护罩, 焊把线与焊机接线端子连接应紧密牢固。焊把线应双线到施焊部位且中间无接头、 无破损、 绝缘好。
8.6、 焊把不准与气焊的氧气、 乙炔皮管放在一起, 不准把焊把线盘在焊机上或焊件上。
8.7、 气焊设备的安全附件应齐全有效, 氧气、 乙炔皮管完好无损, 放置瓶罐的位置和距离应符合要求。
8.8、 在焊接新型、 易燃物件时, 必须按操作规程和有关防火要求操作, 以确保安全施工。
8.9、 作业中若氧气管着火应立即关闭氧气阀门, 不能折弯胶管断气, 若乙炔管着火应先关灭焊火可用折弯前面一段管的方法止火, 两种管不应使用同颜色的, 下次接时不得接混。
8.10、 点燃焊( 割) 炬时, 应先开乙炔阀点火, 然后开氧气阀调整火焰, 关闭时应先关乙炔阀, 再关氧气阀。
9、 使用电器及电动工具必须遵守以下规定:
9.1、 施工现场临时用电设备及线路应符合北京华威建筑工程有限公司”文明施工达标执行标准”中”施工现场临时用电安全达标标准”有关规定。
9.2、 配电箱金属外壳、 应有可靠地与保护线连接, 保护线截面应符合有关规定。移动式电动工具及手持式电动工具的保护线必须采用铜芯线, 其截面不应小于相限性、 三分之一, .且不得小于1.5平方毫米并采用高灵敏动作的漏电保护器保护。
9.3、 建筑内施工照明应采用36伏电压, 严禁使用220伏电压。在特别潮湿的场所及金属容器内工作照明灯不应超过12伏。
9.4、 因工作使用电炉子 应有批准手续, 并应有隔热放火措施。
9.5、 配电箱、 电器及电动工具使用后应拉闸断电。
9.6、 操作机电设备, 严禁戴手套, 袖口扎紧, 机械运行中不得维修保养。
10、 各种架子必须经有关人员检查验收合格后方可投入使用, 并不是得拆改。使用脚手架应注意探头板。以防坠落。
11、 搬运料具、 设备应勘察路况, 排除障碍, 集体搬运统一指挥, 前呼后应, 动作一致, 使用吊车, 垂直运输, 应将散物固定绑牢。听从机工指挥。
12、 安装立、 托、 吊管时要上下配合好, 尚末安装的楼板预留洞口必须盖严盖牢, 使用的人字梯、 临时脚手架不准超重、 不准有探头板, 而且在人字梯下面有可靠的防滑措施。

施工组织设计
1、 概况
1.1工程简介
中心渔港一期工程位于舟山本岛普陀山浦东西两侧。
1.1.1工程内容
( 1) 中心渔港: 300-500吨级浮码头栈桥四条( 3#栈桥140.5*6米, 4#栈桥
136.5*6米, 5#栈桥137.1*6米, 6#栈桥133.3*6米) , 8个撑墩。
( 2) 渔政东海基地: 千吨级固定码头一座( 平台104.0*10米, 1#栈桥165.5*6
米) , 浮码头2#栈桥148.1*6米, 3个撑墩。
1.1.2工程结构
( 1) 引桥结构: 靠岸的九跨采用Ф800mm钻孔灌注桩基础, 每个排架2根, 排架间距为9.5-10米; 其余靠海打桩船能进入的地方采用600*600mm预应力钢筋混凝土空心方桩。桩上为现浇横梁, 横梁上搁置预制空心大板。
( 2) 撑墩结构: 采用600*600mm预应力钢筋混凝土空心方桩基础, 每个
撑墩4根桩, 上部结构为现浇墩台结构。
( 3) 码头结构: 1000吨级码头采用高桩梁板结构。总长104米, 分为各52
米的2个结构段, 宽10米, 桩基为600*600mm预应力钢筋混凝土空心方
桩, 排架间距7米, 每个排架4根桩, 桩上为现浇横梁, 横梁上搁置纵梁,
面板为叠合板。平台前沿设置人员上落的踏步平台及固定钢爬梯。

1.1.3主要工程数量表
根据投标文件, 本次投标的主要工程数量见下表:
主 要 工 程 量 表
序号
工程项目
单位
工程数量
中心渔港
东海基地
合计
1
钻孔桩工作平台
m2
1754
875.8
2629.8
2
钻孔桩钢护筒埋设
t
22.234
11.12
33.354
3
水上钻孔灌注桩成孔
m
2255
1160
3415
4
800mm钻孔灌注桩(C30)
根/m3
72/1347.8
36/729.28
108/2077.1
5
800mm钻孔灌注桩钢筋
t
84.528
42.266
126.794
6
600*600预制方桩(C45)
m3
949.78
1115.83
2065.61
7
预应力方桩施打
根
88
108
196
8
现浇纵横梁(C30)
m3
497.52
768.66
1266.18
9
现浇混凝土板及板接缝
m3
54.31
63.11
117.42
10
现浇码头及引桥面层
m3
525.7
416.5
942.2
11
现浇引桥墩台
m3
106
26.5
132.5
12
现浇护轮坎
m3
62
48.3
110.3
13
现浇撑墩
m3
280.75
105.28
386.03
14
制安靠船构件
件/ m3

16/19.76
16/19.76
15
制安水平撑,剪刀撑
件/ m3

18/22.82
18/22.82
16
制安纵梁
件/ m3

56/181.8
56/181.8
17
制安空心板
件/ m3

130/174.46
130/174.46
18
制安空心大板
件/ m3
224/989.96
132/572.4
356/1562.36
19
预应力钢筋
t
110.062
122.467
232.529
20
预制件钢筋
t
181.283
163.945
345.228
21
现浇钢筋
t
85.821
87.766
173.587
22
150KN系船柱
个
9
9
18
23
预埋铁件
t
8.397
9.449
17.846
24
橡胶支座
块
936
546
1482

1.1.4施工技术标准
本工程施工中的所有材料、 设备、 工艺和施工质量均符合如下技术规范的要求, 施工组织设计的编写遵循施工技术规范和工程质量检验评定标准, 本工程施工及验收应遵循的主要施工技术规范和验收标准如下:
( 1) 交通部《水运工程混凝土施工规范》( JTJ268-96) ;
( 2) 交通部《水运工程混凝土质量控制标准》( JTJ269-96) ;
( 3) 交通部《港口工程地基规范》( JTJ250-98) ;
( 4) 交通部《高桩码头设计与施工规范》( JTJ291-98) ;
( 5) 交通部《港口工程质量检验评定标准》( JTJ221-98) ;
( 6) 国家和地方政府颁布的有关技术法规和规范。
在工程施工期间, 如上述标准或规范有修改或重新颁布业将遵循执行。
1.2、 自然条件
1.2.1气象
工程位于舟山本岛, 地处纬度地带, 属北亚热带季风海洋性气候。冬季受蒙古高压的控制, 盛行偏北和西北风; 夏季盛行温热的东南风。
该地区常风向为N、 SE, 频率为11%; 其次为NW、 NN向, 频率为9%。实测最大风速为18m/s( E、 SE、 SSE、 NW) 。多年平均风速为3.97m/s。
1.2.2水文
码头处的潮汐变化过程属于不规则半日潮型, 港域内潮流呈往复流, 涨潮由东南向西北, 落潮由西北往东南。涨潮流速大于落潮流速, 潮流流向与水道走向一致。
设计高潮位: +1.96m
设计低潮位: -1.65m
极端高水位: +2.92m
极端低水位: -2.31m
根据舟山市水文站提供的高程基准面资料, 85国家基准面在定海潮站基准面以上7.538m。
码头位置处的波要素是: H1%=1.74m, Hs=1.15m, 波向135°,波长21.9m, 原始波向SE。
1.2.3地质
根据所提供的设计图纸的说明, 工程区的地质情况, 其土质分为7个地质单元体:
( 1) 淤泥: 层厚度约为0.3-1.4m, 土层压缩性大, 物理力学性质较差, 不能作为基础持力层。
( 2) 淤泥质粉质粘土: 层厚度约为13.6-36.7m, 顶板标高约为1.2-8.7m, 土层压缩性大, 含水量较高。
( 3) 粘土: 层厚度约为13.1-14.7m, 顶标高约为-22.6- -23.5m, 该土层的地基承载力较高, 但土层分布不均匀, 大部分钻孔中未见该土层。
( 4) 粉质粘土: 层厚度约为5.4-42.2m, 顶标高约为-19.9- -38.5m, 土层分布较为均匀, 地质承载力较高, 是桩基的持力层。
( 5) 砂层: 以中细砂、 中粗砂为主, 层厚度约为0.7-3.7m, 顶标高约为-31- -45.6m, 分布不均匀, 多夹在粉质粘土中。
( 6) 粘土混砂砾、 砂砾混粘土及碎石土层。
( 7) 风化基岩(J3): 棕红、 肉红色, 钻进厚度约为1.4-2.4m, 顶标高约为-42.2- -43.5m。
2、 施工总体安排
根据本工程的结构型式和现场的施工条件, 总体施工安排上作如下考虑: 分两部份, 采用二种不同的施工工艺, 基本上同时进行施工。
一、 陆上施工部分
1．施工范围:
( 1) 1~6#栈桥的全部钻孔灌注桩。
( 2) 上述桩的现浇横梁。
( 3) 1~6#栈桥的全部预制空心大板。
( 4) 1~6#栈桥的全部现浇面层砼。
2．施工顺序:
由岸上向海逐跨搭设施工工作平台

由海向岸逐跨施工钻孔灌注桩

由海向岸逐跨浇注横梁

由海向岸逐跨拆除施工作业平台

由岸向海逐跨安装预制空心大板

由海向岸逐段浇注面层砼

3、 主要施工方法:
( 1) 施工作业平台搭设
平台采用支撑在钢管桩上的型钢横梁、 纵梁、 木板面层结构, 宽度6米, 长度满足各栈桥施工作业需要。同时搭设两座平台。搭设方法: 用兵15~25吨履带吊机吊加30KW电动振动锤, 由岸向海逐跨搭设。
( 2) 钻孔灌注桩施工
每座平台上二台钻机, 由海向陆逐跨施工, 下钢筋笼和浇注砼既能够用钻机的起重设备, 又可用吊机辅助作业。
( 3) 横梁浇注
紧跟桩基逐跨施工, 利用平台纵、 横梁悬吊底侧模, 人工手推车浇注砼。
( 4) 空心大板预制
在海堤后方的陆上适当位置建设临时预制场。
( 5) 空心大板安装
用贝雷片组装成双导梁架桥机, 由岸向海逐跨安装。
二、 水上施工部分
1．施工范围
( 1) 全部预应力钢筋混凝土空心方桩的沉桩。
( 2) 1#~6#栈桥方桩基础的横梁施工。
( 3) 全部撑墩的施工。
( 4) 千吨级固定码头的施工。
2、 施工方法
与常规的码头施工相同。
以上总体施工安排的优点是: 两部分同时施工, 互不影响, 有利于缩短工期。缺点是: 投入较大。无论是设备和管理力量的投入都比较大。但我单位有足够的设备和管理能力, 实施上述施工方案, 总工期能够缩短21天。
3、 施工总流程图
3.1.钻孔灌注桩基础栈桥施工流程图
测量放线

平台钢管桩加工
平台钢管桩施打

平台材料加工
搭设平台

施放钻孔桩桩位

钻孔桩钢护筒埋设

泥浆检查
钻机定位、 钻孔

废渣土外运
泥浆循环
清孔, 测孔深、 沉淤

钢筋笼制作
沉放钢筋笼

下导管, 第二次清孔

钻机移位
配制砼
灌注砼

平台拆除
现浇横梁

空心大板安装

3.2.千吨级码头施工流程图
施工准备

施工船舶进场

测量基线布置
预制场台座建设

预应力方桩预制
方桩水上沉桩

桩头处理
靠船构件安装
水上夹桩

现浇下横梁

靠船构件预制

现浇踏步板

纵梁、 水平撑、
剪刀撑预制
纵梁、 水平撑、 剪刀撑安装

实心板预制
现浇上横梁

实心板安装

现浇封头面板

现浇面板

现浇护轮坎

系船柱安装

4、 主要工程项目施工方法
4.1施工测量及试验和试验设备
4.1.1施工基线和水准点的布设
根据业主提供的平面控制点和高程控制点, 在施工区域内布置并测设施工基线和水准点, 程序如下:
( 1) 复核业主提供的平面布置控制点和水准点;
( 2) 布置并测设施工基线和水准点, 基点布设在通视良好, 不易被干扰和损坏的地方并能有效覆盖整个施工区域。考虑到施工现场情况, 基点用混凝土墩做成( 混凝土墩下打木桩做基础) , 点位以十字铜头标记, 并设置明显的保护标志;
( 3) 整理测量报告和绘制施工测量平面图, 报工程师审批,
( 4) 施工期间定期对基线及水准点进行复核。
4.1.2测量仪器
测量仪器一览表
名称
型号
数量
产地
全站仪
TC
1台
瑞士
经纬仪
T2
4台
瑞士
水准仪
N3
2台
瑞士
4.1.3测量精度控制
( 1) 施工基线方向的允许角度误差值为12秒。
( 2) 施工基线长度的允许误差值为1/10000。
4.1.4试验和试验设备
本工程在进场后临时设施建设时, 设立现场实验室, 面积约80m2(见施工总平面布置图)。
工地实验室配备足够人员, 实验室工作人员均要有相应资质和上岗证。 工地实验室为检验工程所用原材料及混凝土施工质量控制而设立, 主要试验项目及配备检测设备仪器见下表:

主要试验项目及配备检测设备仪器表
类
别
名称
检 测 项 目
主要设备名称

原

材

料

物

理

力

学

性

能

指

标

水

泥
标准稠度和凝结时间
标准稠度和凝结时间测定仪
安定性
雷氏夹
细度
负压筛
比表面积
比表面积测定仪
胶砂强度
标准试模4*4*16
比重
比重瓶
钢材
力学性能及拉弯性能检测
万能材料试验机
焊接性能
万能材料试验机
砂
表观密度及堆积密度
李氏比重瓶及测量筒
颗粒级配筛分
摇筛机及分析筛
含泥量及有机质含量
玻璃器皿
碎石
粒径级配
分析筛
针片状含量
石针、 片状规准仪
压碎指标
压碎指标测定仪
含泥量及泥块含量
玻璃器皿
表观密度及堆积密度
比重瓶及测量筒
施
工
质
量
控
制
混凝土
混凝土配合比设计
搅拌机、 试模、 压力机
混凝土3d、 28d抗压强度
抗压强度试模
坍落度
坍落度筒
初( 终) 凝时间
电动阻力贯入仪
含气量
含气量测定仪
保护层厚度
探测仪
其它
抗渗、 砂浆试模、 维勃稠度仪, 标准养护室、 电动取芯机等

实验室内设置力学性能, 物理性能, 水泥试验检测室, 混凝土配合比搅拌成型室, 标准养护室, 样品储藏室和办公室。
在建立工地实验室的同时, 选取1-2家具有CMA认证资质的检测单位, 并申报监理工程师批准后, 作为工地实验室的补充, 进行工地实验室不具备检测条件的项目检测。如减水剂性能测试, 必要时进行砂中氯离子含量测定及钢材的化学分析等。
所有结构用料运到现场后, 均要按规范频率和数量抽检, 取样及检测过程配合监理工程师执行”见证取样”规定, 所有试验项目在自检的同
