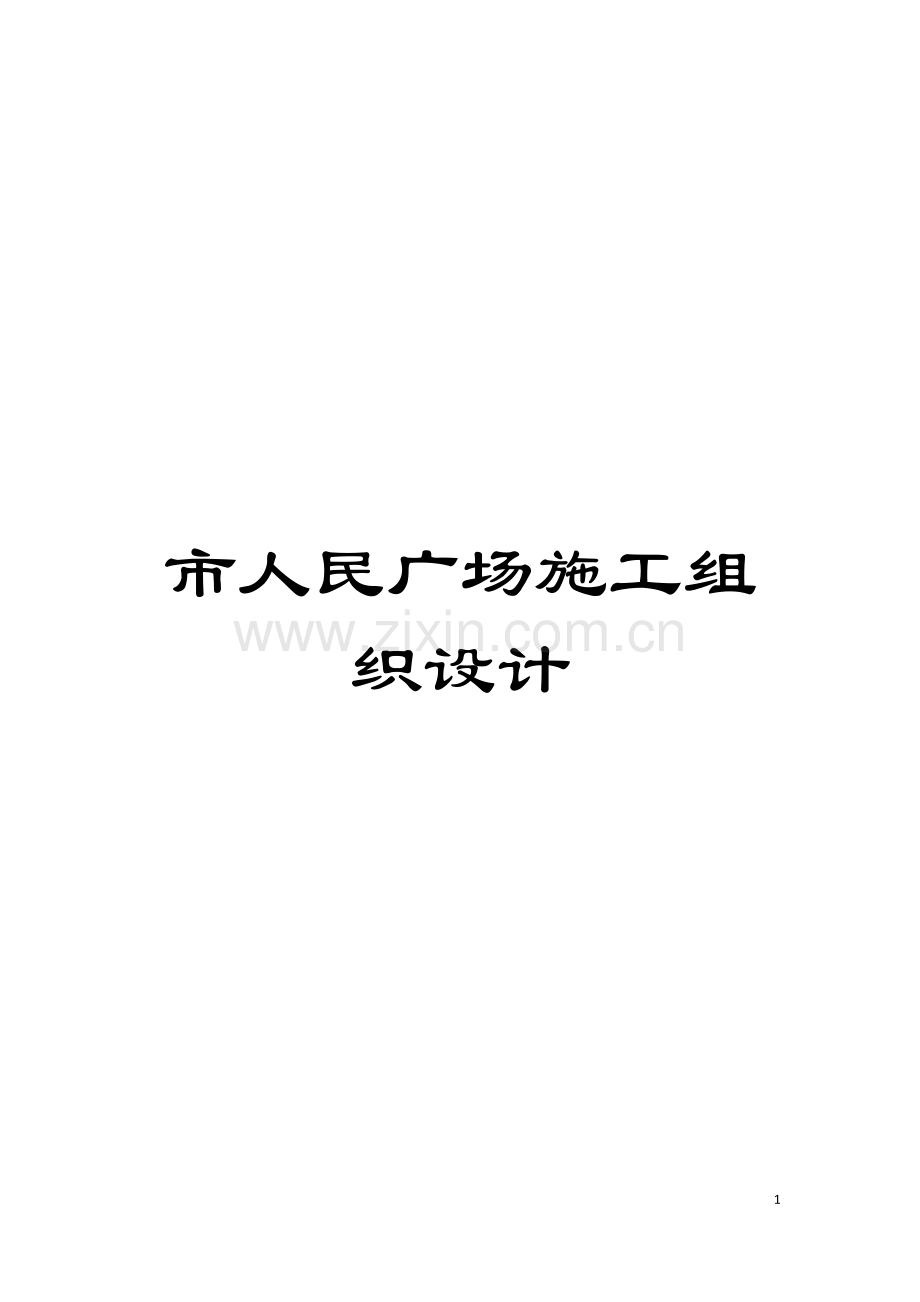

市人民广场施工组织设计

69

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

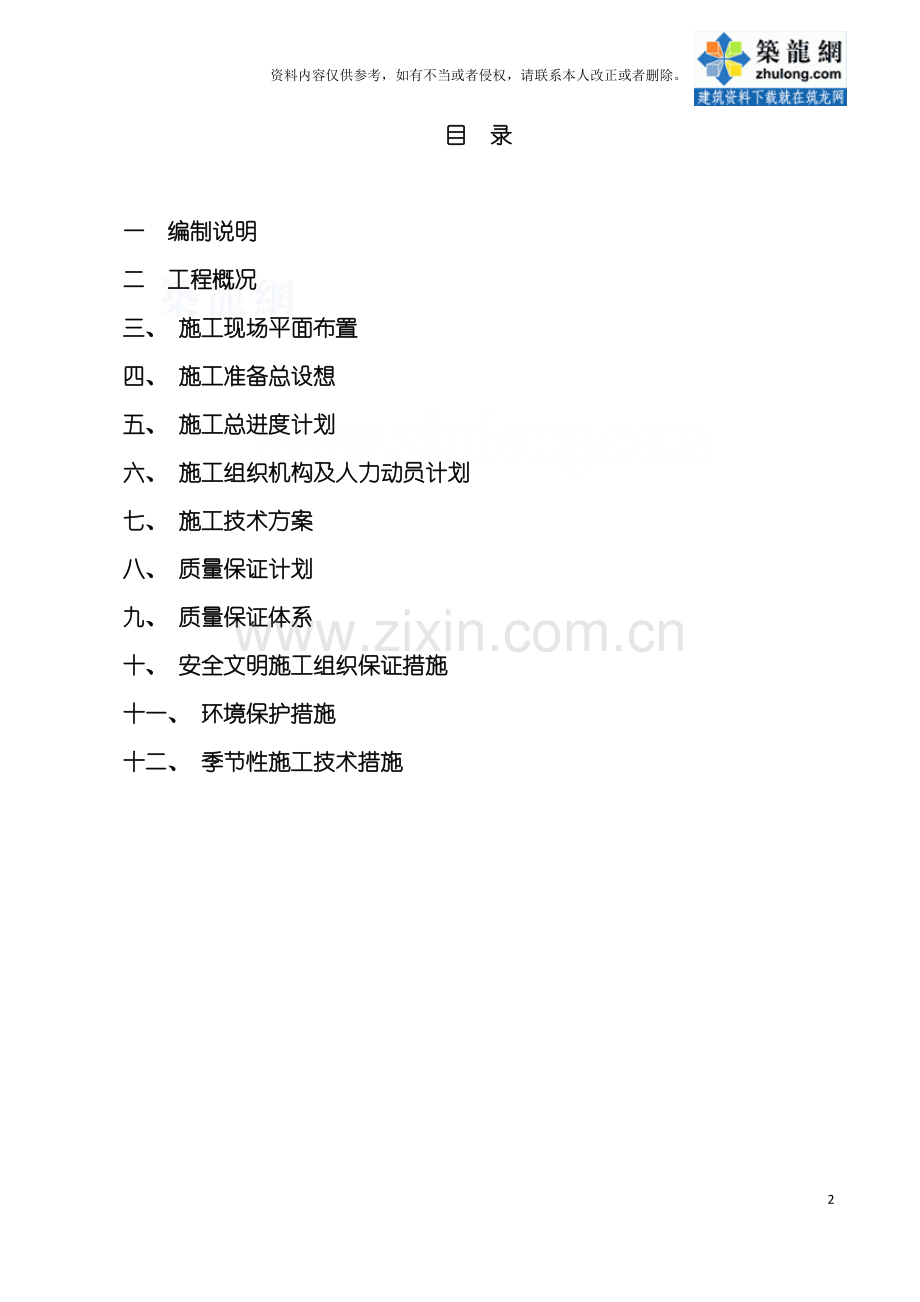

目 录

一 编制说明
二 工程概况
三、 施工现场平面布置
四、 施工准备总设想
五、 施工总进度计划
六、 施工组织机构及人力动员计划
七、 施工技术方案
八、 质量保证计划
九、 质量保证体系
十、 安全文明施工组织保证措施
十一、 环境保护措施
十二、 季节性施工技术措施

一 编制说明
我公司十分荣幸能参加***天湖街道农民文化广场工程投标, 经认真阅读了招标文件、 施工图纸及踏勘施工现场, 同时结合本工程施工特点, 认真编制了本工程的施工组织设计, 以作为参加投标和编制预算的依据, 一旦我公司中标, 在本工程施工中我公司将自始至终以一个思想、 二个服从、 七个目标为宗旨, 优质、 高速、 安全、 文明地完成本工程的施工任务。
一个思想是: 工程质量、 安全、 服务第一的思想放在首位, 并贯穿于整个工程施工的全过程。
二个服从是: 工程成本服从工程质量, 企业效益服从社会效益。
七个目标是: 工程质量目标、 工期目标、 安全生产目标、 文明施工目标、 新技术应用目标、 服务目标、 协调目标。其目标如下:
1、 工程质量目标: 严格按国家现行有效的相关施工及验收规范组织施工, 创立精品工程; 以《 国家现行建筑工程质量检验评规范》, 提高要求进行验评, 达到国家施工验收规范优良标准, 创宁国市优质工程。
2、 工期目标: 本工程计划开工日期为 5月10日, 计划竣工日期 11月10日。我们本着紧前不紧后的原则, 充分利用现代化的网络计划技术及长期积累的一些成功经验进行进度控制, 现确定施工工期为180天。
3、 安全生产目标: 在整个施工过程中杜绝各种重大伤亡、 火灾事故, 努力减少轻伤事故发生。
4、 文明施工目标: 严格执行建设部颁发的施工现场管理规定, 科学合理布置和管理整个施工现场, 创立出一流的文明工地。
5、 新技术应用目标; 根据建设部提出的建筑业进一步推广应用10项新技术的要求, 在本工程中我们将积极采用新技术。
6、 服务目标: 自始自终把业主作为我们的上帝, 重合同、 守信誉, 服从业主的管理, 接受政府职能部门、 工程监理的监督, 为其开展工作提供便利, 把为业主排忧解难当成我们的职责。
7、 协调目标: 认真做好内外关系的协调工作, 主动与各有关单位协调并争取得到其大力支持与配合, 确保工程按计划顺利实施。

二 工程概况
本工程是位于***天湖镇的农民休闲广场, 其中景观工程主要包括入口半圆形广场铺筑、 入口广场大道铺筑, 圆形广场铺筑, 景观岛硬质铺地, 儿童休憩区塑胶底铺筑, 景观岛木质平台, 碎花岗岩铺装, 圆形凉亭铺地, 木桥, 湖底驳岸, 水泥路面工程, 六角凉亭, 成品座椅, 英式陶罐, 茶廊, 品茶双亭, 花架, 小桥, 成人健身器材安装, 座椅, 垃圾桶, 室外照明系统等。

三、 施工现场平面布置
由于园林小品各景点分布在绿地的各个地方, 因此建筑材料堆放应根据各景点大小进行合理堆放。
3.1临时道路设置
为了满足施工材料的运输需要, 工地需要修筑临时道路, 为了减少材料的浪费, 确保道路路基实度, 故开工前应结合永久的道路的设计标高, 提前将碎石垫层按设计要求铺平压实, 表面再铺瓜子片或粗砂做面层压实, 供施工时使用。等以后再浇筑砼路面, 这样不但确保永久性道路的质量, 又保证了施工材料的运输和供应。
3.2临时排水网设置
根据现场实际情况, 搞好排水网设计。为确保施工现场平整、 整洁, 应修好排水沟网络和污泥水沉淀池, 将地面雨水及时排入临时排水沟, 面积较大的地方应设置沉淀池, 经沉淀后再排入市政管道。
3.3施工用水布置
施工用水分点设置供应, 如砼搅拌站, 工地养护用水, 生活区用水, 消防用水进行有计划的分点供应, 并在主水管上设置总的水表, 以便计量使用。管道应埋在地下防止机械辗压。
3.4施工用电应根据三相电路, 基本做到平衡, 由总配电箱分出, 两箱为动力分配电箱, 一箱为工地照明及生活照明分配电箱, 并附设电表计量。
3.5现场主要施工机械计划: (见附表)

四、 施工准备总设想
4.1熟悉施工图纸。了解设计意图, 对图纸中的吊点、 难点开展技术攻关, 画出大样图。
4.2熟悉施工现场的实际情况, 摸清施工现场的地下管线, 地下暗沟, 地下装置、 障碍物, 地下水位等一切情况, 采用相应的技术措施。
4.3接通施工用水、 用电, 选定材料的堆放场地, 修筑施工便道, 修筑临时排水设施。合同建设单位向供电部门和供水部门申请落实。
4.4在制定出测量放线方案后, 合同建设单位技术人员共同检验与确认红线桩与标准水准点后方可进行放线。

五、 施工总进度计划
5.1编制原则
施工进度计划编制是以技术先进、 质量优良、 材料不浪费、 用工减少、 工期合理、 竣工及时为原则, 发挥我公司的主观能动性, 以方案领先、 技术领先为向导, 充分利用我公司在以往项目中所积累的施工经验, 强化计划管理, 合理进行流水搭接, 结合工程特点和施工部署, 据此编制施工进度计划。
5.2施工进度安排: 施工计划(见附图)
5.3确保计划实施的主要措施
5.3.1一旦中标, 我公司总承包管理人员做到”今天通知, 明天进场”, 立即做好施工前准备工作。
5.3.2由公司工程部经理主持召开每周一次的项目经理部会议, 对本工程施工进度、 资金、 物资、 设备进行总调度和平衡, 解决施工过程中的各类矛盾和问题, 使该工程顺利进行。
5.3.3承包项目经理部用周计划控制分部分项工程进度, 按计划要求, 每周如开一次平衡调度会, 及时解决劳动力、 施工材料、 设备调度问题, 确保工程按计划实施。
5.3.4项目技术部采用计划形式以周保月、 月保季、 季保总进度, 按计划要求, 每周召开一次平衡调度会, 及时解决劳动力、 施工材料、 设备调度问题, 每日一次碰头会, 确保工程按计划实施。
5.3.5在投标书基础上, 编制施工组织设计, 编制施工预算, 做到各项工作事先心中有数, 计划先行。
5.3.6在学习图纸、 设计交底的前提下, 对施工中可能遇到的疑难问题, 尽可能在施工前获得解决。
5.3.7强化计划管理, 生产工作以计划为中心、 在计划指导下进行, 有关工作做到事先预控。
5.3.8加强平衡调度工作, 对生产过程发生的不平衡、 不协调状况, 随时进行平衡调度, 使影响进度的矛盾解决在萌芽状态。
5.3.9加强同监理工程师和设计代表的联系, 要尊重她们的意见, 碰到疑难问题, 必须达到共识后才
能实施。
5.3.10依据以往施工经验, 安装预埋件、 套管等工作, 能够在结构施工阶段与土建紧密配合, 交叉作业, 做到尽量不占或少占关键工期, 缩短施工工期。
5.3.11本工程施工时, 将取消节假日、 休息日, 并采用1－2班制昼夜施工方法来缩短工期, 并配齐相应的劳动力。
5.3.12为加快施工速度, 视施工进展和需要, 组织设备材料超常规投入, 公司能够确保供应相应的设备和材料, 保证工程施工顺利进行。
5.3.13发挥我公司总承包管理的优势, 协调各支分包作业队伍, 平面分区域同步进行, 立体交叉施工, 确保工期目标实现。
5.3.14分部分项工程的工期控制要点
( 1) 编制分部分项工程进度计划
制定施工方案, 明确施工方法, 选择施工机械, 安排施工顺序和流水施工的顺序; 编制施工项目进度计划, 以保证项目施工均衡进行; 编制资源供应计划, 包括物料供应计划, 机械设备的进场计划, 劳务计划等; 编制图纸深化及呈审的进度计划。
( 2) 执行月报制度
按月开生产会, 检查当月计划执行情况, 布置下月施工作业计划, 提交各种资源与进度配合的供需要求和调度状况。
( 3) 做好平衡调度工作
根据各种资源的供需矛盾, 各项施工进度的超、 脱, 各工种之间的主次关系的转化, 做好平衡调度。

六、 施工组织机构及人力动员计划
6.1组织准备
一旦有幸中标, 我司将迅速组成本项目的管理班子、 合理调拔劳动力, 力求快、 安全、 优质的建好本工程。
6.1.1组建项目技术部
( 1) 项目技术部必须具有较强的独立工作能力。要求项目部人员必须具有较强的事业心和责任感, 要素质优良、 技术过硬、 业务胜任、 身体健康; 在人员配备上既要按事设岗责任到人, 又要一专多能、 一身多职; 领导班子管理人员应具有高中级职称, 施工管理人员应由具有初级以上技术职称的业务人员和高、 中级高素质的熟练工人组成。
( 2) 项目技术部继续不断地要进行有关贯标和技术培训, 健全人员岗位责任制, 做好各项规章制度的教育。
6.1.2组建材料设备部
材料设备部同项目技术部同时组建, 并参与项目的投标制标工作。共同编制劳动力、 材料、 设备、 施工机械需求计划。一旦中标, 便可迅即将工程物资、 生活物资组货发运, 并在项目实施过程中及时处理有关事宜。
6.3劳动力准备
6.3.1根据施工组织方式, 确定与我公司长期合作、 施工操作熟练的精干、 合理的劳动力队伍, 建立相应的专业或混合作业班组。
6.3.2组织施工力量、 组织劳动力进场。按照开工日期和劳动力需要量计划, 组织工人进场, 安排好工人生活, 并进行安全、 防火和文明施工等教育。
6.3.3做好职工入场教育工作。为落实施工计划和技术责任制, 应按管理系统逐级进行交底。
6.4劳动力调配计划( 见附表)
6.5机械配备计划( 见附表)
6.6 人员配备( 见附人员配备表)

七、 施工技术方案
7.1施工工序
园林小品 地坪
平整场地 土方填挖 木平台 清理竣工
道路
苗木栽植
7.2测量放样
本工程施工测量放样按照《工程测量规范》(GB50026－93)标准实施。
测量仪器采用先进的全站仪、 经纬仪、 水准仪。
在具体的测量放线以前, 先要根据施工平面图, 布设方格网, 方格网距以10M为宜, 打好控制桩做好保护。将拐点的位置标注在图纸上, 并计算出它的坐标在相邻两拐点间适当加密。为了提高精度, 我们还将应用全站仪进行全面的校核。本工程由技术员、 施工员、 质检员三人组成放样小组, 负责整个小区的测量放样工作, 直至工程结束。测量放样顺序:
7.2.1引测市政方格控制网, 引测市政水准点;
7.2.2测设施工方格控制网100, 设置固定水准点;
7.2.3测没园林建筑物、 桥梁、 河道、 地坪等等;
7.2.4测设水准点、 编制桩号, 深刷红漆标记;
7.2.5测设临时施工便道尽量与待筑道路相吻合;
如建设单位提供施工图纸的电子版, 我方将采用更为准确的极坐标定位放线。
7.3基础工程
本工程按照《建筑工程施工质量验收统一标准》(GB50300- ); 《混凝土结构工程施工质量验收规范》(GB50204－ )标准实施。
7.3.1施工前, 应根据总平面图布置和坐标控制点, 将每个不同景点的平面位置放线于实地。挖土前应将基础的位置放线和放坡线用石灰进行放线, 标高应根据国家的水准点, 将标高测引到施工现场。并在车辆和施工人员碰不到的地方用水泥砂浆固定起来, 基础施工时将标高测引到土壁上, 让施工人员做到心中有数, 以防超挖。
7.3.2土方工程
7.3.2.1土方开挖方案:本工程主要土方为路基及地面铺装结构层土方, 面积较大, 土方量较多。鉴于以上的情况, 故采用机械开挖, 人工进行清底、 修整。

7.3.2.2基槽排水:为了排尽地下水和地面雨水( 主要为地面雨水) , 应设置排水沟或集水井, 面积教大的可设纵横盲沟与四周排沟相连, 盲沟内应用碎石填平、 填实。
7.4道路施工
7.4.1首先根据施工总平面图, 建立控制网, 然后根据控制网, 然后根据控制网进行各段道路定位测设, 根据道路的路面位置和标高情况, 确保控制网的数量, 包括平面和高程。整个道路定位放样必须遵循”从整体到局部, 先控制后施工”的原则。
7.4.2路基施工:
7.4.2.1为保证路基的稳定, 施工时必须做好路基的排水工作。
7.4.2.2路基穿越沟、 塘等, 必须抽水、 清除淤泥, 河岸边坡应挖成阶梯型, 然后采用道渣间隔土分层填筑。填土时要采用同类土填筑, 间隔土筑厚度为:道渣10厘米, 土20厘米。
7.4.2.3土路基采用轻型击实标准, 压实度应符合 如下标准:路槽底下0－80厘米为95%, 80－150厘米为92%, 150厘米以下为90%。挖方0－30厘米95%。
7.4.2.4土路基层压实后不得有松散、 弹簧、 翻浆及表面不平整现象, 若下层未达到压实要求, 不得铺筑上层。
7.4.2.5分段应在交接处填成阶梯型。
7.4.2.6路基填挖工程接近完成时, 应复查道路中线、 路基边缘及纵横断面, 对不符合设计要求部分, 应予以整修。整修工作包括床、 路肩、 边沟和边坡等项目。
7.4.2.7在排水不良, 地下水位高的路基上, 或在施工中发现翻浆(橡皮土)的地段, 应采取将原土晾干、 换用干土、 砂石或炉渣等方法处理。
7.4.2.8路基的辗压宜采用8－10T辗压机, 辗压时顺时针方向从路边压圣中, 开行速度为每分钟25－30米, 并重叠压至平整坚实, 轮迹相互搭接为止。在辗压机不能到达的路柄和检查进边缘, 可用人工夯实。
7.4.2.9路面范围内的管沟、 涵洞回填土时, 就先用人工分层夯实至不小于500M的高度(从管沟、 涵洞顶部算起), 然后继续填土, 使用辗压机压实。
7.4.3道路砼的浇捣
道路砼的浇捣, 采用现场机械搅拌, 用平板式震捣机进行震捣, 分段浇捣时, 最好每隔10－40米为一施工段, 施工缝采用沥青麻丝嵌填。
7.4.4道路砼伸缩缝的留设
7.4.4.1伸缩缝每隔10－40米设置一道。在与工程构筑物衔接处、 道路交叉处必须作成伸缩缝。伸缩缝必须上下贯通, 其宽度一般为15－25MM

7.4.4.2伸缩缝板应选用松木板、 沥青预制板等制成, 并在上部填入沥青马碲脂。
7.4.4.3横向伸缩缝一般每隔5－7M设置一道, 缝宽为8－10MM。伸缩缝中可嵌入沥青预制板或填塞沥青马蹄脂, 其埋入混凝土路面的深度不小于路面厚度的1/3(从顶面算起)。
7.5地面结构层施工
7.5.1碎石垫层施工
7.5.1.1施工准备
7.5.1.1.1材料要求
7.5.1.1.1.1碎石: 用强度均匀、 未风化的碎石, 粒径一般为5~40㎜, 且不大于垫层厚度的2/3, 含泥量不大于3%。
7.5.1.1.1.2砂: 用一般中砂, 不含草根等杂质。
7.5.1.1.2主要机具设备
7.5.1.1.2.1机械设备
蛙式打夯机、 手扶式振动压路机、 机动翻斗车等。
7.5.1.1.2.2主要工具
铁锹、 铁耙、 筛子、 喷壶、 手推胶轮车、 铁锤等。
7.5.1.1.2.3作业条件
预埋在垫层内的电气及其它设备管线已安装完, 并办完隐蔽验收手续。地面以下的排水管道、 暖气沟、 暖气管道已安装完, 并办完隐蔽验收手续。回填土做完, 并经检查验收。
7.5.1.2施工操作工艺
7.5.1.2.1清理基土
铺设碎石垫层前先检验基土土质, 清除松散土、 积水、 污泥、 杂质, 并打底夯两遍, 使表土密实。
7.5.1.2.2设标志
在地面设标桩, 找好标高、 挂线, 作控制铺填碎石厚度的标准。
7.5.1.2.3铺设垫层
根据设计碎石垫层的厚度为10㎝, 铺时按线由一端向另一端分段铺设, 摊铺均匀, 不得有粗细颗粒分离现象。表面空隙应以粒径为5~25㎜的细碎石填补。铺完一段, 压实前应洒水使表面保持湿润。小面积采用木夯或蛙式打夯机夯实, 不少于三遍; 大面积宜采用小型振动压路机压实, 不少于四遍, 均夯( 压) 至表面平整不松动为止。
7.5.1.3质量标准

7.5.1.3.1保证项目
7.5.1.3.1.1基土必须均匀密实, 土质和干密度必须符合设计要求和施工规范的规定。
7.5.1.3.1.2垫层的材质、 密实度必须符合设计要求和施工规范的规定。
7.5.1.3.2 基本项目
7.5.1.3.2.1垫层材料级配均匀, 虚铺厚度符合规定, 夯压密实。
7.5.1.3.2.2分层留槎位置、 方法正确, 按槎密实、 平整。
7.5.1.4成品保护
7.5.1.4.1在已铺设的垫层上, 不得用锤击的方法进行石料和砖料加工。
7.5.1.4.2垫层铺设后应尽快进行面层施工, 防止长期暴露、 行车、 走人, 造成松动。
7.5.1.4.3做好垫层周围的排水措施, 防止受雨水浸泡造成下陷。
7.5.1.4.4紧靠已铺好的垫层部位, 不得随意挖坑进行其它作业。6.5.1.4.5冬期施工, 因垫层较薄, 在做面层前, 应有防止基土受冻措施。
7.5.1.5安全措施
7.5.1.5.1清理基土时, 不得从窗口、 留洞直接向外抛掷废土、 垃圾杂物。
7.5.1.5.2夯填碎石垫层前, 应检查电线绝缘、 接地线、 开关安装等情况, 应符合用电安全要求。
7.5.1.5.3操作夯机人员必须戴胶皮手套, 使用打夯机应由两人操作, 其中一人负责看管移动胶皮电线; 两台打夯机在同一作业面操作, 应保持 5米以上距离, 夯打时严禁夯击电线, 以防止发生触电事故。
7.5.1.6施工注意事项
7.5.1.6.1碎石垫层施工, 基土必须平整、 坚实、 均匀; 局部松软土应清除, 用同类土分层回填夯实; 管道下部应按要求回填土夯实; 基土表面应避免受水浸润, 基土表面与碎石之间应先铺一层5~25㎜碎石或粗砂层作砂框, 以防局部土下陷或软弱土层挤入碎石或碎砖空隙中而使垫层破坏。
7.5.1.6.2垫层铺设时每层厚度宜一次铺设, 不得在夯压后再行补填或铲削。
7.5.1.6.3垫层分段铺设, 应用挡板留直槎, 不得留斜槎。
7.5.1.6.4夯压完的垫层如遇雨水浸泡基土或行驶车辆振动造成松动, 应在排除积水和整平后, 重新 夯压密实。
7.5.1.6.5垫层铺设使用的碎石、 碎砖粒径、 级配应符合要求, 摊铺厚度必须均匀一致, 以防止厚薄不均、 密实度不一致, 而造成不均匀变形破坏。
7.5.2混凝土垫层施工
7.5.2.1施工准备

7.5.2.1.1材料要求
7.5.2.1.1.1水泥: 宜用 325 号硅酸盐水泥、 普通硅酸盐水泥和矿渣硅酸盐水泥。
7.5.2.1.1.2砂: 中砂或粗砂, 含泥量不大于 5%。
7.5.2.1.1.3石子: 卵石或碎石, 粒径为 5~32㎜, 含泥量不大于 2%。
7.5.2.1.2主要机具设备
混凝土搅拌机、 磅秤、 手推车或翻斗车、 尖铁锹、 平铁锹、 平板振捣器、 串桶或溜管、 刮杠、 木抹子、 胶皮水管、 铁錾子、 钢丝刷。
7.5.2.1.3作业条件
石子垫层已验收完毕。穿过地面垫层中的各类管线已安装完, 并办完隐检手续。
7.5.2.2施工操作工艺
7.5.2.2.1工艺流程:
基层处理→找标高、 弹水平控制线→混凝土搅拌→铺设混凝土→振捣→找平养护
7.5.2.2.2基层处理: 把粘结在混凝土基层上的浮浆、 松动混凝土、 砂浆等用錾子剔掉, 用钢丝刷刷掉水泥浆皮, 然后用扫帚扫净。
7.5.2.2.3找标高、 弹水平控制线: 根据设计标高, 用水准仪打出标高控制桩。
7.5.2.2.4混凝土搅拌
7.5.2.2.4.1、 根据配合比, 核对后台原材料, 检查磅秤的精确性, 作好搅拌前的一切准备工作。后台操作人员认真按混凝土的配合比投料, 每盘投料顺序为:石子→水泥→砂→水。应严格控制用水量, 搅拌要均匀, 搅拌时间不少于90秒。按《建筑地面工程施工及验收规范》的要求制作试块。试块组数, 按100㎡不应少于一组。
7.5.2.2.4.2铺设混凝土: 混凝土垫层厚度不应小于6㎝( 按设计) 。为了控制垫层的平整度, 可在地面打入小木桩, 拉水平标高线在木桩上做垫层上平的标记( 间距 2米左右) 。大面积地面垫层应分区段进行浇筑。分区段应结合变形缝位置、 不同材料的地面面层的连接处和设备基础位置等进行划分。 铺设混凝土前先在基层上洒水湿润, 刷一层素水泥浆( 水灰比为 0.4~0.5) , 然后从一端开始铺设。
7.5.2.2.4.3振捣: 用铁锹铺混凝土, 厚度略高于找平堆, 随即用平板振捣器振捣。厚度超过 20㎝时, 应采用插入式振捣器, 其移动距离不大于作用半径的1.5倍, 做到不漏振, 确保混凝土密实。
7.5.2.2.4.4找平: 混凝土振捣密实后, 以水平标高线及水准仪校正为准检查平整度, 高的铲掉, 凹处补平。用水平木刮杠刮平, 表面再用木抹子搓平。有坡度要求的地面, 应按设计要求的坡度做。
7.5.2.2.4.5养护: 已浇筑完的混凝土垫层, 应在12小时左右覆盖和浇水, 一般养护不得少于7天。

7.5.2.2.4.6冬期施工操作时, 环境温度不得低于＋5○。如在负温下施工时, 所掺防冻剂必须经试验室试验合格后方可使用。氯盐掺量不得大于水泥重量的 +3%。小于、 等于C10的混凝土, 在受冻前混凝土的抗压强度不得低于5.0N/㎜2。
7.5.2.2.5质量标准
7.5.2.2.5.1保证项目
7.5.2.2.5.1.1混凝土所用的水泥、 水、 骨料、 外加剂等必须符合施工规范和有关的规定。
7.5.2.2.5.1.2混凝土的配合比、 原材料计量、 搅拌、 养护和施工缝处理等必须符合施工规范的规定。
7.5.2.2.5.1.3评定混凝土强度的试块, 必须按《混凝土强度检验评定标准》( GBJ107-87) 的规定取样、 制作、 养护和试验, 其强度必须符合施工规范的规定。
7.5.2.2.6成品保护
7.5.2.2.6.1在已浇筑的垫层混凝土强度达到 12MPa 以后, 才可允许人员在其上走动和进行其它工 序。
7.5.2.2.6.2在施工操作过程中, 注意运混凝土小车不要碰动其它已成型产品, 并在铺设混凝土时要保护好水、 电气等设备暗管。
7.5.2.2.6.3混凝土垫层浇筑完满足养护时间后, 可继续进行面层施工, 如继续施工时, 应对垫层加以覆盖保护, 并避免在垫层上搅拌砂浆。存放油漆桶等物以免污染垫层, 影响面层与垫层的粘结力, 而造成面层空鼓。
7.5.2.2.7应注意的质量问题
7.5.2.2.7.1混凝土不密实: 主要由于漏振和振捣不密实, 或配合比不准及操作不当而造成。基底未 洒水太干燥和垫层过薄, 也会造成不密实。
7.5.2.2.7.2表面不平、 标高不准: 操作时未认真找平。铺混凝土时必须根据所拉水平线掌握混凝土的铺设厚度, 振捣台再次拉水平线检查平整度, 去高填平后, 用木刮杠以水平堆( 或小木桩) 为标准进行刮平。
7.5.2.2.7.3不规则裂缝: 垫层面积过大、 未分段、 分仓进行浇筑、 首层地面回填土不均匀下沉或管线太多垫层厚度不足6㎝ 等因素, 都能导致裂缝产生。
7.6碎石花岗岩施工
7.6.1施工准备
7.6.1.1 材料及主要机具
7.6.1.1.1 水泥: 325号及其以上矿渣水泥或普通硅酸盐水泥, 颜色一致, 应采用同批产品。水泥一般为白水泥。

7.6.1.1.2 砂: 中砂。使用前应过5mm孔径的筛子。也能够不用砂。
7.6.1.1.3 小豆石: 粒径为5～8mm为宜( 根据设计要求) , 含泥量不大于1%, 用前过二遍筛, 用水冲净备用。
7.6.1.1.4 其它材料: 107胶、 YJ302界面处理剂等。
7.6.1.1.5 颜料: 应用耐碱性和耐光性好的矿物质颜料。
7.6.1.1.6 主要机具: 应备有手压泵2～3台( 根据水洗石量多少及施工人员数量决定) 、 木抹子、 大杠、 小杠、 靠尺、 方尺、 钢板抹子、 小压子、 浆壶、 大( 小) 水桶、 软( 硬) 毛刷子等。抹灰工一般常见工具如小车、 灰勺、 小灰桶、 铁板等。
7.6.1.2 作业条件:
7.6.1.2.1 地面已经找平及结构工程已经验收合格。
7.6.1.2.2地面清理干净, 并洒水湿润。
7.6.1.2.3 水洗石大面积施工前应先做样板, 确定配合比和施工工艺, 责成专人统一配料, 并把好配合比关。
7.6.2 操作工艺
7.6.2.1 工艺流程:
地面找平清理→做灰饼→地面刮浆→抹豆石浆→重复揉压冲刷拍实→铁抹子压光、 压实→用手压泵冲洗豆石→清理
7.6.2.2 基层处理: 把找平好的地面用钢丝刷或塑料刷将粉尘刷掉, 清水冲洗干净, 浇水湿润。
7.6.2.3根据设计标高做好灰饼或用粘贴铜分隔条作为标高控制点。
7.6.2.4采用混凝土界面处理剂对基层进行处理, 其操作方法为: 在清洗干净的混凝土基体上, 涂刷”处理剂”一道, 随即紧跟着抹水泥砂浆, 要求抹灰时处理剂不能干。
7.6.2.5 抹水泥豆石面层: 界面剂抹完后, 紧跟着抹1: 2( 水泥﹕豆石) 豆石浆( 根据设计颜色调配好) , 并及时用小杠检查其平整度( 抹豆石层要高于分格条1mm) , 然后将豆石层压平、 压实。
7.6.2.6 修整、 喷刷: 将已抹好的豆石面层拍平压实, 将其内水泥浆挤出, 用刷子蘸水泥浆刷去, 重新压实溜光, 重复进行3～4遍, 待面层开始初凝, 指捺无痕, 用水刷子刷不掉石粒为度。一人用刷子蘸水刷去水泥浆, 一人紧跟着用手压泵的喷头喷水冲洗, 喷头一般距地面10～20cm, 把表面水泥浆冲洗干净露出豆石, 最后用小水壶浇水将豆石表面冲净。
7.6.2.7 操作程序: 按地面泛水从高向低施工。大面积水洗石一天完不成, 继续施工冲刷新活前, 应将头天做的水洗石用水淋透, 以备喷刷时沾上水泥浆后便于清洗, 防止污染地面, 岔子应留在分格缝上。

7.6.3 冬雨期施工:
7.6.3.1 冬期施工为防止灰层受冻, 配合比改为1﹕1.5。
7.6.3.2 抹灰砂浆应使用热水拌合, 并采取保温措施, 涂抹时砂浆温度不宜低于+5℃。
7.6.3.3 抹灰层硬化初期不得受冻。
7.6.3.4 进入冬期施工, 砂浆中应掺入能降低冰点的外加剂, 加氯化钙或氯化钠, 其掺量应按早七点半大气温度高低来调整其砂浆内外加剂的掺量。
7.6.3.5 严冬阶段不得施工。
7.6.3.6 雨期施工时注意采取防雨措施, 刚完成的水洗石地面如遇暴雨冲刷时, 应注意遮挡, 防止损坏。
7.6.4 应注意的质量问题
7.6.4.1 灰层粘结不牢、 空鼓: 原因是基层未浇水湿润; 基层没清理或清理不干净; 每层灰跟得太紧或一次抹灰太厚; 打底后没浇水养护; 分格条两侧空鼓是因为起条时将灰层拉裂。应注意基层的清理、 浇水; 每层灰控制抹灰厚度不能过厚; 打底灰抹好24h注意浇水养护。
7.6.4.2 地面脏、 颜色不一致: 水洗石地面没抹平压实, 凹坑内水泥浆没冲洗干净, 或最后没用清水冲洗干净; 原材料一次备料不够; 水泥或豆石颜色不一致或配合比不准, 级配不一致。操作时应重复揉压抹平, 使其无凸凹不平之处, 最后用清水冲刷干净。要求水洗石配合比有专人掌握, 所用水泥、 豆石应一次备齐。
7.6.4.3 裂缝: 原因是面层厚度不一, 压活遍数不够, 灰层不密实也易形成抹纹或龟裂; 要求打底灰一定要平整, 面层施工一一要按工艺标准边刷水边压, 直至表面压实、 压光为止。
7.6.4.4 水洗石留槎混乱, 整体效果差: 刷石槎子应留在分格条中, 或独立装饰部分的边缘处, 不得留在块中。
7.7 花岗岩镶贴
7.7.1镶贴程序:

基层清理
排砖挂线
底屋找平
做灰饼

镶 贴
擦 缝
清 洁

7.7.2施工方法:
7.7.2.1基层处理:在抹灰找平之前需将基层的浮灰、 砂浆块、 油污等清理千净, 使基层平整, 并凿毛。

7.7.2.2做灰饼标筋;在施工饰面部位每角两末端吊出通长垂直直线, 并隔4M左右做一个灰饼, 灰饼平面必须与找平层相平, 然后沿这些灰饼面接通线, 每隔用1:2水泥砂浆制成, 标志用废瓷砖片贴在砂浆面上。
7.7.2.3底层找平:将底面浇水湿润后, 用1:3干硬性水泥砂浆按标筋高度标志抹平, 用木搓板压实搓毛, 厚度约为25MM。
7.7.2.4排砖挂线:待找平层砂浆具有一定强度后, 根据砖的尺寸和镶贴施工面积在找平层在找平层上进行分段分格排砖弹线。
7.7.2.5镶贴:镶贴面砖之前, 地面提前一天浇水湿润, 辅花岗岩时, 先在底灰上撒一层适当厚度素水泥面, 然后用喷水工具喷洒适量清水, 再铺贴板块, 铺贴顺序由中间向两边逐等辅贴, 并用橡皮捶轻轻捶击, 用刀将缝拨直。铺好后用橡皮捶隔板拍打一遍, 扫去表面浮灰, 用竹签划缝, 棉布擦净, 然后进行养护。
7.7.2.6擦缝:待花岗岩贴好24小时后, 用设计色水泥浆满涂缝隙, 再用棉纱擦缝。
7.7.2.7清洁:待嵌缝材料硬化后再清洁表面, 必要时用布或棉纱头蘸稀草酸擦洗一遍, 再用清水冲洗干净。封闭养护及成品保护工程。
7.8、 铺装场地
1、 场地铺装采用机械开槽, 人工修型、 平整, 并按设计高程找好坡度, 然后用压路机进行碾压, 槽底密实度达到要求后开始做基层。
2、 施工用的原材料施工前做二次化验。用实验数据指导施工, 严格把好材料关。
3、 各种混合料都必须按实验室给定的配合比进行拌合。
4、 场地面层施工时, 要把基层清理干净, 并提前一天洒水湿润。
5、 翻浆地段与设计室等主管单位联系, 做加深处理。
6、 白灰土基层二次摊铺, 一次摊铺度不能超过20cm, 压实度达到93%以上。
7、 白灰土基层碾压合格后浇水养护7天, 然后再进入下道工序施工。
7.9、 人工挖基坑槽
1、 根据土质情况和设计要求确定开挖宽度和放坡系数, 预留工作面。
2、 挖出的弃土堆放, 距坑槽边1米以外的地段, 并不得碰撞门柱堆土高度不得超过1.0m。
3、 挖掘土方如发现有电缆、 油水管线或不能辩认的物体时, 应及时报告甲方管理人员, 采取措施后施工。
4、 挖土时, 要经常检查中心线和标高, 不要挖偏或超宽, 超深, 挖偏时按图纸纠正, 超深部分必须夯填中砂或砼找平。

5、 因特殊情况, 基坑挖完后不能立即施工垫层时, 要留出0.3m厚的土方, 在垫层施工前再挖除。
6、 土方回填工程
( 1) 、 土方回填前应清除基槽内的杂物, 排除积水, 并做好隐蔽记录。
( 2) 、 回填土不允许用腐植土, 大一点的土块要打碎后再回填。
( 3) 、 回填应分层进行, 采用人工夯实, 每层填土厚度不得大于200mm, 土质过分干燥时应适当洒水, 夯实密度应符合设计要求。
( 4) 、 高低不等的部位回填时, 应先填低处, 直至与高处平齐时再分层回填。
7、 砌砖工程
( 1) 、 砖的品种、 规格、 强度等级必须符合设计要求。
( 2) 、 砂浆所用的原材料必须二次试验, 并按试验室给定的配比进行拌制。
( 3) 、 砌筑砂浆应根据使用部位和使用数量, 分批做出砂浆试块, 并认真做好记录。
( 4) 、 水泥砂浆及水泥混合砂浆, 应用搅拌后3小时内用完。
8、 砌石工程:
( 1) 、 石材的强度应符合设计要求, 质地坚硬, 无风化剥落和裂纹。
( 2) 、 砂浆所用的原材料, 必须进行二次材质试验, 并按试验室给定的配合比进行拌制。
( 3) 、 砌制砂浆应根据砌体的砌筑数量, 分批做出砂浆试块, 并认真做好记录。
( 4) 、 基槽内如有积水、 淤泥、 垃圾杂物, 应清除干净。
( 5) 、 砂浆应置于不渗不漏的灰槽内或铁板上, 不得直接堆放在土地上。
( 6) 、 砌筑毛石基础必须采用铺浆法砌筑, 砌筑第一层时, 必须选择大而方正的石块且要大面朝下, 砌第二层石块时要内外搭接, 上下错缝, 把要砌的石块先进行试摆, 合适后方可铺浆砌筑。
7.10道牙、 边条、 槽块、 台阶施工
7.10.1道牙基础宜与地床同时填挖碾压, 以保证有整体的均匀密度。结合层用1: 3的白灰沙浆2cm。安道牙要平稳牢固, 后用M10水泥砂浆缝, 道牙背后要应用灰土夯实, 其宽度为50cm, 厚度为15cm, 密实度为90%以上。
7.10.2边条用于较轻的荷载处, 尺寸较小, 一般5cm宽, 15—20cm高, 特别适用于步行道、 草地或铺砌场地的边界。施工时应减轻它作为垂直阻拦物的效果, 增加它对地基的密封深度。边条铺砌的深度相对于地面应尽可能低些。槽块分凹面槽和空心槽块, 一般紧靠道牙设置, 以利于地面排水, 路面应稍高于槽块。
7.10.3台阶是解决地形变化、 造园地坪高差的重手段。建造台阶除了必须考虑在机能上及实质上的有关问题外, 也要考虑美观与调和因素。

7.11、 草坪灯、 投光灯、 水下灯安装
1、 采用电缆为直埋式, 其敷设深度为-0.7m。
2、 每套灯具的导电部分对地绝缘电阻值大于2MΩ。
3、 在人行道等人员来往密集场所, 应使用围栏进行保护。
4、 金属构架和灯具的可接近裸露导体及金属软管的扫地( PE) 或接零( PEN) 可靠, 且有识。
5、 水下灯应首先检查其封闭性能, 其安装高度一般为水面以下0.2m左右。
7.12、 地埋灯及庭院灯安装
1、 地埋灯所用电缆保护管埋地深度一般为0.40m, 保护管的连接及弯曲半径应符合规范要求。
2、 庭院灯安装
A每套灯具的导电部分对地绝缘电阻值大于2 MΩ。
B立柱式路灯、 落地式路灯、 特种园艺灯等灯具为基础固定可靠, 地脚螺栓备帽齐全。灯具的接线合或熔断器合、 盒盖的防水密封垫完整
C金属立柱及灯具可接近裸露导体接地( PE) 或接零( PEN) 可靠,
3、 接地线单设干线, 干线沿庭院灯布置位置形成环网状, 且不少于2处与接地装置引上线连接。由于线引出支线为金属灯柱及灯具的接地端子连接, 且有标识。
所有灯具 安装结束应进行通电试验及照明试运行
7.13 钢结构观赏亭
7.13.1施工前准备
1、 施工人员熟悉相关图纸及技术规范, 以及各种技术条件。 施工检验用的各种样板、 平尺等测量工具的准备。
2、 焊接、 起重及其它特殊岗位上岗人员资格培训与取证。
3、 施工技术、 质量、 安全交底。
7.13.2 备料
1、 焊条 除特别说明, 均采用 E43 系列的结构钢焊条。焊条应具有有效的合格证, 在使用有效期内, 并满足焊接施工方案中相应的条款要求。
2、 油漆 应具有合格证, 在使用有效期内, 型号应符合设计要求。
7.13.3 钢构件的现场堆放及运输
1、 构件、 高强度螺栓及磨擦面预检
a. 检查构件型号、 数量;

b. 检查构件有无变形, 发现变形及时提出以备予以矫正和修复; 检查构件外形和安装孔间的相关尺寸, 划出构件的轴线的准线。
c. 检查连接板、 夹板、 安装螺栓、 高强度螺栓是否齐备, 检查磨擦面是否生锈, 而且要具有有效的材质证明书、 合格证。
d. 清除构件上污垢、 积灰、 泥土等, 油漆损坏处应及时补漆。
e. 检查构件外
